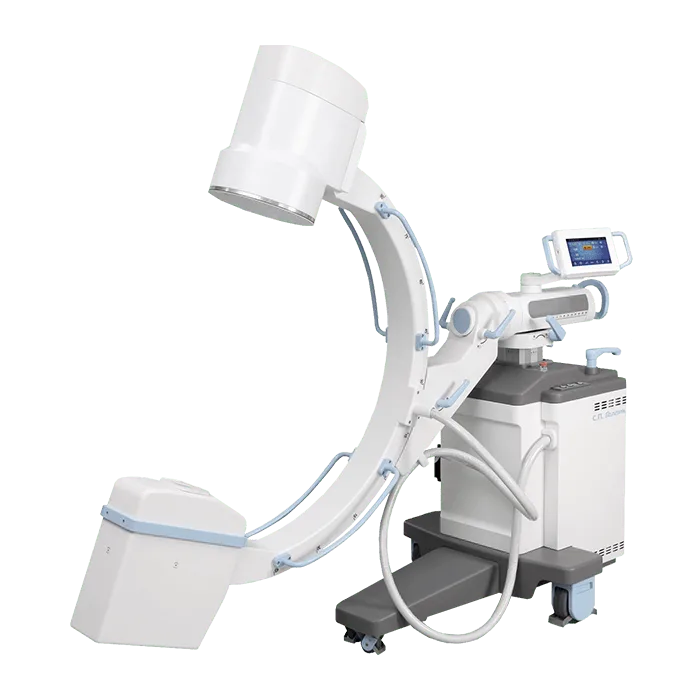

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ

Name: Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ
Brand: С.П. Гелпик

Российская мобильная С-дуга с питающим устройством 15 кВт, двухфокусной трубкой с вращающимся анодом и жидкостным охлаждением излучателя. Приёмник — цифровой УРИ 9″ или 12″ с ПЗС-камерой 1024×1024, фокусное расстояние 100 см, орбитальное вращение 135°, сенсорный пульт на штативе.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Россия
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 15
Тип анода рентгеновской трубки: Вращающийся
Жидкостное охлаждение излучателя: Да

Характеристики

Страна изготовления: Россия
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 15
Тип анода рентгеновской трубки: Вращающийся
Жидкостное охлаждение излучателя: Да
Охлаждение рентгеновской трубки: Жидкостное
Питание от сети: 220 В
Моторизованная комбинированная диафрагма: Да
Тип приёмника изображения: Цифровой УРИ
Размер приёмника: 9″ или 12″ (на выбор)
Матрица изображения: ПЗС-камера 1024×1024
Частота кадров: до 30 кадров/с
Глубина С-дуги, см: 72
Свободное пространство дуги, см: 78
Расстояние источник–приёмник (РИП), см: 100
Орбитальное вращение, °: 135
Поворот С-дуги вокруг оси, °: ±190°
Вертикальный ход, см: 50
Горизонтальный ход, см: 20
Поворот относительно вертикальной оси, °: ±12,5°
Моторизованные перемещения дуги: Да
Режимы работы: Непрерывная рентгеноскопия, Импульсная рентгеноскопия, Низкодозовая рентгеноскопия, Цифровая рентгенография
Сенсорный пульт управления: Да
Лазерный центратор: Да
Пульт дистанционного управления: Да
Аналоговая рентгенография (кассеты, CR): Да
Автоматическое управление яркостью (ABC): Да
Индикация дозы на пациента: Да
Автоматическое подавление шумов и артефактов: Да
Области применения: Травматология, Ортопедия, Нейрохирургия, Сосудистая хирургия, Урология, Эндоскопия, Педиатрия
Регистрационное удостоверение: ФСР 2011/11959 от 22.09.2011 (ЕРУЛ Г004-00110-00/02935371; переоформлено 31.03.2023) — «Аппарат рентгенодиагностический хирургический мобильный типа С-дуга „АРХМ-РЕНЕКС“ по ТУ 9442-038-54839165-2011»; изготовитель ООО «С.П.ГЕЛПИК», Россия
Система самодиагностики питающего устройства: Да
Коды КТРУ: 26.60.11.112-00000038
Защита приёмника: Силиконовый защитный бампер на УРИ
Перемещение по полу: Кабельные дефлекторы на колёсах
Экспорт исследований: Мобильная тумба с сенсорным экраном и выгрузкой на съёмные носители
Поставляется по заказу: Рабочая станция; усилитель изображения формата 9″ или 12″; субтракционная ангиография (DSA); кассетодержатель 24×30 см; мониторы высокого разрешения (1-2 шт.); одежда для рентгенозащиты; чехлы стерилизуемые; выключатели экспозиции; термопринтер рулонный

Особенности

УРИ 9″ или 12″ — поле под задачу отделения

Приёмник — усилитель рентгеновского изображения с ПЗС-камерой 1024×1024 пикселя, форматом 9 или 12 дюймов на выбор заказчика. Девятидюймовый УРИ выигрывает в разрешении на единицу поля и удобен в травматологии на конечностях; двенадцатидюймовый забирает в кадр больший участок и экономит переустановки дуги на позвоночнике и тазе. Скорость до 30 кадров в секунду позволяет вести контроль быстрых процессов, а глубина С-дуги 72-73 см оставляет запас для позиционирования вокруг неподвижно лежащего пациента.

15 кВт, вращающийся анод и жидкостный контур

Питающее устройство на 15 кВт работает в паре с двухфокусной трубкой с вращающимся анодом и жидкостной системой охлаждения излучателя. Вращающийся анод держит большую теплоёмкость, чем неподвижный, а жидкостный контур быстрее уносит тепло — вместе это допускает длинные серии просвечивания, из которых состоят эндоваскулярные вмешательства. Диафрагма комбинированная и моторизованная. Питающее устройство ведёт автоматическое экспонирование, индицирует дозу на пациента после каждого снимка и следит за собой само.

Фокусное расстояние 100 см, орбита 135°

Расстояние «излучатель — приёмник» составляет 100 см, свободное пространство внутри дуги — 78-79 см. Орбитальное вращение доходит до 135°, диапазон вращения самой дуги — ±190°, поворот относительно вертикальной оси — ±12,5°. Моторизованы вертикальное и боковое перемещения: ход по вертикали 50 см, по горизонтали 20 см. Косые и боковые проекции берутся доворотом дуги, без перекладывания пациента и без разворота стойки в тесной операционной.

Пульт на штативе и режимы съёмки

Интерактивная сенсорная панель управления всеми параметрами исследования стоит на штативе аппарата — режимы переключаются касанием, без обхода вокруг стола. Доступны непрерывный и импульсный режимы просвечивания с цифровой обработкой кадра, низкодозовая рентгеноскопия, цифровая рентгенография и аналоговая съёмка на плёночные или CR-кассеты. Работают автоматическое управление яркостью и подавление артефактов и шумов, есть пульт дистанционного управления.

Снимки, полученные на аппаратах РЕНЕКС

Примеры интраоперационной визуализации: шейный и грудной отделы позвоночника с металлоконструкциями, контроль стояния винтов и спиц, кисть и стопа при остеосинтезе, дренаж и катетер в мягких тканях, обзорные проекции плечевого пояса. Цифровая обработка вытягивает границы металла и костных структур на одном кадре, что и требуется, когда решение о коррекции принимается прямо у стола.

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 2

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 3

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 4

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 5

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 6

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 7

Гелпик РЕНЕКС ОПТИМАЛ 15 кВт с цифровым УРИ — Снимки, полученные на аппаратах РЕНЕКС — фото 8

Рабочая станция и заказная функция DSA

Рабочая станция обрабатывает и архивирует изображения вместе с данными исследования, а мобильная тумба с сенсорным экраном выгружает результат на съёмный носитель прямо в операционной. Субтракционная ангиография заказывается отдельно: с ней из кадра уходит костный фон и остаётся контрастированное русло — то, ради чего аппарат берут в эндоваскулярную операционную.

База комплекта и заказные позиции

В базовую поставку входят мобильная тумба с мониторами и компьютерным блоком, сенсорная панель на штативе, питающее устройство с излучателем, односторонний рентгенозащитный фартук, воротник и набор из семи рентгенозащитных пластин, выключатели экспозиции, стерилизуемые чехлы и документация на русском языке. По заказу добавляют рабочую станцию, функцию субтракционной ангиографии, усилитель изображения нужного формата, мониторы высокого разрешения, кассетодержатель 24×30 см и рулонный термопринтер.
