Электрон СРТ

Name: Электрон СРТ
Brand: НИПК Электрон

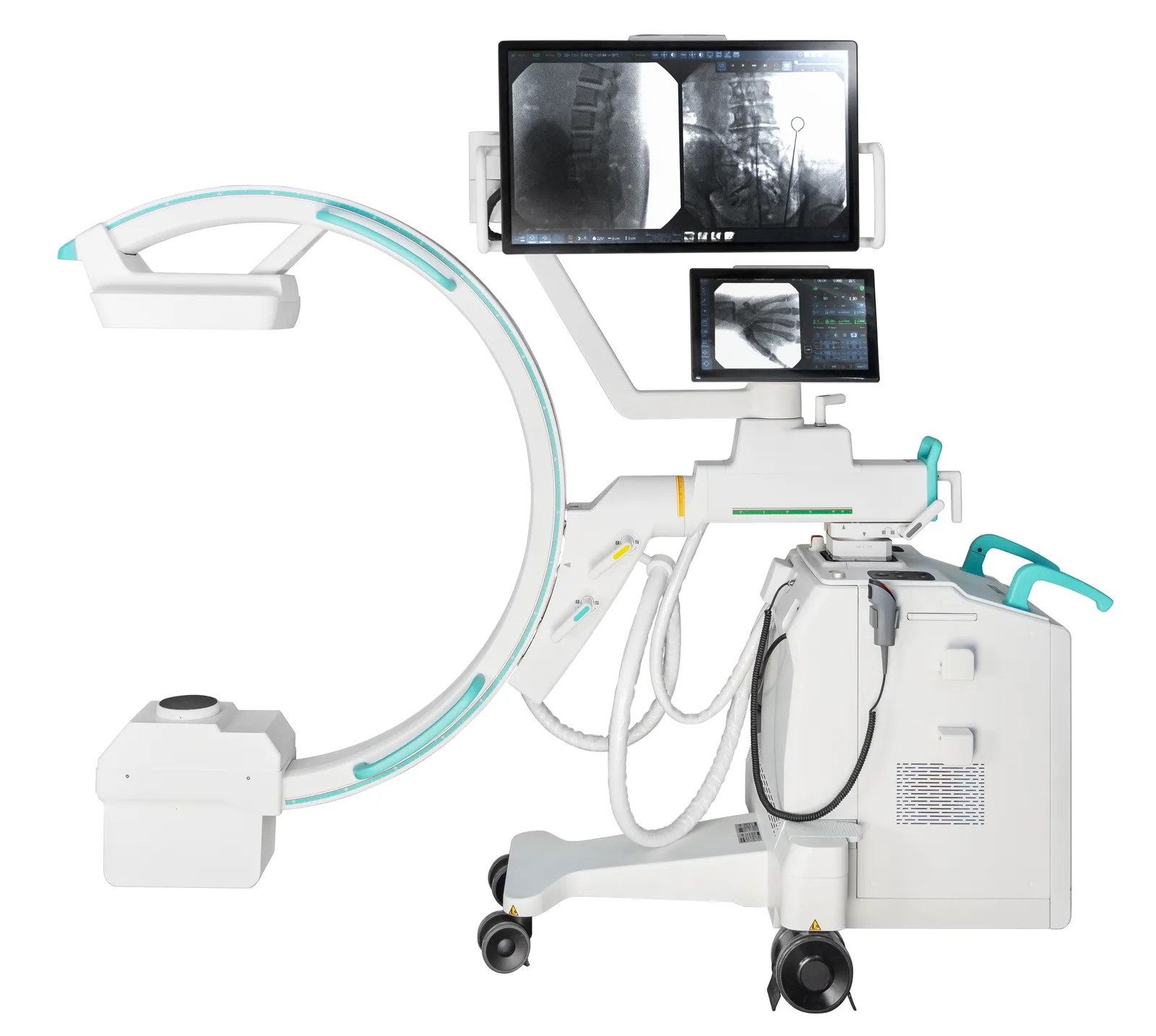

Российская мобильная С-дуга с цифровой визуализацией, субтракционной ангиографией и Road Map. Орбитальный поворот до 180°, пять степеней свободы штатива, питающее устройство от 4 до 25 кВт, русскоязычный сенсорный пульт.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Россия
Сегмент: Государственный, Частный
Мощность генератора, кВт: 4
Варианты мощности генератора: от 4 до 25 кВт в зависимости от комплектации
Тип анода рентгеновской трубки: Вращающийся, Неподвижный
Тип приёмника изображения: Цифровой УРИ

Характеристики

Страна изготовления: Россия
Сегмент: Государственный, Частный
Мощность генератора, кВт: 4
Варианты мощности генератора: от 4 до 25 кВт в зависимости от комплектации
Тип анода рентгеновской трубки: Вращающийся, Неподвижный
Тип приёмника изображения: Цифровой УРИ
Размер приёмника: 30×30 см (9")
Съёмный растр: Да
Глубина С-дуги, см: 94.5
Орбитальное вращение, °: 180
Число степеней свободы штатива: 5
Моторизованные перемещения дуги: Да
Режимы работы: Импульсная рентгеноскопия, Непрерывная рентгеноскопия, Низкодозовая рентгеноскопия, Серийная съёмка, Цифровая рентгенография
Программы органоавтоматики: Да
Виртуальная коллимация: Да
Сенсорный пульт управления: Да
Удалённая диагностика и настройка: Да
Области применения: Ортопедия, Травматология, Абдоминальная хирургия, Урология, Гинекология, Сосудистая хирургия, Кардиохирургия и коронарография
Регистрационное удостоверение: РЗН 2015/3213 от 19.10.2015 (ЕРУЛ Г004-00110-00/03039899; переоформлено 26.08.2025) — «Система рентгенохирургическая передвижная СРТ по ТУ 9442-034-11150760-2014»; изготовитель АО «НИПК „Электрон“», Россия
Реестр российской промышленной продукции: Да
Коды КТРУ: 26.60.11.112-00000038
Сосудистый пакет, DSA и Road Map: В исполнении с плоскопанельным детектором
Программное обеспечение (по комплектации): Просмотр мультимодальных изображений DICOM, рентгенометрия, устранение артефактов движения и артефактов от металла
Жидкостное охлаждение излучателя: Опция (есть исполнения с жидкостным охлаждением и без)

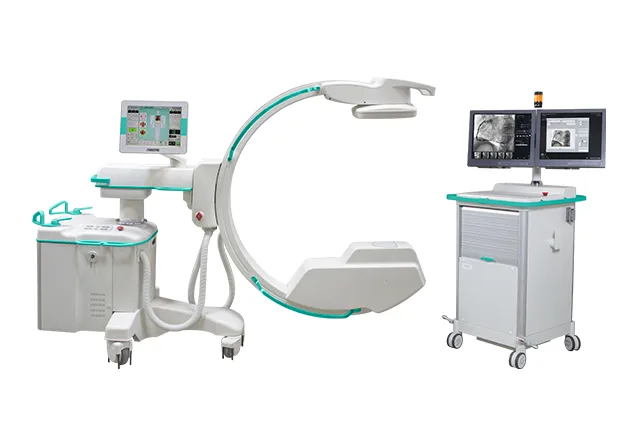

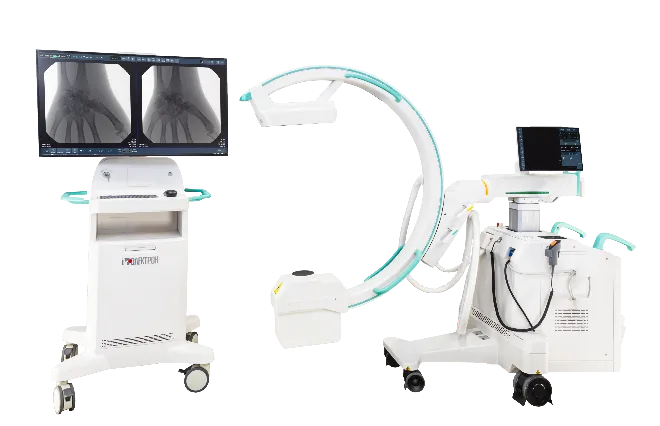

Исполнения штатива: Классическая С-дуга с мобильной мониторной стойкой; компактная С-дуга с монитором на штативе; моторизованная С-дуга с мобильной мониторной стойкой
Дополнительное оборудование: Рентгенопрозрачный хирургический стол, автоматический инъектор, медицинский принтер, рабочие станции клинициста и регистратора, медицинские мониторы, PACS-сервер, средства радиационной защиты

Особенности

Сосудистый пакет в мобильном аппарате

СРТ закрывает не только травматологический интраоперационный контроль, но и сосудистые вмешательства. В исполнении с плоскопанельным детектором доступны цифровая субтракционная ангиография, функция Road Map с выбором маски и маршрутизацией: коронарография, периферическая ангиография и контроль электрофизиологических процедур выполняются тем же аппаратом, что стоит в травматологической операционной. Эффективная система охлаждения излучателя и высокая теплоёмкость анода рассчитаны на длительные серии просвечивания, которых требуют такие вмешательства.

Дуга обходит стол, не разворачивая основание

Штатив имеет пять степеней свободы, а орбитальный поворот С-дуги моторизован и доходит до 180°. Систему можно двигать вдоль и поперёк операционного стола, не поворачивая основание, — хирург не подстраивается под аппарат и не теряет рабочее пространство. Колёса специальной конструкции позволяют катить стойку в любом направлении, поэтому перевозка между операционными не требует второго человека. Панель детектора поворачивается прямо на приёмнике, без перестановки всей дуги.

Снимки, полученные на аппаратах СРТ

Примеры визуализации в разных нозологиях: коронарные артерии, сосуды головного мозга и брахиоцефальный ствол в режиме субтракционной ангиографии, скелет черепа и шейного отдела, интраоперационный контроль остеосинтеза бедра со спицами, контрастирование сосуда с проводником. Цифровая система визуализации и программные фильтры вытягивают мелкие структуры при пониженной дозе.

Электрон СРТ — Снимки, полученные на аппаратах СРТ — фото 2

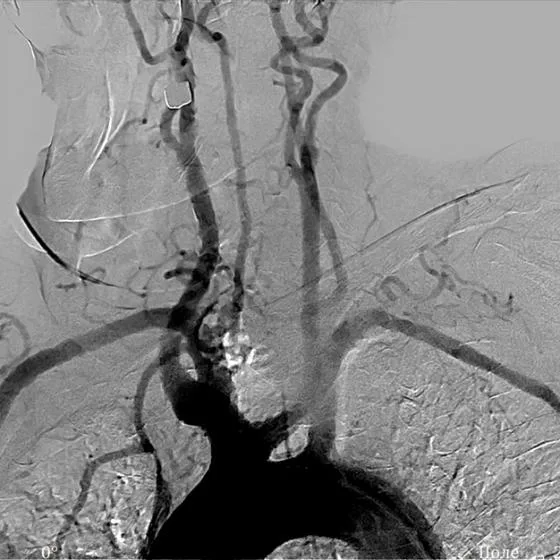

Электрон СРТ — Снимки, полученные на аппаратах СРТ — фото 3

Электрон СРТ — Снимки, полученные на аппаратах СРТ — фото 4

Электрон СРТ — Снимки, полученные на аппаратах СРТ — фото 5

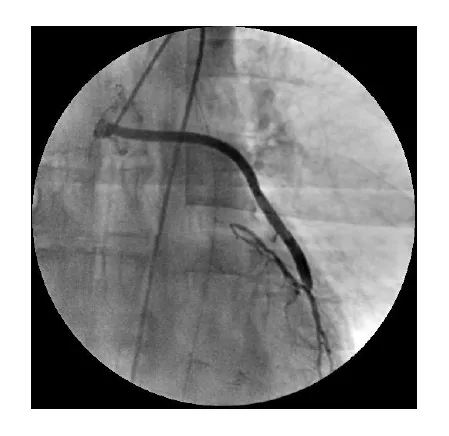

Электрон СРТ — Снимки, полученные на аппаратах СРТ — фото 6

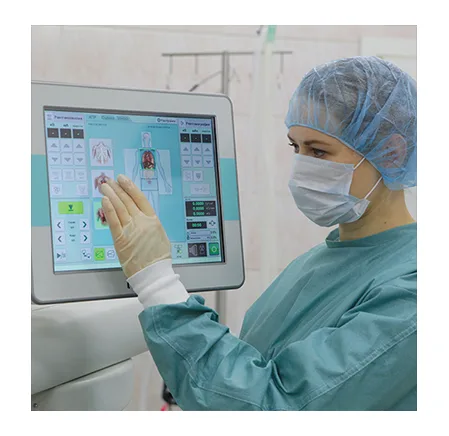

Пульт понятен без переводчика

Многофункциональный сенсорный пульт выводит «живое» изображение и позволяет выбирать режим съёмки прямо у стола. Интерфейс полностью на русском языке, программно-аппаратная часть разрабатывалась вместе с врачами — обучение персонала занимает меньше времени, что заметно, когда в одном ЛПУ работает несколько аппаратов.

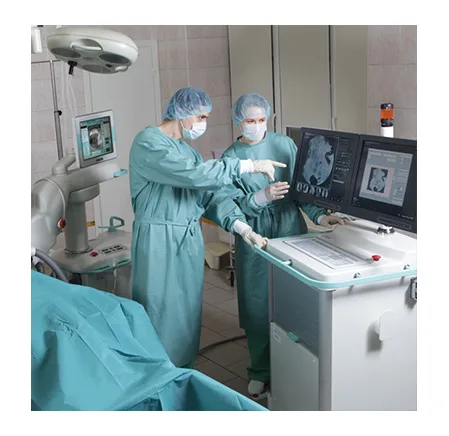

Контроль по ходу вмешательства

Аппарат рассчитан на работу в стерильной зоне: изображение выводится на мониторную стойку рядом с операционным столом, режимы переключаются без отхода от пациента. Длительность рентгеновского контроля ограничена не аппаратом, а протоколом вмешательства.

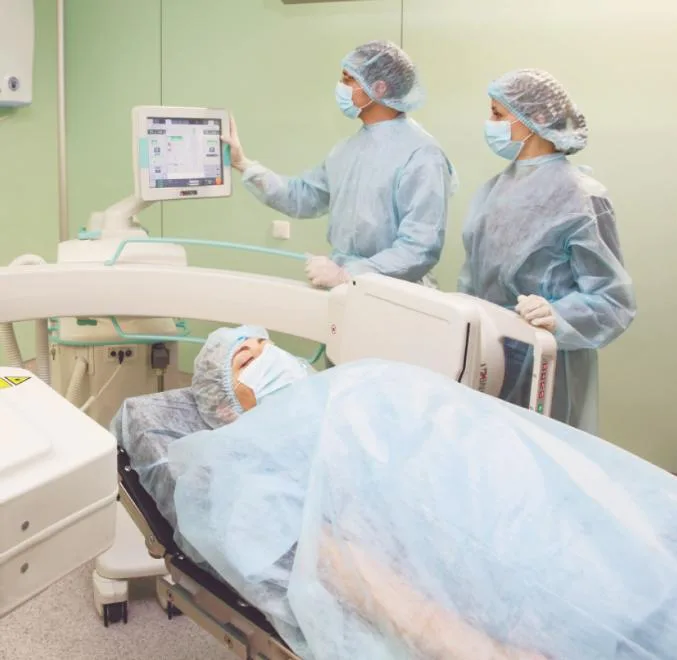

Подкатывается к каталке и к креслу

Компактное исполнение с диагностическим монитором на самом штативе обходится без мобильной стойки — это удобно в тесных смотровых, эндоскопических и урологических кабинетах, где аппарат подкатывают к каталке пациента и убирают сразу после процедуры.

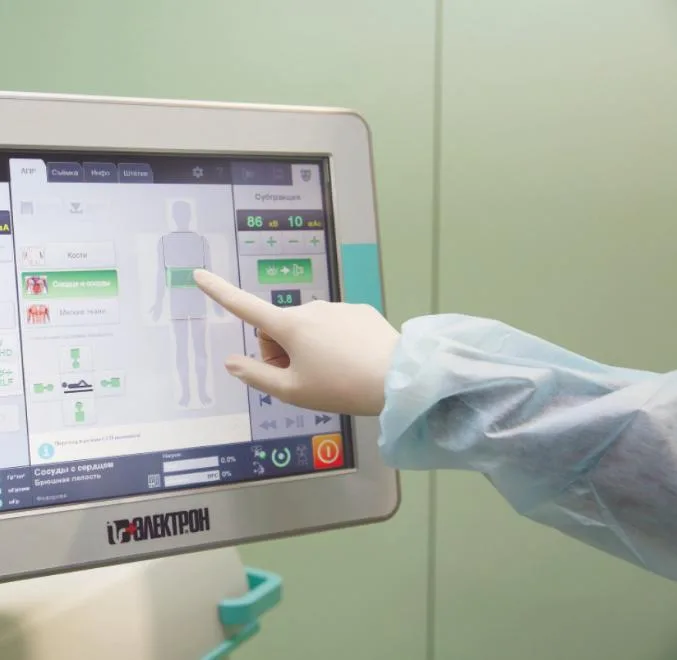

Доза: чем платит пациент и персонал

Снижение дозовой нагрузки собрано из нескольких решений: импульсная и низкодозовая рентгеноскопия вместо непрерывной, широкий набор программ органоавтоматики под возраст и телосложение пациента, виртуальная коллимация (границы поля выставляются по последнему кадру, без включения излучения) и съёмный растр, который убирают там, где он не нужен. Программно доступны устранение артефактов движения и артефактов от металла, рентгенометрия и просмотр мультимодальных исследований в DICOM.

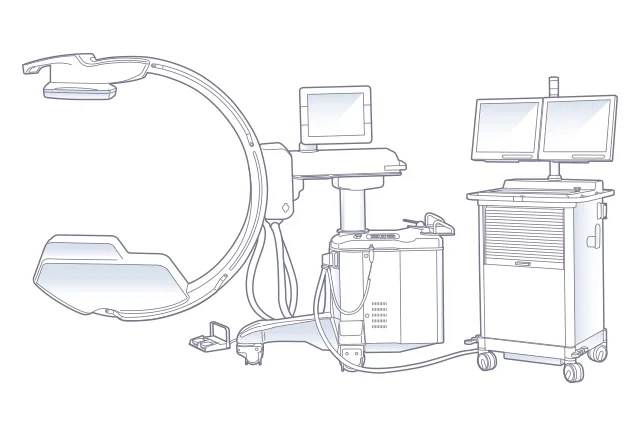

Как собирается система

Линейка СРТ конфигурируется под задачу отделения. Питающее устройство — от 4 до 25 кВт; излучатель двухфокусный, со стационарным или вращающимся анодом. Приёмник — цифровой УРИ 30×30 см (9") либо динамическая плоская панель. Штатив выбирается из трёх исполнений: классическая С-дуга с мобильной мониторной стойкой, компактная с монитором на штативе и моторизованная. Отдельно докупаются рентгенопрозрачный стол, автоматический инъектор, медицинский принтер, рабочие станции и PACS-сервер. Мобильные системы НИПК «Электрон» внесены в Реестр российской промышленной продукции.
