Гелпик АРХМ-РЕНЕКС Премиум 5,3 кВт с плоскопанельным детектором

Name: Гелпик АРХМ-РЕНЕКС Премиум 5,3 кВт с плоскопанельным детектором
Brand: С.П. Гелпик

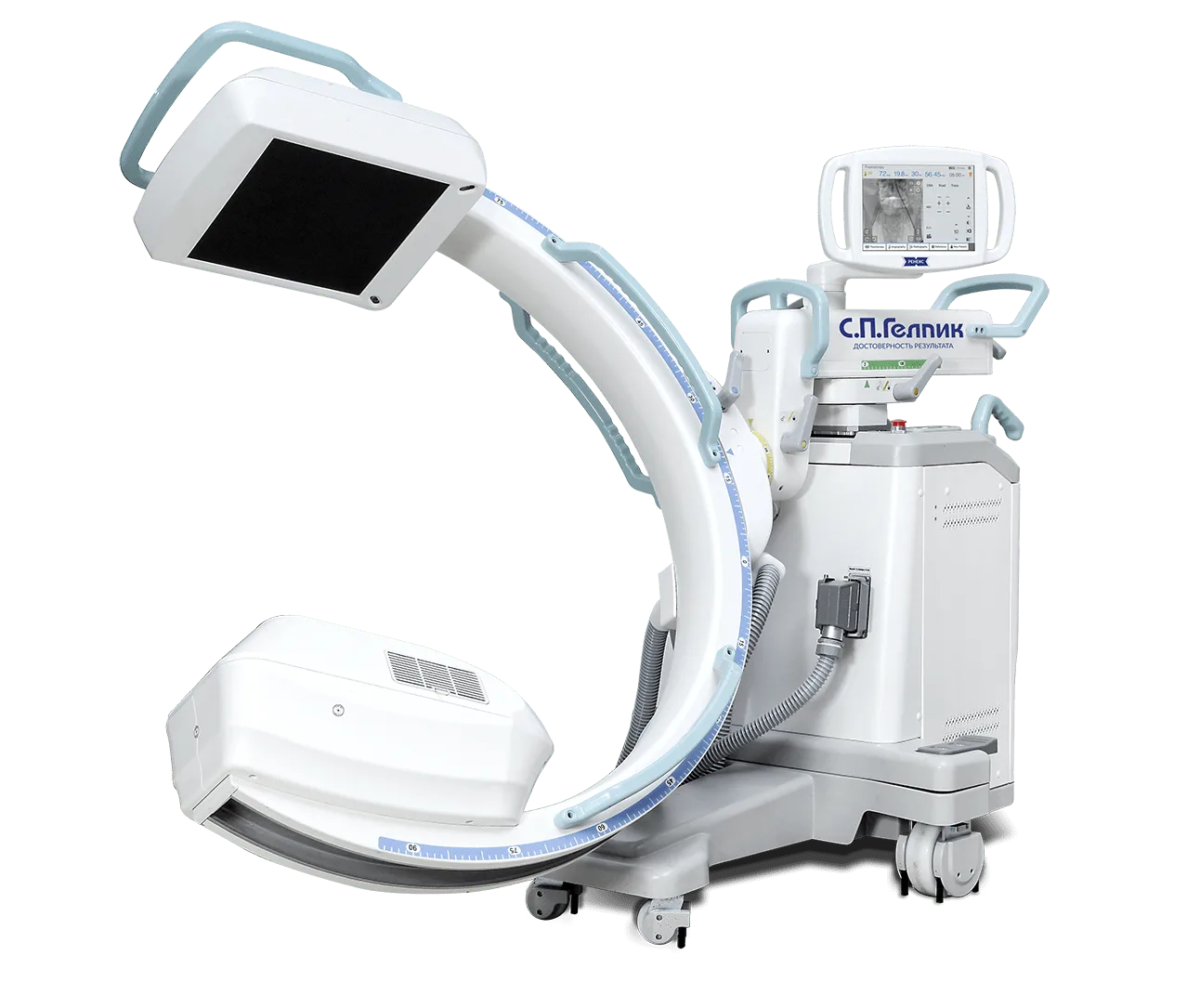

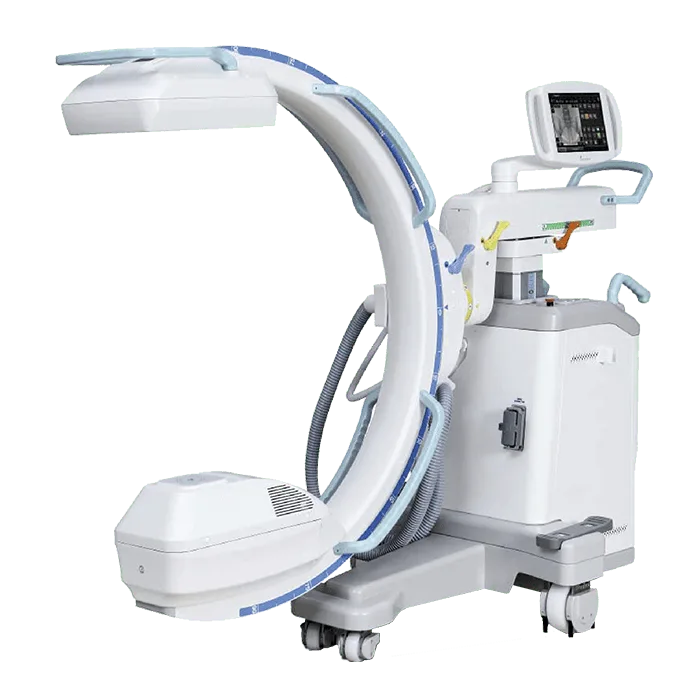

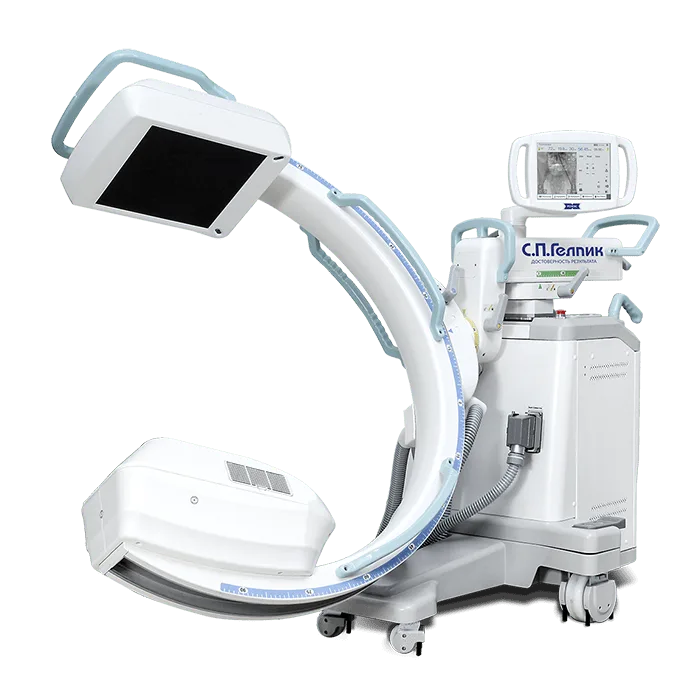

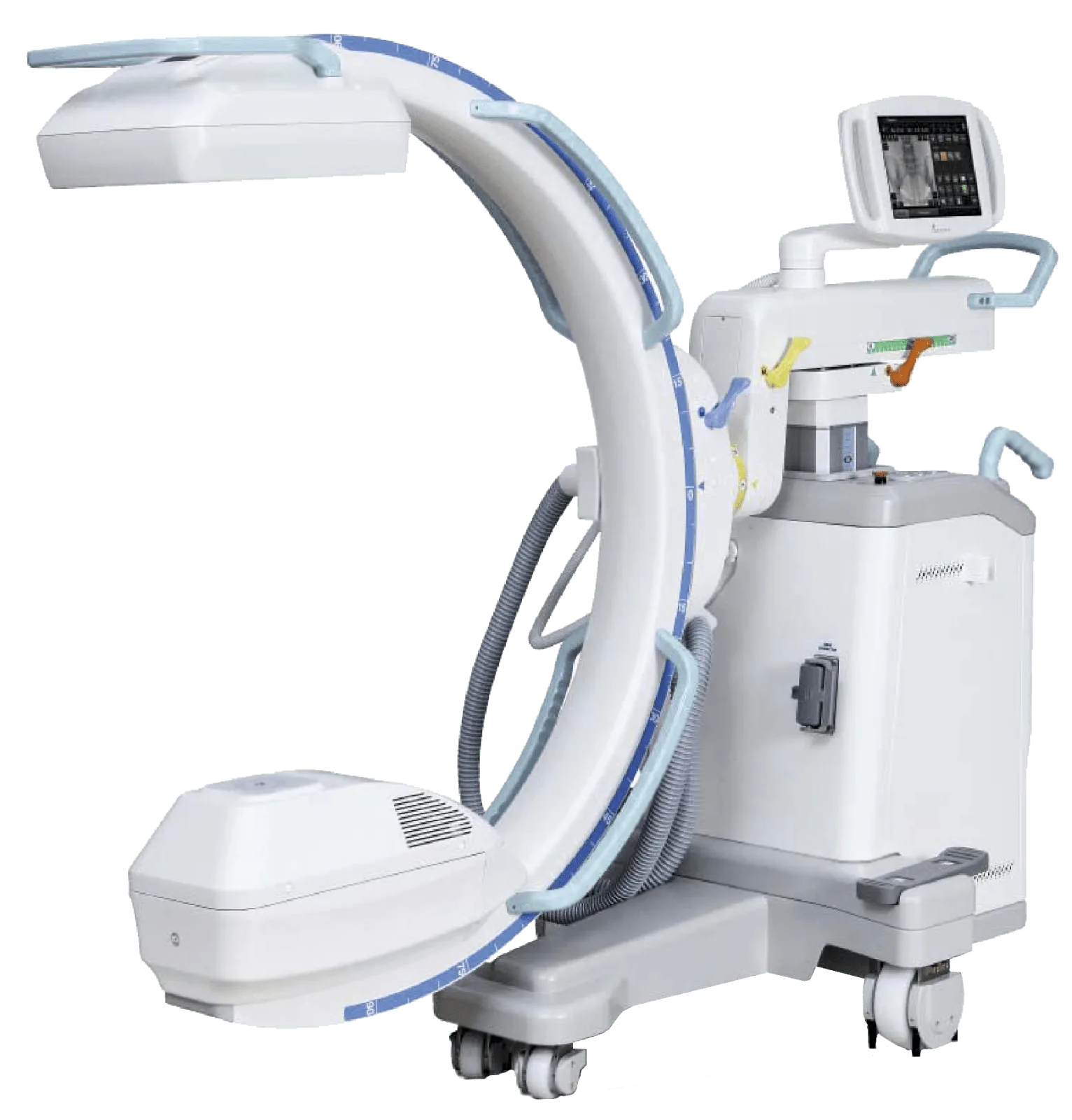

Мобильная рентгенохирургическая С-дуга российского завода с динамическим плоскопанельным детектором 26×26 см на технологии CMOS и питающим устройством 4,5-5,3 кВт от сети 220 В. Орбитальное вращение не менее 150°, вращение дуги ±230°, сенсорная панель 26 см на штативе, импульсная рентгеноскопия до 30 кадров/с.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Россия
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 5.3
Варианты мощности генератора: 4,5-5,3 кВт
Тип анода рентгеновской трубки: Неподвижный, Вращающийся

Характеристики

Страна изготовления: Россия
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 5.3
Варианты мощности генератора: 4,5-5,3 кВт
Тип анода рентгеновской трубки: Неподвижный, Вращающийся
Фокусные пятна, мм: 0,5 (скопия) / 1,8 (графия)
Охлаждение рентгеновской трубки: Активное
Питание от сети: 220 В
Моторизованная комбинированная диафрагма: Да
Тип приёмника изображения: Динамический плоскопанельный детектор
Размер приёмника: 26×26 см
Размер пикселя детектора, мкм: не более 100
Пространственное разрешение, пар лин./мм: 4.5
Частота кадров: до 30 кадров/с
Свободное пространство дуги, см: 80
Расстояние источник–приёмник (РИП), см: 100
Орбитальное вращение, °: 150
Поворот С-дуги вокруг оси, °: ±230°
Вертикальный ход, см: 50
Поворот относительно вертикальной оси, °: ±12,5°
Моторизованные перемещения дуги: Да
Режимы работы: Непрерывная рентгеноскопия, Импульсная рентгеноскопия, Цифровая рентгенография
Программы органоавтоматики: Да
Сенсорный пульт управления: Да
Диагональ сенсорного пульта на штативе: 26 см (10,4″)
Пульт дистанционного управления: Да
Автоматическое управление яркостью (ABC): Да
Индикация дозы на пациента: Да
Автоматическое подавление шумов и артефактов: Да
Мониторы: два 19″ или один 34″ на мобильной тумбе
Ёмкость архива изображений: до 350 000 изображений на жёстком диске рабочей станции
Области применения: Травматология, Ортопедия, Нейрохирургия, Урология, Эндоскопия, Педиатрия
Регистрационное удостоверение: ФСР 2011/11959 от 22.09.2011 (ЕРУЛ Г004-00110-00/02935371; переоформлено 31.03.2023) — «Аппарат рентгенодиагностический хирургический мобильный типа С-дуга „АРХМ-РЕНЕКС“ по ТУ 9442-038-54839165-2011»; изготовитель ООО «С.П.ГЕЛПИК», Россия
Система самодиагностики питающего устройства: Да
Коды КТРУ: 26.60.11.112-00000038
Технология детектора: CMOS, размер пикселя не более 100 мкм
Субтракционная ангиография: Опция; в базовой комплектации не поставляется
Время работы без перегрева: На 60 % дольше за счёт активного воздушного охлаждения генератора
Горизонтальное вращение: 360°, поворот относительно кронштейна ±90° (180°)
Контроль времени скопии: Указание времени рентгеноскопии с сигнализацией пятиминутного порога
Перемещение по полу: Кабельные дефлекторы на колёсах
Поставляется по заказу: Рабочая станция; функция DSA; мониторы высокого разрешения (1-2 шт.); чехлы стерилизуемые на излучатель и на приёмник; одежда для рентгенозащиты; выключатели экспозиции ручной и ножной; термопринтер рулонный

Особенности

Плоская панель 26×26 см на технологии CMOS

Приёмник — динамический плоскопанельный детектор 26×26 см, выполненный по технологии CMOS: размер пикселя не более 100 мкм, разрешающая способность более 4,5 пар линий на миллиметр. Панель не даёт дисторсии, свойственной усилителю рентгеновского изображения: прямые остаются прямыми по всей площади кадра, включая углы. Это меняет характер работы у стола — по такому снимку измеряют длины и углы при остеосинтезе и вертебропластике, а не только оценивают картинку на глаз.

Воздушное охлаждение: дольше без перегрева

Генератор 5,3 кВт снабжён системой принудительного воздушного охлаждения. Это удлиняет допустимое время непрерывной рентгеноскопии примерно на 60 % по сравнению с исполнением без активного охлаждения. Для отделения это означает меньше вынужденных пауз на остывание трубки во время длинных вмешательств, которые чаще упираются в тепловой предел трубки, чем в разовую мощность генератора.

Орбита от 150°, вращение дуги ±230°

Свободное расстояние дуги — 80 см, фокусное — 100 см. Орбитальное вращение — не менее 150°, диапазон вращения самой С-дуги — ±230°, поворот относительно вертикальной оси — ±12,5°. Боковое и орбитальное перемещения моторизованы, вертикальный ход тоже моторизован и равен 50 см. Такого сектора хватает, чтобы уйти из прямой проекции в боковую доворотом дуги, не перекладывая пациента и не переставляя стойку.

Сенсорная панель 26 см прямо на штативе

Интерактивный пульт с экраном 26 см стоит на штативе дуги: параметры исследования, выбор режима и захват изображения — касанием, не отходя от стола. На экран выводятся положение шторок ирисовой и щелевой диафрагм, температура излучателя и время скопии с сигналом на пятой минуте. Дополнительно поставляется пульт дистанционного управления, а мобильная тумба несёт второй сенсорный экран и выгружает результаты на съёмные носители.

Режимы съёмки и заказная функция DSA

Просвечивание идёт в непрерывном и импульсном режимах с цифровой обработкой кадра, отдельно есть цифровая рентгенография; частота импульсов выбирается в широком диапазоне вплоть до 30 кадров в секунду, поэтому рутинный контроль идёт на низкой частоте и низкой дозе. Работают автоматическое управление яркостью, программы органоавтоматики и подстройка параметров скопии под комплекцию пациента. Субтракционная ангиография заказывается отдельно — с ней костный фон уходит из кадра, оставляя контрастированное русло.

Трубка: стационарный или вращающийся анод

Излучатель комплектуется трубкой со стационарным либо вращающимся анодом. Стационарный дешевле и достаточен для коротких интраоперационных серий; вращающийся держит большую теплоёмкость и лучше подходит там, где скопия идёт долго и часто. Фокусные пятна при скопии и графии — 0,5 и 1,8 мм. Питающее устройство ведёт автоматическое экспонирование, показывает дозу на пациента после каждого снимка и имеет самодиагностику.

Комплект: база и заказные позиции

Аппарат поставляется с мобильной тумбой, компьютерным блоком, программным обеспечением и принадлежностями. По заказу к нему берут рабочую станцию для обработки и архивирования исследований, функцию субтракционной ангиографии, один или два монитора высокого разрешения, рентгенозащитную одежду, стерилизуемые чехлы на приёмник и излучатель, выключатели экспозиции и рулонный термопринтер. На колёсах стоят кабельные дефлекторы, чтобы стойка не наезжала на провода в операционной.
