Гелпик РЕНЕКС Премиум 15 кВт с плоскопанельным детектором

Name: Гелпик РЕНЕКС Премиум 15 кВт с плоскопанельным детектором
Brand: С.П. Гелпик

Старшее исполнение российской линейки С-дуг «РЕНЕКС»: питающее устройство 15 кВт от бытовой сети 220 В и динамический плоскопанельный детектор 26×26 см с разрешением более 4,5 пар линий/мм. Импульсная рентгеноскопия до 30 кадров/с, сенсорная панель управления прямо на штативе, архив рабочей станции на 350 000 изображений.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Россия
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 15
Фокусные пятна, мм: 0,5 (скопия) / 1,8 (графия)
Охлаждение рентгеновской трубки: Активное

Характеристики

Страна изготовления: Россия
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 15
Фокусные пятна, мм: 0,5 (скопия) / 1,8 (графия)
Охлаждение рентгеновской трубки: Активное
Питание от сети: 220 В
Тип приёмника изображения: Динамический плоскопанельный детектор
Размер приёмника: 26×26 см
Пространственное разрешение, пар лин./мм: 4.5
Частота кадров: до 30 кадров/с в импульсной рентгеноскопии
Орбитальное вращение, °: 150
Поворот С-дуги вокруг оси, °: ±230° вокруг наклонной оси; горизонтальное вращение 360°
Вертикальный ход, см: 50
Поворот относительно вертикальной оси, °: ±90° (180°) относительно кронштейна
Моторизованные перемещения дуги: Да
Режимы работы: Непрерывная рентгеноскопия, Импульсная рентгеноскопия, Цифровая рентгенография
Программы органоавтоматики: Да
Сенсорный пульт управления: Да
Диагональ сенсорного пульта на штативе: 26 см (10,4″)
Автоматическое управление яркостью (ABC): Да
Индикация дозы на пациента: Да
Автоматическое подавление шумов и артефактов: Да
Мониторы: два 19″ или один 34″ на мобильной тумбе
Ёмкость архива изображений: до 350 000 изображений на жёстком диске рабочей станции
Области применения: Травматология, Ортопедия, Нейрохирургия, Сосудистая хирургия, Кардиохирургия и коронарография, Урология, Эндоскопия, Педиатрия
Регистрационное удостоверение: ФСР 2011/11959 от 22.09.2011 (ЕРУЛ Г004-00110-00/02935371; переоформлено 31.03.2023) — «Аппарат рентгенодиагностический хирургический мобильный типа С-дуга „АРХМ-РЕНЕКС“ по ТУ 9442-038-54839165-2011»; изготовитель ООО «С.П.ГЕЛПИК», Россия
Система самодиагностики питающего устройства: Да
Коды КТРУ: 26.60.11.112-00000038
Управление шторками: Отображение положения ирисовой и щелевой диафрагм на экране сенсорной панели
Выбор параметров исследования: Ручной, полуавтоматический или автоматический
Контроль времени скопии: Указание времени рентгеноскопии с сигнализацией пятиминутного порога
Субтракционная ангиография: Опция (в базовой комплектации не поставляется)
Поставляется по заказу: Субтракционная ангиография (DSA); мониторы высокого разрешения на рабочей станции (1-2 шт.); стерилизуемые чехлы излучателя и приёмника; рентгенозащитная одежда; ручной и ножной выключатели экспозиции; рулонный термопринтер

Особенности

Плоская панель вместо ЭОП: геометрия без искажений

Приёмником служит динамический плоскопанельный детектор 26×26 см с разрешающей способностью более 4,5 пар линий на миллиметр. В отличие от усилителя рентгеновского изображения панель не даёт дисторсии — картинка остаётся геометрически точной по всему полю, включая края. При интраоперационном контроле по такому снимку измеряют длины и углы и оценивают стояние винтов, спиц и катетеров. Мелкие анатомические структуры и тонкий инструмент видны без размытия по периферии кадра.

15 кВт — запас на полных пациентов

Питающее устройство на 15 кВт работает от обычной сети 220 В, отдельная силовая линия аппарату не нужна. Запас мощности работает при исследовании пациентов с избыточным весом и в сложных косых проекциях: автоматика поднимает параметры экспозиции, чтобы сохранить проникающую способность, и слабый генератор здесь упирается в потолок. Питающее устройство ведёт автоматическое экспонирование снимка, показывает дозу на пациента после каждой экспозиции и имеет систему самодиагностики.

До 30 кадров в секунду — и вниз по дозе

Импульсная рентгеноскопия настраивается в широком диапазоне частот: 30 кадров в секунду держат в резерве для быстрых процессов — прохождения контраста, раскрытия стента, — а рутинный контроль ведётся на низких частотах, где доза на пациента и бригаду кратно меньше. Помимо импульсного режима доступны непрерывная рентгеноскопия и цифровая рентгенография. Работает автоматическое управление яркостью и подавление шумов и артефактов.

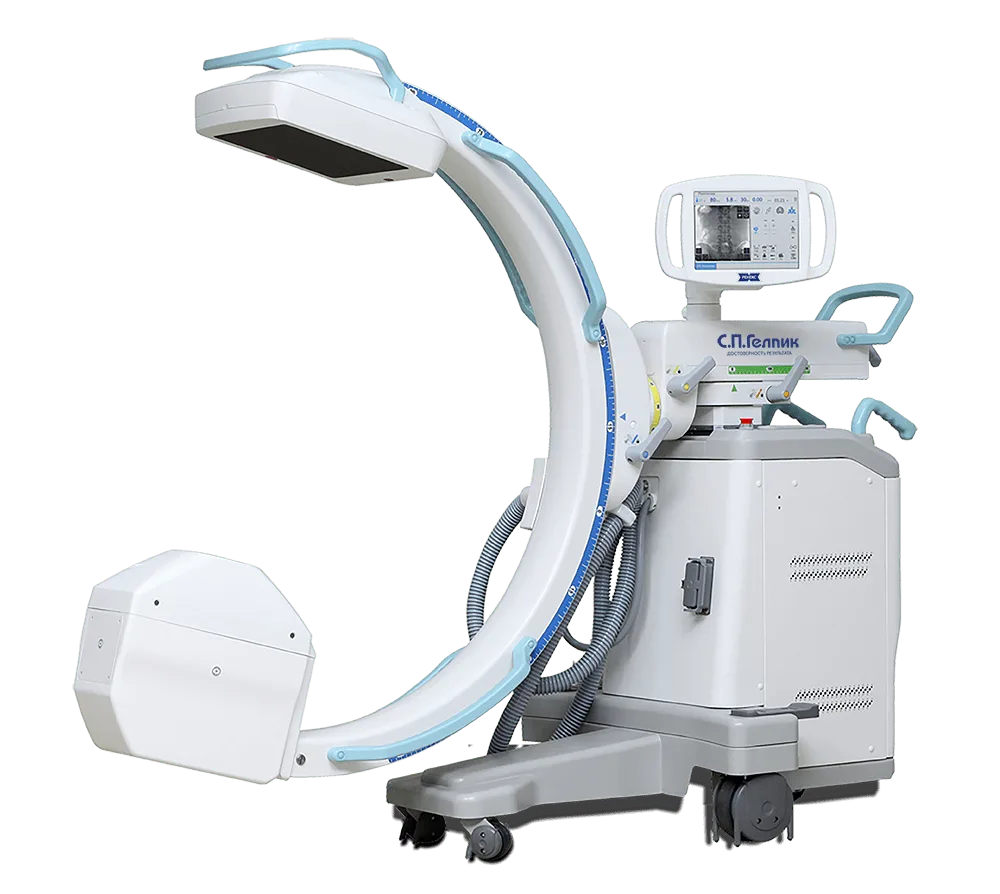

Как дуга ходит вокруг стола

Орбитальное вращение — не менее 150°, вращение вокруг наклонной оси ±230°, горизонтальное вращение основания 360°, поворот относительно кронштейна ±90°. Вертикальное перемещение моторизовано, ход не менее 50 см. Такой набор закрывает косые и боковые проекции без перекладывания пациента: дуга подводится к столу с нужной стороны и доворачивается на месте.

Что входит в поставку, а что по заказу

В стандартную поставку входят сам аппарат с плоской панелью 260×260 мм, рабочая станция с компьютерным блоком, программное обеспечение, набор средств радиационной защиты и принадлежности с монтажными материалами и документацией на русском языке. По заказу добавляют субтракционную ангиографию, один или два монитора высокого разрешения на станции, рентгенозащитную одежду, стерилизуемые чехлы на излучатель и приёмник, ножной и ручной выключатели экспозиции, рулонный термопринтер.

Управление там, где стоит бригада

Интерактивная сенсорная панель вынесена на штатив дуги, диагональ экрана 26 см. С неё выбираются режимы, задаётся частота импульсов, захватывается изображение; на экран выводятся температура излучателя, длительность исследования и положение шторок ирисовой и щелевой диафрагм. Коллимировать поле и следить за нагревом трубки можно, не отходя от стола и не диктуя команды через операционную. Второй контур управления — мобильная тумба с сенсорным экраном и экспортом результатов на съёмные носители.

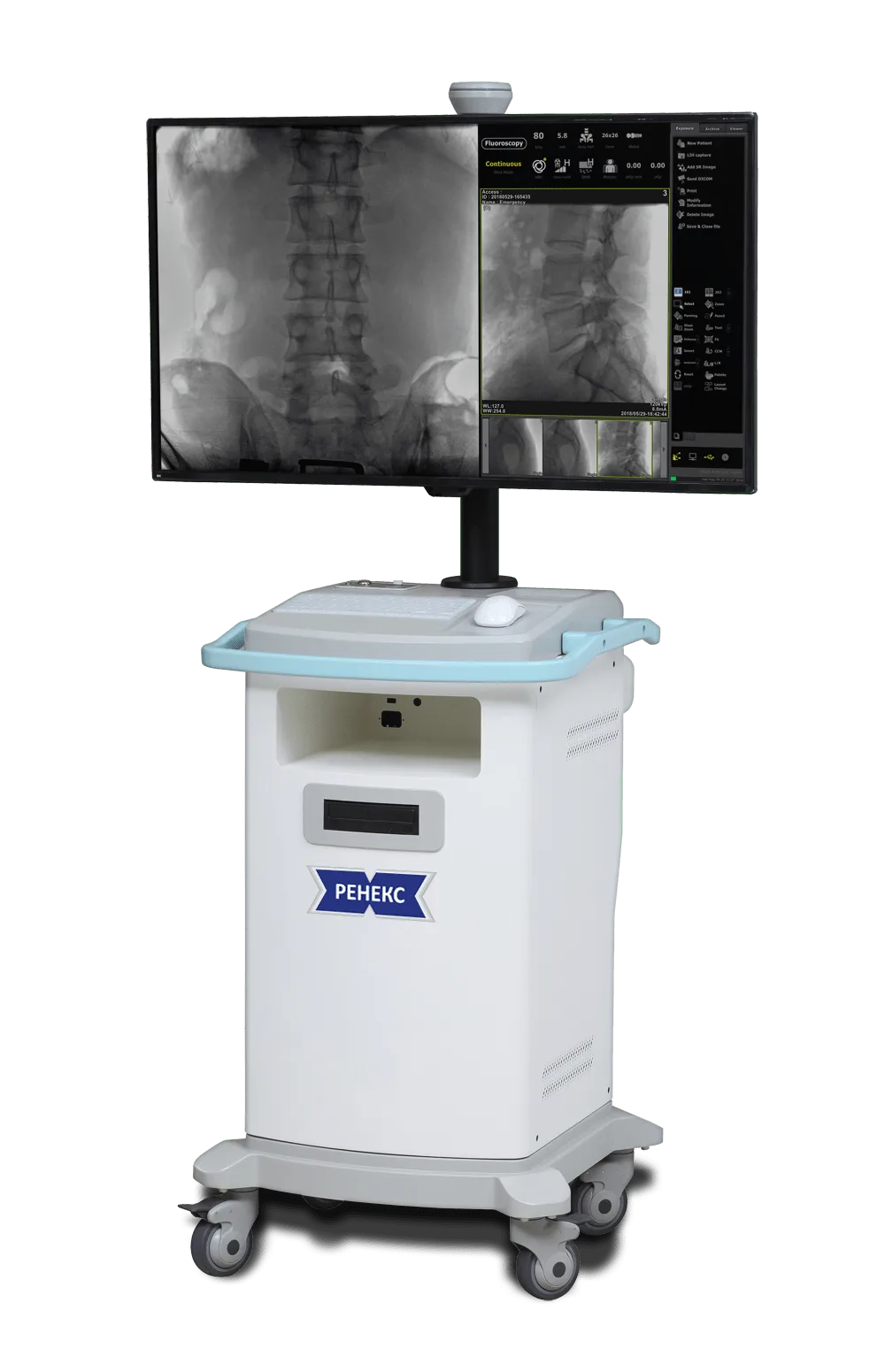

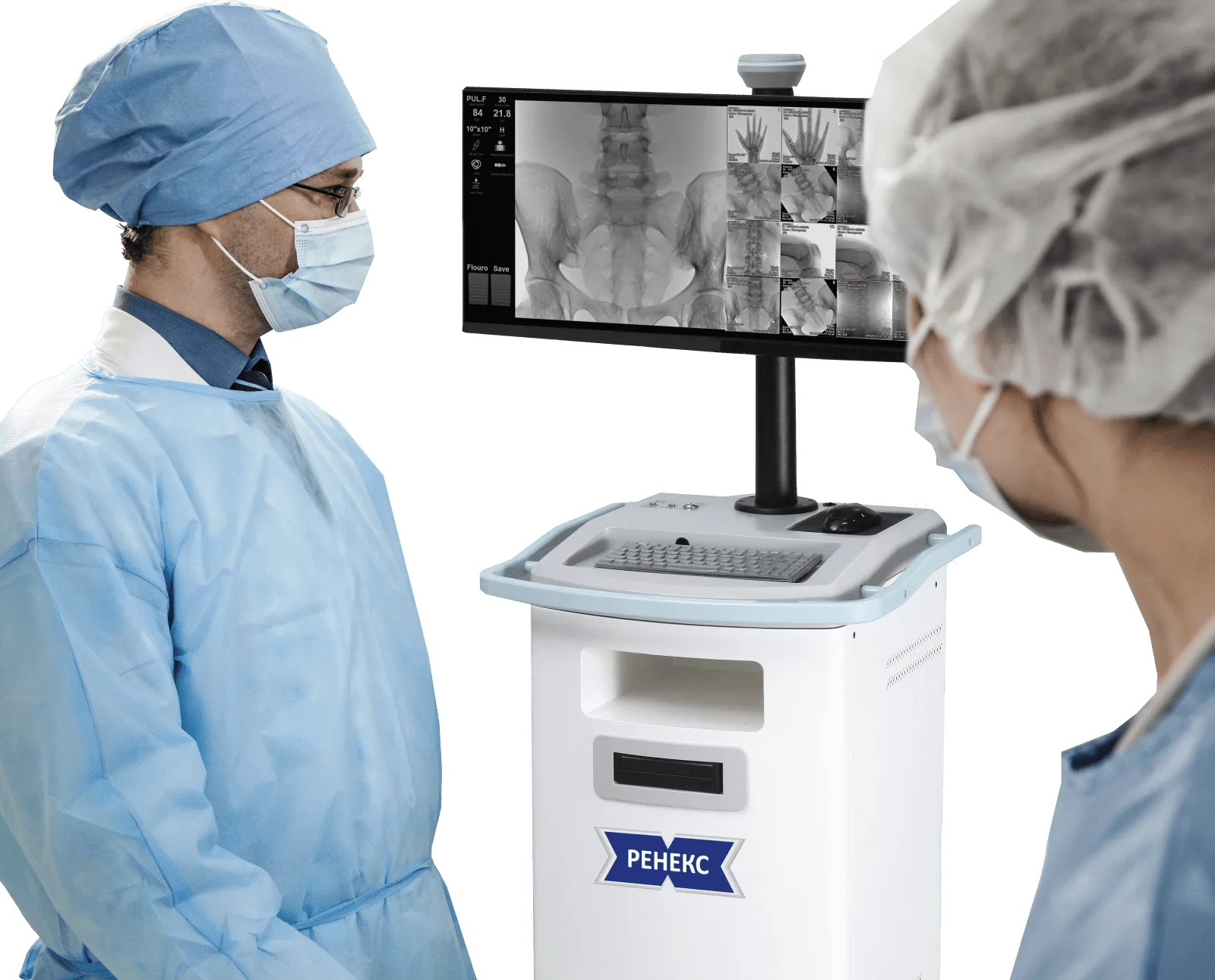

Мобильная тумба и рабочая станция

Просмотр и обработка вынесены на мобильную тумбу: рабочая станция собирается на двух 19-дюймовых мониторах или одном 34-дюймовом, хранит до 350 тысяч изображений и выводит на экран мозаику до 16 снимков. Доступны калибровка, масштабирование, цифровое увеличение и аннотации, результат выгружается на съёмные носители. Субтракционная ангиография поставляется опцией — с ней аппарат вычитает костный фон и оставляет в кадре контрастированное русло, что нужно при диагностике стенозов, окклюзий и аневризм.
