Универсальная платформа визуализации Olympus в разрешении Full HD: видеоцентр совмещён со светодиодным источником света в одном корпусе, поддерживает узкоспектральный режим NBI и два режима инфракрасного наблюдения. Выпускается в двухмерном исполнении OTV-S200 и в исполнении OTV-S300 со штатным 3D. Работает с жёсткими эндоскопами, видеоскопами ENDOEYE и головками камеры CH-S200.
Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

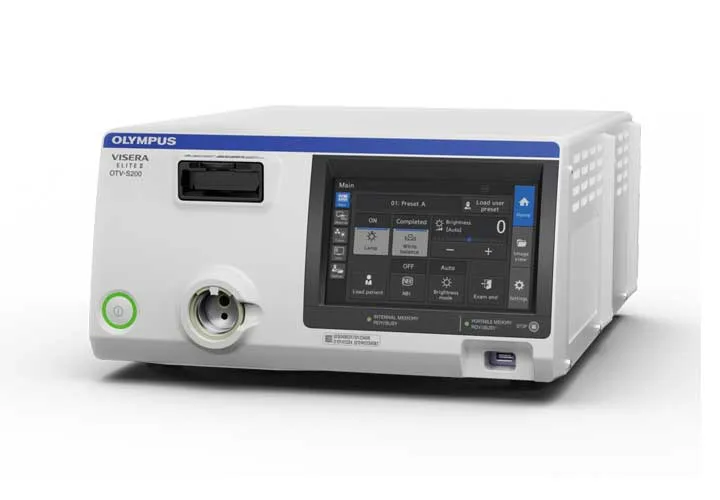

Обычная эндоскопическая стойка требует отдельно видеопроцессор, отдельно источник света, а для трёхмерной работы ещё и блок 3D-визуализации. VISERA ELITE II собирает всё это в одном корпусе: OTV-S200 — двухмерный процессор с источником света, OTV-S300 — тот же корпус с 2D и 3D одновременно. Меньше блоков и кабелей — короче подготовка операционной, проще обслуживание и разбор неисправностей, быстрее обучение операционных сестёр.
Внутри видеоцентра работает светодиодный осветитель из четырёх кристаллов — красного, зелёного, синего и фиолетового; интенсивность и длина волны каждого подобраны так, чтобы по яркости и цветопередаче догнать ксеноновый источник. Максимальная отдача светового потока эквивалентна ксеноновой лампе 300 Вт. Замен ламп нет, значит нет и связанных с ними расходов; автоматика ведёт яркость током светодиодов в 17 ступеней экспозиции.
Как жёсткий лапароскоп ENDOEYE 3D меняет направление обзора, сохраняя горизонт изображения.
Давняя проблема 30-градусной оптики здесь решена: при повороте эндоскопа картинка на мониторе больше не наклоняется вместе с ним. Хирург меняет направление обзора и держит горизонт, а значит удерживает критический вид без наклона головы. Видеоскопы ENDOEYE 3D автоклавируются, не требуют ручной фокусировки и подключаются одним кабелем. У модели LTF-S300-10-3D укорочен дистальный конец — это меньше помех инструментам в узких полостях (малый таз, забрюшинный доступ, торакоскопия) — и добавлена джойстиковая рукоятка вместо двухрычажного механизма.

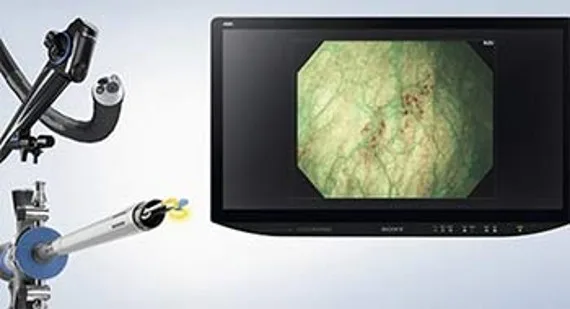

Режим NBI сужает полосу освещения до участков спектра, которые поглощает гемоглобин, — на экране проявляются капиллярная сеть слизистой и сосудистый рисунок подслизистого слоя. Включается кнопкой на головке камеры, дополнительных расходников и подготовки не требует. В метаанализе по немышечно-инвазивному раку мочевого пузыря NBI дал очаги дополнительно у 17 % пациентов, на 24 % больше опухолей и на 28 % больше случаев карциномы in situ.
ИК-визуализация подключается к готовой системе: нужен отдельный источник света CLV-S200-IR и специальные ИК-телескопы с линзами ED, всё остальное в цепи остаётся прежним. Режим 1 смешивает частичный белый свет с инфракрасным — видно и флуоресценцию, и окружающие ткани с их контрастом; режим 2 даёт чистое флуоресцентное изображение без лишней информации. Переключение — одной кнопкой. Телескопы выпускаются с направлением обзора 0° и 30°, диаметром 10 и 5 мм.
Основные головки трёхматричные: CH-S200-XZ-EA массой 295 г с кабелем Ø 6,8 мм × 3,04 м автоклавируется, CH-S200-XZ-EB массой 220 г и кабелем 3 м обрабатывается только низкотемпературными методами. У обеих двукратный оптический зум с фокусным расстоянием 15,9–31,3 мм, электронный затвор, режим Fiber против муара при работе с гибкой и полужёсткой оптикой, а NBI и оба ИК-режима переключаются одной кнопкой. Третья головка CH-S200-08-LB — маятниковая, на ПЗС-матрице, весит 90 г при кабеле Ø 3,3 мм × 3,5 м.

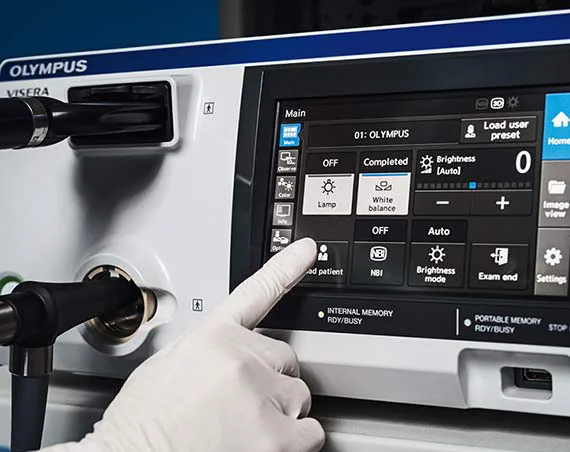

Настройка идёт с сенсорного ЖК-экрана на передней панели, клавиатура не нужна. Значки крупные и однозначные, наборы настроек сохраняются и загружаются как пресеты — при смене бригады не приходится настраивать систему заново. Внутренняя память хранит снимки: около 120 кадров без сжатия в TIFF, около 636 в JPEG 1/5 и около 1108 в JPEG 1/10.

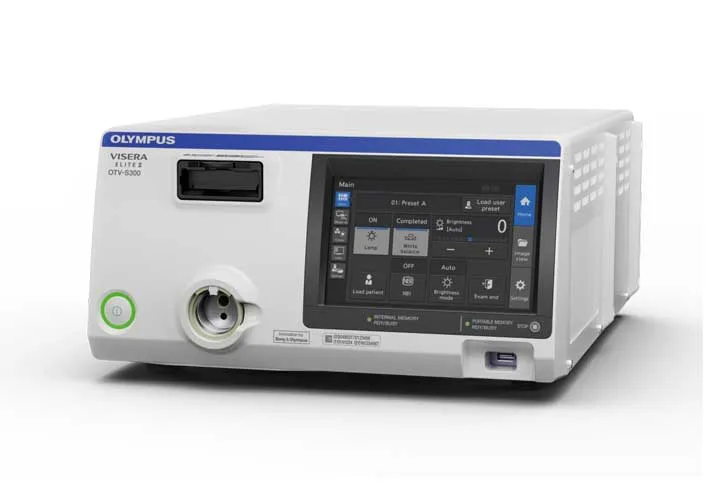

Старший видеоцентр линейки отличается от OTV-S200 тем, что трёхмерная визуализация в нём штатная, а не докупаемая: 2D и 3D работают на одном процессоре, отдельный блок 3D-визуализации не нужен, и первоначальные вложения в стойку выходят меньше. Всё остальное совпадает — тот же светодиодный источник, тот же NBI, те же два режима ИК, та же сенсорная панель. Для стерео нужен монитор 4K/3D Sony LMD-X550ST или LMD-X310ST.
Система рассчитана на 2D- и 3D-лапароскопию, лапароэндоскопическую однопортовую хирургию, уретероскопию, цистоскопию и ТУР мочевого пузыря, эндоскопическую хирургию околоносовых пазух, ларингоскопию (совместимость со стробоскопическим источником) и артроскопию. Одна платформа закрывает общую хирургию, урологию, гинекологию, торакальную хирургию и ЛОР — отдельная стойка на каждое отделение не нужна.
Видеоцентр OTV-S200: 383 × 199 × 506 мм, 19,3 кг, питание 100–240 В, 50/60 Гц, потребление 400 ВА. Инфракрасный источник CLV-S200-IR: 391 × 162 × 521 мм, 15,5 кг, 500 ВА, ксеноновая короткодуговая лампа 300 Вт с ресурсом около 500 часов и резервной галогеновой лампой. Класс защиты от поражения током I; тип рабочей части определяется подключённой головкой или видеоскопом.
