KARL STORZ IMAGE1 S D3-LINK

Name: KARL STORZ IMAGE1 S D3-LINK
Brand: KARL STORZ

Модуль стереоскопической визуализации для платформы IMAGE1 S: блок TC302 добавляет к базовому CONNECT II тракт 3D Full HD для видеоэндоскопов TIPCAM 1 S 3D и экзоскопа VITOM 3D. Занимает один слот LINK, поэтому 3D появляется в уже установленной стойке без её замены.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Экспертный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Тип системы: Модульная платформа
Область применения: Общая и абдоминальная хирургия, Гинекология, Урология, Открытая хирургия
Разрешение видеотракта: Full HD 3D

Характеристики

Класс: Экспертный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Тип системы: Модульная платформа
Область применения: Общая и абдоминальная хирургия, Гинекология, Урология, Открытая хирургия
Разрешение видеотракта: Full HD 3D
Разрешение, пикселей: 1920 x 1080 (3D-тракт); блок CONNECT II выводит 3840 x 2160
Тип матрицы: CMOS
Количество матриц в видеоголовке: 2
Кадровая частота, Гц: 50 / 60
Технологии обработки изображения: CLARA, CHROMA, SPECTRA A, SPECTRA B
Цифровой зум: цифровой, на видеоэндоскопах TIPCAM 1 S 3D
Флуоресценция NIR/ICG: Нет
Флуоресценция в синем свете (BLI/PDD): Опция
Совместимые видеоголовки: TIPCAM 1 S 3D LAP 0° (26605AA), TIPCAM 1 S 3D LAP 30° (26605BA), TIPCAM 1 S 3D 4 мм 0°/30°/45° (7240AA3D / 7240BA3D / 7240FA3D), экзоскоп VITOM 3D
Автоклавируемая видеоголовка: Да
Длина кабеля видеоголовки, см: 300
Кнопки на видеоголовке: 3 кнопки, 2 из них свободно программируемые
Работа с ригидными эндоскопами: Да
Совместимые видеоэндоскопы: TIPCAM 1 S 3D LAP, Ø 10,3 мм, рабочая длина 317 / 320 мм, TIPCAM 1 S 3D, Ø 4 мм, VITOM 3D
Тип разъёма видеоголовки: D3-Line
Интеграция с операционной: шина KARL STORZ SCB, документирование AIDA через модуль TC009
Состав комплекта: Блок управления камерой, Модуль LINK (расширение), Видеоголовка, Источник света, Монитор
Количество слотов расширения LINK: 3
Диагональ монитора, ": 32
Монитор в составе системы: KARL STORZ TM351, 4K/3D 32″ (поляризационные очки TM003)
Источник света: Светодиодный (LED)
Модель источника света: POWER LED 300 (TL300)
Цветовая температура источника света, K: 6000
Ресурс светодиода, ч: 30000
Запись и архивация: Да
USB-порты блока управления: 2 спереди и 2 сзади
Ширина блока управления, мм: 305
Высота блока управления, мм: 54
Глубина блока управления, мм: 320
Масса блока управления, кг: 3.1
Электропитание: 100–240 В перем. тока, 50/60 Гц (модуль D3-LINK — 100–120 / 200–240 В)
Потребляемая мощность: 100–135 ВА (CONNECT II), 62 ВА (D3-LINK), 175 ВА (POWER LED 300)
Класс защиты IP: IPX0
Тип рабочей части: CF-Defib
Каталожный номер производителя: TC302 (D3-LINK), TC201 (CONNECT II), TL300 (источник света)
Регистрационное удостоверение: РЗН 2015/3274, вариант исполнения V — блок видеокамеры эндоскопической IMAGE1 S D3-LINK
Коды КТРУ: 26.60.12.119-00000372
Количество выходов Link (D3-LINK): 1
Класс защиты от поражения электрическим током: I
Дезинфекция протиранием: да
Комплект поставки модуля D3-LINK: кабель Link 30 см (TC011), сетевой кабель 300 см (400A)
Обязательные дополнительные позиции: TC201 IMAGE1 S CONNECT II; видеоэндоскоп 26605AA / 26605BA либо 7240AA3D / 7240BA3D / 7240FA3D
Габариты источника света TL300: 305 × 155 × 313 мм, масса 8,6 кг
Разрешение записи видео (CONNECT II): 1920 × 1080 пкс
Метод сканирования: прогрессивная развёртка
Обработка видеоэндоскопов TIPCAM 1 S 3D: автоклавирование, H2O2

Особенности

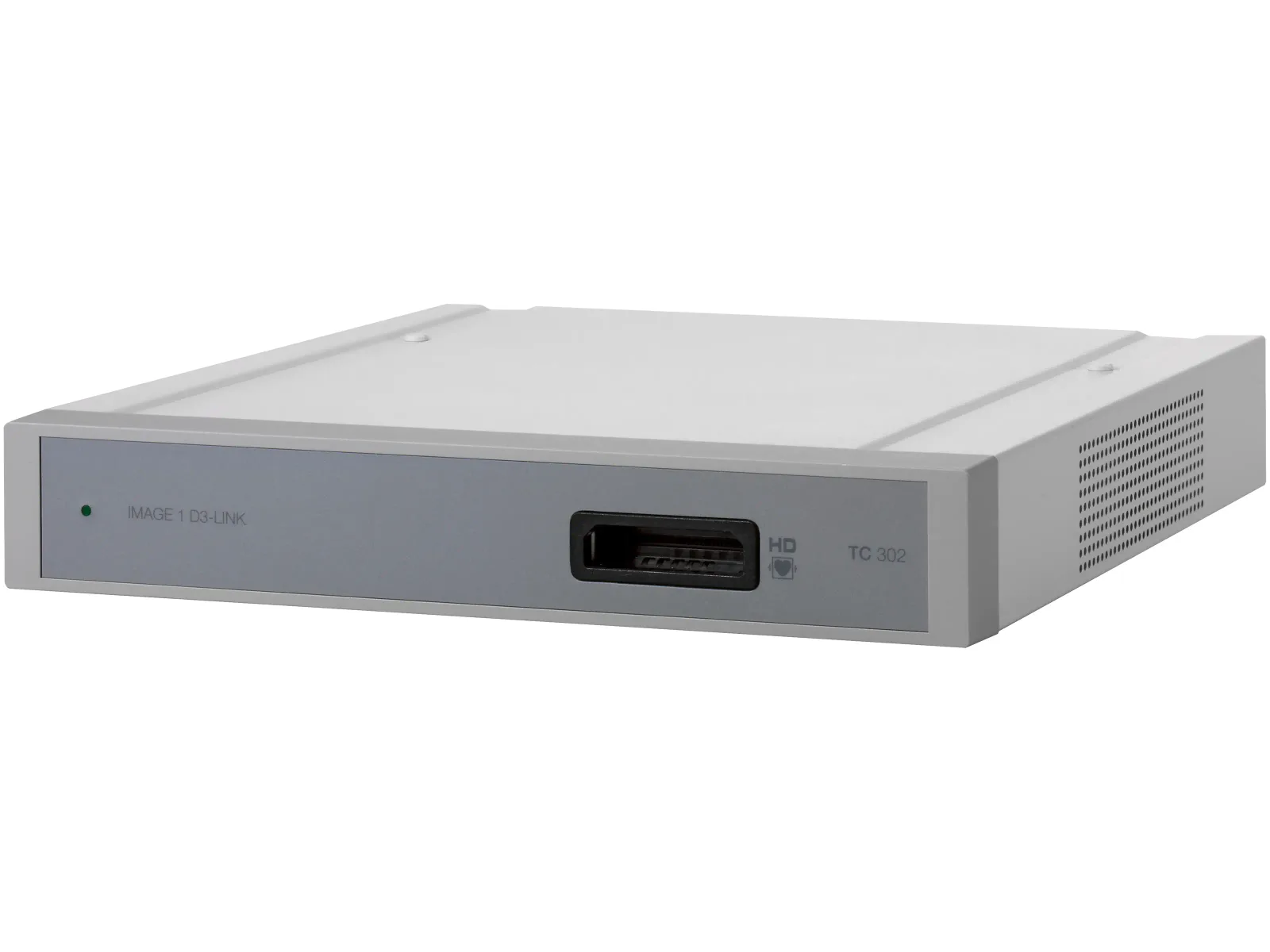

Стереоскопия без замены стойки

D3-LINK (артикул TC302) — это не отдельная видеосистема, а модуль расширения: корпус 305 × 54 × 320 мм массой 1,86 кг с одним выходом Link, который встаёт в свободный слот блока IMAGE1 S CONNECT II. После этого стойка начинает работать со стереоскопическими видеоэндоскопами в формате Full HD, сохраняя всю прежнюю 2D-оптику. Клинике, у которой платформа IMAGE1 S уже стоит, для перехода в 3D нужен один блок высотой 54 мм, а не новая операционная стойка. Потребление модуля — 62 ВА, питание 100–120 или 200–240 В переменного тока.

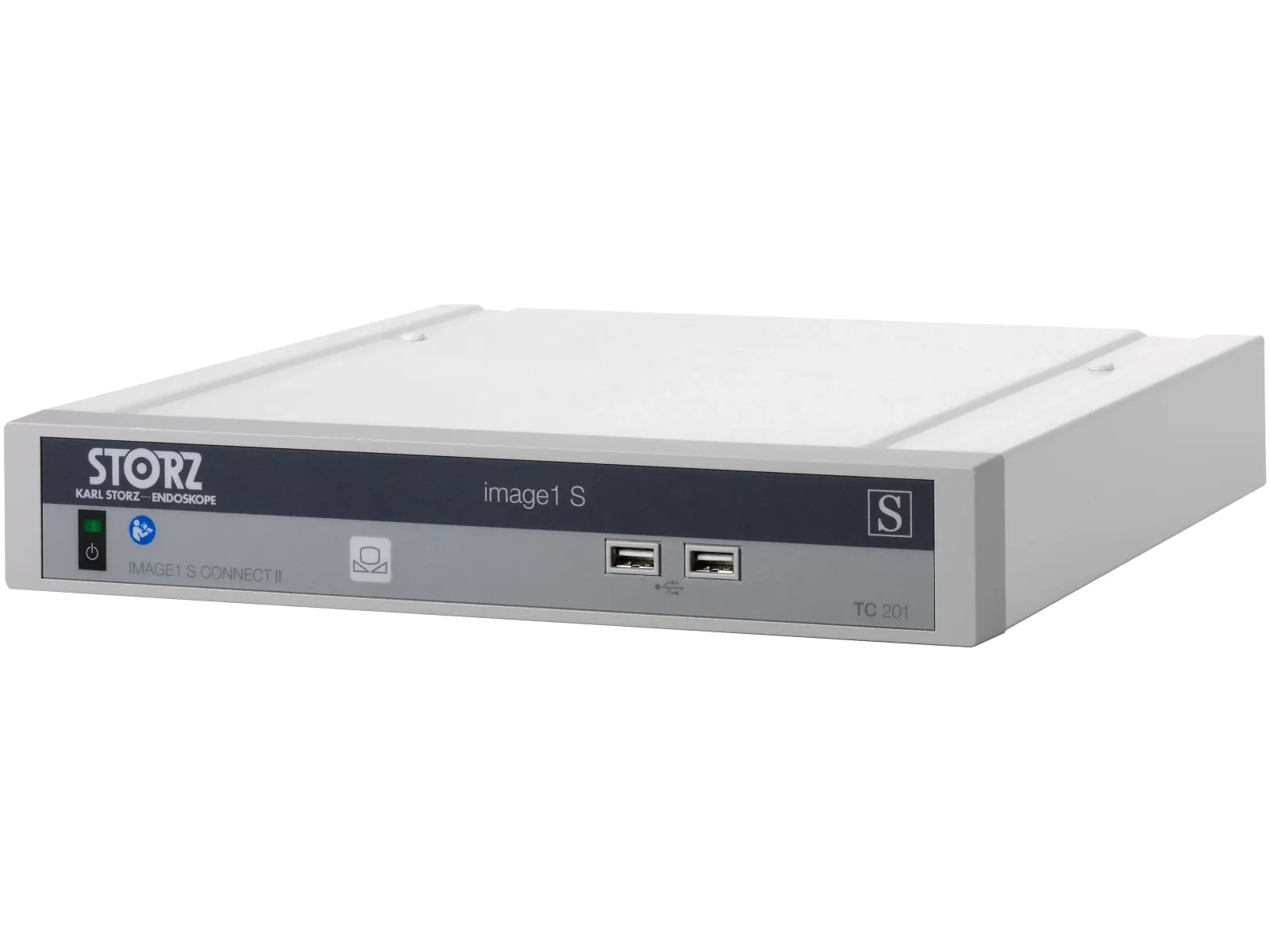

Базовый блок IMAGE1 S CONNECT II

Без CONNECT II (TC201) модуль не работает: именно базовый блок отвечает за питание, обработку изображения, вывод сигнала и интерфейс. Он выдаёт формат 3840 × 2160, пишет видео в 1920 × 1080, держит три слота LINK и по два USB-порта спереди и сзади. Габариты те же 305 × 54 × 320 мм, масса 3,1 кг, потребление 100–135 ВА. Управление приборами стойки идёт по фирменной шине SCB, документирование — модулем ICM на USB-накопитель KARL STORZ или через систему AIDA.

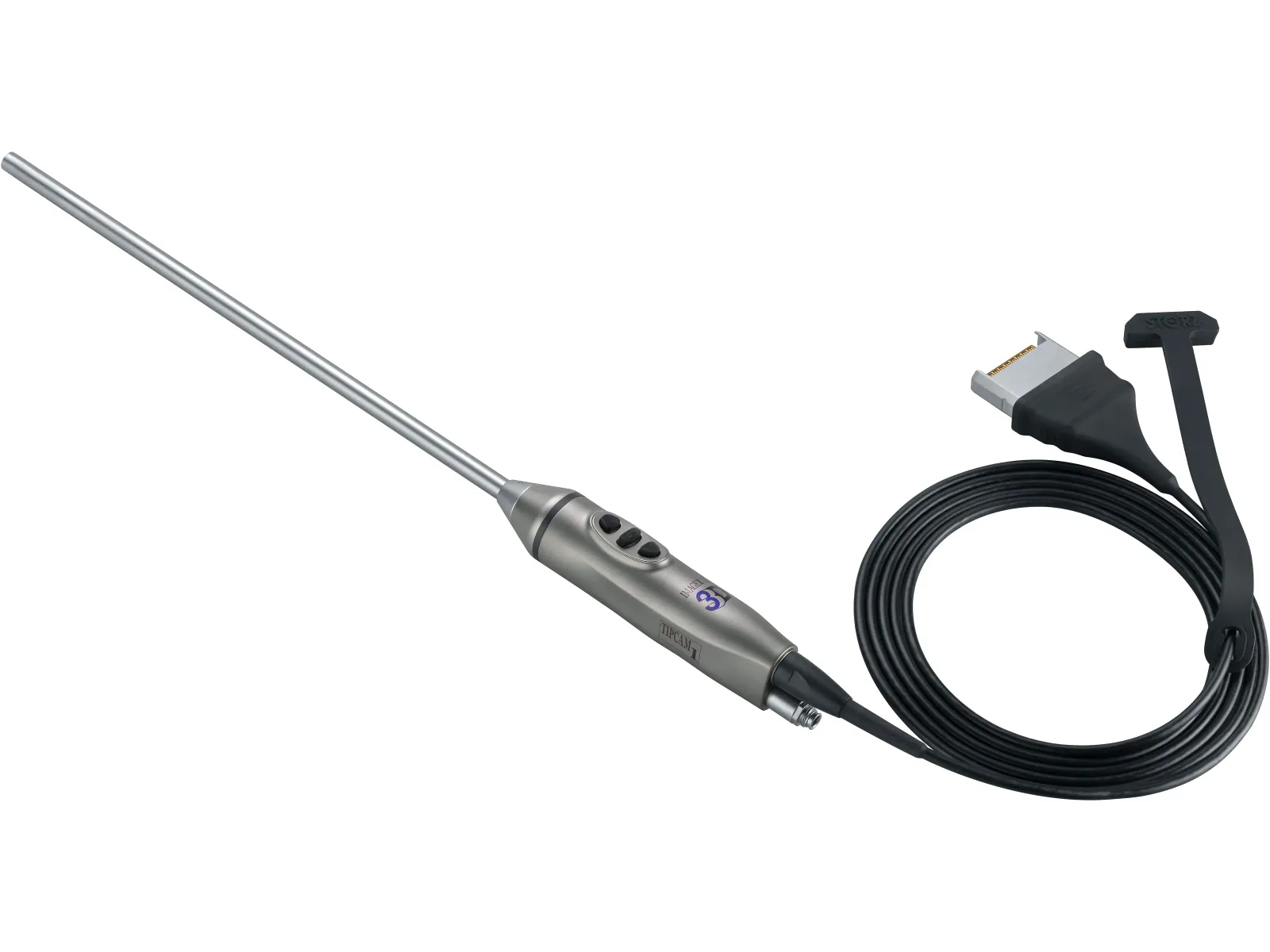

Видеолапароскоп TIPCAM 1 S 3D

Артикулы 26605AA (0°) и 26605BA (30°): наружный диаметр 10,3 мм, рабочая длина 317 и 320 мм, две матрицы CMOS Full HD на дистальном конце, разъём D3-Line, кабель 300 см. Автоклавируется, переключается между 2D и 3D. Для узких доступов есть версия 4 мм — 7240AA3D, 7240BA3D и 7240FA3D с обзором 0°, 30° и 45°.

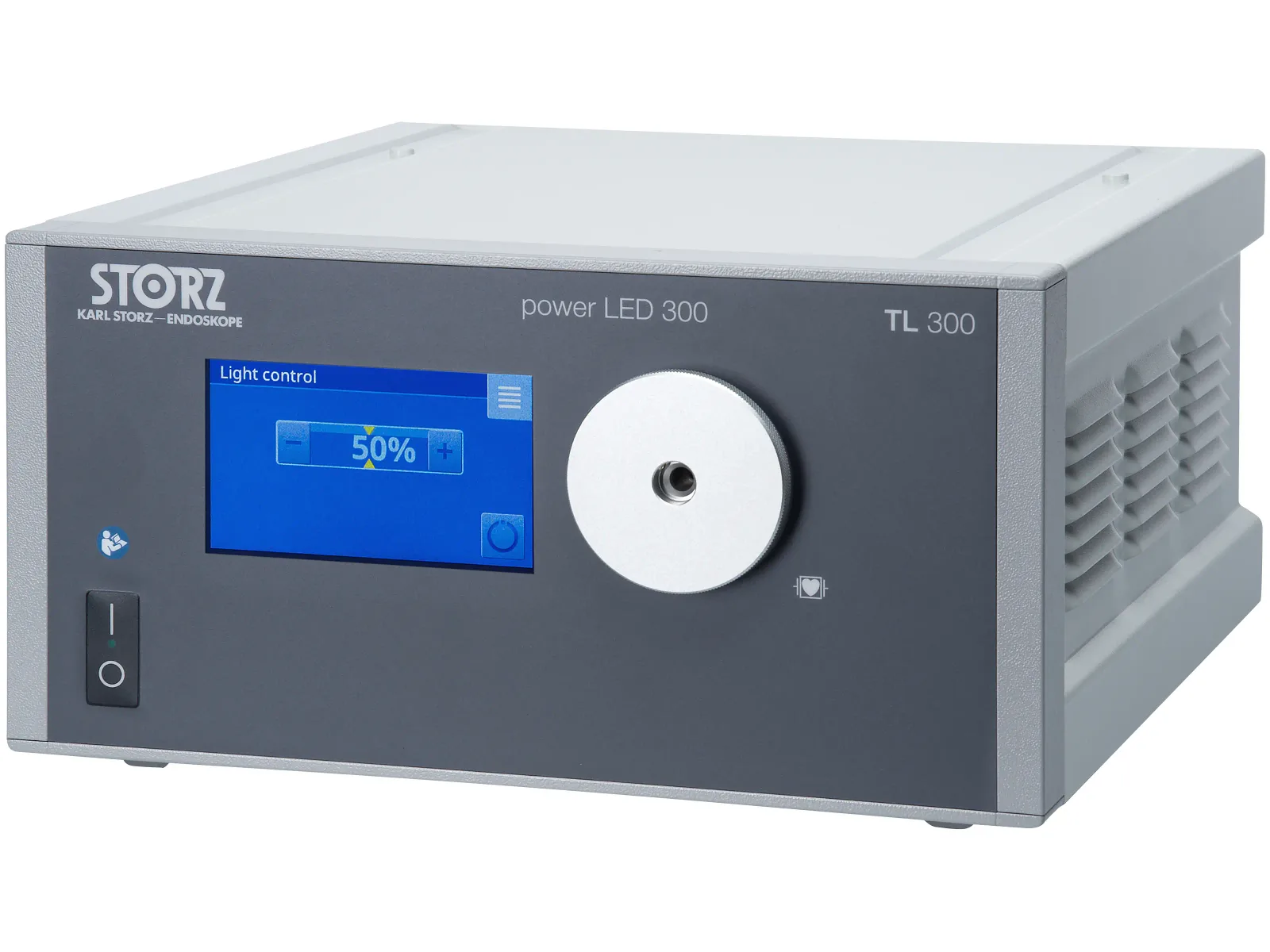

Источник света POWER LED 300

TL300 — светодиодный осветитель для белого света с цветовой температурой около 6000 K и ресурсом не менее 30 000 часов. Потребление 175 ВА, масса 8,6 кг, габариты 305 × 155 × 313 мм. Интенсивность задаётся с сенсорного экрана или автоматически по шине SCB; тепловыделение и уровень шума минимальны.

Монитор 4K/3D 32 дюйма

Стереоскопию показывает панель TM351: 32 дюйма, 3840 × 2160, яркость 850 кд/м², контраст 1500:1, угол обзора 178° в 2D и 16° в 3D, поляризационная картинка смотрится в очках TM003. Оптическая склейка снижает отражения, закалённое стекло допускает дезинфекцию протиранием.

Три технологии визуализации в 2D и 3D

Набор S-технологий у модуля тот же, что у остальной платформы, и работает в обоих форматах. CLARA выравнивает освещённость и высветляет тени в глубине полости. CHROMA поднимает цветовой контраст, помогая различать соседние ткани. SPECTRA A и SPECTRA B сдвигают и подменяют участки спектра так, чтобы сосудистый рисунок читался отчётливее. Режимы включаются кнопками на видеоэндоскопе.

Что нужно докупить к модулю

Обязательные позиции для работы: блок CONNECT II (TC201) и хотя бы один совместимый видеоэндоскоп — 26605AA / 26605BA либо 4-миллиметровые 7240AA3D, 7240BA3D, 7240FA3D. Сам модуль поставляется только с кабелем Link 30 см (TC011) и сетевым кабелем 300 см (400A). Источник света, монитор, тележку и модуль записи подбирают отдельно — в России стойка на базе D3-LINK комплектуется осветителем POWER LED 300.

Экзоскопия VITOM 3D

Второе назначение модуля — работа с экзоскопом VITOM 3D в открытой и микрохирургии. Экзоскоп заводится на штативе над операционным полем и передаёт стереоскопическую картинку на тот же монитор, поэтому бригада оперирует, глядя на экран, а не в окуляры микроскопа. Для клиники это означает, что один блок D3-LINK закрывает и лапароскопическое 3D, и экзоскопическую визуализацию.

Документация производителя

Лист продукта KARL STORZ: блок IMAGE1 S D3-LINK TC302 (рус.)PDF Лист продукта KARL STORZ: блок IMAGE1 S CONNECT II TC201 (рус.)PDF Лист продукта KARL STORZ: источник света POWER LED 300 TL300 (рус.)PDF Брошюра KARL STORZ: IMAGE1 S — модульная платформа камеры (англ.)PDF Брошюра KARL STORZ: система VITOM 3D для микрохирургии и открытой хирургии (англ.)PDF
