Stryker NAV3i

Name: Stryker NAV3i
Brand: Stryker

Навигационная платформа Stryker второго поколения: активная оптическая камера FP6000 на кронштейне с расширенным ходом, 32-дюймовый монитор Full HD, планшетный сенсорный пульт, встроенная камера LiveCam и источник бесперебойного питания. Приложения покрывают краниальную, спинальную, ЛОР-, ортопедическую и травматологическую навигацию.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип слежения: Оптическое
Хирургические направления: Нейрохирургия, Спинальная хирургия, ЛОР, Челюстно-лицевая хирургия, Ортопедия, Травматология
Класс: Премиальный
Страна изготовления: Германия
Тип оптических маркеров: Активные (излучающие)
Исполнение: Мобильная тележка

Характеристики

Тип слежения: Оптическое
Хирургические направления: Нейрохирургия, Спинальная хирургия, ЛОР, Челюстно-лицевая хирургия, Ортопедия, Травматология
Класс: Премиальный
Страна изготовления: Германия
Тип оптических маркеров: Активные (излучающие)
Исполнение: Мобильная тележка
Диагональ дисплея, дюймов: 32
Число дисплеев в базовой конфигурации: 1
Разрешение дисплея 4K: Нет
Сенсорный дисплей: Да
Источник бесперебойного питания: Да
Встроенная обзорная камера (позиционирование, протоколирование): Да
Совмещение с исследованиями: Рентгеноскопия (С-дуга)
Интеграция с операционным микроскопом: Да
Беспроводная передача данных (Wi-Fi): Да
Загрузка исследований из сети клиники (DICOM query/retrieve, PACS): Да
Прикладные пакеты навигации: CranialMap, CranialMap CMF, CranialMap Express, SpineMap 3D, OrthoMap 3D, OrthoMap Versatile Hip, OrthoMap Precision Knee, OrthoMap Express Knee, FluoroMap
Регистрационное удостоверение: РЗН 2017/5659 от 19.02.2026
Коды КТРУ: 32.50.50.190-00002788
Каталожный номер: 7700-800-000 (Stryker NAV3i Navigation Platform)
Навигационная камера: FP6000, активная оптическая технология
Обзорная камера: LiveCam 6CH-00002 (встроена в блок камеры)
Время работы от ИБП: до 6 минут
Вычислительный блок: Промышленный ПК Stryker; оперативной памяти на 60 % больше, чем у платформы предыдущего поколения
Видеовыход: HDMI
Управление: Планшет ввода-вывода с сенсорным экраном; беспроводные кнопки на навигационных инструментах
Наименование по РУ: Система хирургическая навигационная с принадлежностями, исполнение II — стойка навигационная NAV3i
Изготовитель по РУ: Stryker Leibinger GmbH & Co. KG, Германия
Класс потенциального риска: 2б
ОКПД2: 32.50.50.190

Особенности

32 дюйма и планшет вместо клавиатуры

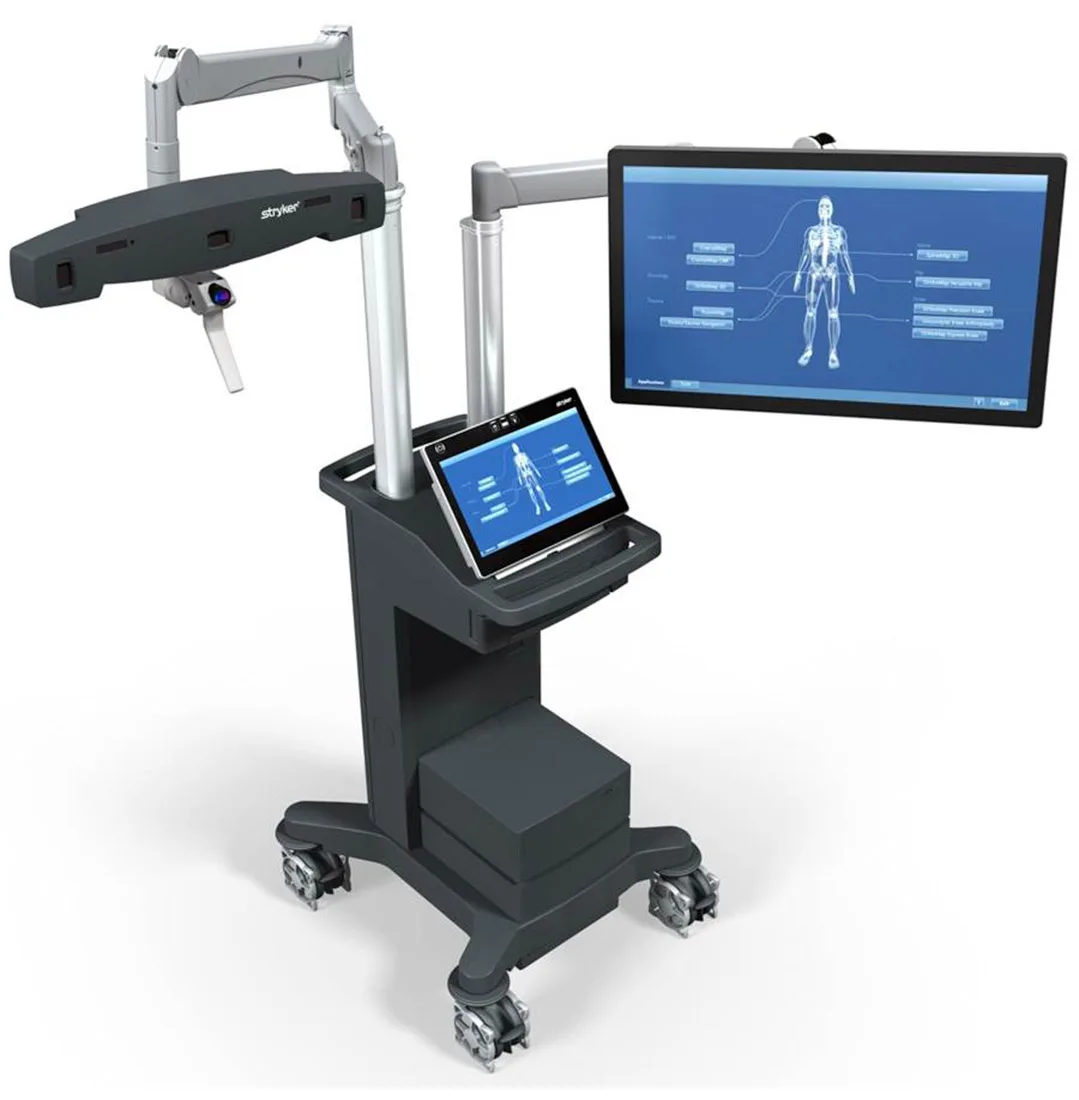

Монитор хирурга у NAV3i вырос до 32 дюймов Full HD — на нём одновременно помещаются срезы, трёхмерная модель и панель инструментов, поэтому переключаться между видами по ходу вмешательства приходится реже. Управление вынесено на планшетный блок ввода-вывода с сенсорным экраном, закреплённый на самой стойке: настройки, выбор приложения и разметку задают касанием, отдельная консоль в зале не нужна. Монитор и камера висят на независимых кронштейнах, так что экран можно развернуть к хирургу, не сбивая положение камеры.

Активная оптика и умные инструменты

Слежение построено на собственной технологии Stryker: маркеры на инструментах не отражают свет, а сами излучают его светодиодами. В независимом сравнении оптических локализаторов (Elfring R. et al., Computer Aided Surgery, 2010) навигационная камера показала наивысшую точность среди оптических систем. Инструменты при этом «умные» — беспроводные кнопки на них управляют программой прямо из стерильной зоны, и хирургу не нужно диктовать команды ассистенту у стойки.

Бесперебойное питание и сеть клиники

В стойку встроен источник бесперебойного питания: он держит систему до шести минут — этого хватает, чтобы корректно завершить навигацию при провале напряжения, а не потерять регистрацию пациента посреди доступа. Исследования подгружаются по сети: платформа работает как DICOM-клиент и умеет query/retrieve, поэтому серию можно забрать прямо из архива клиники, не таская диски. Промышленный компьютер получил больше вычислительного запаса — оперативной памяти на 60 % больше, чем у платформы предыдущего поколения.

LiveCam: камеру видно на экране

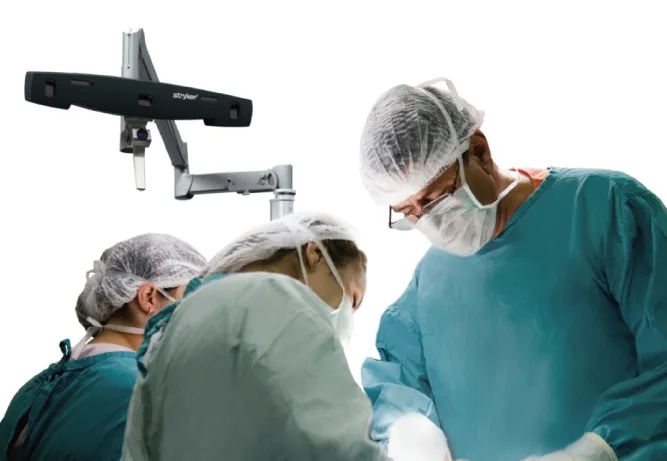

Кронштейн навигационной камеры у NAV3i имеет увеличенный диапазон движения — под положение пациента на боку или на животе камеру подводят, не переставляя стойку. Помогает встроенная камера LiveCam: она показывает на мониторе, что именно «видит» навигационная камера, и позволяет выставить её и инструменты без пробных прогонов. Это сокращает время подготовки к навигации, особенно при нестандартных укладках.

Платформа NAV3i в операционной

В ролике показано, как платформа разворачивается в зале и как строится работа с ней по ходу вмешательства.

Приложения: череп, позвоночник, ЛОР, ортопедия

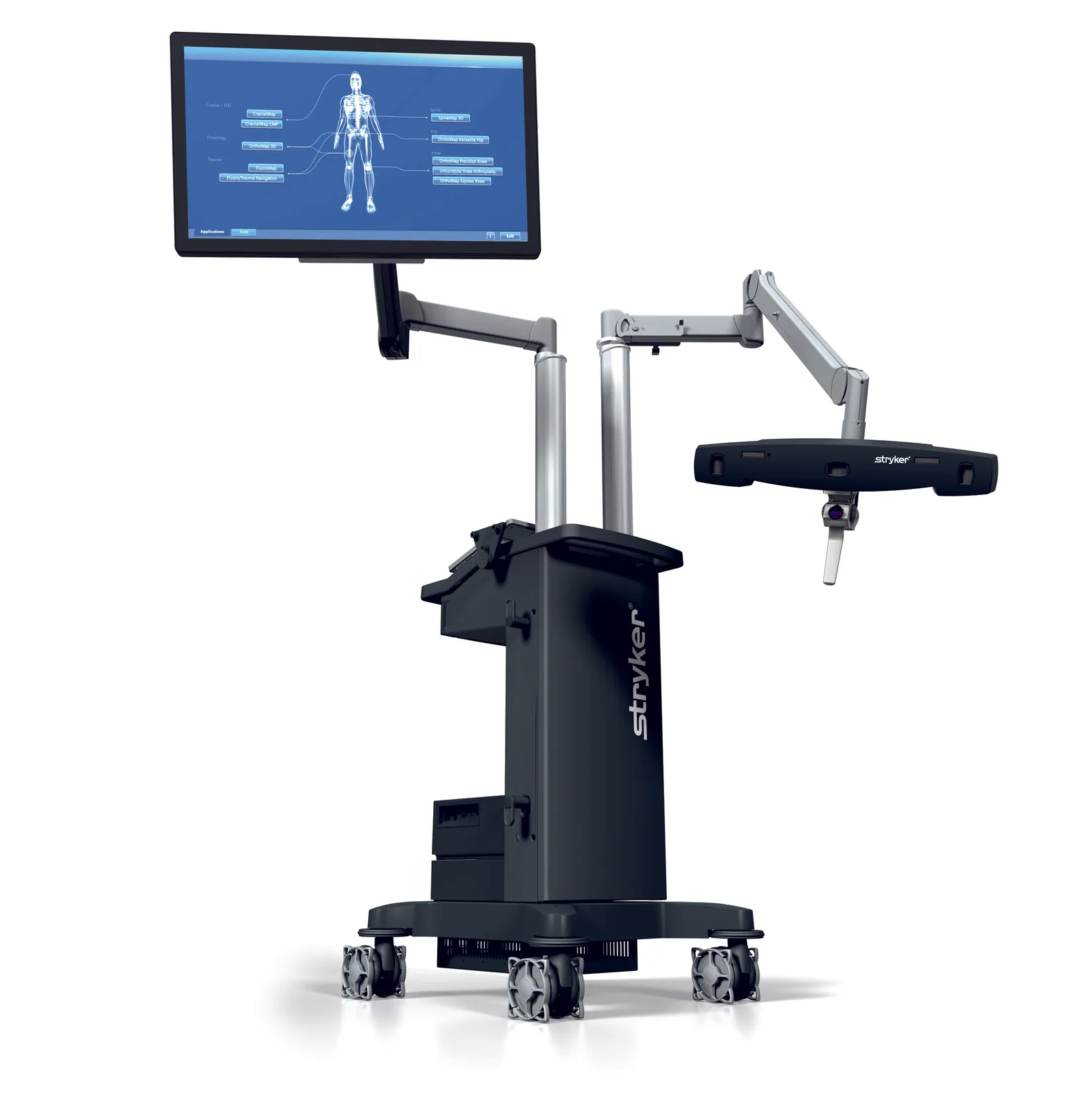

Одна стойка обслуживает несколько специальностей — набор задаётся программными пакетами. На стартовом экране платформы перечислены CranialMap и CranialMap CMF для головы и челюстно-лицевой хирургии, SpineMap 3D для позвоночника, OrthoMap 3D, OrthoMap Versatile Hip, OrthoMap Precision Knee и OrthoMap Express Knee для эндопротезирования, а также FluoroMap и навигация по рентгеноскопии для травматологии. Работу в ЛОР закрывает CranialMap Express: импорт по DICOM query/retrieve, безштифтовая регистрация по маске и навигация штатным инструментом вроде шейвера.

Микроскоп, безрамная биопсия и DBS

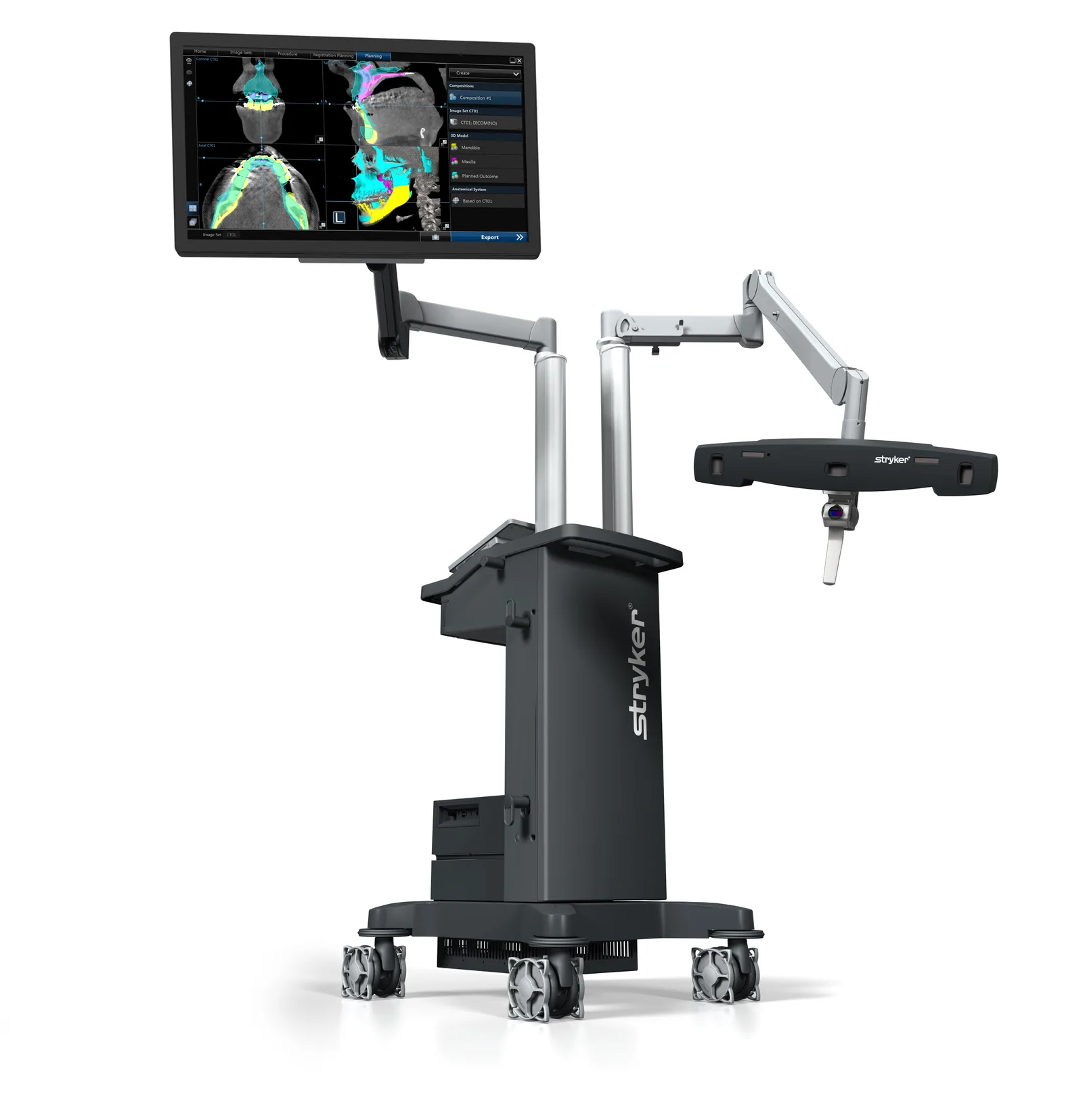

NAV3i — единственная платформа линейки с интеграцией операционного микроскопа: система отслеживает линию визуализации и фокальную точку, и оперирующий видит их на навигационных срезах. Программа CranialMap 3.0 добавляет к этому импорт функциональных наложений DTI и фМРТ, зеркальное наложение здоровой стороны для реконструктивных вмешательств, отдельный вид для биопсии с трёхмерной и целевой проекциями на одном экране и безрамную установку электродов DBS с атласами.

Документация производителя

Брошюра Stryker: навигационная платформа NAV3i (англ.)PDF Брошюра Stryker: навигационное ПО CranialMap 3.0 для NAV3i (англ.)PDF
