Brainlab VectorVision

Name: Brainlab VectorVision
Brand: Brainlab

Навигационная платформа Brainlab: пассивные отражающие маркеры, инфракрасные камеры на пружинном кронштейне и 18-дюймовый сенсорный монитор. Три исполнения — мобильная стойка VectorVision², компактная VectorVision compact и потолочная VectorVision sky.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип слежения: Оптическое
Хирургические направления: Нейрохирургия, ЛОР, Спинальная хирургия, Ортопедия
Страна изготовления: Германия
Сегмент: Государственный, Частный
Тип оптических маркеров: Пассивные (отражающие)
Исполнение: Мобильная тележка

Характеристики

Тип слежения: Оптическое
Хирургические направления: Нейрохирургия, ЛОР, Спинальная хирургия, Ортопедия
Страна изготовления: Германия
Сегмент: Государственный, Частный
Тип оптических маркеров: Пассивные (отражающие)
Исполнение: Мобильная тележка
Диагональ дисплея, дюймов: 18
Число дисплеев в базовой конфигурации: 1
Разрешение дисплея 4K: Нет
Сенсорный дисплей: Да
Совмещение с исследованиями: КТ, МРТ, УЗИ, Рентгеноскопия (С-дуга)
Интеграция с операционным микроскопом: Да
Вывод изображения с эндоскопа: Да
Отдельная станция планирования: Да
Регистрационное удостоверение: ФСЗ 2012/12520 от 06.10.2003 (ЕРУЛ Г004-00110-00/02940244; переоформлено 24.04.2024) — «Система хирургическая навигационная с принадлежностями», модель VectorVision; изготовитель «Брэйнлаб АГ» (Brainlab AG), Германия
Коды КТРУ: 32.50.13.190-00008593
Исполнения платформы: VectorVision² (мобильная стойка), VectorVision compact (пятно 40 × 60 см), VectorVision sky (потолочное крепление)
Камеры слежения: Две инфракрасные камеры на пружинном кронштейне
Регистрация пациента: Указка Softouch, бесконтактная лазерная регистрация поверхности z-touch
Приложения: Краниальная навигация, ЛОР, позвоночник и травма, коленный и тазобедренный суставы, навигация по 3D-рентгеноскопии, УЗ-навигация

Особенности

Пассивные маркеры вместо проводов

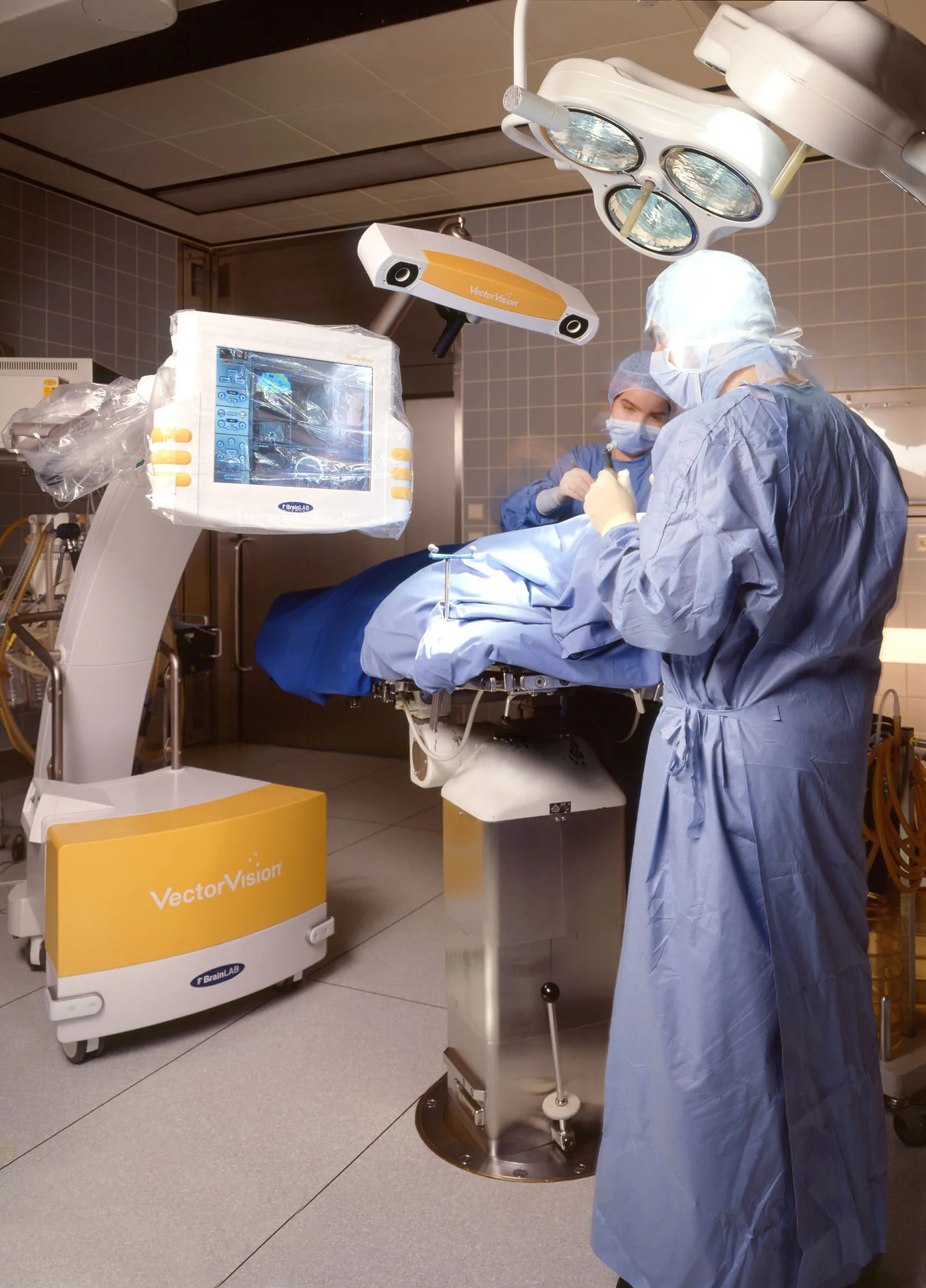

VectorVision построена на пассивной маркерной технологии: инфракрасные камеры подсвечивают отражающие сферы на инструменте и на референтной матрице пациента и вычисляют их положение. Проводов и светодиодов на инструментах нет, поэтому хирург не привязан к системе кабелем, а набор навигируемого инструмента расширяется адаптерами и матрицами калибровки. Камера и монитор собраны в одном мобильном корпусе, камера вынесена на пружинный кронштейн — её разворачивают под конкретную укладку, не двигая стойку.

Управление с сенсорного экрана

Управление системой построено вокруг сенсорного плоскопанельного монитора на 18 дюймов: ни мыши, ни клавиатуры в стерильной зоне не требуется. Это главное отличие платформы от навигационных систем её времени: врач управляет навигацией сам, а не диктует команды ассистенту за компьютером. Программная среда адаптивная: набор экранов и шагов подстраивается под выбранное приложение.

От краниальной навигации до ортопедии

Одна платформа закрывала сразу несколько специальностей: краниальные вмешательства, ЛОР-хирургия, позвоночник и травма, эндопротезирование коленного и тазобедренного суставов. Аппаратная и программная модульность позволяла докупать приложения по мере надобности — система обновлялась под новые программные модули Brainlab, а открытая архитектура не привязывала клинику к имплантатам одной марки.

Микроскоп, эндоскоп и передача данных

У платформы есть интерфейс интеграции операционного микроскопа: навигационная картинка выводится в оптический тракт, а положение микроскопа отслеживается наравне с инструментом. Живое видео с эндоскопа показывается на экране одновременно с навигационными срезами. Сетевой интерфейс отвечает за передачу исследований в цифровом виде, а подготовка пациента и планирование выносятся на отдельную станцию данных, чтобы не занимать саму систему до начала операции.

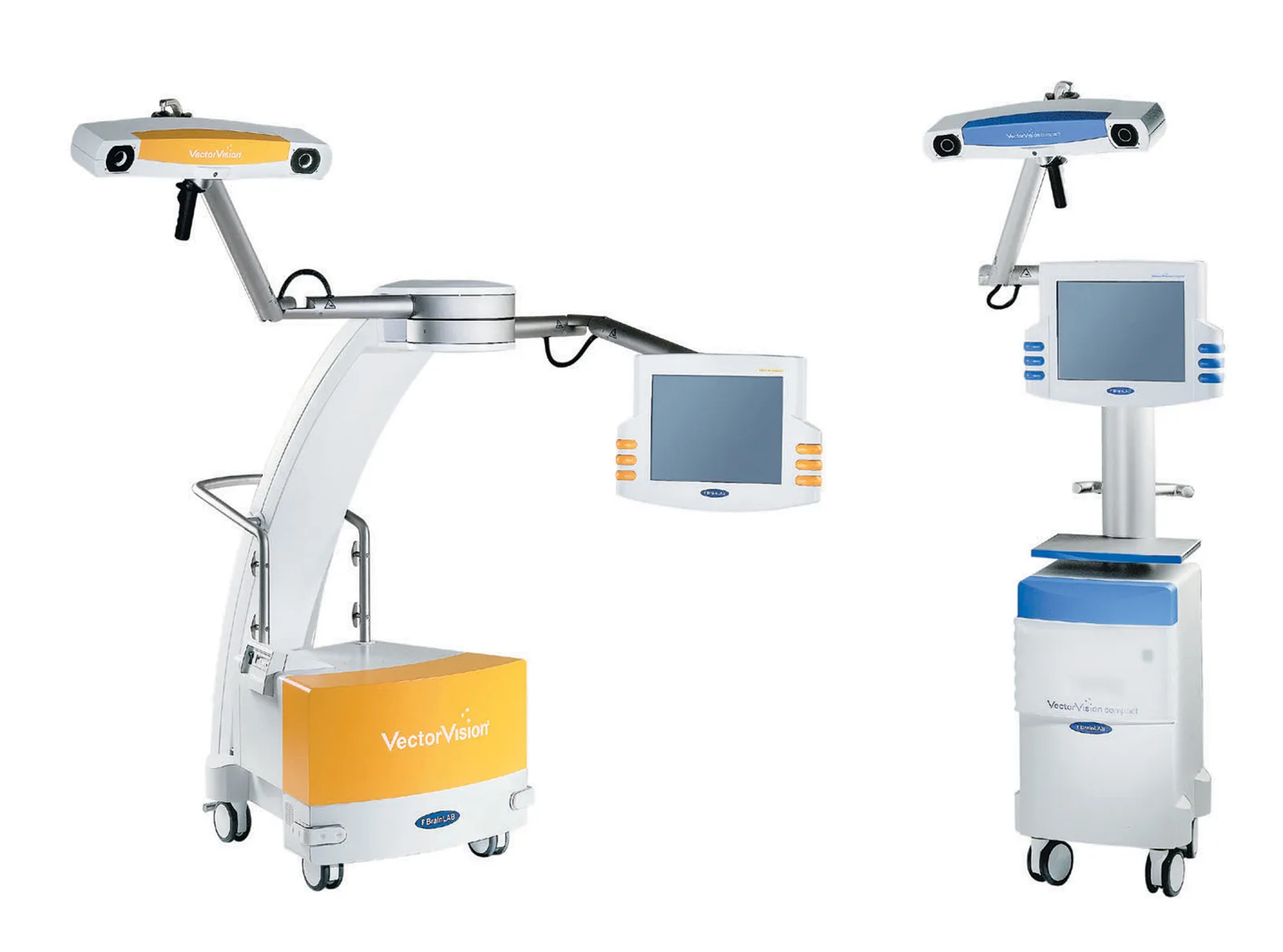

Три исполнения одной платформы

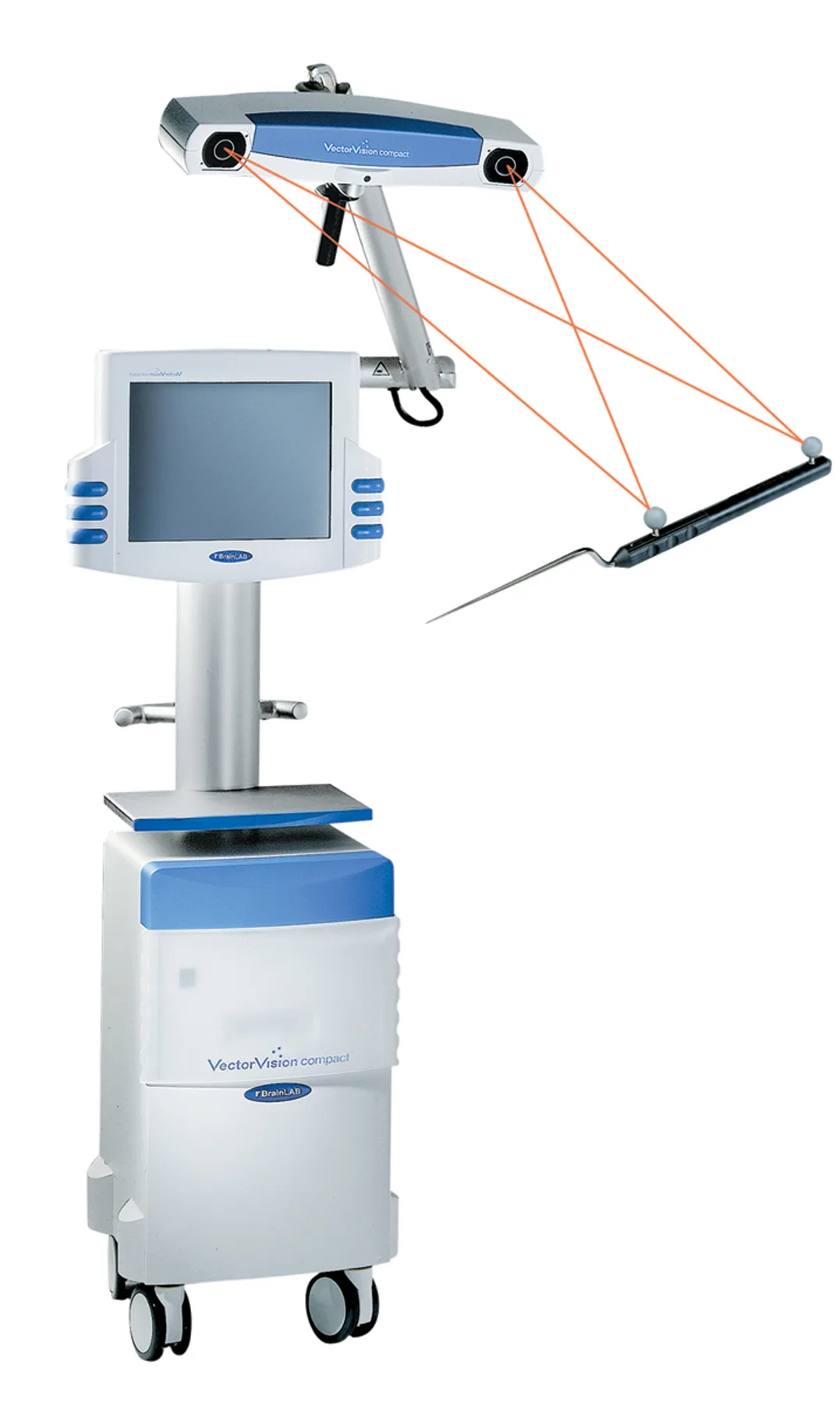

Платформа поставляется в трёх исполнениях. VectorVision² — полноразмерная мобильная стойка, рассчитанная на постоянную работу в зале и модульно расширяемая и по железу, и по софту. VectorVision compact — та же пассивная технология в пятне 40 × 60 см: две камеры на пружинном кронштейне вертикальной колонны, поворотный ЖК-монитор и полка под дополнительную аппаратуру посередине колонны. Третий вариант — потолочный, он описан ниже.

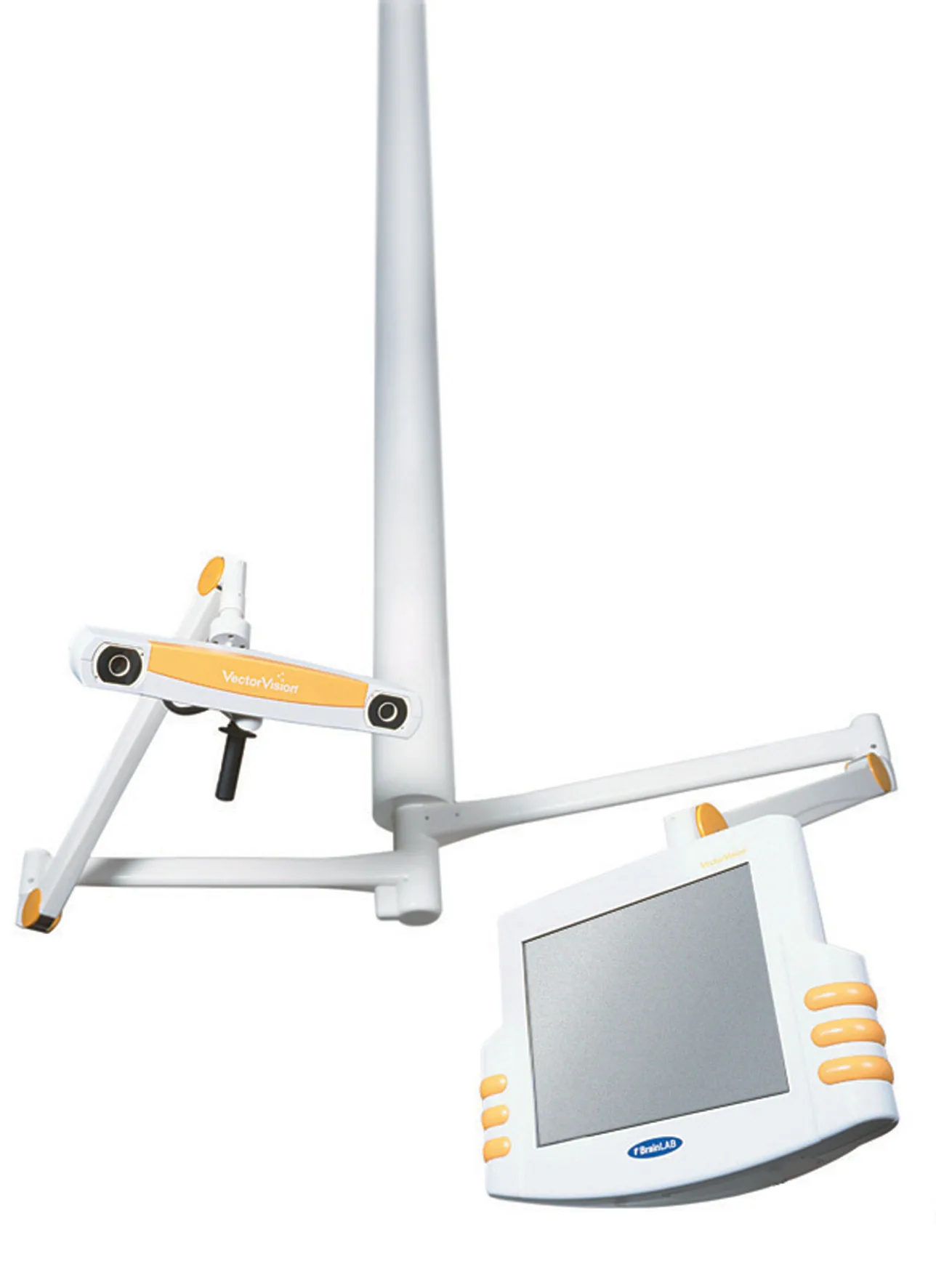

Потолочное исполнение VectorVision sky

VectorVision sky крепится к потолку: камера и сенсорный монитор вынесены на шарнирные консоли и разводятся по залу независимо друг от друга. Пол при этом остаётся свободным, а оснащение навигацией нескольких операционных выходит дешевле, чем закупка отдельной мобильной стойки в каждую. Для клиник, где навигация используется постоянно и в нескольких залах, это основной вариант поставки.

Место в линейке Brainlab

VectorVision — навигационная платформа Brainlab на пассивных отражающих маркерах. Рядом в линейке марки стоят Curve Navigation 17700 и Kick на той же оптической схеме слежения, поэтому бригада, обученная на одной системе, садится за другую без переучивания: логика регистрации пациента, работа указками и набор приложений Brainlab у них общие, а навигируемый инструмент подбирается по тем же адаптерам и матрицам калибровки.
