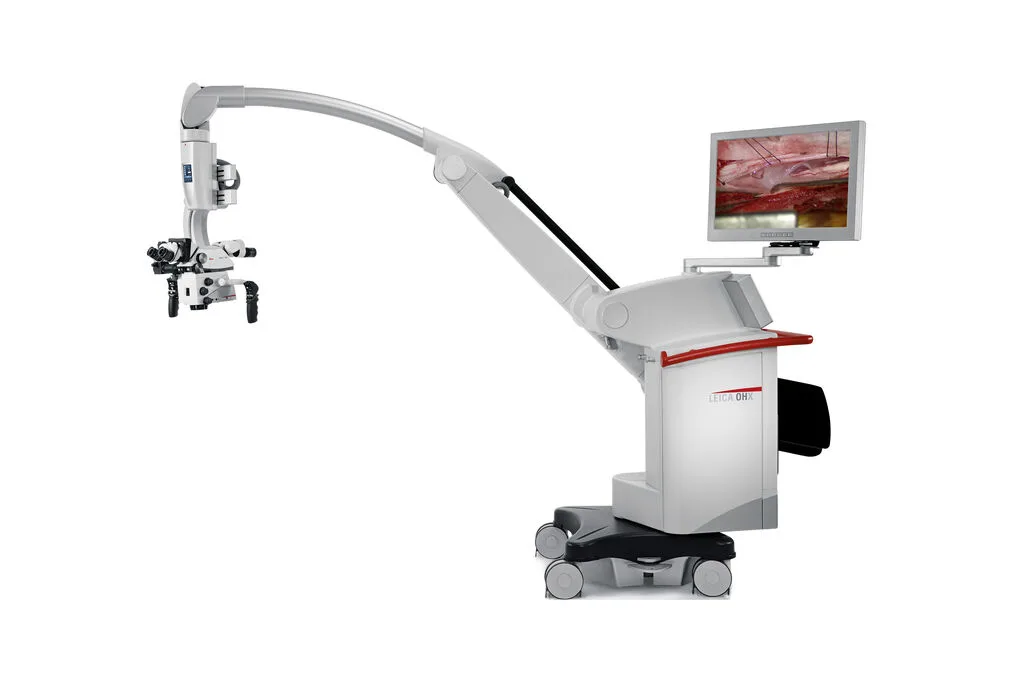

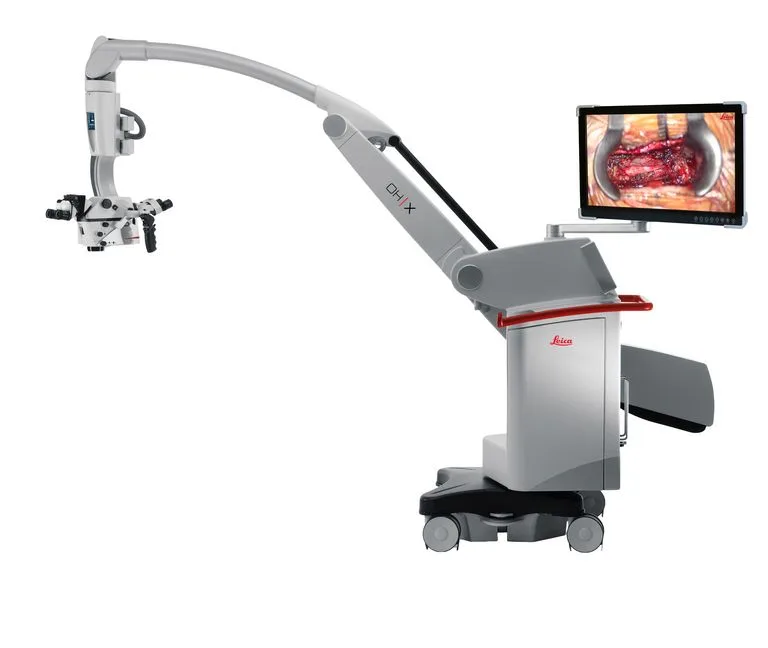

Leica M530 OHX

Name: Leica M530 OHX
Brand: Leica Microsystems
Price: 39418280 RUB
Availability: InStock

Премиальный операционный микроскоп для нейрохирургии, спинальной, реконструктивной и ЛОР-хирургии: технология FusionOptics, два резервирующих друг друга ксеноновых осветителя по 400 Вт, рабочее расстояние до 600 мм и три флуоресцентных модуля — FL400, FL560 и FL800 — в одной машине.

от39 418 280 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Специализация: Нейрохирургия, Спинальная хирургия, Пластическая хирургия, ЛОР
Класс: Премиальный
Страна изготовления: Швейцария
Сегмент: Государственный, Частный
Исполнение: Напольный штатив
Оптика: Апохроматическая

Характеристики

Специализация: Нейрохирургия, Спинальная хирургия, Пластическая хирургия, ЛОР
Класс: Премиальный
Страна изготовления: Швейцария
Сегмент: Государственный, Частный
Исполнение: Напольный штатив
Оптика: Апохроматическая
Наклон тубуса, °: 30…150 / 0…180 / 5…25 / 45 (сменные тубусы), поворот бинокуляра 360°
Окуляры: широкопольные 8,3× / 10× / 12,5× для работы в очках, ±5 дптр
Источник света: Ксеноновый
Регулировка яркости: Да
Автоматическая балансировка: Да
Видеодокументация: Да
Флуоресцентные режимы: Да
Микроскоп ассистента: Да
Модульная конструкция (апгрейд): Да
Тип трансфокатора: Моторизованный трансфокатор
Диапазон трансфокатора: 6:1
Общее увеличение, крат: 1,0×–12,1× (с окулярами 10×)
Множитель увеличения: 1,4× (опция, +40 %)
Рабочее расстояние, мм: 225–600, моторизованный мультифокальный объектив
Максимальное рабочее расстояние, мм: 600
Поле зрения, мм: 17,4–210 (с окулярами 10×)
Лазерный указатель фокуса: Да
Мощность осветителя, Вт: 400
Резервный осветитель: Ксеноновый
Автоматическое поле освещения (диафрагма): Да
Ограничение яркости по рабочему расстоянию: Да
Флуоресцентные модули: FL400 (5-ALA, опухоли), FL560 (жёлтая флуоресценция), FL800 (ICG, сосуды)
Монитор, дюймов: 27 (2D 4K)
Совместимость с навигацией (IGS): Да
Электромагнитные тормоза: Да
Моторизованное XY-перемещение: Да
Габарит основания, мм: 760 × 760
Антимикробное покрытие корпуса: Да
Вес, кг: 335
Регистрационное удостоверение: РЗН 2018/7787
Коды КТРУ: 26.70.22.150-00000079
Наименование медицинского изделия по РУ: Микроскоп операционный Leica М530 ОНХ
ОКПД2: 26.70.22.150
Класс потенциального риска: 1
Уполномоченный представитель производителя в РФ: ООО «БиоЛайн»
Конфигурации оптического блока: IVA530 (ЛОР и нейроотология), ULT530 (нейрохирургия, спинальная, пластическая и реконструктивная хирургия)
Диапазон движения оптического блока: поворот 540°, боковой наклон ±50°, продольный наклон −30°…+120°
Тормоза: шесть электромагнитных тормозов напольного штатива
Кронштейн монитора: гибкая штанга 700 мм, четыре оси поворота и наклона
Тонкая фокусировка ассистента напротив: ±5 диоптрий (конфигурация ULT530)
Нагрузка на интерфейс «ласточкин хвост»: от 6,7 до 12,2 кг
Питание: 100–240 В, 50/60 Гц, 1200 ВА, встроенный автоматический выключатель
Класс защиты: Класс 1
Условия эксплуатации: +10…+40 °C, относительная влажность 30–95 %, давление 800–1060 мбар
Управление: программируемый сенсорный экран, пистолетная рукоятка с 10 программируемыми функциями, беспроводная педаль на 12 функций (опция), ротовой переключатель (опция)

Особенности

FusionOptics: резкость и глубина резкости сразу

В классической оптике разрешение и глубина резкости спорят друг с другом: подняли одно — потеряли другое. FusionOptics разводит задачи по двум отдельным ходам лучей: один канал даёт максимальное разрешение, второй — увеличенную глубину резкости, а мозг хирурга сводит их в одну объёмную картинку. Площадь поля, остающаяся в фокусе, вырастает более чем на 30 %, поэтому перефокусироваться приходится заметно реже. Оптика полностью апохроматическая: цвета тканей естественные, хроматических каёмок по контуру нет.

Ксенон 400 Вт и освещение под малым углом

В штативе стоят две независимые ксеноновые лампы по 400 Вт со своими платами: при отказе основной микроскоп сам переключается на резервную, и операцию не приходится останавливать. Технология Small Angle Illumination собирает свет в узкий пучок, который достаёт до дна глубокой узкой полости и почти не даёт мешающих теней — это одинаково важно и в краниальной хирургии, и при малоинвазивных доступах к позвоночнику. Яркость регулируется плавно, при этом цветовая температура не уходит.

Свет, который не обжигает ткань

Две функции работают на безопасность пациента. BrightCare Plus привязывает яркость к рабочему расстоянию: чем ближе оптика к ране, тем сильнее ограничивается поток — до 60 % снижения интенсивности; расчёт идёт по показаниям встроенного люксметра, то есть по фактической отдаче лампы, а не по формуле, и стареющая лампа не обманывает систему. AutoIris синхронизирует диафрагму с трансфокатором: при росте увеличения поле освещения сужается вместе с полем зрения, и ткань за кадром не пересушивается и не обжигается.

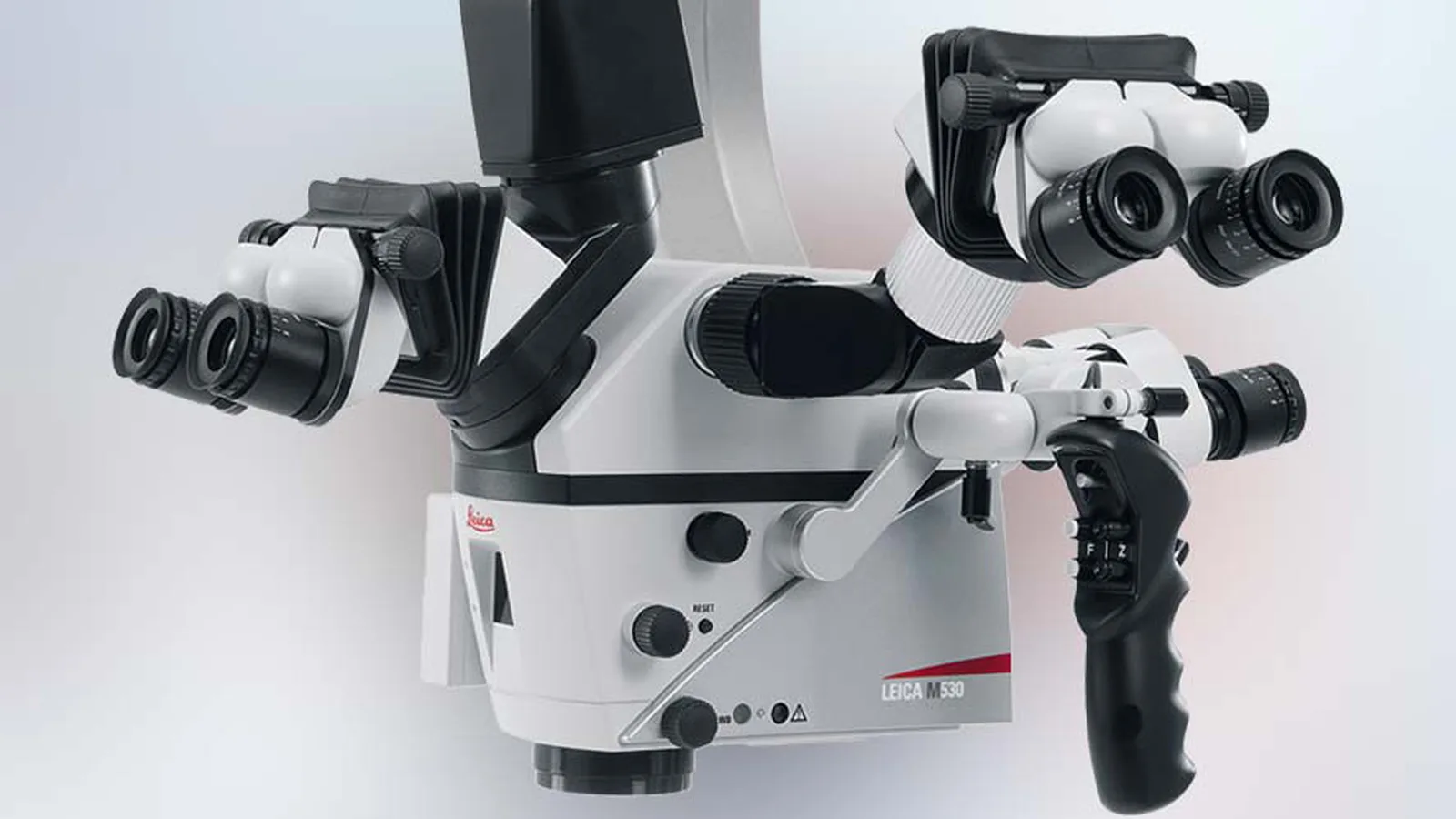

Две конфигурации оптического блока

IVA530 — компактное исполнение под оториноларингологию и нейроотологию: полный стереообзор основному хирургу, полустерео левому или правому ассистенту, интерфейс C-mount под камеру HD C100, сигнал масштабируется до 4K на 27-дюймовый монитор. ULT530 рассчитано на нейрохирургию, спинальную и пластическую хирургию: интерфейсы под бинокуляры левого, правого и заднего ассистента, встроенная камера HD C100, а для ангиографии — чувствительная NIR-камера под FL800. Именно IVA530 закрывает ЛОР-задачи; в России это исполнение известно под обозначением «M530 OHX ENT».

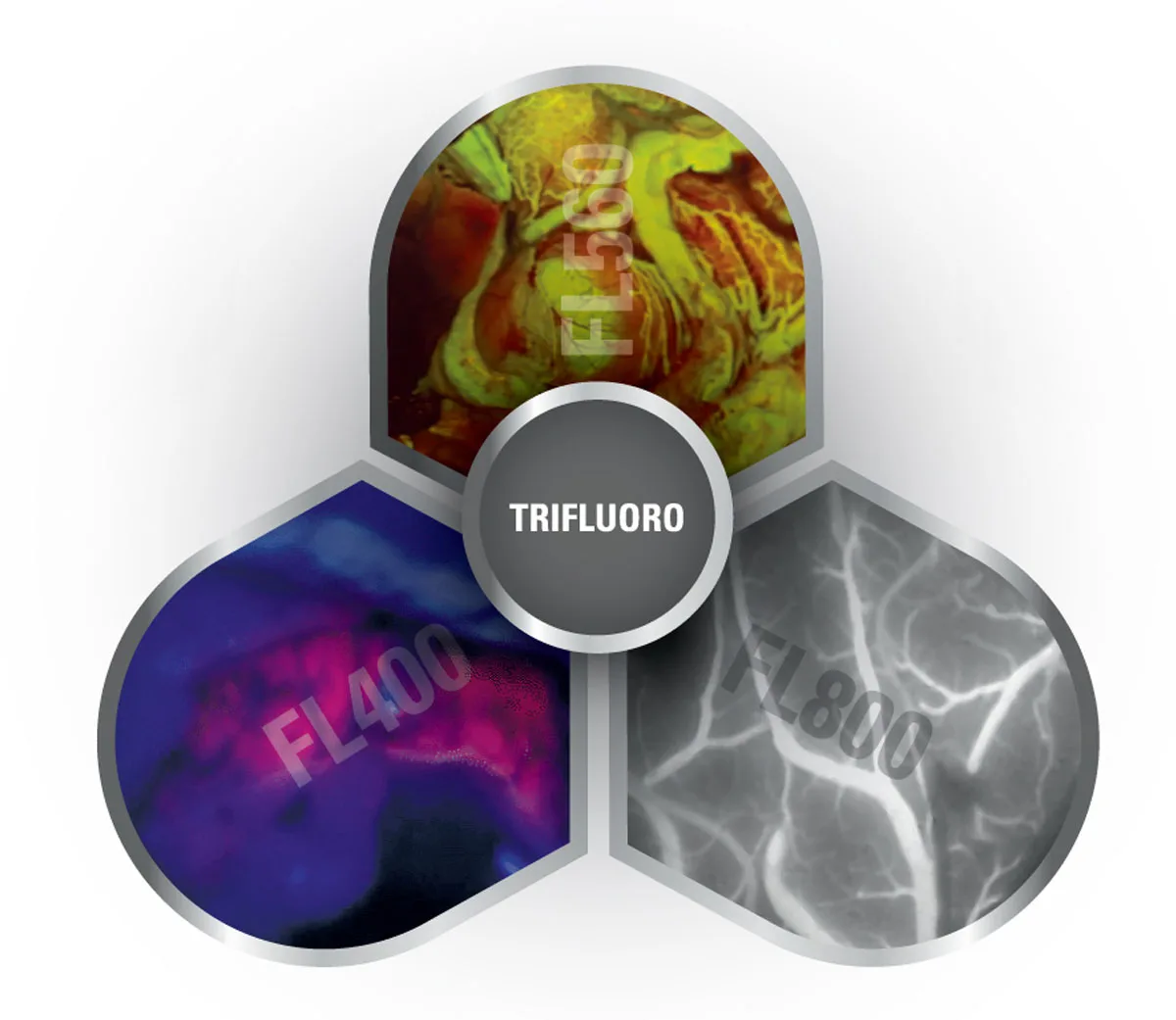

TriFluoro: три режима флуоресценции в одном корпусе

Микроскоп несёт до трёх флуоресцентных фильтров одновременно: FL400 — визуализация опухолей высокой степени злокачественности с 5-ALA, FL560 — жёлтая флуоресценция, FL800 — интраоперационная ангиография с индоцианином зелёным для оценки кровотока. Переключение между режимами — несколькими нажатиями, так что методики можно сравнить прямо по ходу вмешательства, не разрывая рабочий процесс. Состав доступных модулей уточняется при заказе.

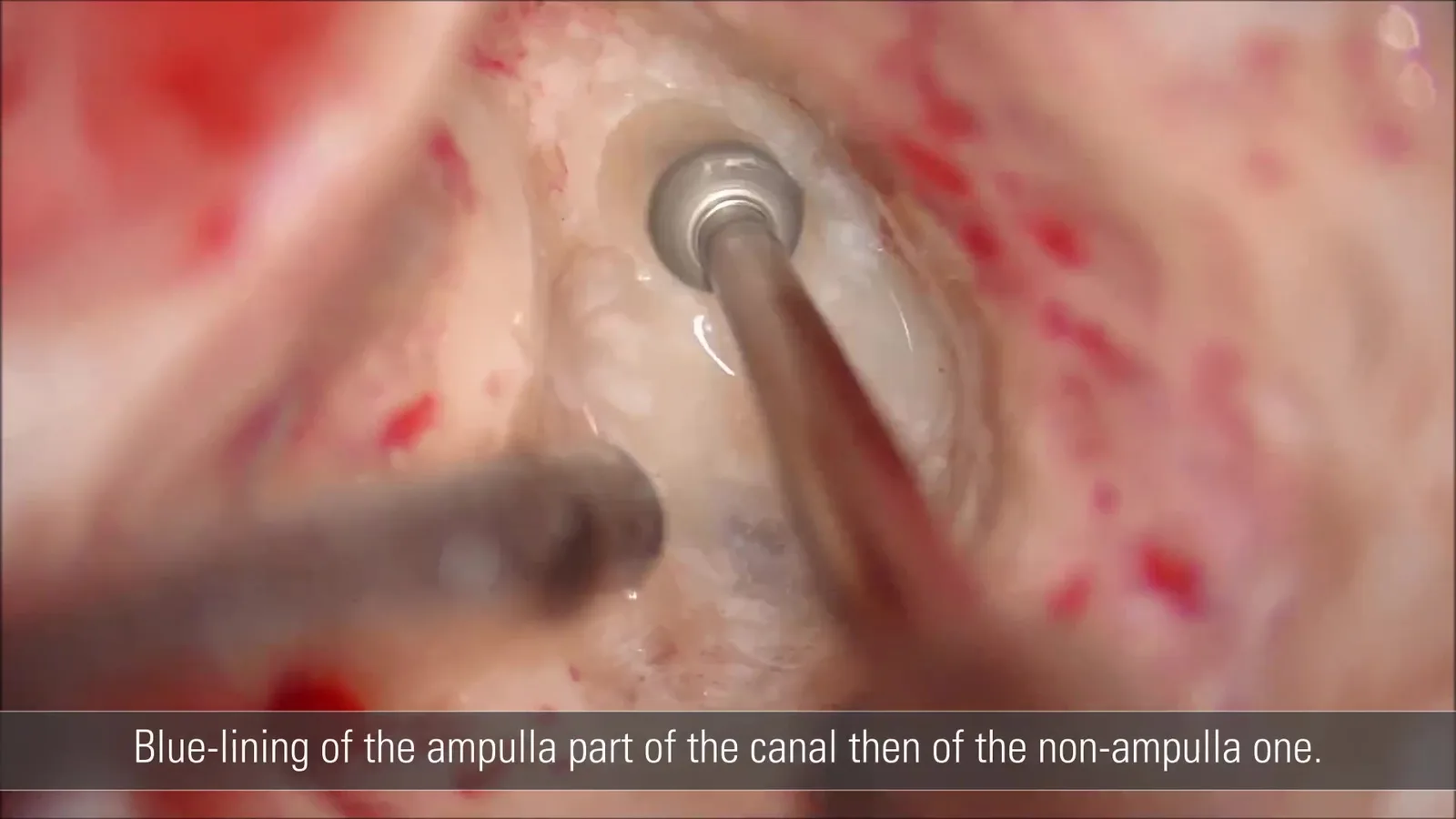

Клинический ролик: отохирургия

Съёмка через оптику M530 OHX в ЛОР-конфигурации: вмешательство профессора Vincent Darrouzet. В ролике видно, как выглядит операционное поле в отохирургии при работе на высоком увеличении.

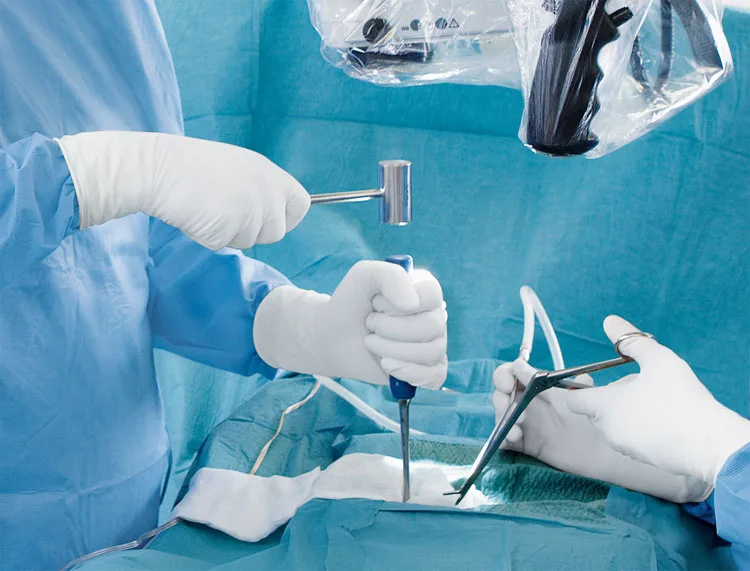

Рабочее расстояние до 600 мм

Моторизованный мультифокальный объектив перекрывает диапазон 225–600 мм с плавной регулировкой и ручной подстройкой. Верхняя граница в 600 мм — это про спинальную хирургию: между оптикой и раной остаётся достаточно места, чтобы свободно заводить и передавать длинные инструменты. Трансфокатор моторизованный, кратность 6:1, общее увеличение от 1,0× до 12,1× с окулярами 10×, поле зрения от 17,4 до 210 мм. Опциональный множитель 1,4× добавляет ещё 40 % увеличения одним нажатием.

Балансировка в два нажатия

Полная автоматическая балансировка всех шести осей запускается одной кнопкой у левой рукоятки — двумя нажатиями, в том числе через стерильный чехол. Шесть электромагнитных тормозов держат оптический блок там, где его поставили, кабели убраны внутрь штатива, ход оптического блока широкий: поворот 540°, боковой наклон ±50°, продольный от −30° до +120°. Моторизованный наклон XY и выборочная фиксация тормозов позволяют доводить положение микроскопа, не перехватывая рукоятки.

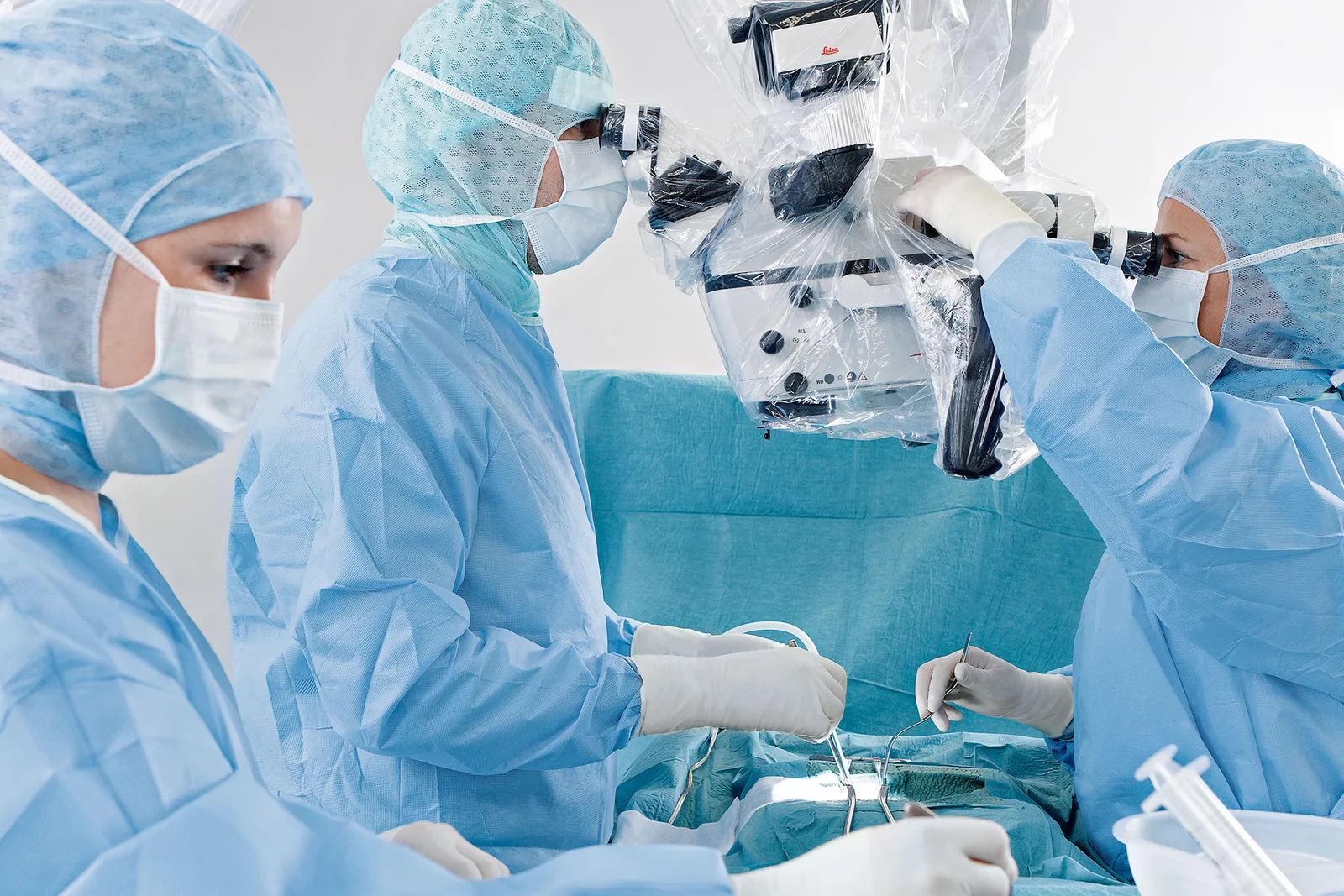

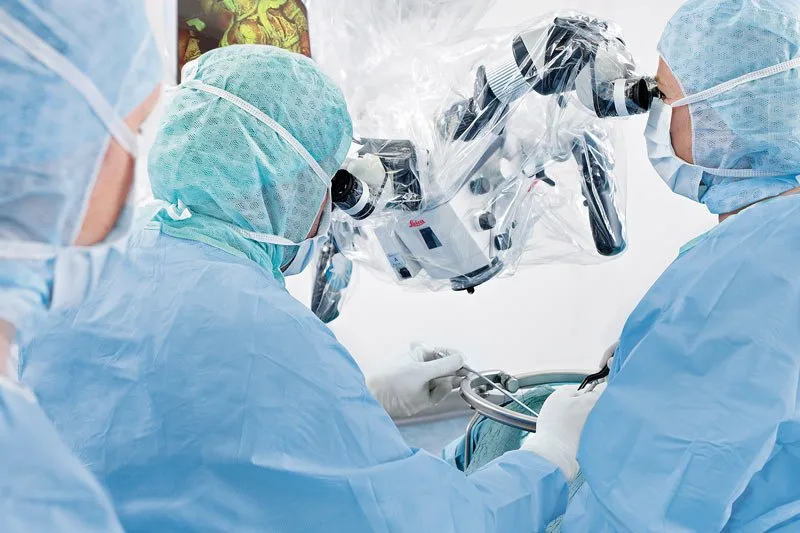

Работа всей бригадой и посадка без напряжения

Оптический блок компактный: расстояние от окуляров до объектива меньше обычного, руки хирурга остаются в естественном положении. Бинокуляры выбираются отдельно для хирурга и ассистента — сменные тубусы с изменяемым углом наклона и полным поворотом на 360°, так что под рост и посадку конкретного человека микроскоп подстраивается за секунды. У ассистента напротив есть независимая тонкая фокусировка ±5 дптр: он может смотреть на свою плоскость, не трогая настройки основного хирурга.

Видео 4K, запись и передача в PACS

Картинка выводится на 27-дюймовый монитор на гибком кронштейне — бригада видит ход операции в реальном времени, кронштейн длиной 700 мм переставляется под любую расстановку. Встроенная камера HD C100 пишет видео и снимает кадры по нажатию кнопки; система документирования EVO 4K добавляет связь с DICOM и PACS и трансляцию на мобильные устройства. Видеотракт и сам микроскоп работают на независимых операционных системах: сбой видео не останавливает вмешательство.

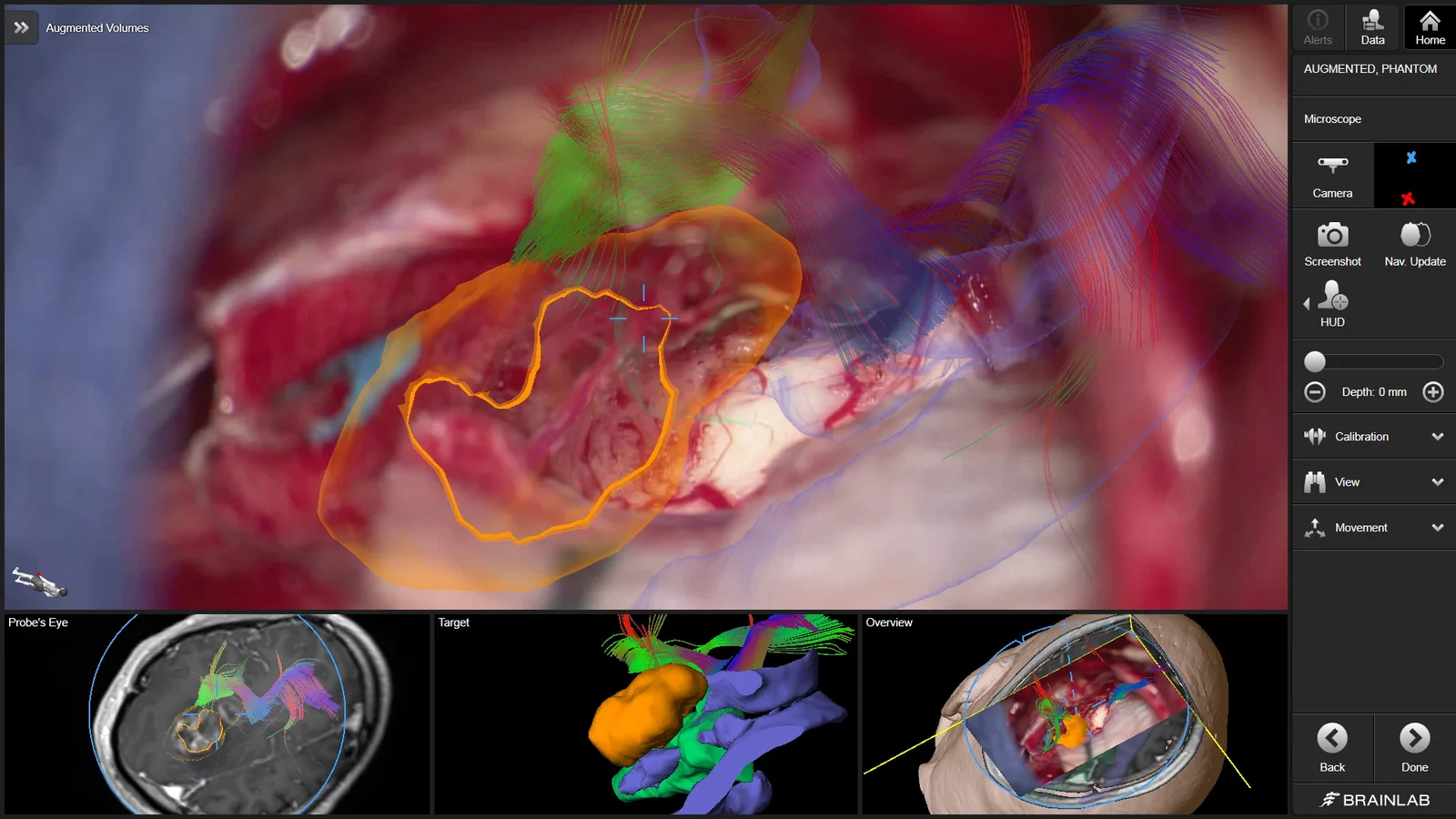

Интеграция с нейронавигацией

M530 OHX стыкуется с навигационными системами ведущих производителей: данные IGS накладываются на изображение в белом свете, а хирург видит анатомические и функциональные ориентиры на мониторе навигации, не отрываясь от поля. В штативе выведены разъёмы для видео, передачи управляющих данных и IGS (CAN, Ethernet), есть выход на внешние мониторы операционной и совместимость с лазерными системами.

Документация производителя

Брошюра Leica Microsystems: M530 OHX with FusionOptics — Neuro, Spine, PRS, ENT (англ.)PDF Руководство пользователя Leica Microsystems: M530 OHX (рус.)PDF Информационный листок Leica Microsystems: антимикробное покрытие (англ.)PDF
