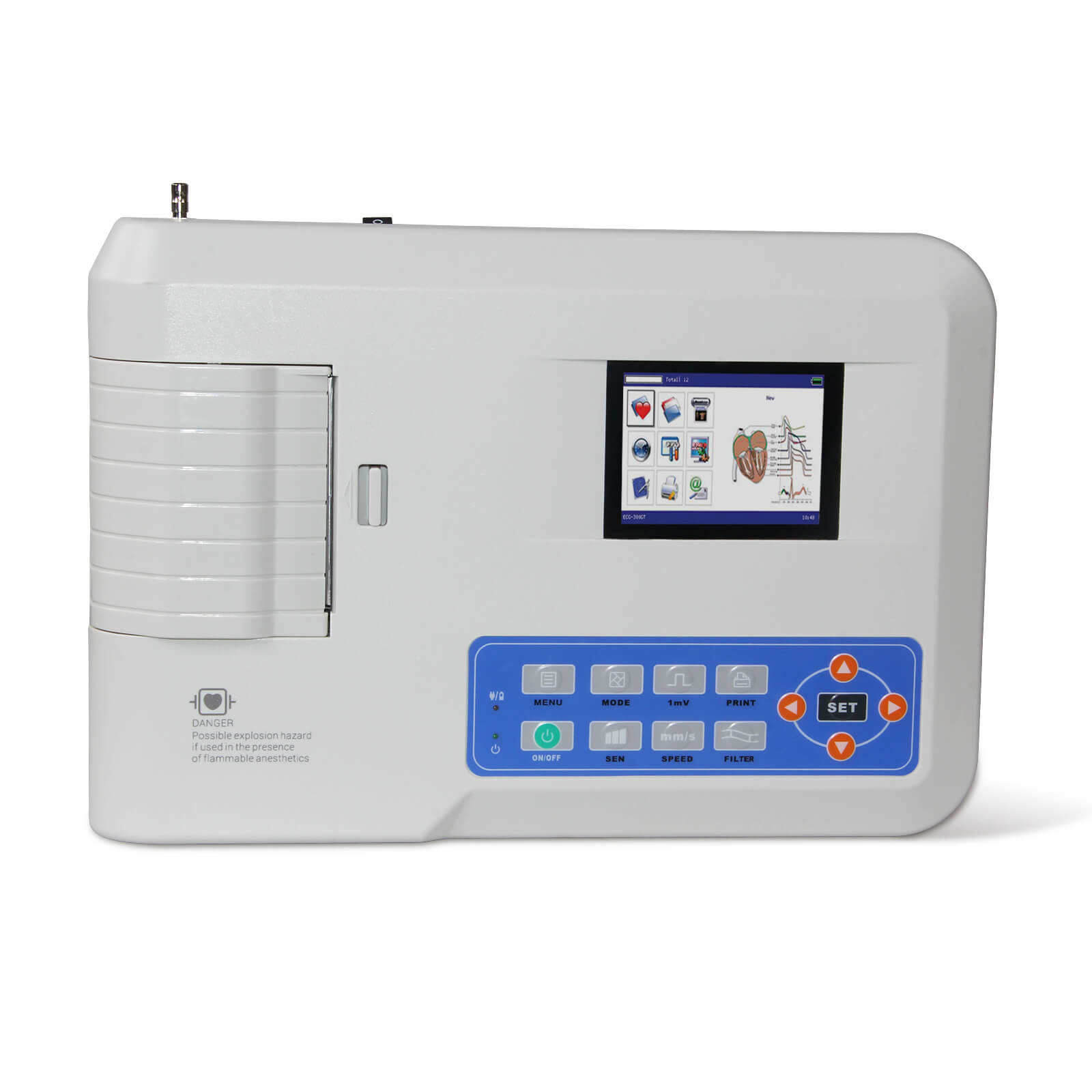

Трёхканальный электрокардиограф массой 1,6 кг: снимает двенадцать отведений синхронно и печатает три канала на ленте шириной 80 мм. Оцифровка на 32 кГц с 24-битным преобразованием, автоматический расчёт параметров с заключением, архив на тысячу исследований и до десяти часов работы от аккумулятора.
Сигнал снимается синхронно по двенадцати стандартным отведениям, а термопринтер выводит его тремя каналами на ленте шириной 80 мм. Раскладка на экране переключается между тремя, шестью и двенадцатью отведениями и показывается вместе с режимом печати, чувствительностью, скоростью протяжки и состоянием фильтров, поэтому сравнивать участки записи можно не выходя из рабочего окна.
Помимо ручного режима доступны автоматические раскладки 4×3, 3×4+1, 3×4, 2×6+1, 2×6, 3-2+1, 3-2, 1×12+1 и 1×12, а также ритмическая запись по четырём, трём и двум отведениям. Длина печатаемого фрагмента настраивается, отдельно включается печать по расписанию — так один прибор закрывает и приём с потоком пациентов, и длительное наблюдение ритма.
Входной тракт оцифровывает кардиосигнал на частоте 32 кГц, форма волны обрабатывается на потоке 1 кГц, точность преобразования — 24 бита. Шаг квантования по амплитуде не превышает 5 мкВ на единицу младшего разряда, собственные шумы ограничены 12 мкВ по размаху, разброс каналов по времени укладывается в 100 мкс. Синусоидальный сигнал 20 мкВ на частоте 10 Гц распознаётся уверенно.
Автоматика считает частоту сокращений, длительность зубца P, комплекса QRS и зубца T, интервалы P-R и Q-T с корригированным Q-Tc, направление трёх электрических осей, амплитуду R в отведении V5, амплитуду S в отведении V1 и их сумму. Результат печатается вместе с готовым диагностическим заключением, поэтому рутинная кардиограмма не требует ручного описания.
Импульсы имплантированного стимулятора выделяются по стандартному отведению II, и запись такого пациента не рассыпается на артефакты. Помехи снимают три фильтра: сетевой на 50 или 60 Гц, миографический на 25 или 35 Гц по уровню −3 дБ и фильтр дрейфа изолинии. Ослабление синфазной помехи превышает 105 дБ, входное сопротивление — не менее 2,5 МОм, постоянная времени — не менее 3,2 секунды.

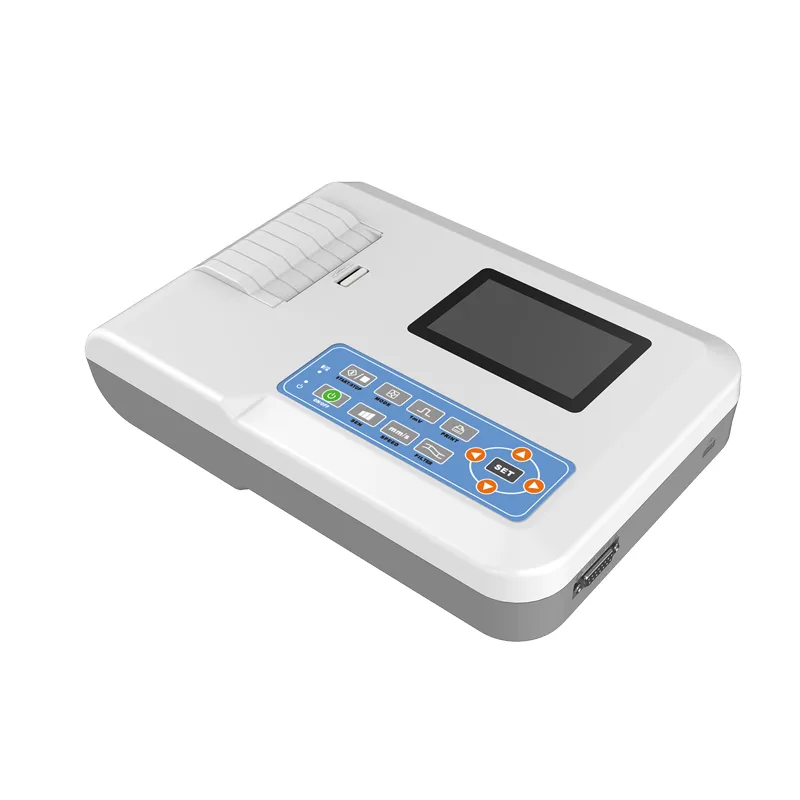

Корпус 315 × 215 × 77 мм массой 1,6 кг переносится одной рукой и помещается в укладку выездной бригады. Литий-ионный аккумулятор 7,4 В ёмкостью 3500 мА·ч даёт до десяти часов в режиме ожидания, свыше трёх часов непрерывной печати или 260 кардиограмм подряд. От сети 100–240 В потребление не превышает 150 ВА, переключение на батарею происходит без участия оператора.
Встроенная память рассчитана не менее чем на тысячу исследований. Любая кардиограмма вызывается из списка для просмотра и статистики, поэтому предыдущая запись пациента остаётся доступной без бумажного архива. Через порт USB накопленный архив выгружается на компьютер, а карточка пациента заполняется полным набором полей — фамилия, пол, возраст, отделение.
Меню и печатный отчёт переключаются на семнадцать языков, среди них русский, украинский, сербский, польский и болгарский. Отведение для ритмической записи выбирается произвольно, что удобно при неровном ритме. Сообщения об отсоединении электрода и об окончании бумаги выводятся на экран сразу, так что испорченный бланк не уходит в архив незамеченным.
