Настольный 12-канальный электрокардиограф с цветным сенсорным экраном 8 дюймов и встроенным термопринтером на бумагу шириной 210 мм. Входная дискретизация 32 кГц при 24-битном преобразовании, автоматический анализ и заключение, восемь форматов печати и русскоязычный интерфейс.

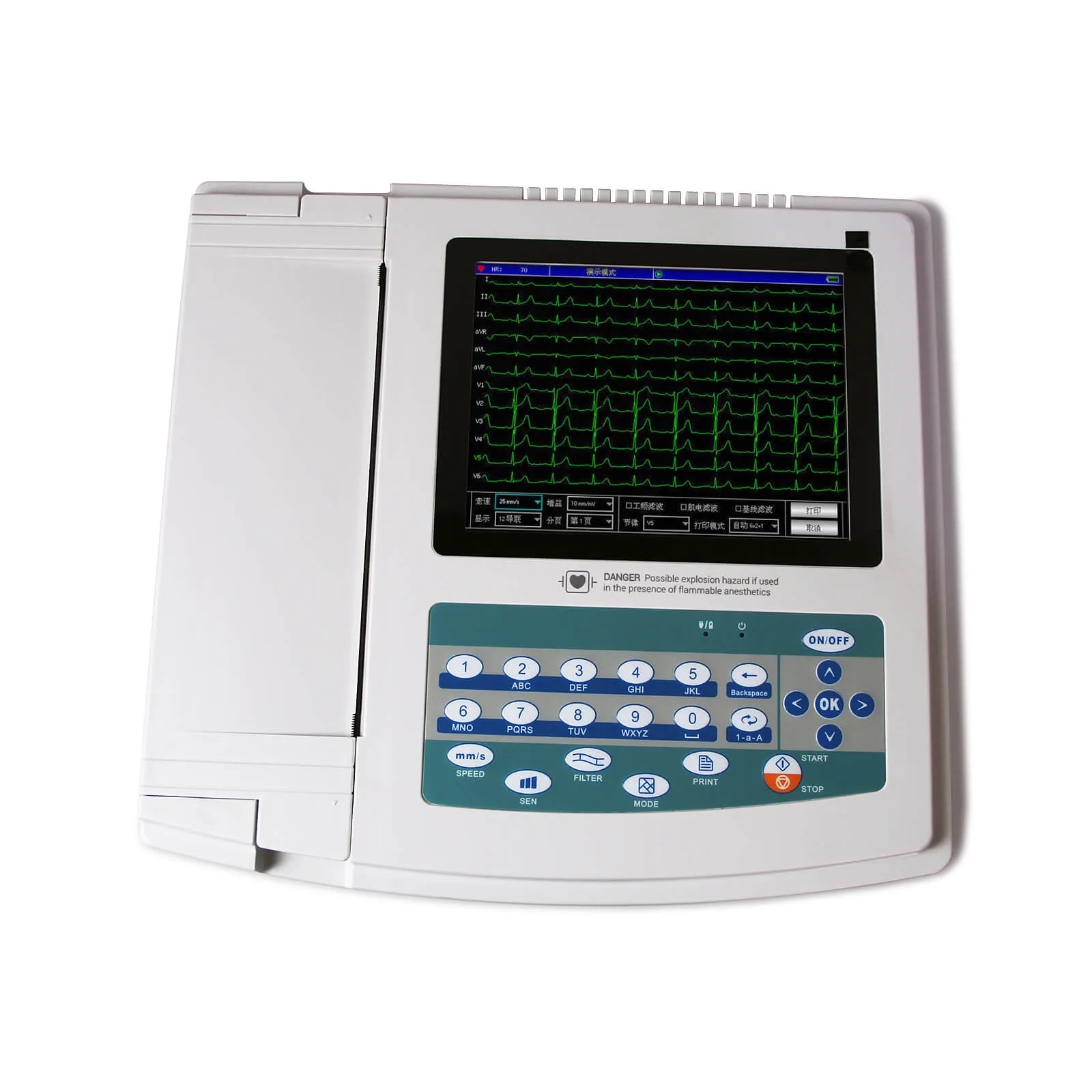

Цветной жидкокристаллический экран высокого разрешения 800 × 600 точек управляется прикосновением или функциональными клавишами. На одном экране одновременно видны кривые в раскладке 3, 6 или 12 отведений, режим печати, чувствительность, скорость протяжки и состояние фильтров — сравнивать записи можно, не переключая окна.
Входной сигнал ЭКГ оцифровывается с частотой 32 кГц, обработка формы волны идёт на потоке 1 кГц, точность преобразования — 24 бита. Уровень собственных шумов не превышает 12 мкВ, шаг квантования амплитуды не более 5 мкВ на единицу младшего разряда, расхождение по времени между каналами меньше 100 мкс.

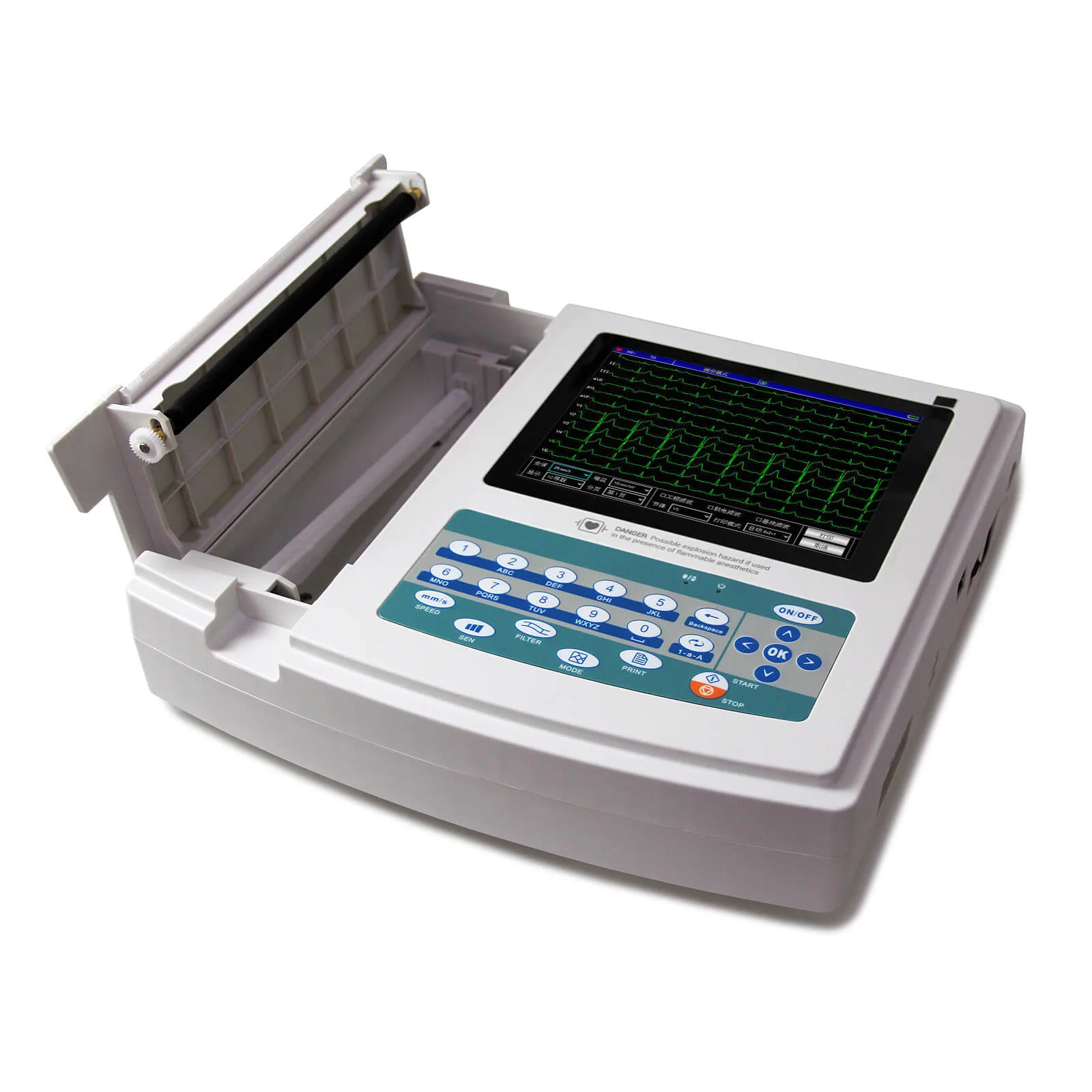

Термопринтер печатает в раскладках 12×1, 6×2+1, 6×2 и 3×4+2, а также ритм по 12, 10, 8 или 6 отведениям, в автоматическом и ручном режимах. Длина печатаемого фрагмента регулируется, отдельно выводятся тренды и гистограммы интервалов RR. Печать по таймеру закрывает сценарий длительного наблюдения ритма.
Импульсы кардиостимулятора детектируются по стандартному отведению II, поэтому запись пациента с имплантированным устройством не рассыпается на артефакты. Помехи снимают три фильтра: сетевой 50 или 60 Гц, миографический 25 или 35 Гц по уровню −3 дБ и цифровой DFT. Ослабление синфазного сигнала превышает 105 дБ.
Прибор считает ЧСС, интервал P-R, длительности P, QRS и T, интервалы Q-T и Q-Tc, электрические оси P, QRS и T, амплитуды R в V5 и S в V1 и их сумму, а затем формирует автоматическое заключение. База случаев хранится в приборе, записи вызываются из списка для просмотра и статистики.
Встроенный литиевый аккумулятор 14,8 В ёмкостью 3500 мА·ч даёт до десяти часов ожидания и более трёх часов непрерывной печати. Прибор работает от сети 100–240 В при потреблении не более 150 ВА и переключается на батарею автоматически — этого достаточно для выезда на дом и для профосмотра на площадке без стабильной сети.
Интерфейс и печатный отчёт доступны на двенадцати языках, включая русский, украинский и казахский. Отведение ритма выбирается произвольно, а данные пациента вводятся полным набором полей — фамилия, пол, возраст, режим съёма, отделение.
Корпус 340 × 320 × 85 мм и масса 3,2 кг позволяют переносить прибор между кабинетами. Вход имеет плавающую схему и защиту от разряда дефибриллятора, рабочая часть класса CF, класс защиты I, входное сопротивление не менее 2,5 МОм, постоянная времени не менее 3,2 с.
