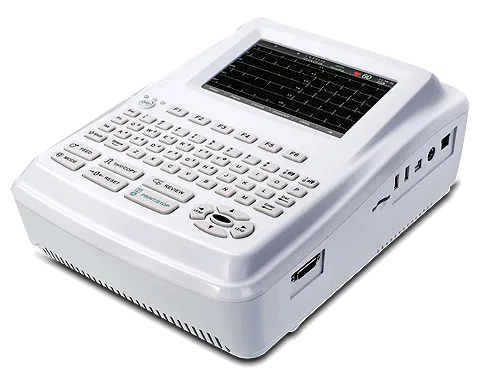

Двенадцатиканальный электрокардиограф с экраном 7 дюймов и полноразмерной алфавитно-цифровой клавиатурой: все двенадцать кривых снимаются, показываются и печатаются одновременно. Частота выборки 64 000 отсчётов на канал, полоса до 500 Гц, отчёт на листах A5, выгрузка в PDF, SCP, FDA-XML и DICOM.

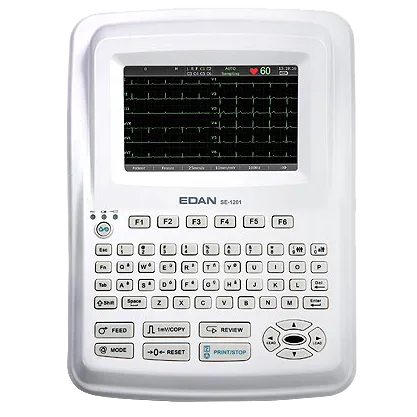

Экран 7 дюймов с разрешением 800 × 480 точек показывает все двенадцать кривых одновременно — свернуть отведения в три или шесть каналов не требуется. Схема отведений на том же экране подсказывает расположение электродов и подсвечивает ненадёжный контакт до начала записи, а предварительный просмотр отчёта позволяет отказаться от печати испорченного бланка.
Частота выборки достигает 64 000 отсчётов в секунду на канал при 24-битном преобразовании, шаг по амплитуде — 0,1192 мкВ на единицу младшего разряда. Входное сопротивление превышает 100 МОм на частоте 10 Гц, собственные шумы ограничены 12,5 мкВ по размаху, а перекрёстные наводки между каналами не выходят за 0,5 мм на бланке.
Полоса пропускания охватывает диапазон от 0,01 до 500 Гц, постоянная времени — не меньше пяти секунд, что сохраняет форму сегмента ST при выраженном дрейфе. Настраиваются четыре фильтра: сетевой, фильтр изолинии с порогом от 0,01 до 0,67 Гц, миографический на 25, 35 или 45 Гц и низкочастотный от 75 до 350 Гц. Ослабление синфазной помехи достигает 140 дБ.
Термопринтер с точечной матрицей печатает на сложенной бумаге шириной 210 мм: штатная пачка — 210 × 140 мм на 144 листа, настраиваемые форматы — 210 × 295 мм и 215 × 280 мм по сто листов. Скорость протяжки выбирается из шести значений от 5 до 50 мм/с с погрешностью ±3 %, плотность записи — 8 точек на мм по амплитуде и 40 точек на мм по времени.
Измерение и интерпретация встроены в прибор и опираются на базы CSE, AHA и MIT, а корригированный интервал считается по пяти формулам — Базетта, Фридеричиа, Фрамингемской, Ходжеса и по QRS. Диапазон измерения частоты сокращений — от 30 до 300 в минуту с погрешностью в один удар; при обнаружении аритмии печать продолжается автоматически.

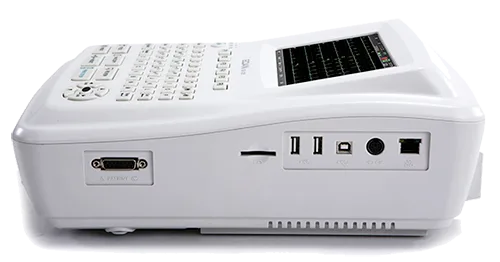

Исследование сохраняется в форматах DAT и PDF, дополнительно настраиваются SCP, FDA-XML и DICOM — этого набора хватает и для архива отделения, и для передачи в медицинскую информационную систему. Данные уходят на компьютер по сетевому порту, обмен ведётся в реальном времени, а порты USB при необходимости отключаются целиком ради защиты записей.
Полноразмерная алфавитно-цифровая клавиатура и ряд клавиш быстрого доступа позволяют ввести фамилию и назначение без экранного набора, а одна кнопка объединяет съём, анализ, печать, сохранение и передачу. К отдельному порту USB подключается сканер штрих-кода, считыватель полиса или удостоверения — идентификатор пациента подставляется в карточку без ручного ввода.
Литий-ионный аккумулятор 14,8 В ёмкостью 2500 мА·ч обеспечивает не менее четырёх часов работы, не менее 250 автоматических отчётов или двух часов непрерывной печати; полный заряд занимает три часа, до 90 % — два. Корпус 361 × 262 × 135 мм массой 4,2 кг заметно компактнее остальных аппаратов линейки и переносится между кабинетами вручную.
