Huvitz HOCT-1

Объёмный скан A512 × B96 записывается за 1,4 секунды при скорости 68 000 A-сканов в секунду — пациент выдерживает фиксацию, и повторять съёмку приходится редко. Суперлюминесцентный диод 840 нм с мощностью на роговице до 650 мкВт даёт осевое разрешение 7 мкм в тканях (при показателе преломления 1,36) и поперечное 20 мкм, шаг отображения по глубине — 3,05 мкм. Этого достаточно, чтобы различать слои от внутренней пограничной мембраны до пигментного эпителия; в базовой модели оптический тракт тот же, что и у старшего исполнения с фундус-камерой.

Для наведения и привязки томограмм прибор строит инфракрасное изображение поверхности глазного дна с полем 40° × 30° при подсветке 760 нм. Врач видит, по какому участку сетчатки прошёл B-скан, и повторяет съёмку по тому же месту на следующем визите. Зрачок расширять не требуется: минимальный диаметр для сканирования — 2,5 мм, а сама съёмка идёт без вспышки, поэтому пациент не жмурится и цепочка снимков не рвётся.

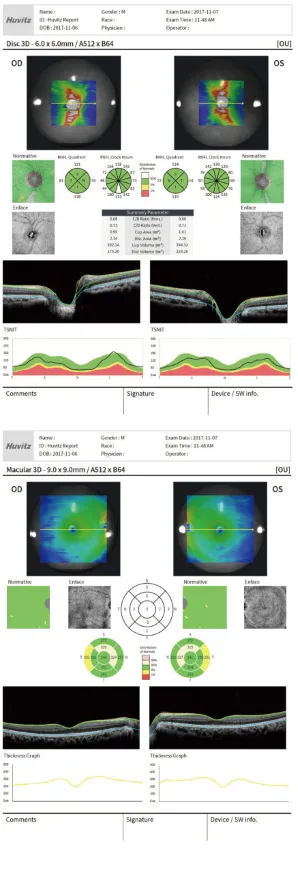

Макулярные протоколы Line, Cross, Radial, Raster и 3D и протоколы диска Circle, Radial, Raster и 3D закрывают повседневный приём без переключения конфигураций. Поле сканирования на глазном дне — от 6 до 12 мм по горизонтали и от 6 до 9 мм по вертикали при глубине 2,34 мм, широкий объёмный скан 12 × 9 мм захватывает макулу и диск одним заходом. Диоптрийная компенсация суммарно от −33 до +33 дптр покрывает высокую близорукость и афакию.

Опциональный ангиографический модуль добавляет к базовой модели карты кровотока сетчатки в зоне от 3 до 9 мм — контраст не вводится, исследование неинвазивное. Кровоток раскладывается по слоям: поверхностное и глубокое сплетения, наружная сетчатка, хориокапилляры, вся сетчатка и произвольно заданный слой; кроме сечений доступны en face, карта толщины и карта с цветовым кодированием глубины. Площадь фовеальной аваскулярной зоны и плотность сосудов вычисляются автоматически, а слежение, шумоподавление и коррекция движения гасят полосовые артефакты, которые иначе ломают ангиограмму.

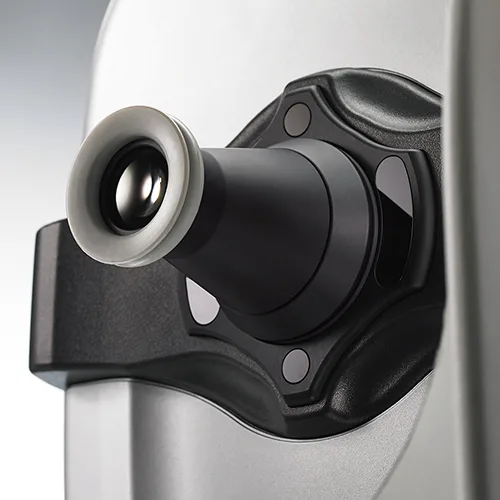

Две сменные насадки переводят HOCT-1 на передний отрезок: стандартная снимает полосу 6–9 мм при глубине 2,3 мм, широкая расширяет кадр до 16 мм, чтобы вся передняя камера уместилась в один срез; рабочее расстояние у обеих — 15 мм. По протоколу ACA Line оценивается угол передней камеры, Anterior Radial даёт радиальные срезы роговицы, а у широкой насадки есть ещё протокол Full. Программа сегментирует слои роговицы, строит пахиметрическую карту и измеряет толщину и угол — отбор на закрытоугольную глаукому и контроль кератопатий выполняются без второго прибора.

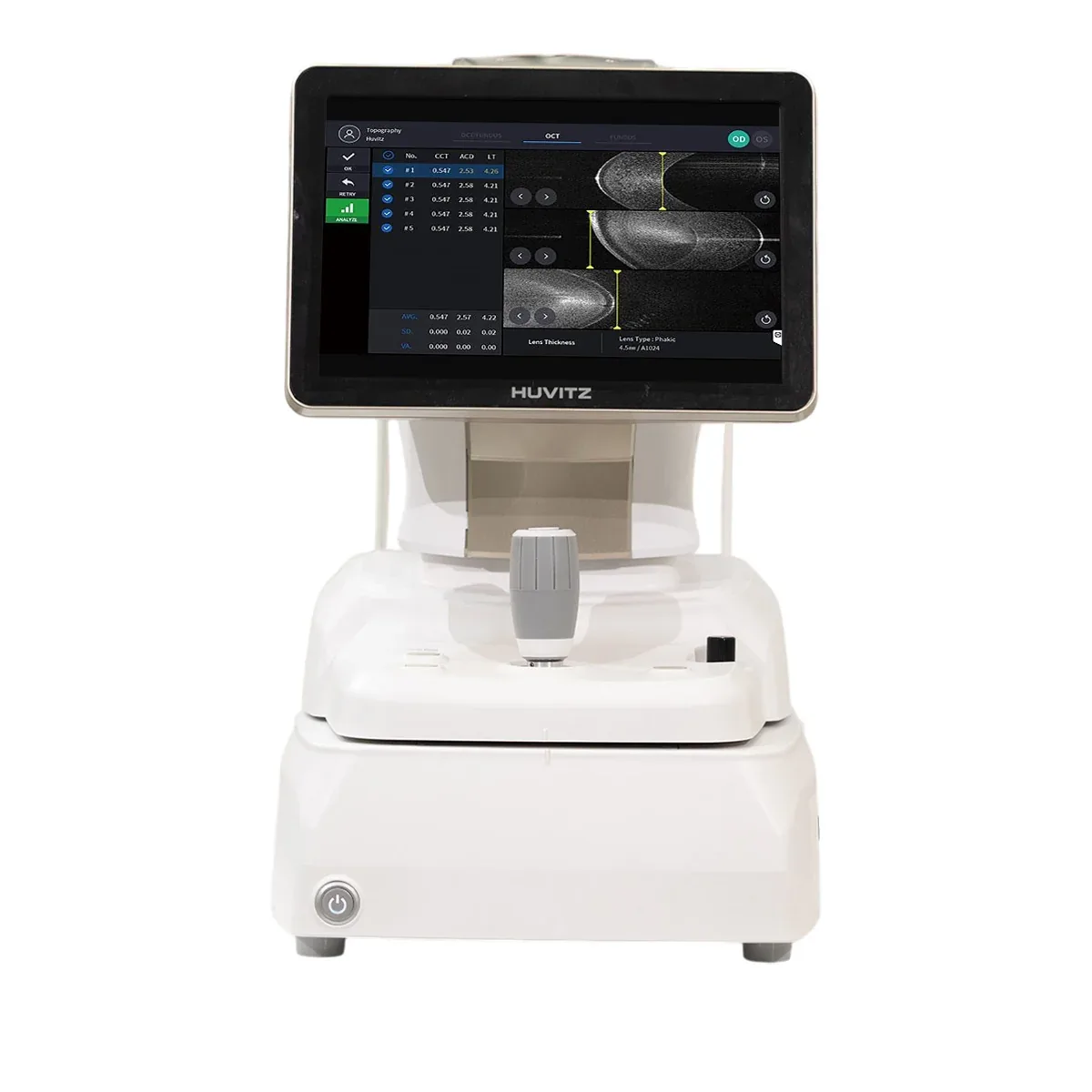

Биометрия и кератотопография ставятся отдельными программными модулями на ту же оптическую схему. Биометрический модуль даёт аксиальную длину глаза, глубину передней камеры, толщину роговицы в центре, толщину хрусталика и расстояние «от белого до белого» (WtoW); топографический — аксиальную и тангенциальную карты роговицы со скринингом кератоконуса. Так базовый ОКТ дорастает до прибора предоперационного обследования при катаракте, и клинике не нужны отдельные биометр и топограф.

Результаты открываются через систему HIIS-1 в браузере — Chrome, Safari или Internet Explorer, — а на компьютерах врачей ничего не устанавливается. Доступ рассчитан на несколько пользователей одновременно: динамика прогрессирования, сравнение визитов и объёмная 3D-модель скана работают прямо в веб-интерфейсе. Пока лечащий врач разбирает исследование у себя в кабинете, прибор уже принимает следующего пациента — очередь к томографу не зависит от того, кто смотрит снимки.

В полностью автоматическом режиме прибор сам выставляет оптическую головку по X и Y, выходит на рабочее расстояние по Z и подстраивает фокус под рефракцию пациента; смещение головы компенсируется автослежением в пределах 30 мм по высоте и 10 мм в стороны и вперёд-назад. Smart Scan Technology отслеживает моргание и движение глаза, поэтому линия сканирования не уходит с намеченного участка. Для сложных случаев — плотная катаракта, косоглазие, слабый сигнал — предусмотрен полуавтоматический режим, где наведение остаётся за оператором.
