ZEISS CLARUS 700

Name: ZEISS CLARUS 700
Brand: ZEISS

Немидриатическая ультраширокоугольная фундус-камера ZEISS: истинный цвет за счёт широкополосного линейного сканирования, поле 133° одним снимком и до 267° панорамой, оптическое разрешение 7,3 мкм и полный набор методик — от аутофлюоресценции до одновременной флюоресцентной и индоцианиновой ангиографии с видеозаписью.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Мидриаз: Немидриатическая
Принцип съёмки: Широкополосное линейное сканирование (BLFI)
Портативное исполнение: Нет
Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный

Характеристики

Мидриаз: Немидриатическая
Принцип съёмки: Широкополосное линейное сканирование (BLFI)
Портативное исполнение: Нет
Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Поле обзора за один снимок, °: 133
Поле обзора по режимам: 133° — один снимок, 200° — два снимка, до 267° — панорама из шести
Сшивка панорамы из нескольких снимков: Да
Режимы съёмки: Цветной снимок, Разделение RGB-каналов, Флюоресцентная ангиография (ФАГ), Ангиография с индоцианином (ИЦЗА), Аутофлюоресценция, синяя (FAF-B), Аутофлюоресценция, зелёная (FAF-G), Инфракрасная съёмка, Стереопара, Съёмка переднего отрезка / внешняя
Одновременная ФАГ + ИЦЗА: Да
Видеорежим (запись ангиографической серии): Да
Источник света: Светодиоды (LED), Лазер
Оптическое разрешение, мкм: 7.3
Минимальный диаметр зрачка, мм: 2.5
Рабочее расстояние, мм: 25
Компенсация аметропии, дптр: от −24 до +20 дптр, плавно
Скорость съёмки: живое ИК-превью 10 кадров/с, экспозиция ≤ 0,2 с
Автоматические функции: Автофокус, Автоусиление, Автосшивка панорамы, Автоопределение стороны (OD/OS), Автояркость серии
Алгоритмы на основе ИИ: GazePoint — автоматическая коррекция проекционных искажений по углу взгляда
Сравнение снимков в динамике: Да
Наложение сетки ETDRS: Да
Диагональ монитора, дюймы: 22
Сенсорный экран: Да
Встроенный компьютер: Intel Core i5-6500TE, 32 ГБ ОЗУ, Windows 10
Объём хранилища снимков: 2 ТБ, не менее 200 000 снимков
Приборный стол в комплекте: Штатно, с доступом для кресла-коляски
Интерфейсы: USB 3.0 × 4, RS-232 × 2, Gigabit Ethernet × 2 (гальванически развязанный), HDMI, DisplayPort
Габариты (Ш × Г × В), мм: 362 × 546 × 676
Вес, кг: 23.6
Электропитание: 100–240 В, 50/60 Гц
Класс электробезопасности: IEC 60601-1, класс I
Длины волн освещения (цветной режим): синий 430–480 нм, зелёный 480–600 нм, красный 600–650 нм
Длины волн ангиографии и аутофлюоресценции: ФАГ — 480–510 нм, FAF-G — 480–570 нм, FAF-B — 430–480 нм, ИЦЗА и ИК — 780–800 нм
Приборный стол: 916 × 615 × 711–925 мм, вес около 38 кг, электроподъём, доступ для кресла-коляски
Монитор рабочей станции: 22" Full HD MVA LCD со светодиодной подсветкой, 1920 × 1080, ёмкостный мультитач; VESA 75/100 мм

Особенности

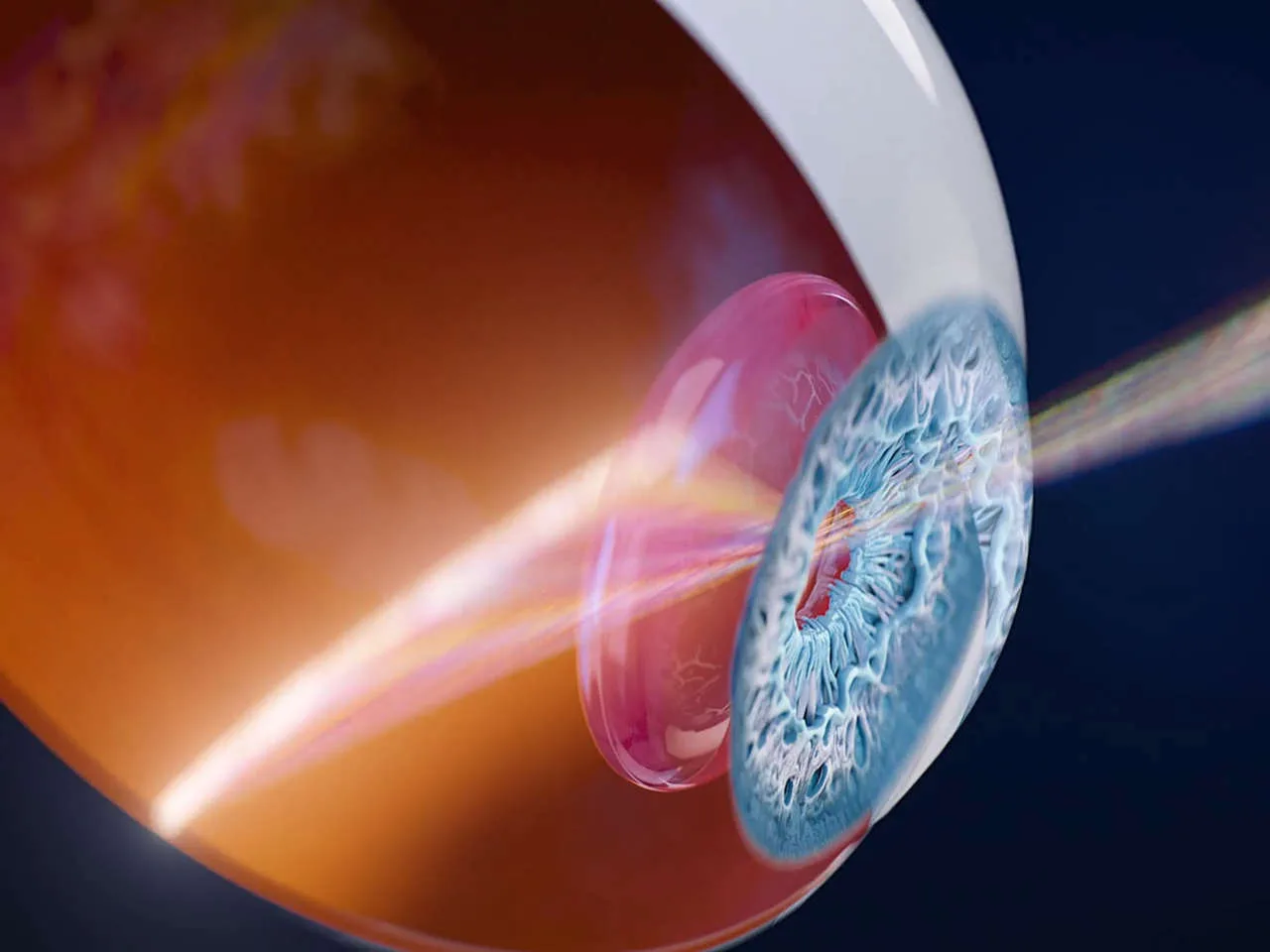

Истинный цвет вместо «псевдоцвета»

В основе CLARUS лежит Broadline Fundus Imaging: по сетчатке движется широкая полоса света, а красный, зелёный и синий светодиоды зажигаются последовательно — из трёх засветок собирается снимок в естественных цветах. В отличие от лазерных сканирующих систем с двумя длинами волн, цвет здесь не моделируется, а измеряется. Второй эффект узкой полосы освещения: свет не идёт по тому же пути, что и наблюдение, поэтому блики и флюоресценция переднего отрезка не попадают в кадр, и периферия остаётся чистой.

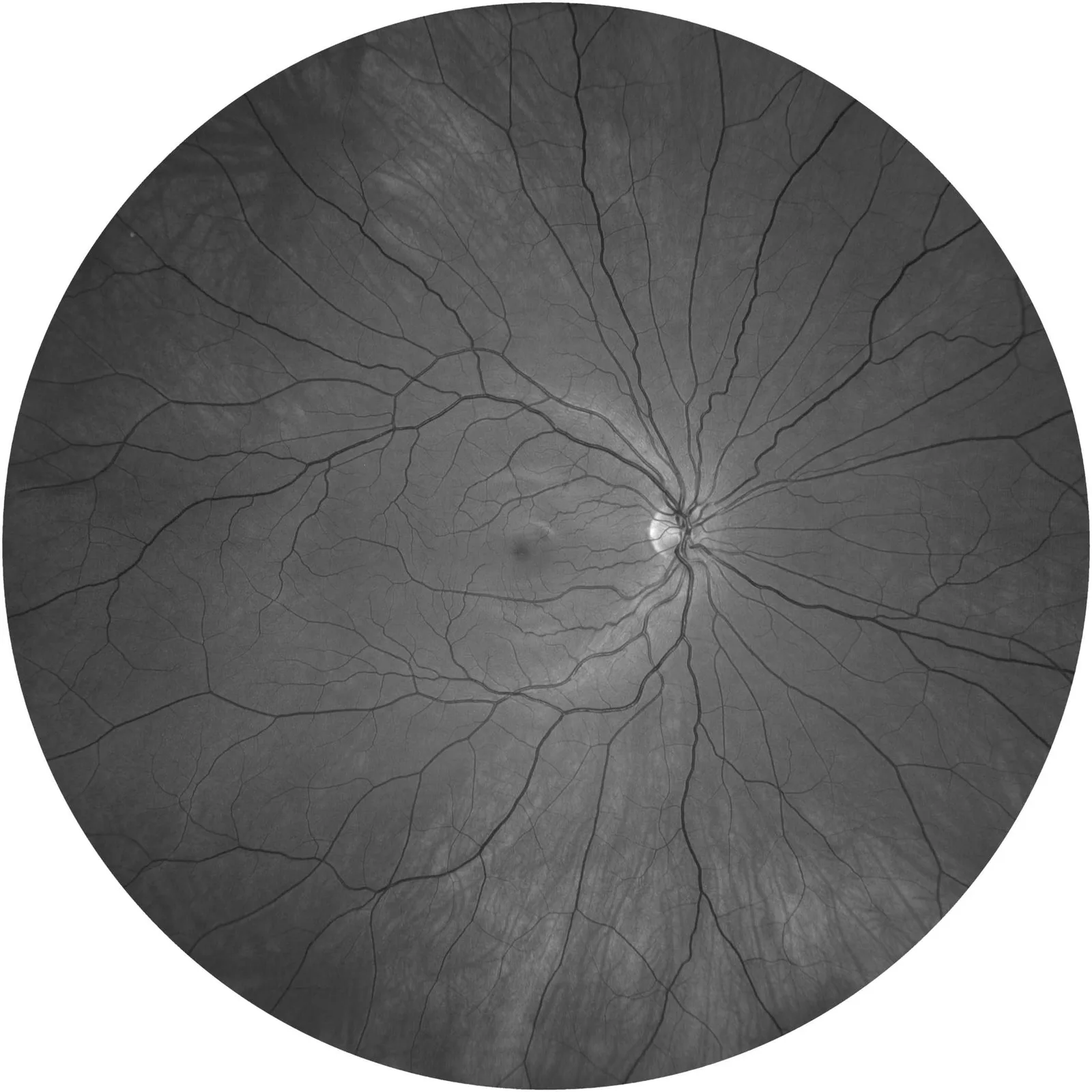

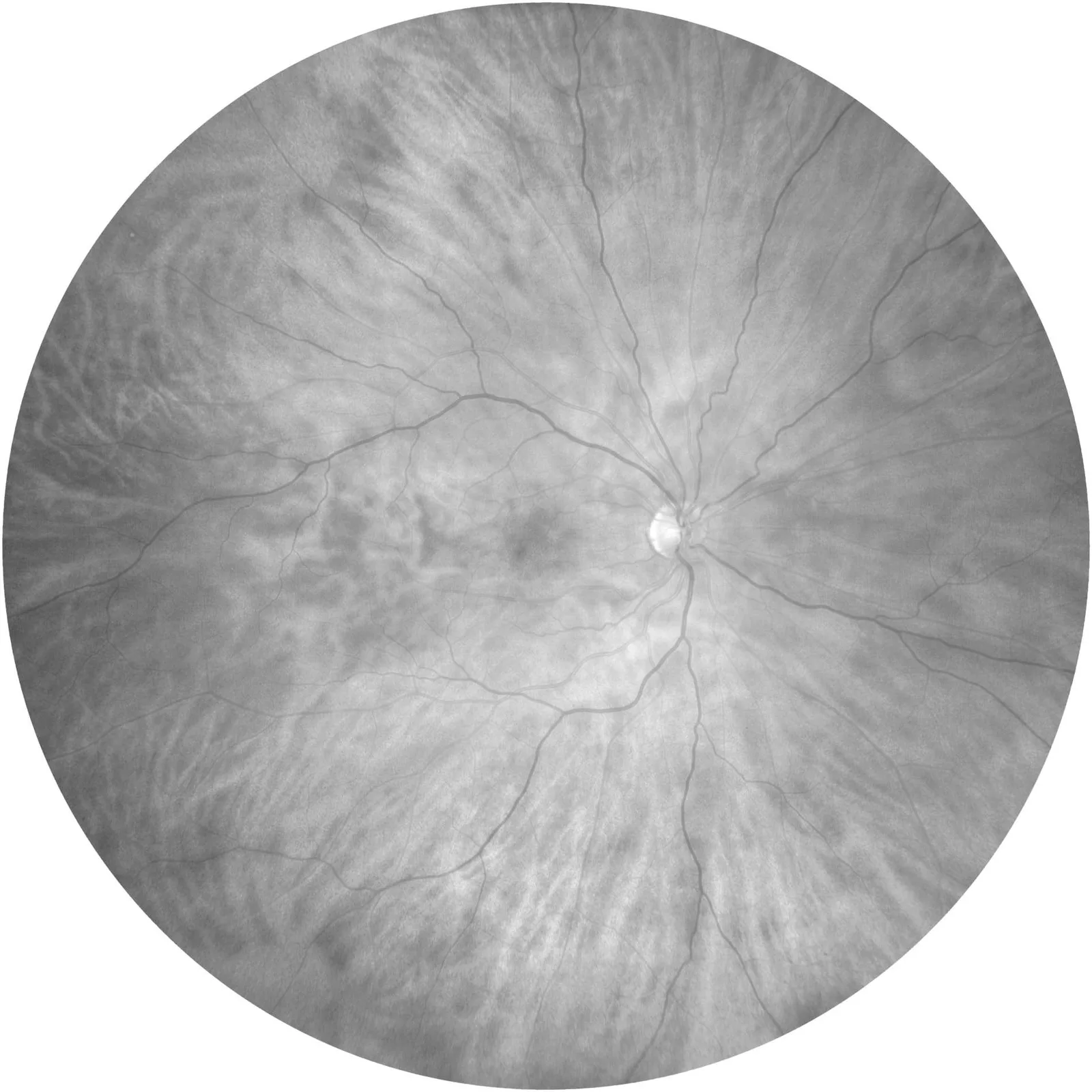

ZEISS CLARUS 700 — Три канала одного снимка

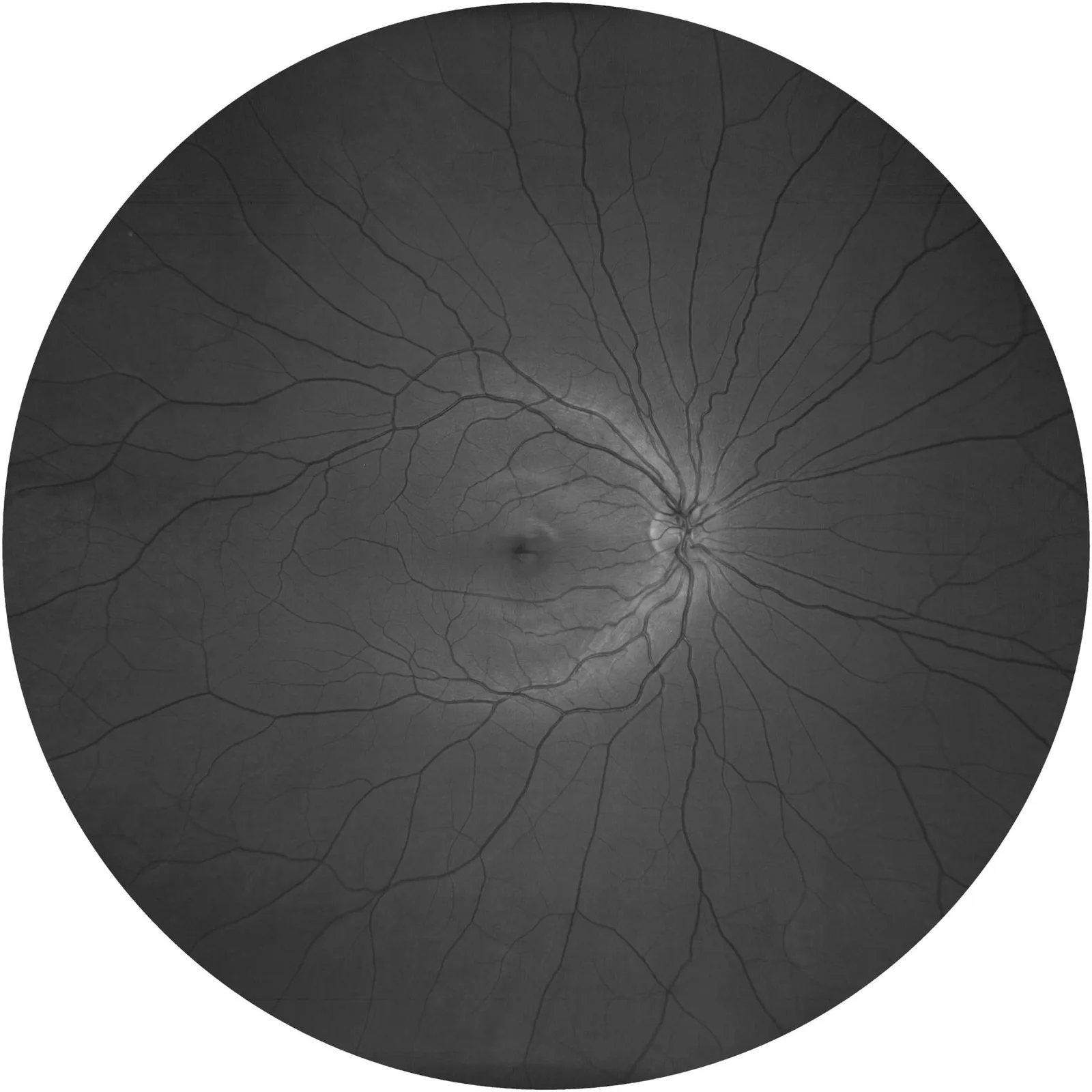

Три канала одного снимка

Поскольку цветное изображение собирается из трёх раздельных засветок, его можно разобрать обратно на каналы — и каждый несёт свою информацию. Красный (600–650 нм) глубже проникает в хориоидею и полезен при невусах и опухолях сосудистой оболочки. Зелёный (480–600 нм) даёт максимальный контраст сосудов и кровоизлияний. Синий (430–480 нм) подчёркивает передние слои сетчатки — дефекты слоя нервных волокон и эпиретинальные мембраны. Всё это без повторной съёмки: каналы разделяются из уже сделанного кадра.

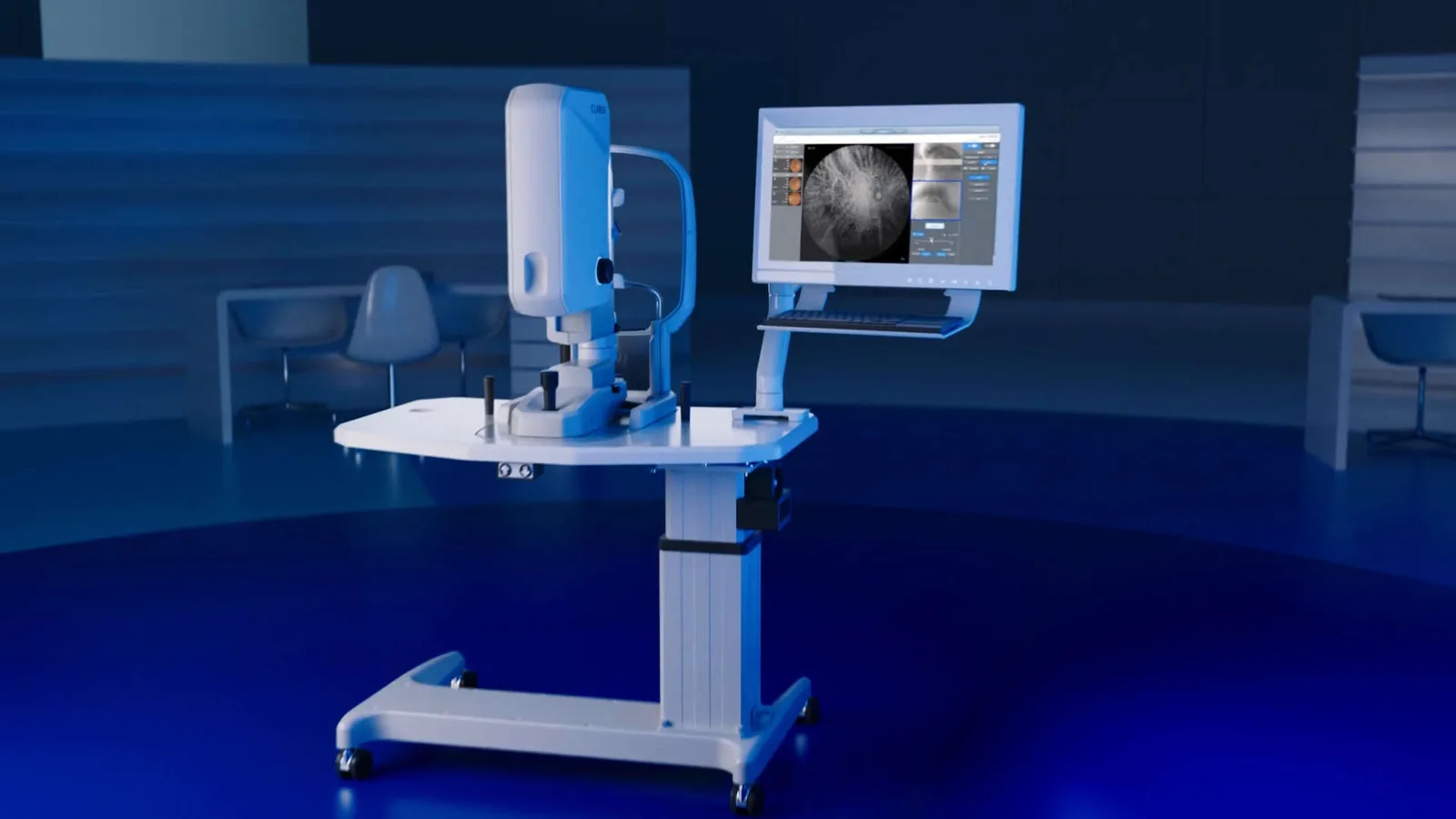

От 133° одним кадром до 267° панорамой

Поле обзора считается от центра глаза: один снимок покрывает 133°, два сшитых кадра дают ультраширокое поле 200°, а панорама из шести кадров — до 267°. Оптическое разрешение при этом остаётся 7,3 мкм по всему полю: периферия не превращается в размытую кайму, как у систем с сильной геометрической коррекцией. Минимальный диаметр зрачка — 2,5 мм, мидриаз не требуется; рабочее расстояние 25 мм, компенсация аметропии плавная от −24 до +20 дптр.

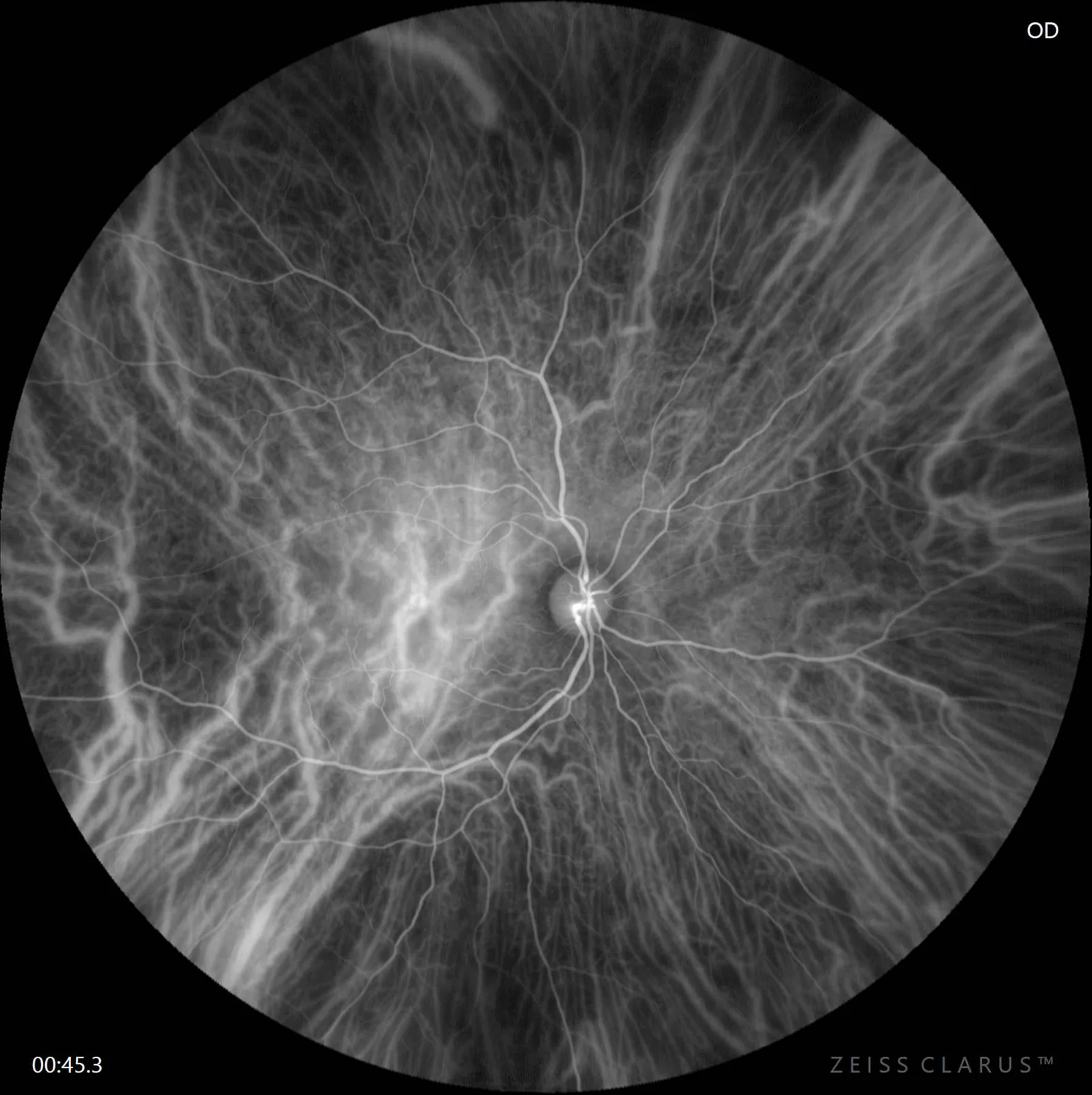

ZEISS CLARUS 700 — Ангиография: ФАГ и ИЦЗА одновременно

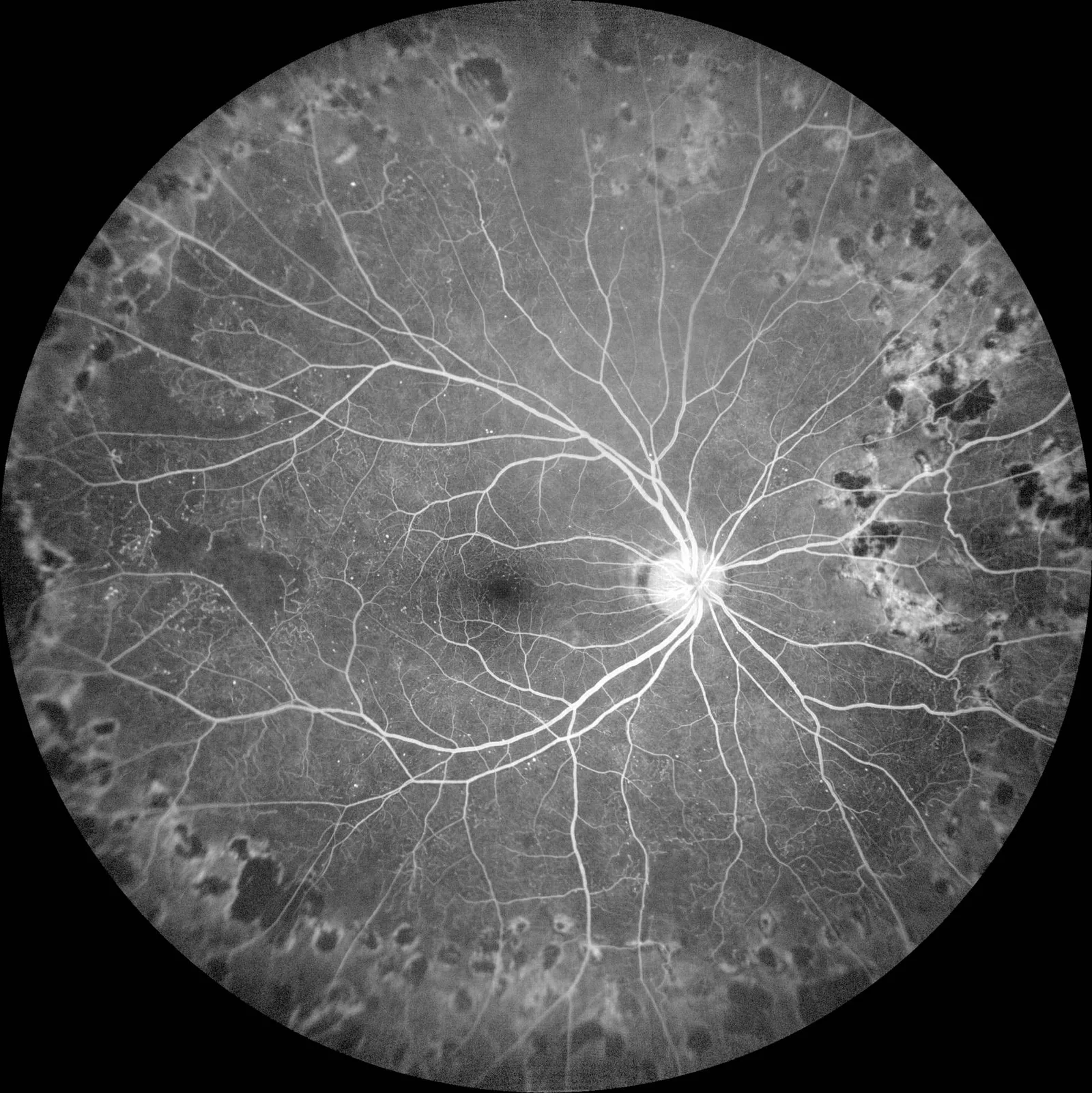

Ангиография: ФАГ и ИЦЗА одновременно

CLARUS 700 отличается от младшей CLARUS 500 именно ангиографией. Флюоресцентная ангиография снимается зелёным светодиодом (480–510 нм), ангиография с индоцианином зелёным — ближним ИК-лазером (780–800 нм), и обе методики работают одновременно: прибор пишет синхронную серию и видеоролик, где ретинальное и хориоидальное русло видно в одном временном ряду. Отдельно доступна инфракрасная рефлектография.

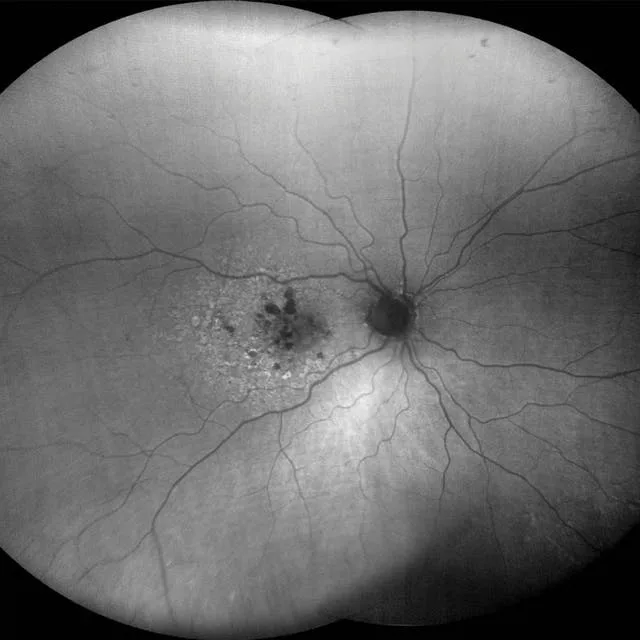

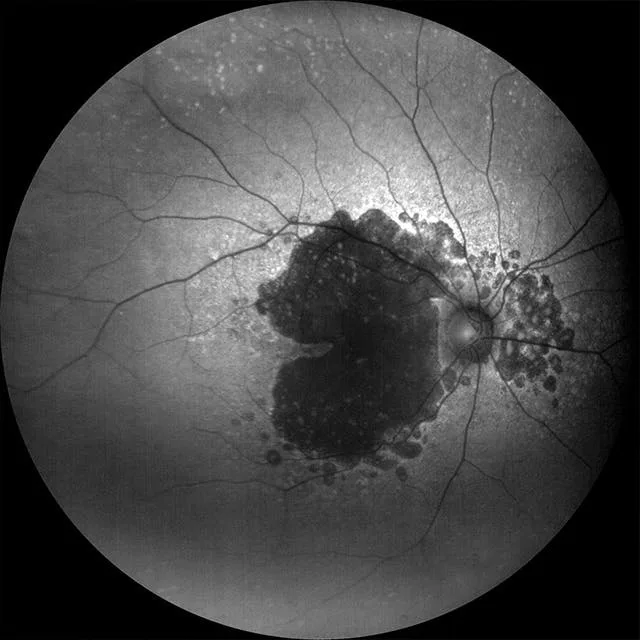

Аутофлюоресценция в двух вариантах

Синяя аутофлюоресценция (FAF-B, возбуждение 430–480 нм) — классический режим для оценки географической атрофии и распределения липофусцина. Зелёная (FAF-G, 480–570 нм) меньше поглощается макулярным пигментом и лучше показывает изменения в центральной зоне, а также субъективно комфортнее для пациента. Наличие обоих режимов на одном приборе избавляет от выбора между чувствительностью в макуле и привычной картиной на периферии.

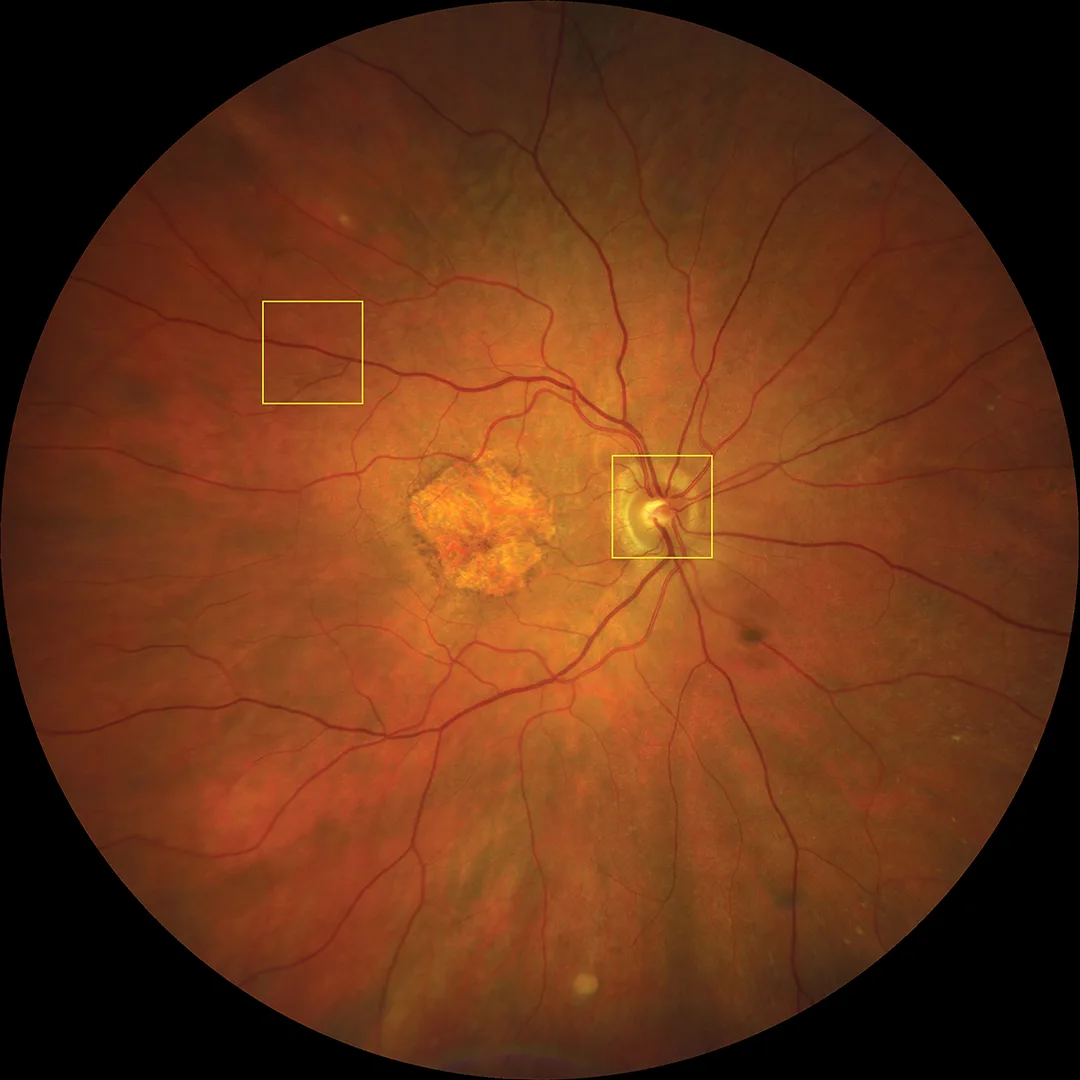

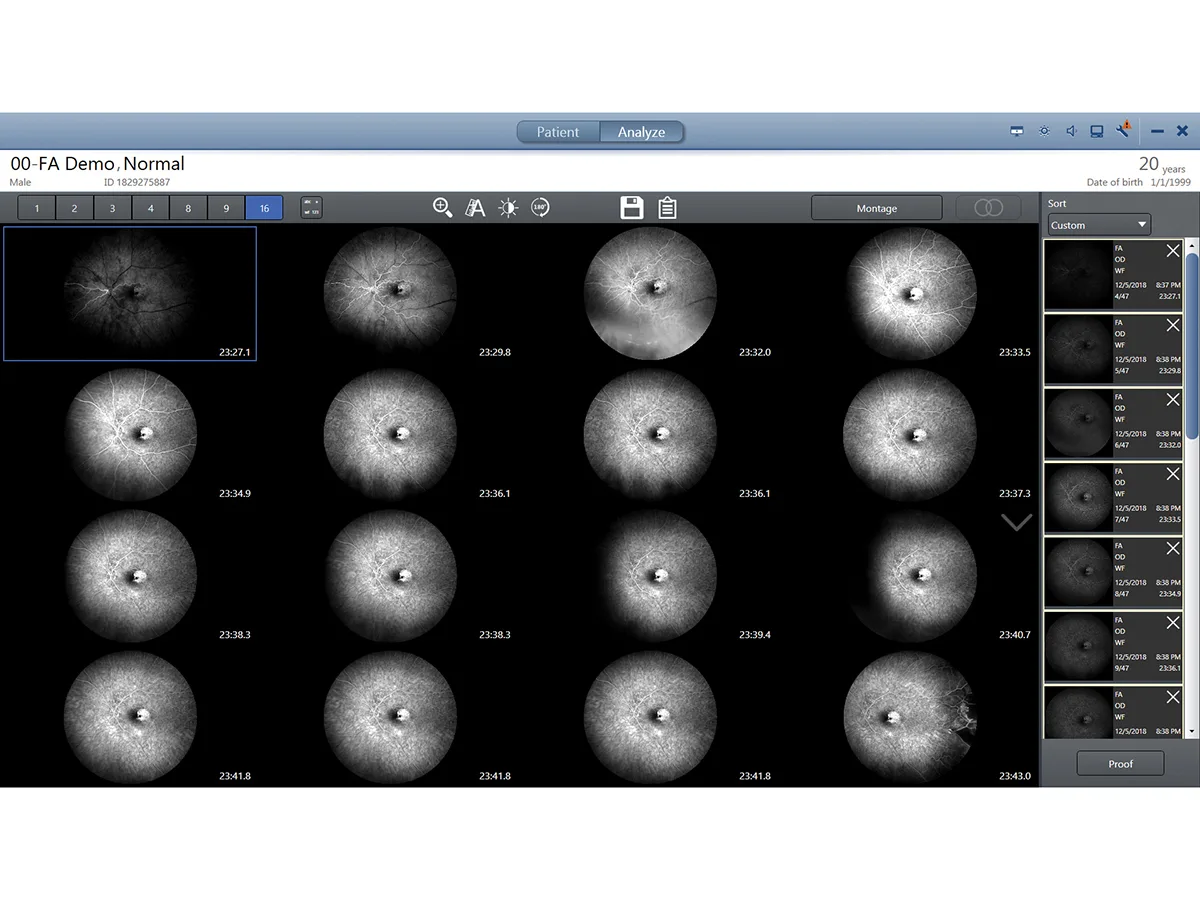

Автоматика, которая экономит время у прибора

PrecisionFocus позволяет задать зону интереса и навести резкость на неё, не теряя фокус на макуле. GazePoint — алгоритм на основе ИИ, который определяет угол взгляда пациента и автоматически убирает проекционные искажения. Autobright выравнивает яркость всей ангиографической серии, сохраняя изменение сигнала и не пересвечивая кадры. QuickCompare выводит снимки прошлых визитов рядом с сегодняшним. Дополняют набор автофокус, автоусиление, автосшивка панорамы, автоопределение стороны и наложение сетки ETDRS.

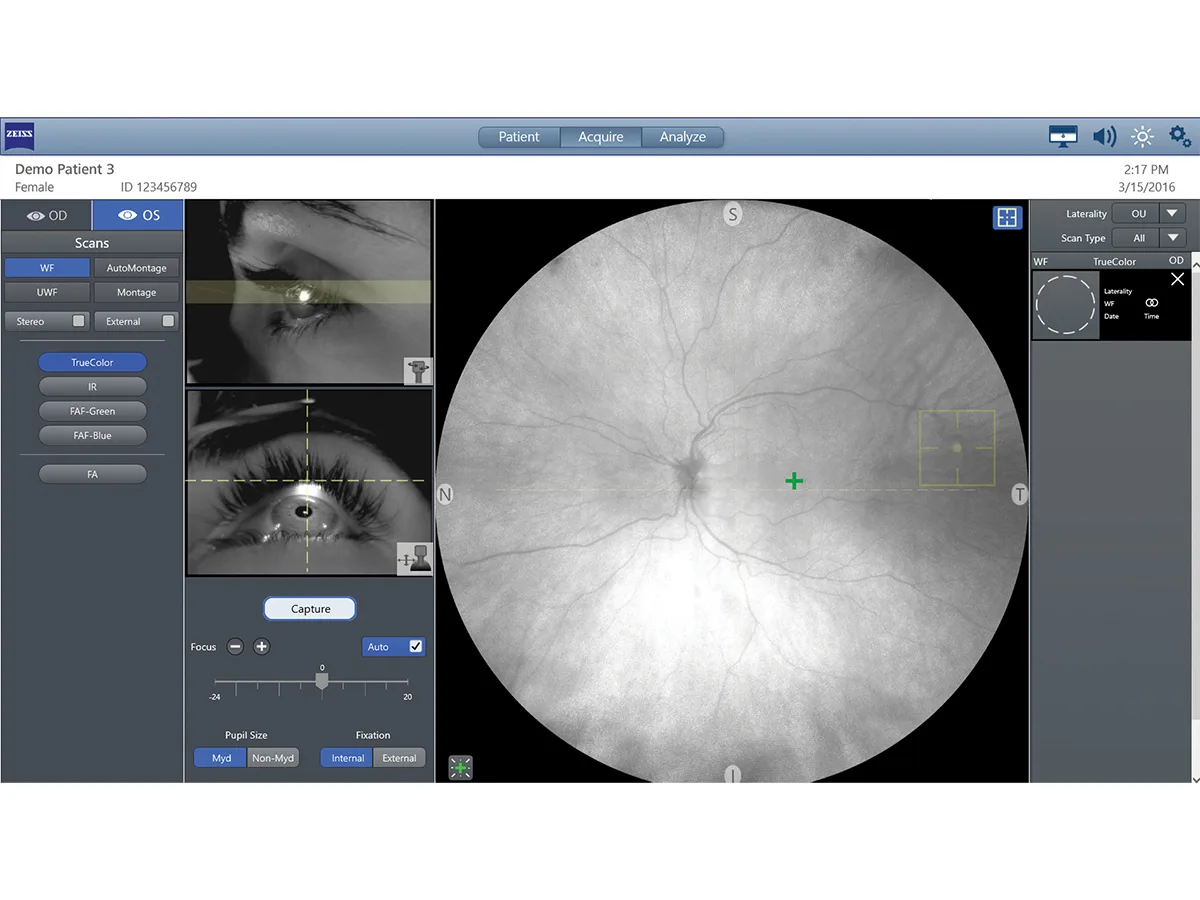

ZEISS CLARUS 700 — Автоматика, которая экономит время у прибора — фото 2

ZEISS CLARUS 700 — Автоматика, которая экономит время у прибора — фото 3

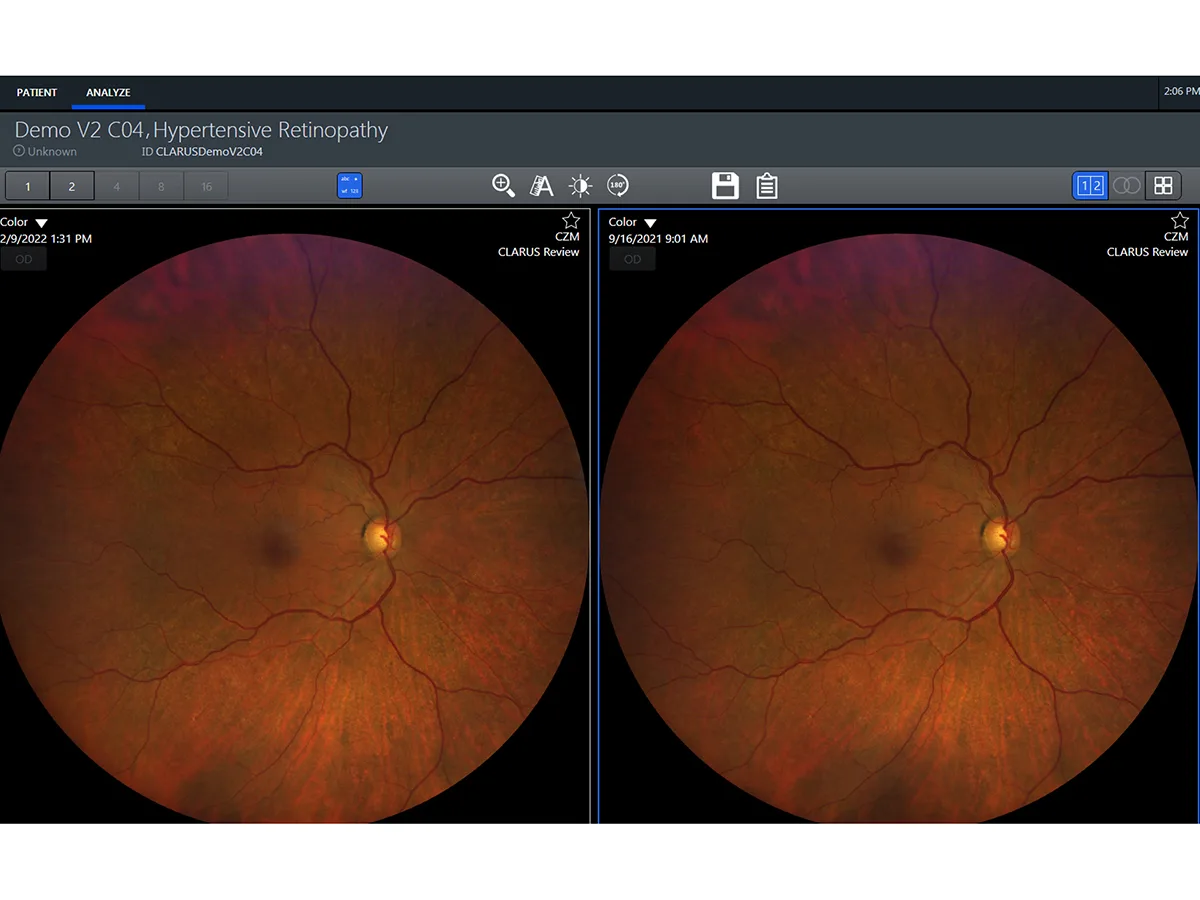

ZEISS CLARUS 700 — Автоматика, которая экономит время у прибора — фото 4

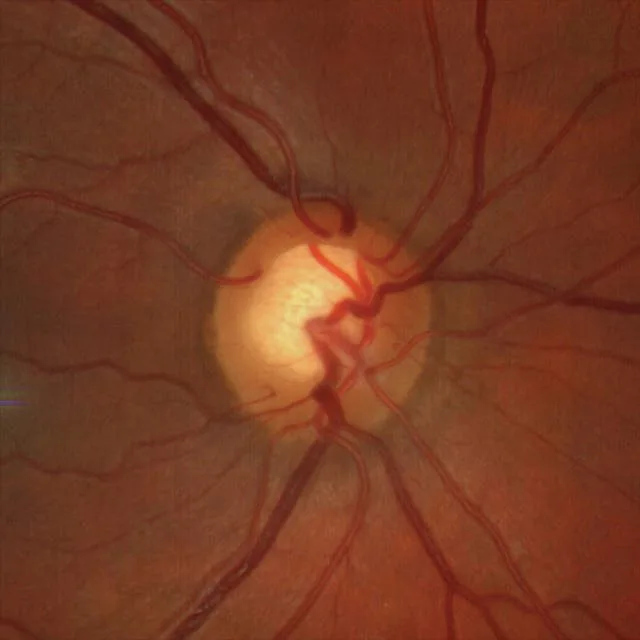

Стерео, передний отрезок и скорость съёмки

Кроме снимков глазного дна прибор делает стереопары для объёмной оценки диска и макулы, а также кадры переднего отрезка и внешнего вида глаза. Живое инфракрасное превью идёт с частотой 10 кадров в секунду, сама экспозиция занимает не более 0,2 секунды — пациент не успевает моргнуть или сместить взгляд. Короткая выдержка важна и для скрининга: за один визит успевают снять оба глаза во всех нужных режимах, не утомляя человека повторными попытками.

Рабочее место целиком

Прибор поставляется со своим компьютером и монитором: 22-дюймовый Full HD с ёмкостным мультитач-экраном, процессор Intel Core i5, 32 ГБ оперативной памяти, диск 2 ТБ (не менее 200 000 снимков), Windows 10, порты USB 3.0, RS-232, два гальванически развязанных гигабитных Ethernet, HDMI и DisplayPort. Приборный стол с электроподъёмом доступен для кресла-коляски. Сам аппарат весит около 23,6 кг при габаритах 362 × 546 × 676 мм, питание 100–240 В.

Видео: ангиография с индоцианином на CLARUS 700

Что даёт клинике ультраширокопольная ангиография с индоцианином и одновременная съёмка с флюоресцеиновой ангиографией.

Видео: как работает Broadline Fundus Imaging

Анимация принципа съёмки: полоса света проходит по сетчатке, светодиоды зажигаются по очереди, из трёх засветок собирается цветной кадр.

Документация производителя

Брошюра ZEISS: CLARUS 700 (англ.)PDF · 10 МБ Брошюра ZEISS: CLARUS 700, ангиография с индоцианином (англ.)PDF · 9 МБ Белая книга ZEISS: Broadline Fundus Imaging для аутофлюоресценции (англ.)PDF · 427 КБ
