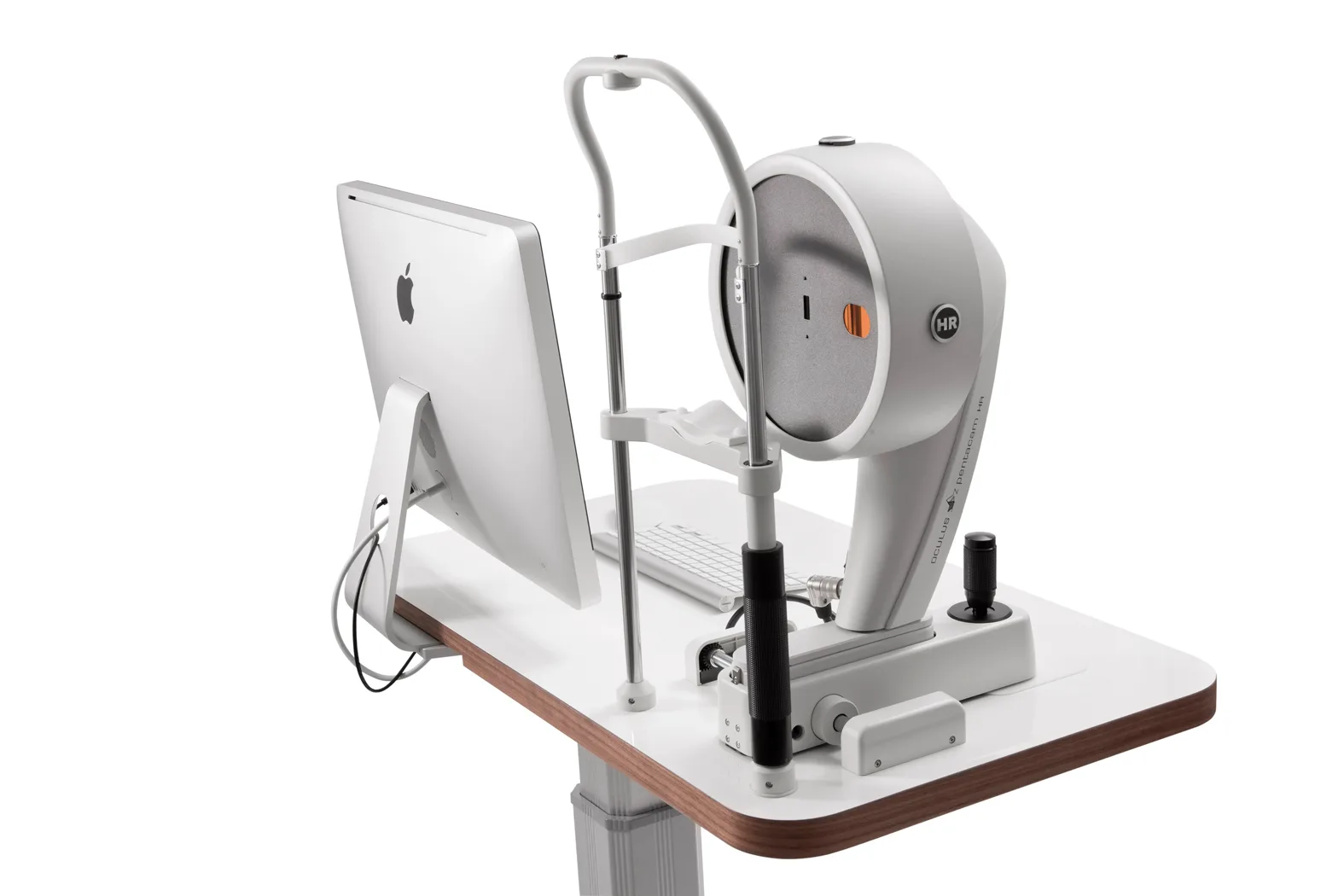

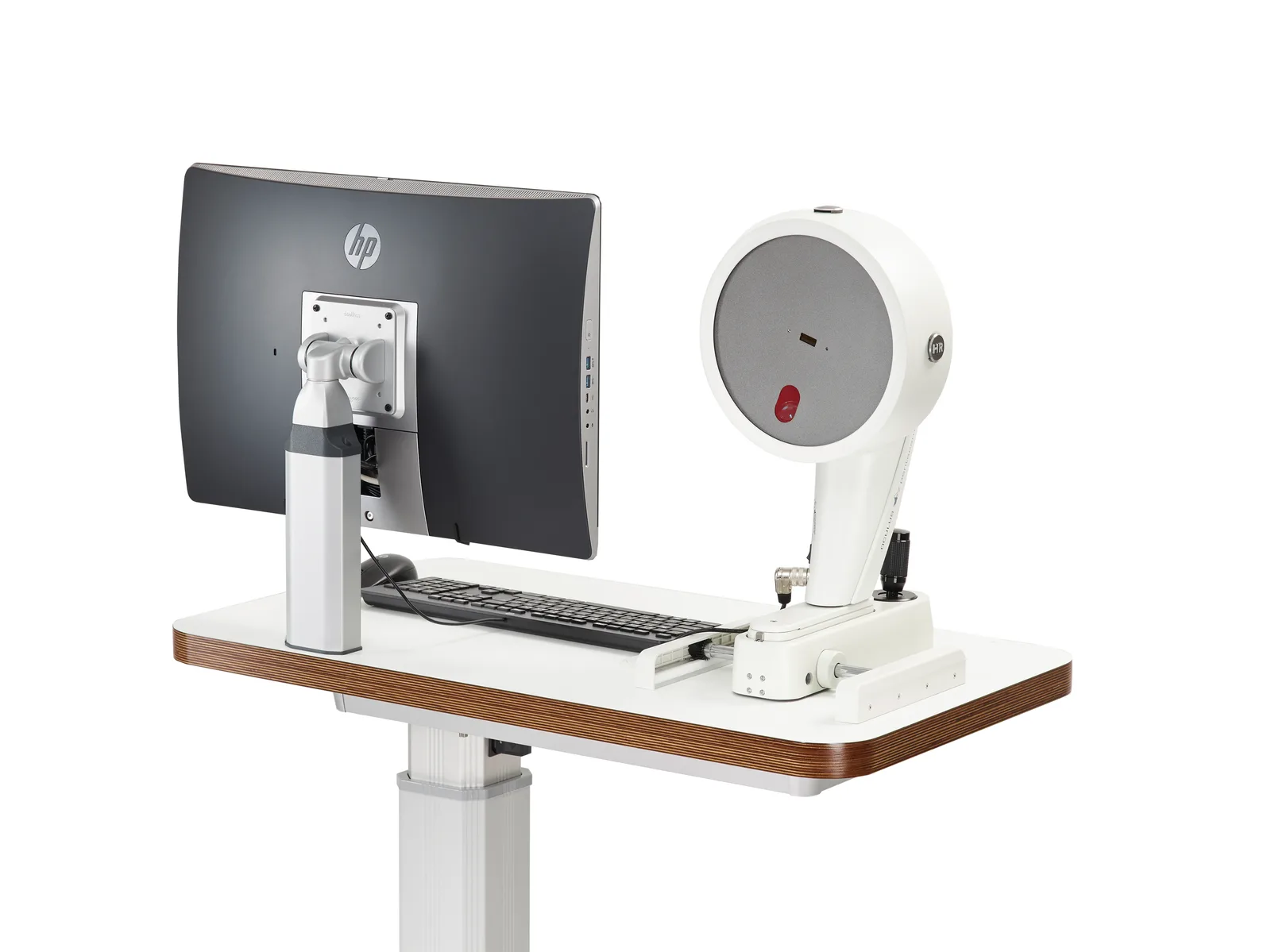

OCULUS Pentacam HR

Name: OCULUS Pentacam HR
Brand: OCULUS Optikgeräte

Шаймпфлюг-томограф переднего отрезка глаза высокого разрешения: 100 снимков за две секунды, до 138 000 оцениваемых точек, обе поверхности роговицы, пахиметрия, денситометрия и скрининг эктазии Belin/Ambrósio.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Метод измерения: Шаймпфлюг-томография
Камера: Цифровая CMOS
Источник света: Синие светодиоды 475 нм, без УФ

Характеристики

Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Метод измерения: Шаймпфлюг-томография
Камера: Цифровая CMOS
Источник света: Синие светодиоды 475 нм, без УФ
Число оцениваемых точек, макс.: 138000
Скорость сканирования: 100 снимков за 2 с (режим Cornea Fine Scan)
Диапазон измерения кривизны: 3–38 мм (9–99 дптр)
Точность, дптр: ±0,1
Воспроизводимость, дптр: ±0,1
Рабочее расстояние, мм: 80
Карты и анализы: Элевационные карты, Карты кривизны (сагиттальная/тангенциальная), Пахиметрическая карта, Полная преломляющая сила роговицы (TCRP), Аберрометрия роговицы, Денситометрия хрусталика и роговицы, Параметры передней камеры, Скрининг эктазии (Belin/Ambrósio), Стадирование кератоконуса ABCD
Программные пакеты: Базовое ПО, Пакет «Скрининг», Пакет «Катаракта», Пакет «Рефракционная хирургия», Пакет «Контактные линзы»
Калькулятор ИОЛ: Опция
Измерение длины глаза (биометрия): Нет
Объективная рефракция: Нет
Анализ полного волнового фронта: Нет
Габариты (Ш × Г × В), мм: 275 × 320–400 × 500–530
Вес измерительной головки, кг: 7.8
Максимальная потребляемая мощность, Вт: 35
Требования к компьютеру: Intel Core i5, SSD 500 ГБ, 8 ГБ ОЗУ, Windows 11, Intel HD Graphics
Коды КТРУ: 26.60.12.119-00000285
Регистрационное удостоверение: ФСЗ 2008/00004 (ЕРУЛ Г004-00110-00/03066020) — «Топограф компьютерный Pentacam HR с принадлежностями Топограф компьютерный Pentacam HR с принадлежностями (см. Приложение на 1 листе)…»; изготовитель OCULUS Optikgerate GmbH (ОКУЛУС Оптикгерэте ГмбХ)
Процессор: DSP, 400 млн операций/с
Время одного сканирования: 2 с
Карты преломляющей силы: сагиттальная, тангенциальная, рефракционная, True Net Power (TNP), Total Corneal Refractive Power (TCRP)
Отслеживание движений глаза: вторая (зрачковая) камера, коррекция при построении 3D-модели

Особенности

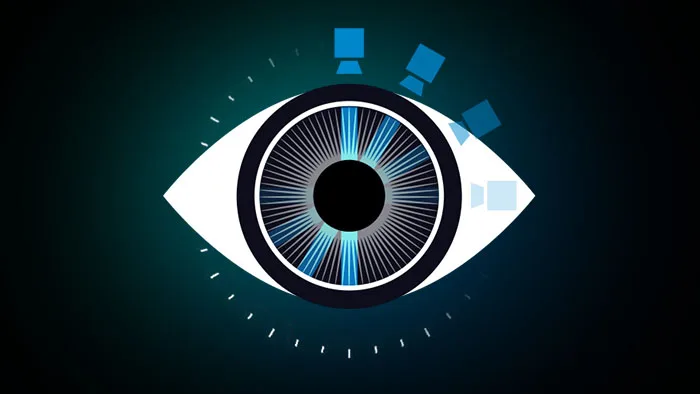

Вращающаяся камера Шаймпфлюга вместо дисков Пласидо

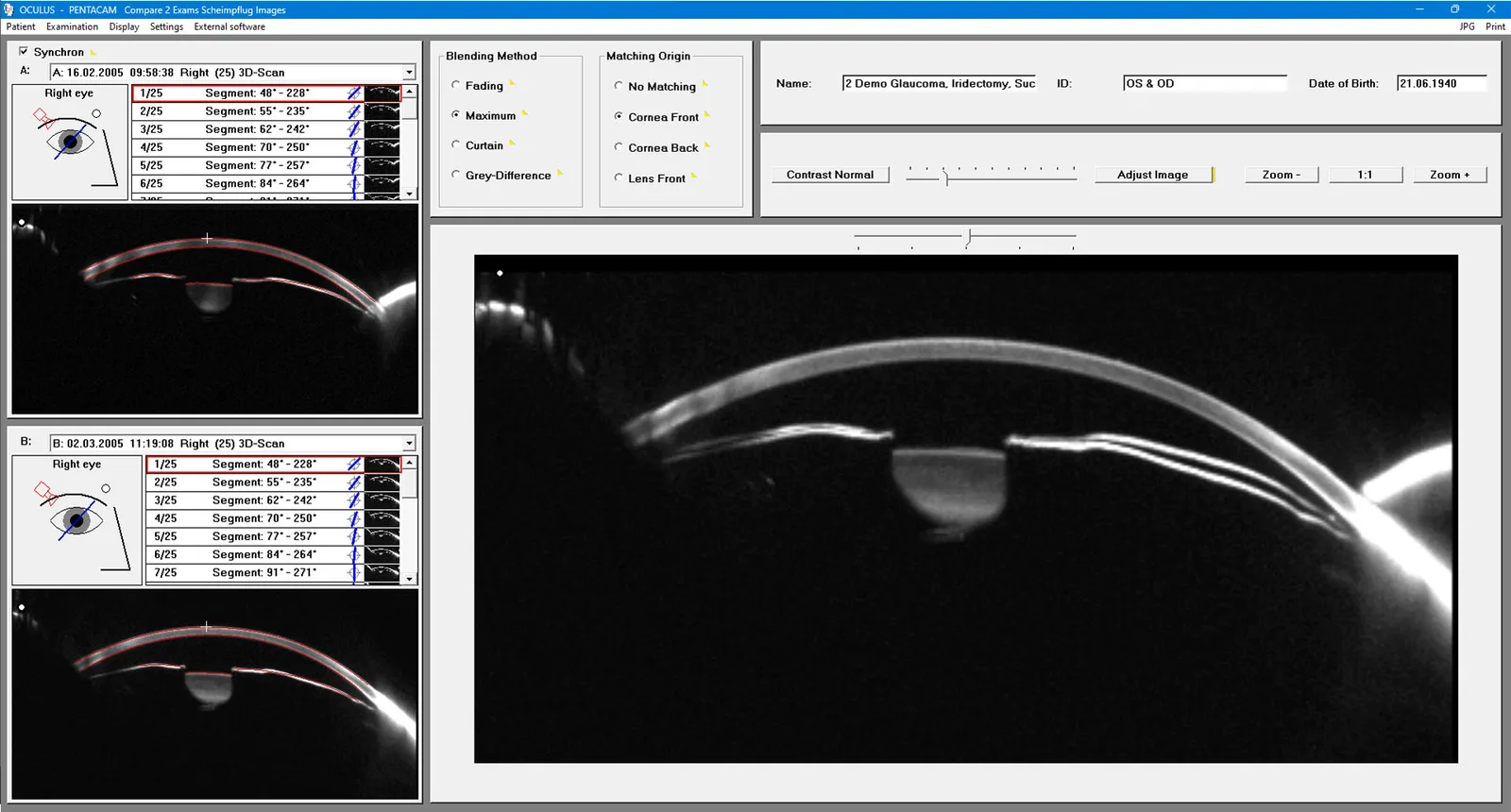

Pentacam снимает передний отрезок оптическими срезами: камера Шаймпфлюга обходит глаз по кругу и за две секунды делает до 100 снимков, из которых строится трёхмерная модель. В отличие от плацидо-топографии, метод не зависит от слёзной плёнки, измеряет центр роговицы напрямую, а не экстраполирует его, и одинаково видит переднюю и заднюю поверхности. Вторая, зрачковая камера отслеживает микродвижения глаза во время съёмки, и программа учитывает их при реконструкции.

Что даёт приставка HR

Версия высокого разрешения отличается быстрой оптикой и цифровой CMOS-камерой: она оценивает до 138 000 точек против 25 000 у базового Pentacam. Разница видна там, где нужны детали — контроль ИОЛ и края капсулорексиса, ранние помутнения, тонкая структура патологической роговицы. Точность и воспроизводимость измерения кривизны — ±0,1 дптр в диапазоне 3–38 мм (9–99 дптр).

Аппаратная часть и требования к ПК

Источник света — синие светодиоды 475 нм без ультрафиолетовой составляющей, обработка на сигнальном процессоре производительностью 400 млн операций в секунду. Рабочее расстояние 80 мм, габариты 275 × 320–400 × 500–530 мм, масса измерительной головки 7,8 кг, потребление не более 35 Вт. Рекомендованный компьютер: Intel Core i5, SSD 500 ГБ, 8 ГБ оперативной памяти, Windows 11.

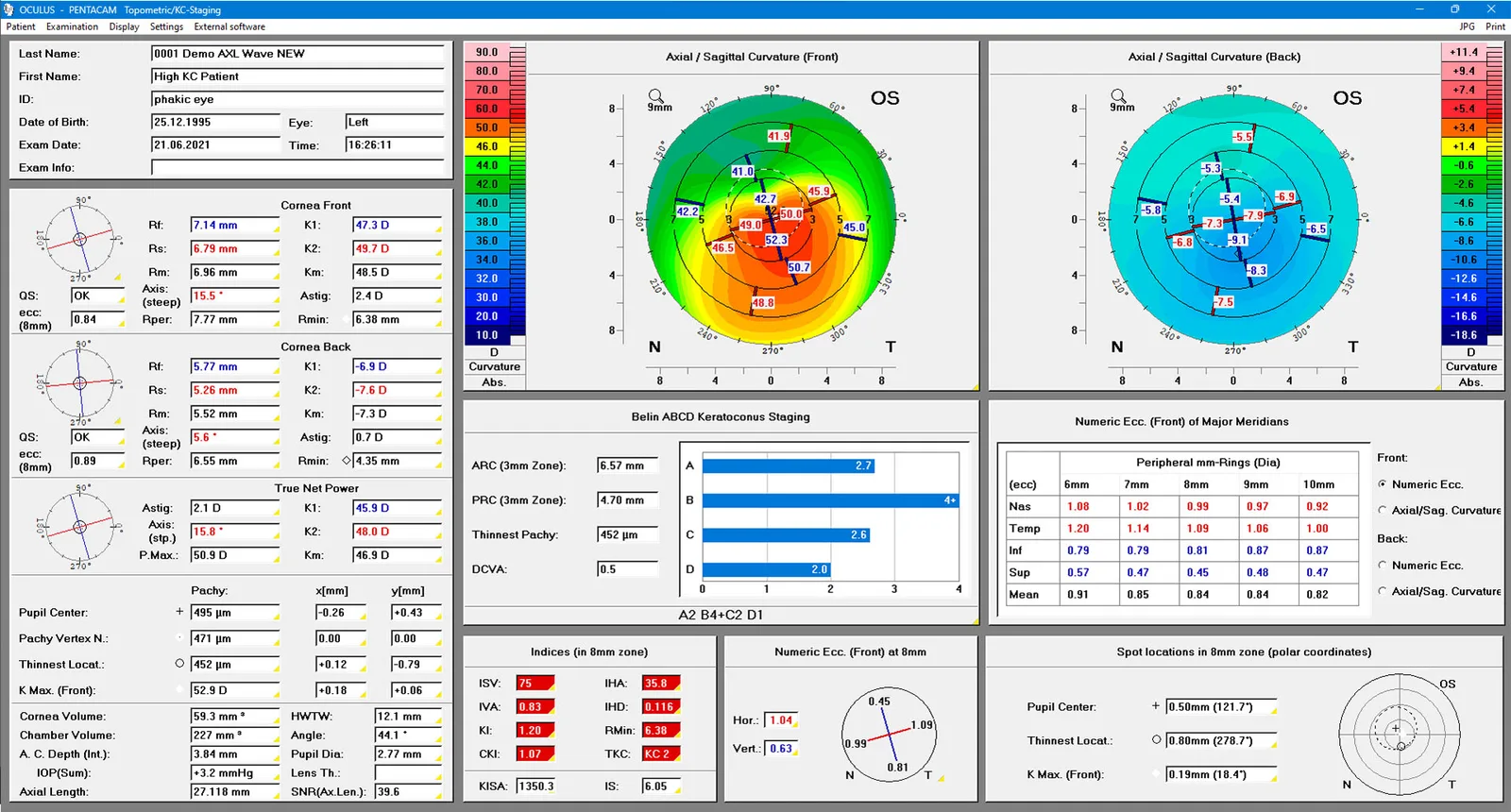

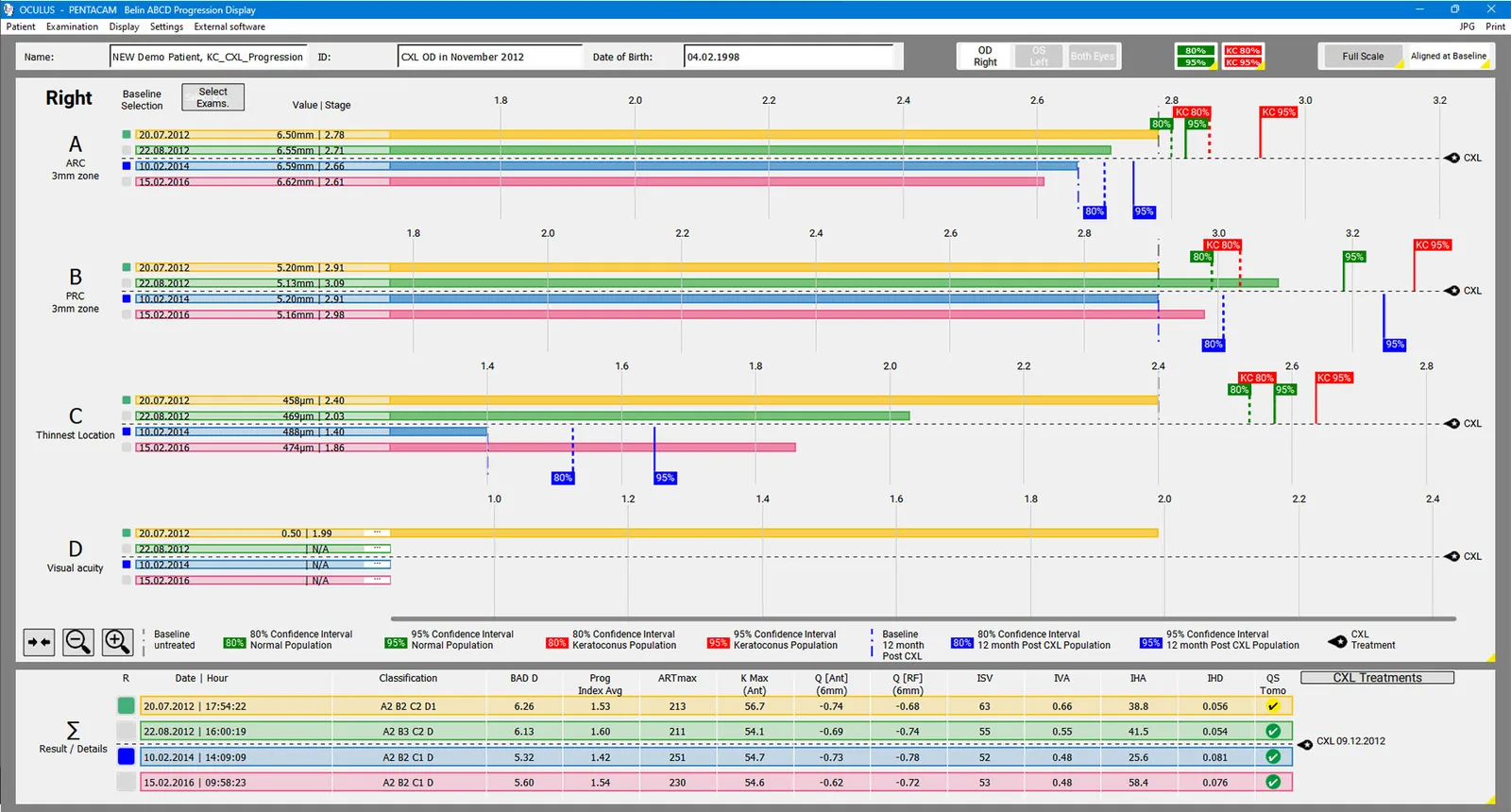

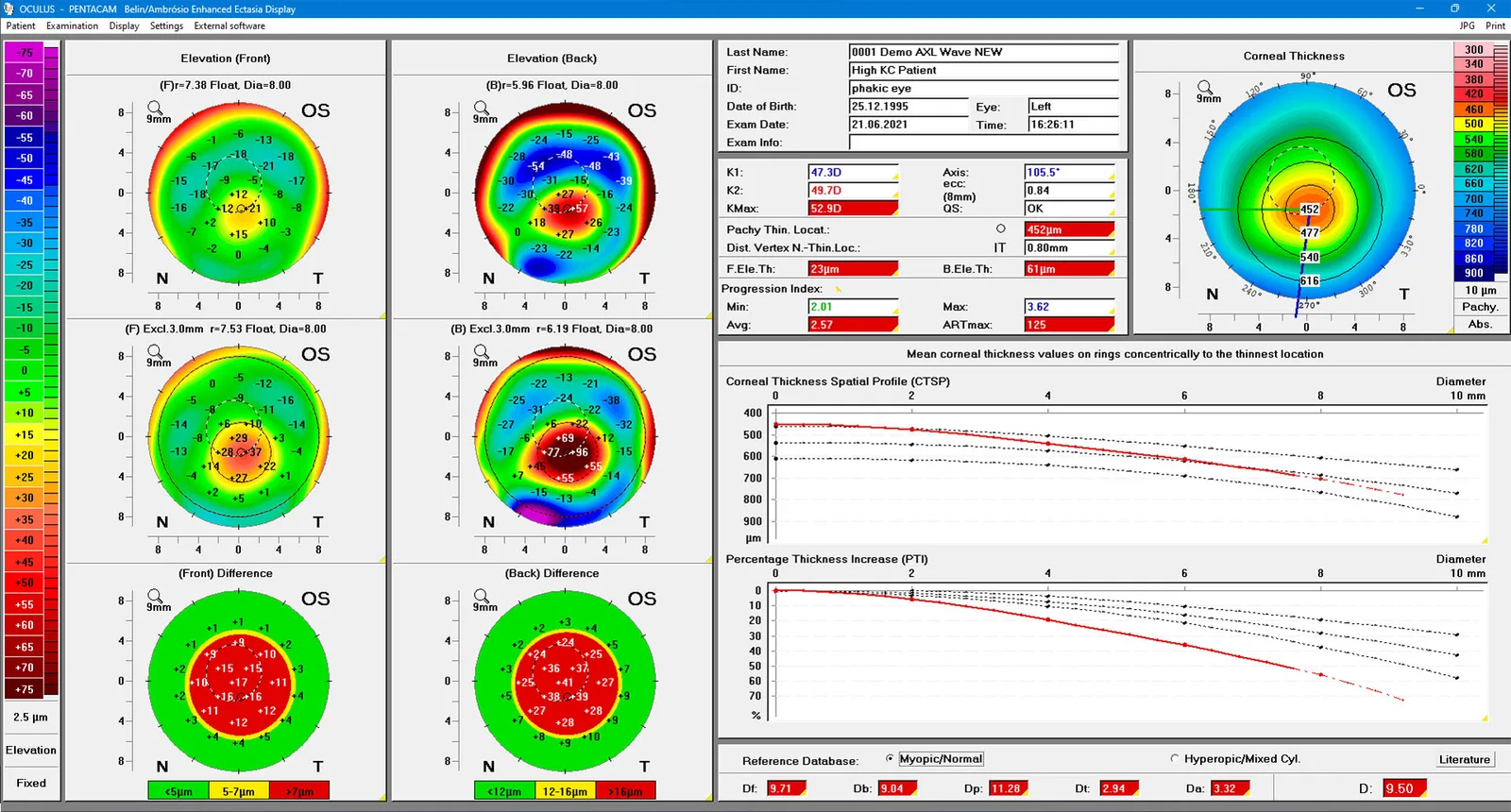

Экраны скрининга кератоконуса и эктазии

Базовое ПО собирает данные в готовые к чтению карты:

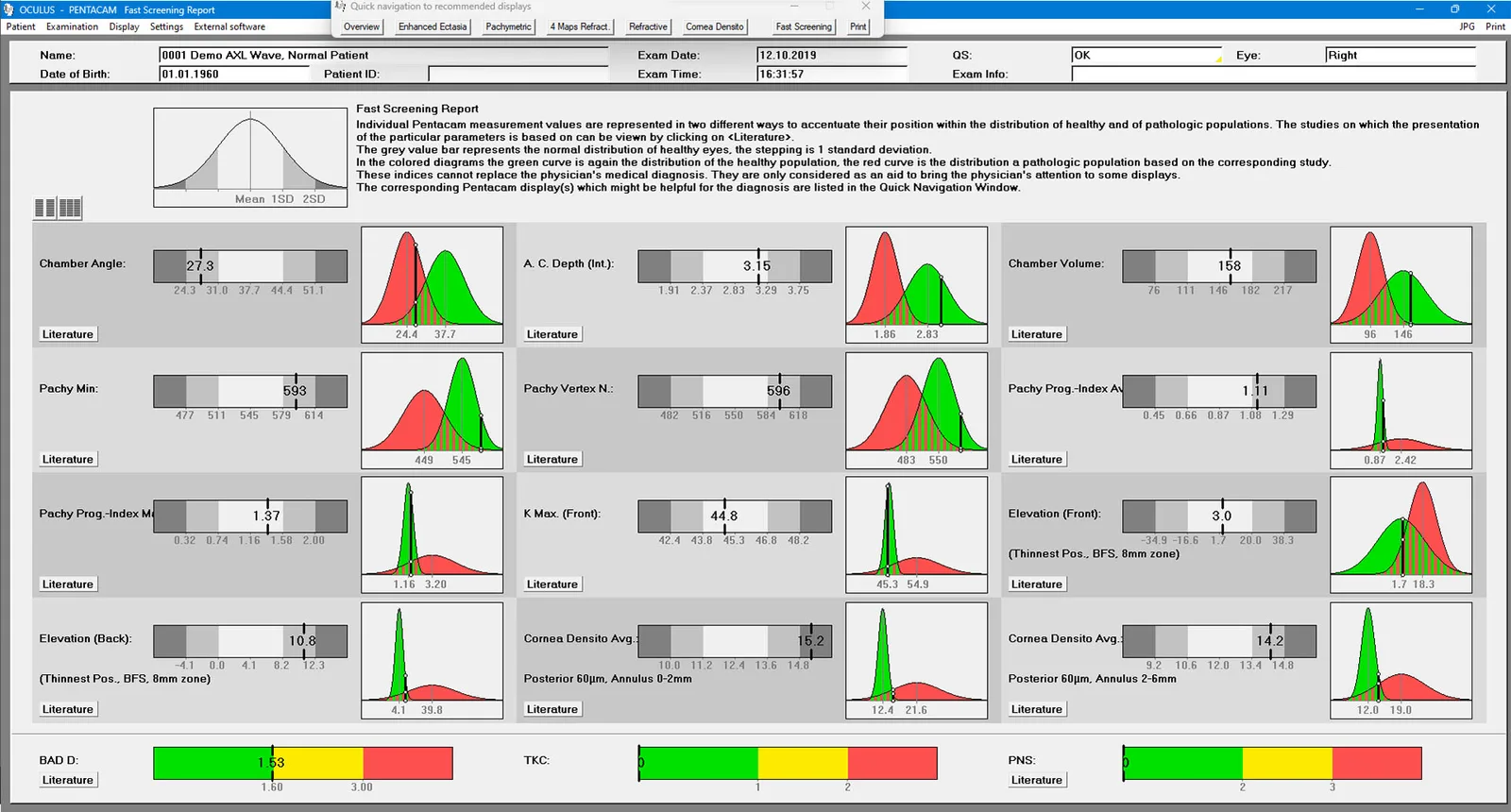

Fast Screening Report — сводка ключевых индексов с сопоставлением норме и патологии;
Belin/Ambrósio Enhanced Ectasia Display с итоговым показателем Final D — скрининг риска эктазии перед рефракционной операцией;
Topometric/KK Staging со стадированием кератоконуса ABCD, где отдельно учитываются передняя и задняя кривизна, толщина роговицы и острота зрения;
топометрические индексы и обзорный экран всей серии снимков.

OCULUS Pentacam HR — Экраны скрининга кератоконуса и эктазии — фото 1

OCULUS Pentacam HR — Экраны скрининга кератоконуса и эктазии — фото 2

OCULUS Pentacam HR — Экраны скрининга кератоконуса и эктазии — фото 3

OCULUS Pentacam HR — Экраны скрининга кератоконуса и эктазии — фото 4

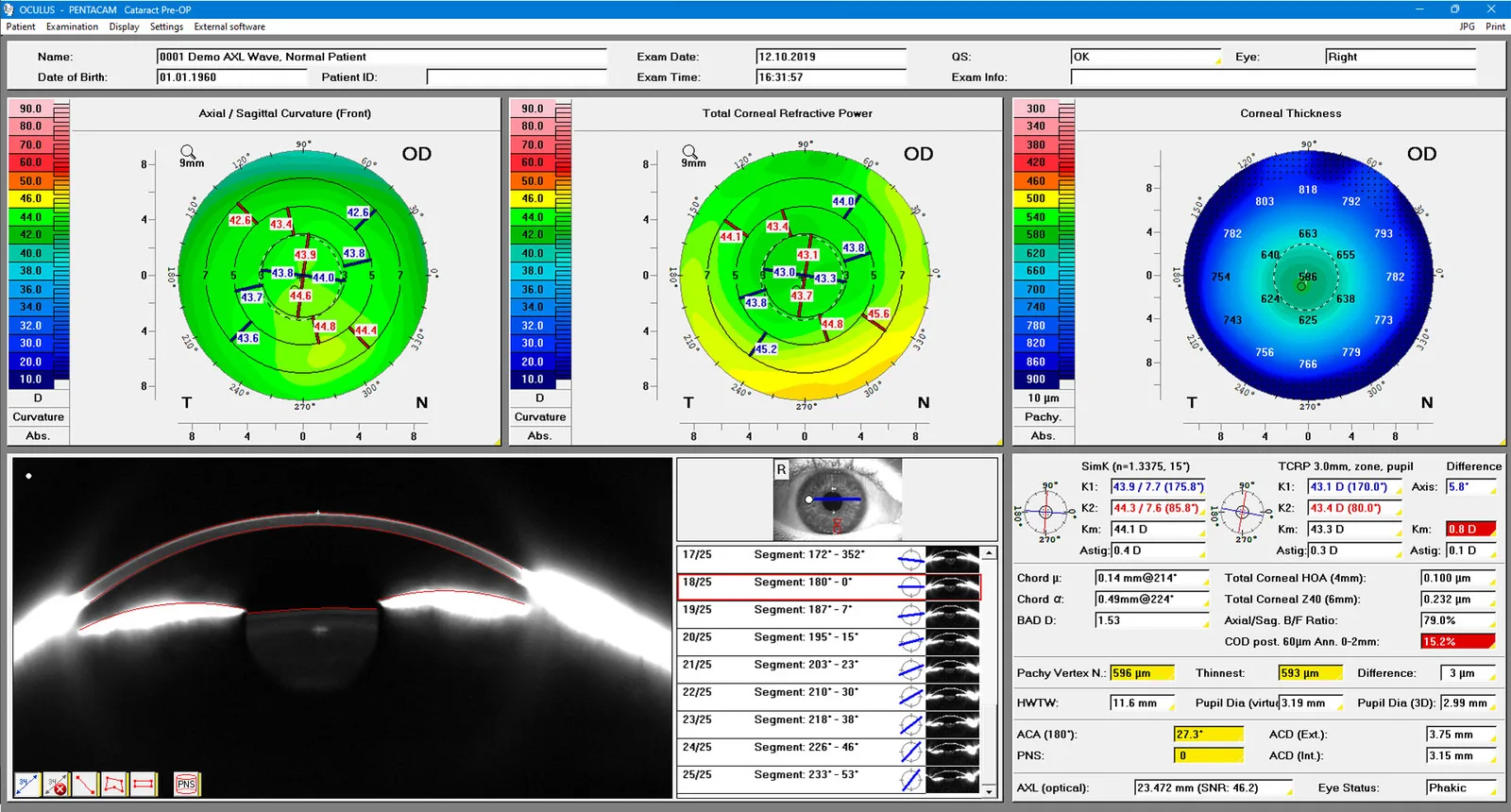

Подготовка к катаракте и расчёт ИОЛ

Экран Cataract Pre-OP ведёт хирурга по четырём шагам: иррегулярный астигматизм и хордовое расстояние, форма роговицы, сферическая аберрация, сравнение переднего и полного астигматизма. Поскольку Pentacam измеряет и заднюю поверхность, кератометрия TNP и TCRP учитывает истинный вклад задней роговицы — это важно для торических и мультифокальных линз. Калькулятор ИОЛ добавляется опцией: более 350 геометрий линз и набор формул, включая расчёты после рефракционной хирургии; длина глаза вводится вручную.

Интервью: как появилось стадирование ABCD

Профессор Michael W. Belin (Тусон, США) — автор Belin/Ambrósio Enhanced Ectasia Display и системы ABCD — рассказывает о работе с Pentacam. Интервью записано к 20-летию платформы.

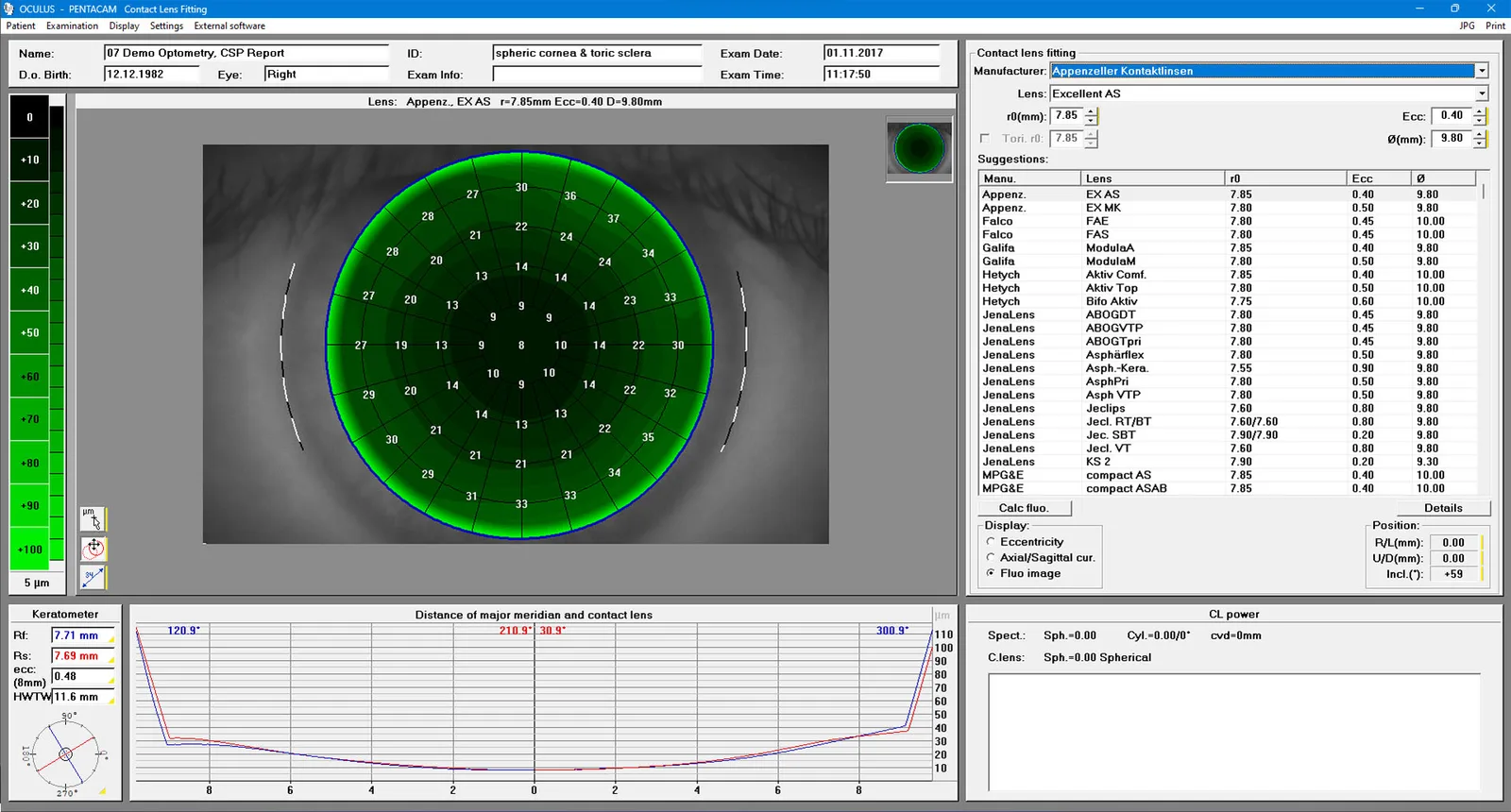

Подбор жёстких и склеральных линз

Контактологический пакет предлагает геометрию линзы по кривизне всей измеренной роговицы, а не только по центральным K-значениям. Параметры можно править вручную, программа рисует флюо-картину предполагаемой посадки и показывает зазор между задней поверхностью линзы и роговицей в микронах — не только по главным меридианам, а по всей площади. Пакет закрывает жёсткие газопроницаемые, ортокератологические и склеральные линзы.

Четыре клинических сценария

Прибор рассчитан на четыре направления работы: скрининг (эктазии, патологии роговицы, закрытоугольная глаукома), рефракционная хирургия (LASIK, замена хрусталика, факичные ИОЛ), хирургия катаракты (предоперационная оценка, подбор и расчёт ИОЛ, инструмент Barrett RX для послеоперационных случаев) и подбор контактных линз. Для глаукомы Pentacam автоматически выводит угол, глубину и объём передней камеры и содержит формулы пересчёта ВГД по толщине роговицы.

OCULUS Pentacam HR — Четыре клинических сценария — фото 2

OCULUS Pentacam HR — Четыре клинических сценария — фото 3

OCULUS Pentacam HR — Четыре клинических сценария — фото 4
