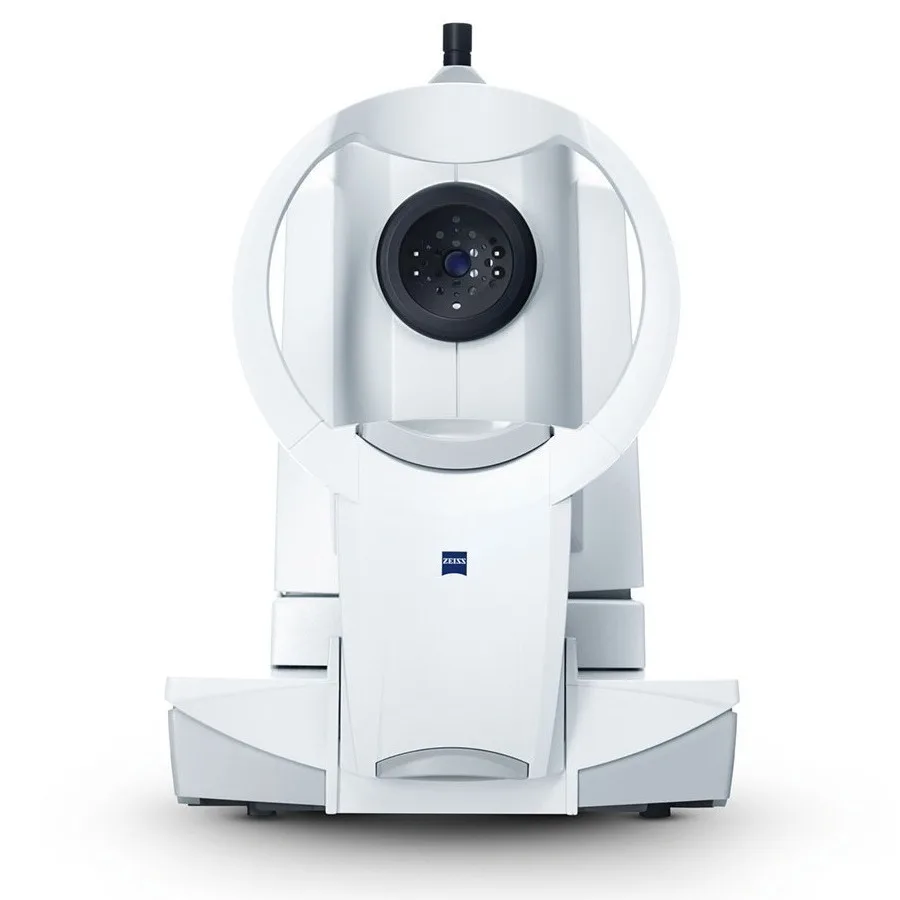

ZEISS IOLMaster 700

Name: ZEISS IOLMaster 700
Brand: ZEISS

Оптический биометр на swept-source ОКТ: скан всей длины глаза от роговицы до сетчатки, прямое измерение задней поверхности роговицы (Total Keratometry), контроль фиксации по фовеа и расчёт ИОЛ по формулам Barrett, Haigis, Holladay и SRK/T. Оба глаза измеряются менее чем за 45 секунд.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Метод биометрии: Оптическая, swept-source OCT
Измеряемые параметры: Длина глаза (AL), Кривизна роговицы (K), Глубина передней камеры (ACD), Толщина хрусталика (LT), Толщина роговицы (CCT), Диаметр роговицы (WTW), Задняя поверхность роговицы, Центральная топография роговицы
Диапазон длины глаза, мм: 14–38

Характеристики

Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Метод биометрии: Оптическая, swept-source OCT
Измеряемые параметры: Длина глаза (AL), Кривизна роговицы (K), Глубина передней камеры (ACD), Толщина хрусталика (LT), Толщина роговицы (CCT), Диаметр роговицы (WTW), Задняя поверхность роговицы, Центральная топография роговицы
Диапазон длины глаза, мм: 14–38
Диапазон радиусов роговицы, мм: 5–11
Диапазон глубины передней камеры, мм: 0,7–8
Диапазон толщины хрусталика, мм: 1–10 (факичный глаз); 0,13–2,5 (артифакичный глаз)
Диапазон толщины роговицы, мм: 0,2–1,2
Диапазон диаметра роговицы (WTW), мм: 8–16
Повторяемость по длине глаза, мкм: 5
Повторяемость по кератометрии, дптр: 0.09
Повторяемость по ACD, мкм: 7
Повторяемость по толщине роговицы, мкм: 2.5
Проходимость через плотную катаракту: До 99 % катарактальных глаз (исследование более 1200 глаз)
Время измерения: Оба глаза менее чем за 45 с
Формулы расчёта ИОЛ: Barrett Universal II и Barrett TK Universal II, Barrett toric и Barrett TK toric, Barrett True K и Barrett True K with TK, Haigis, Haigis-L, Haigis-T, Hoffer Q, Holladay 1 и Holladay 2, SRK/T
Тотальная кератометрия (задняя поверхность роговицы): Да
Расчёт торических ИОЛ на приборе: Да
Центральная топография роговицы: Да
Контроль фиксации по фовеа: Да
Скан всей длины глаза (роговица — сетчатка): Да
Интеграция и обмен данными: Сетевое подключение (Ethernet), Экспорт на USB-носитель, Интеграция с МИС/EMR, Планирование операции (ПО производителя), Передача в операционный микроскоп
Коды КТРУ: 26.60.12.119-00000711, 26.60.12.119-00000714, 26.60.12.119-00000712, 26.60.12.119-00000713, 26.60.12.119-00000895
Регистрационное удостоверение: РЗН 2015/2920 (ЕРУЛ Г004-00110-00/02927372) — «Прибор офтальмологический IOL Master 700 с принадлежностями Принадлежности: 1. Стол инструментальный. 2. Монитор. 3. Принтер. 4.…»; изготовитель "Карл Цейсс Медитек АГ"
Повторяемость по цилиндру: > 0,75 дптр, ось 3,8°
Повторяемость по толщине хрусталика: 6 мкм
Повторяемость по диаметру роговицы (WTW): 111 мкм
Совместимое ПО и системы: ZEISS EQ Workplace, ZEISS FORUM, ZEISS CALLISTO eye (через USB и FORUM), Holladay IOL Consultant, PhacoOptics
Лицензия Total Keratometry: Формулы с TK доступны только при активированной лицензии

Особенности

Total Keratometry вместо допущения

Классическая кератометрия видит только переднюю поверхность роговицы, а вклад задней подставляется расчётным коэффициентом. IOLMaster 700 измеряет заднюю поверхность напрямую с помощью swept-source ОКТ и объединяет её с телецентрической кератометрией передней поверхности — получается Total Keratometry (TK). Для глаз после кераторефракционной хирургии это критично: по данным исследования, формула Barrett True K с TK улучшила попадание в диапазон ±0,5 дптр более чем на 12 % (p = 0,04) у пациентов после миопического ЛАЗИК.

Скан от роговицы до сетчатки

Патентованный Cornea-to-Retina Scan строит изображение всей оптической оси глаза, а не набор отдельных отражений. По нему видно анатомические особенности, которые обычная биометрия не покажет: наклон и децентрацию хрусталика, нестандартную геометрию камеры. Интерпретировать A-скан «на глаз» больше не нужно — оператор видит срез и понимает, что именно измерено.

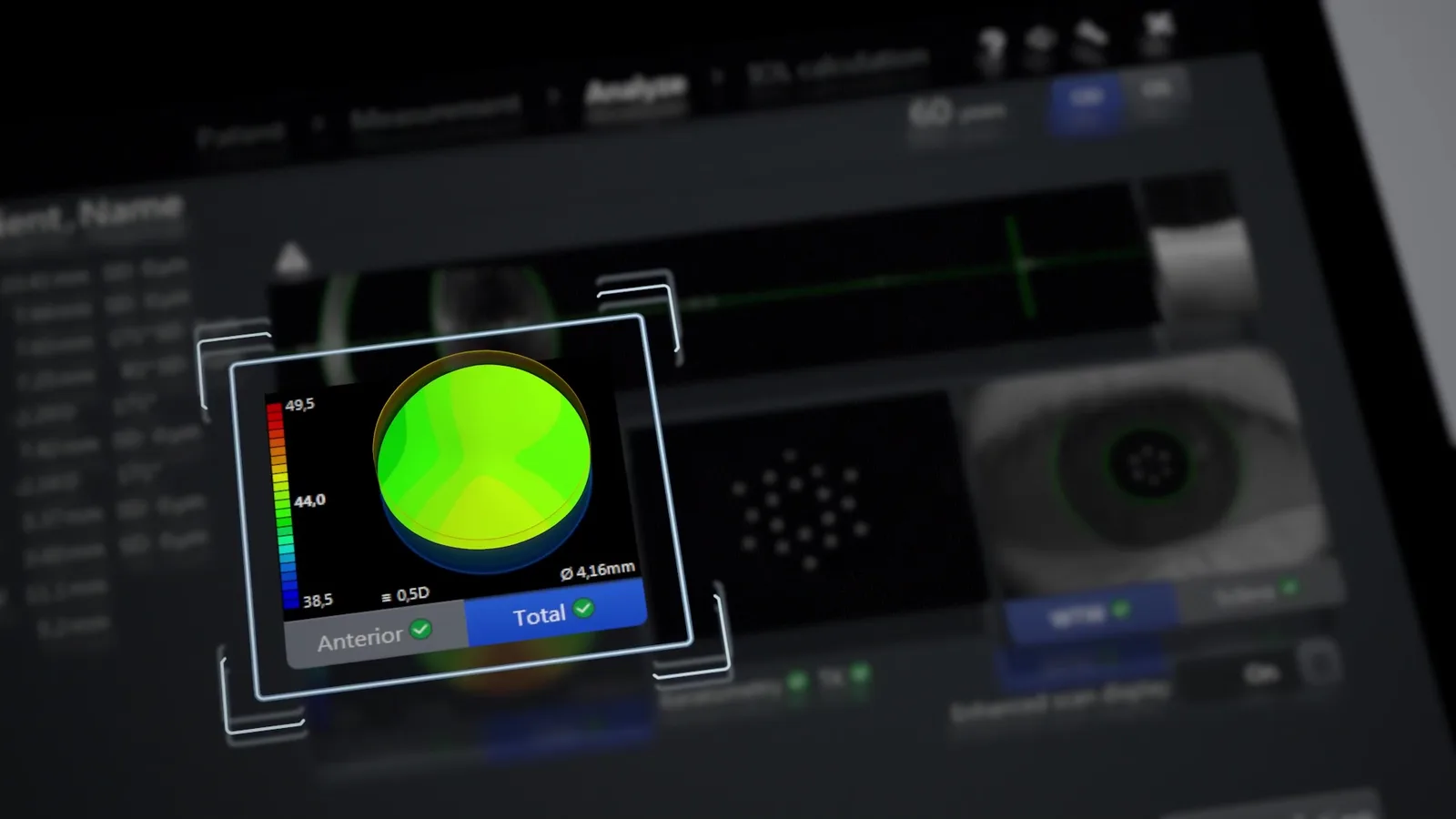

Центральная топография без лишних шагов

Прибор дополнительно снимает центральную топографию роговицы — прямо в ходе обычного биометрического измерения, без отдельного оборудования и без прибавки ко времени приёма. Врач видит форму центральной зоны роговицы ещё до того, как выбирает линзу и обсуждает её с пациентом. Шкалу и цветовое кодирование карт ZEISS разрабатывала совместно с Douglas D. Koch и Li Wang.

Набор формул расчёта ИОЛ

На борту — весь актуальный набор:

Barrett Suite: Barrett Universal II и Barrett TK Universal II, Barrett toric и Barrett TK toric, Barrett True K и Barrett True K with TK;
Haigis Suite: Haigis, Haigis-L, Haigis-T;
Hoffer Q;
Holladay 1 и Holladay 2;
SRK/T.

Формулы с TK доступны при активированной лицензии Total Keratometry. Расчёт торических линз выполняется на самом приборе, без обращения к онлайн-калькулятору.

Видео: расчёт ИОЛ после миопического ЛАЗИК

Официальная анимация ZEISS показывает, чем измеренная задняя поверхность роговицы отличается от расчётной и как это влияет на подбор линзы у пациентов с ранее оперированной роговицей.

Видео: нестандартная геометрия глаза

Ролик производителя демонстрирует, как на скане Cornea-to-Retina распознаются наклон и смещение хрусталика и почему это меняет ожидаемый рефракционный результат.

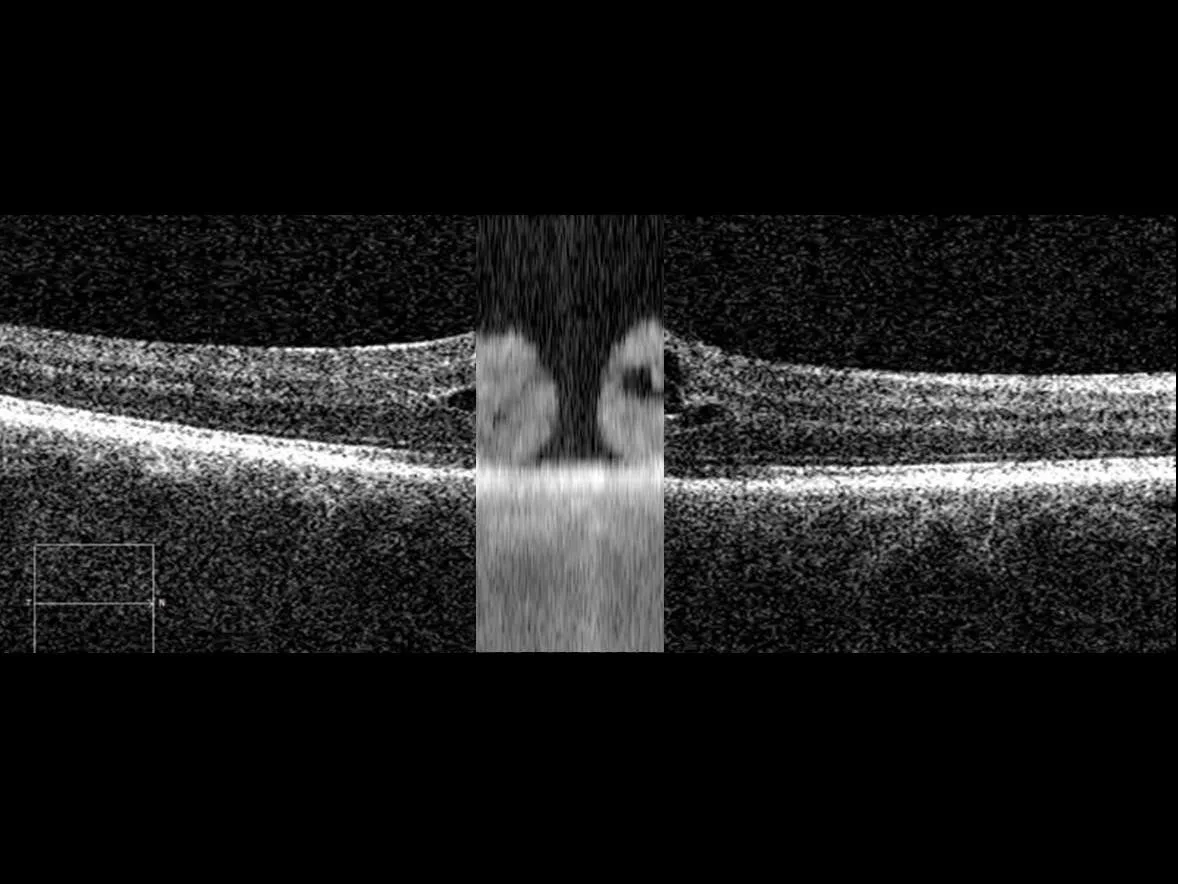

Fixation Check: видна ли фовеолярная ямка

Главный источник «рефракционных сюрпризов» — измерение по ложной оси, когда пациент фиксировал взгляд мимо метки. Функция Fixation Check показывает на ОКТ-срезе фовеолярную ямку: если она в кадре, длина глаза измерена по зрительной оси. Побочный, но ценный эффект — на этом же срезе иногда становятся заметны макулярные изменения. Прибор не предназначен для диагностики сетчатки, и находку положено подтверждать отдельным ретинальным ОКТ, но в потоковой хирургии катаракты обнаружить такой глаз до операции крайне полезно.

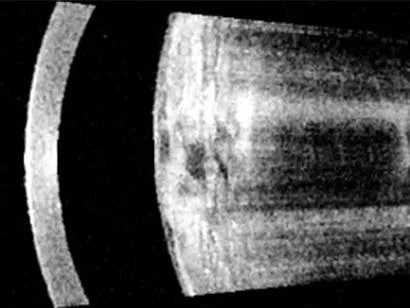

Плотная катаракта: проходимость до 99 %

Сравнительное клиническое исследование более чем на 1200 глазах показало, что IOLMaster 700 успешно измеряет до 99 % катарактальных глаз. Практический смысл цифры — число случаев, которые приходится добирать контактным ультразвуковым A-сканом, сокращается на 92 %: меньше контакта с роговицей, меньше времени сестры и меньше разброса результатов между операторами.

Видео: центральная топография роговицы

Анимация ZEISS о том, как центральная топография встроена в стандартный протокол измерения и что она добавляет к привычным кератометрическим значениям.

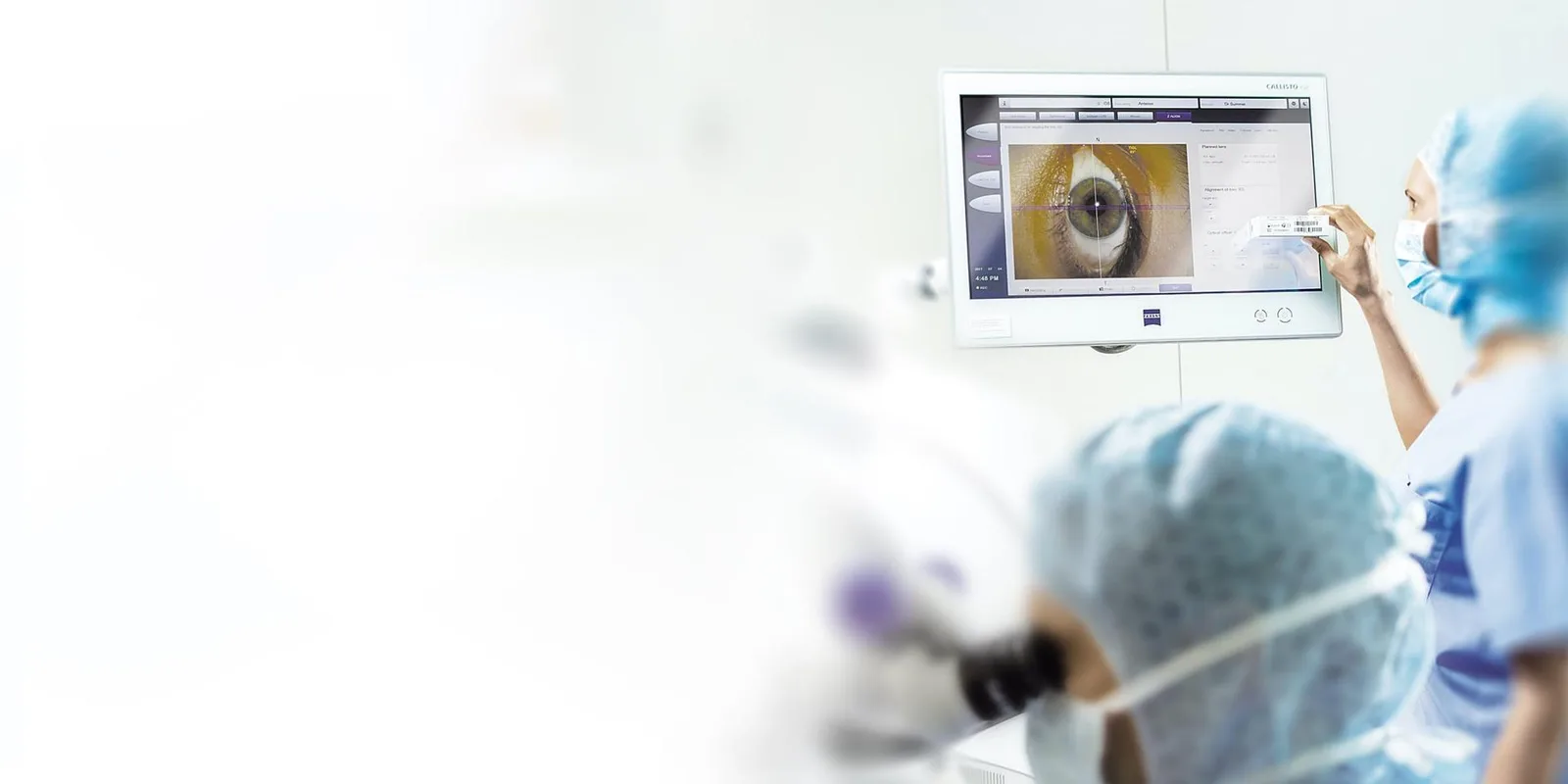

45 секунд на двоих и путь данных в операционную

Оба глаза измеряются менее чем за 45 секунд, а функции помощи в наведении делают результат мало зависимым от того, кто держит прибор, — исследование спокойно делегируется среднему персоналу. Дальше данные идут в планирование: ПО ZEISS EQ Workplace для разбора биометрии, расчёта и заказа ИОЛ, система управления данными FORUM, а также передача в навигационную систему CALLISTO eye для операционного микроскопа. Есть выгрузка в МИС, экспорт на USB и сетевая печать.

Документация производителя

Сборник ZEISS: IOLMaster 700, рецензируемые публикации (англ.)PDF · 517 КБ Сборник ZEISS: Total Keratometry, клинические данные (англ.)PDF · 693 КБ
