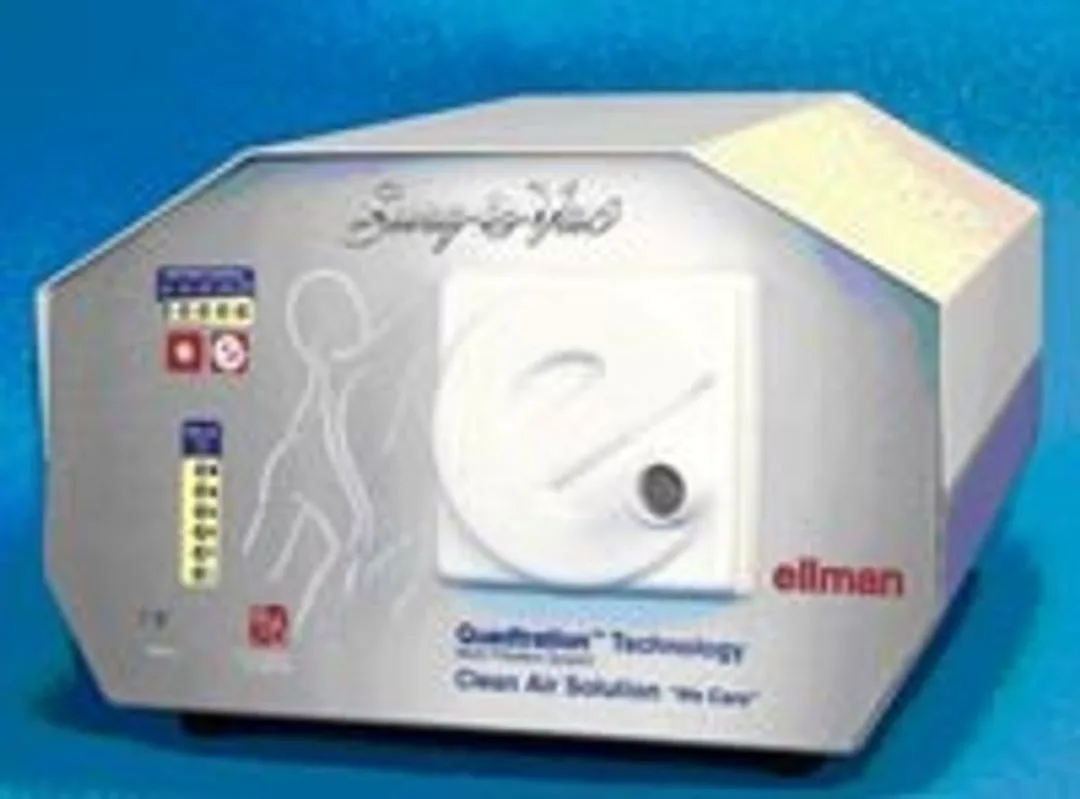

Ellman Surg-e-Vac

Весь тракт очистки собран в едином герметичном картридже SVF1. Первая ступень задерживает крупные частицы и случайно втянутую жидкость. Вторая — ULPA-фильтр с индивидуальной проверкой каждого экземпляра перед выпуском; он улавливает частицы и микроорганизмы размером 0,1–0,2 мкм с эффективностью 99,999 %. Третья — активированный уголь высшего сорта, связывающий преимущественно токсичные органические газы, а не водяной пар. Четвёртая — слой пенопласта и бумаги, удерживающий угольную крошку. Картридж закрыт наглухо, поэтому при замене персонал не контактирует с осевшим на фильтре материалом.

В основе аппарата — центробежный насос с высоким давлением на всасывании: 85 дюймов водяного столба — около 211 мбар. Такое разрежение нужно, чтобы дым забирался у самого места разреза, а не размывался по операционной. Двигатель выбран из соображений тишины: на минимальной мощности аппарат держится ниже 52 дБ(А), на максимальной — ниже 65 дБ(А). Поток регулируется плавно, отдельной кнопкой включается турборежим.

На жидкокристаллическом экране выводится модель установленного фильтра, его остаточный ресурс, заданный уровень мощности всасывания и состояние турборежима. Отдельно отображаются сигналы обслуживания и текущий расход. Ресурс картриджа Quadtration — 6 часов непрерывной работы, и именно счётчик на экране показывает, сколько от него осталось: замена планируется по факту, а не по календарю.

В базовый комплект входит пневматическая ножная педаль SVFSC с кабелем 3,2 м — она включает эвакуацию, не занимая рук. Для работы в паре с радиочастотными аппаратами Ellman Surgitron предусмотрен отдельный блок Surg-e-Doc: он запускает Surg-e-Vac одновременно с подачей энергии и держит тягу ещё пять секунд после отпускания кнопки, чтобы вытянуть остаточный шлейф. С этим блоком отдельная педаль дымоотсоса не нужна вовсе — управление остаётся у педали генератора.

Основная линия — многоразовый пластиковый шланг VV148 диаметром 7/8 дюйма (22 мм). К нему подбирается расходка под конкретную процедуру: защитные трубки-удлинители Saf-T-Wand VV140, автоклавируемые трубки 1/4 дюйма VV128 для работы через зеркало, переходники VV129 и готовый набор-редуктор VV130. В гинекологии трубка малого диаметра заводится прямо в зеркало, и поле не затягивает дымом. В качестве опоры предусмотрены стойка-держатель Vac Assist VV133 и тележки SurgiCart H156 и H157.

Аппарат рассчитан на сеть 220/240 В частотой 50/60 Гц и защищён двумя предохранителями на 8 А; мощность электродвигателя — 1,02 кВт (1 3/8 л. с.). Корпус 206 × 338 × 333 мм и масса 9,1 кг позволяют поставить его на полку стойки или на тележку. Регистрационное наименование изделия — «Эвакуатор дыма хирургический Ellman с принадлежностями», РУ ФСЗ 2008/02478, класс потенциального риска 2а.
