Компьютерный электрокардиограф размером с мобильный телефон: подключается к USB-порту компьютера и записывает от 1 до 12 отведений с частотой квантования 2000 Гц. В базовый комплект входит программа контурного анализа с автоматическим синдромальным заключением, поддерживаются обмен по HL7 и DICOM и аппаратное детектирование импульсов кардиостимулятора.

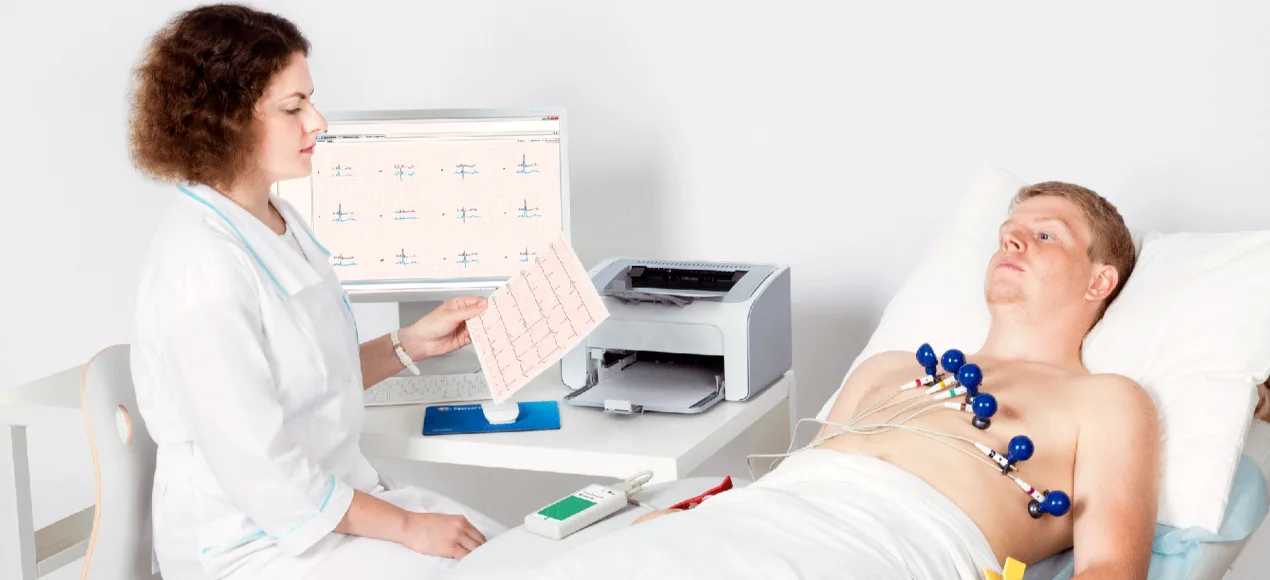

Блок размером с мобильный телефон подключается к USB-порту компьютера и записывает от 1 до 12 стандартных отведений одновременно. Отдельного рабочего места прибор не занимает: кабинет функциональной диагностики собирается вокруг уже имеющегося компьютера, а протокол печатается на обычном офисном принтере — струйном или миниатюрном термическом.
ЭКГ оцифровывается с частотой квантования 2000 Гц при разрядности АЦП 12 бит. Аппаратный модуль компенсирует изменения ёмкости кабеля пациента при движениях, а набор цифровых фильтров снимает остаточные помехи — кривая остаётся читаемой и у беспокойного пациента, и в кабинете с сетевой наводкой.
Встроенный аппаратный детектор импульсов искусственного водителя ритма позволяет автоматически анализировать ЭКГ пациентов с имплантированным электрокардиостимулятором. Он же делает возможными нагрузочные и электрофизиологические исследования с чреспищеводной электрокардиостимуляцией.

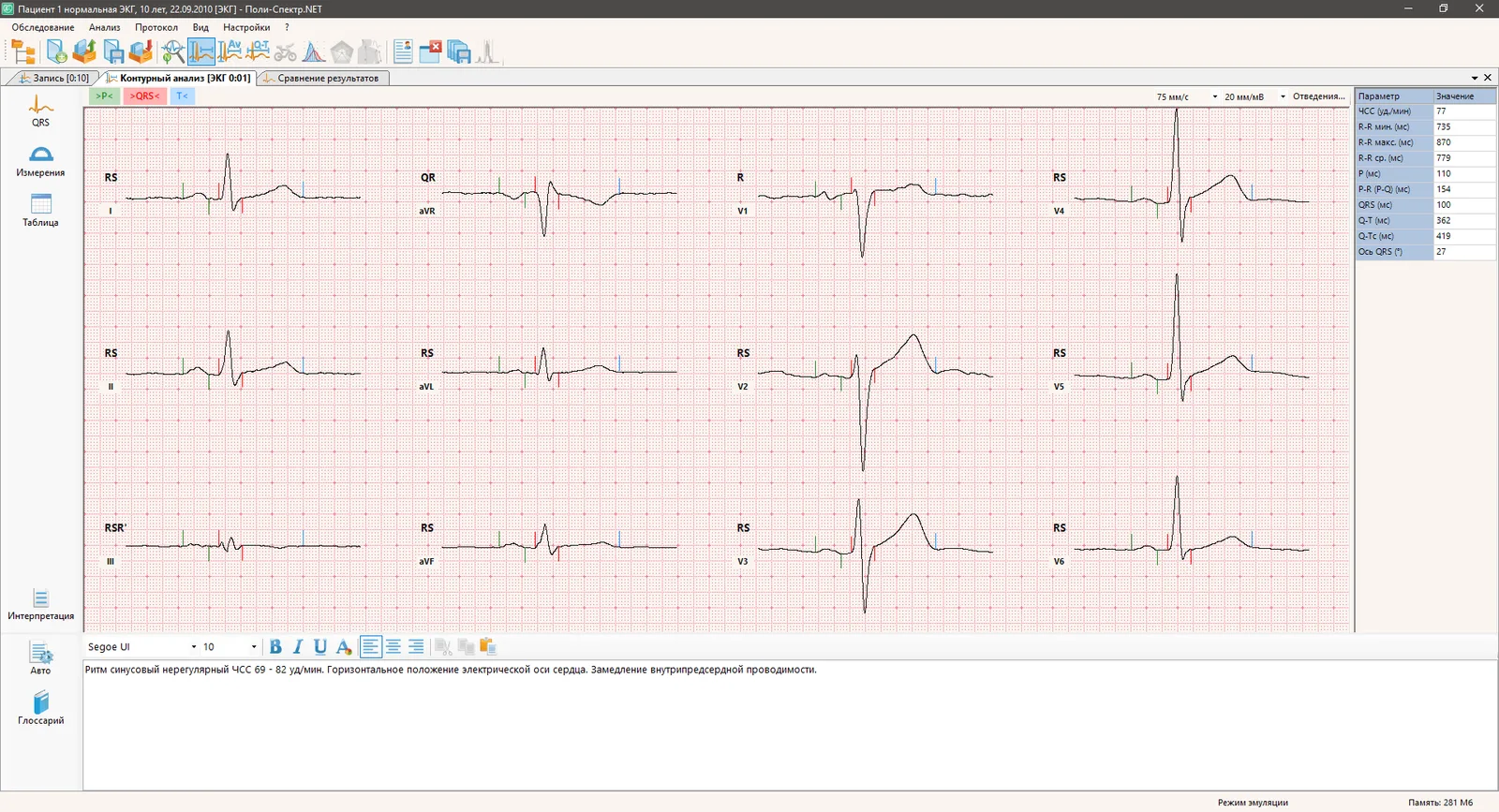

В базовый комплект входит программа «Поли-Спектр.NET/Анализ». В режиме контурного анализа врач видит выбранный или усреднённый по всей записи кардиокомплекс, маркеры узловых точек расставляются автоматически, тут же формируется синдромальное заключение. Маркеры правятся электронной линейкой, заключение редактируется вручную.
Заключение собирается автоматически: изображение кардиокомплекса по всем отведениям, таблицы измерений и текст интерпретации. От наложения электродов до распечатанного протокола проходит не более пяти минут, а печать и формирование протокола можно перевести в полностью автоматический режим для потоковых осмотров.
Программное обеспечение обменивается сообщениями по стандарту HL7 и работает по протоколу DICOM: через сервис рабочего списка исследований прибор получает задания из информационной системы клиники и возвращает результаты. Сценарий обмена настраивается под конкретную МИС, поэтому запись сразу попадает в электронную карту.

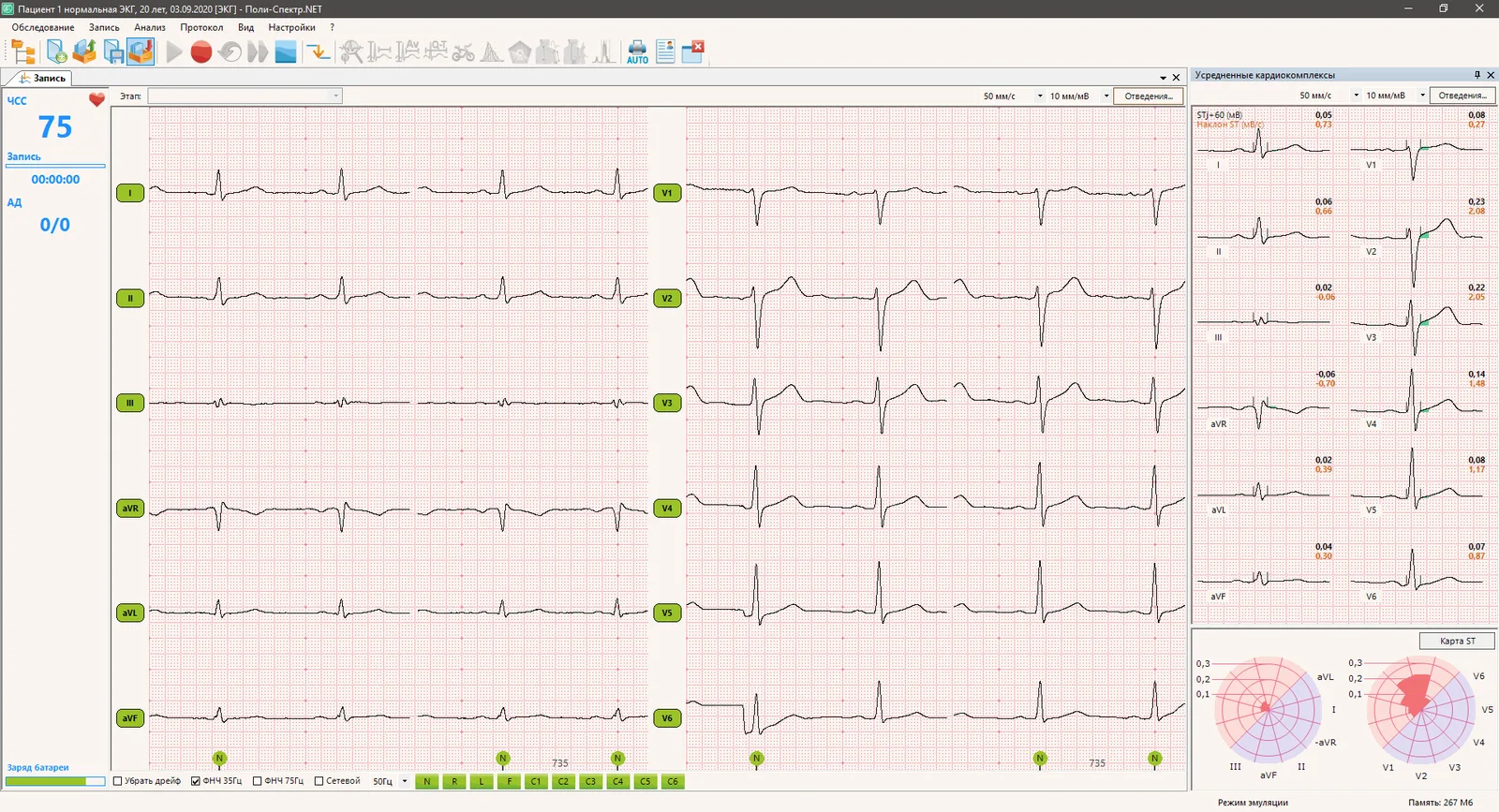

К базовому анализу докупаются модули: «Экспресс» для потоковых обследований, «Эрго» — нагрузочное тестирование на велоэргометре или тредмиле, «ВР» — ЭКГ высокого разрешения с поздними потенциалами желудочков, «КВТ» — кардиоваскулярные тесты, «QT» — дисперсия интервала, «СРПВ» — скорость пульсовой волны, «Ритм» — вариабельность сердечного ритма.
Кабель отведений подключается стандартным 15-контактным разъёмом D-SUB: провода не впаяны в корпус, а расходники подбираются свободно и меняются по отдельности. Датчик дыхания, который в базовый комплект не входит, регистрирует частоту и ритм дыхания и повышает качество анализа вариабельности ритма и кардиоваскулярных тестов.
