Dräger Vista 120

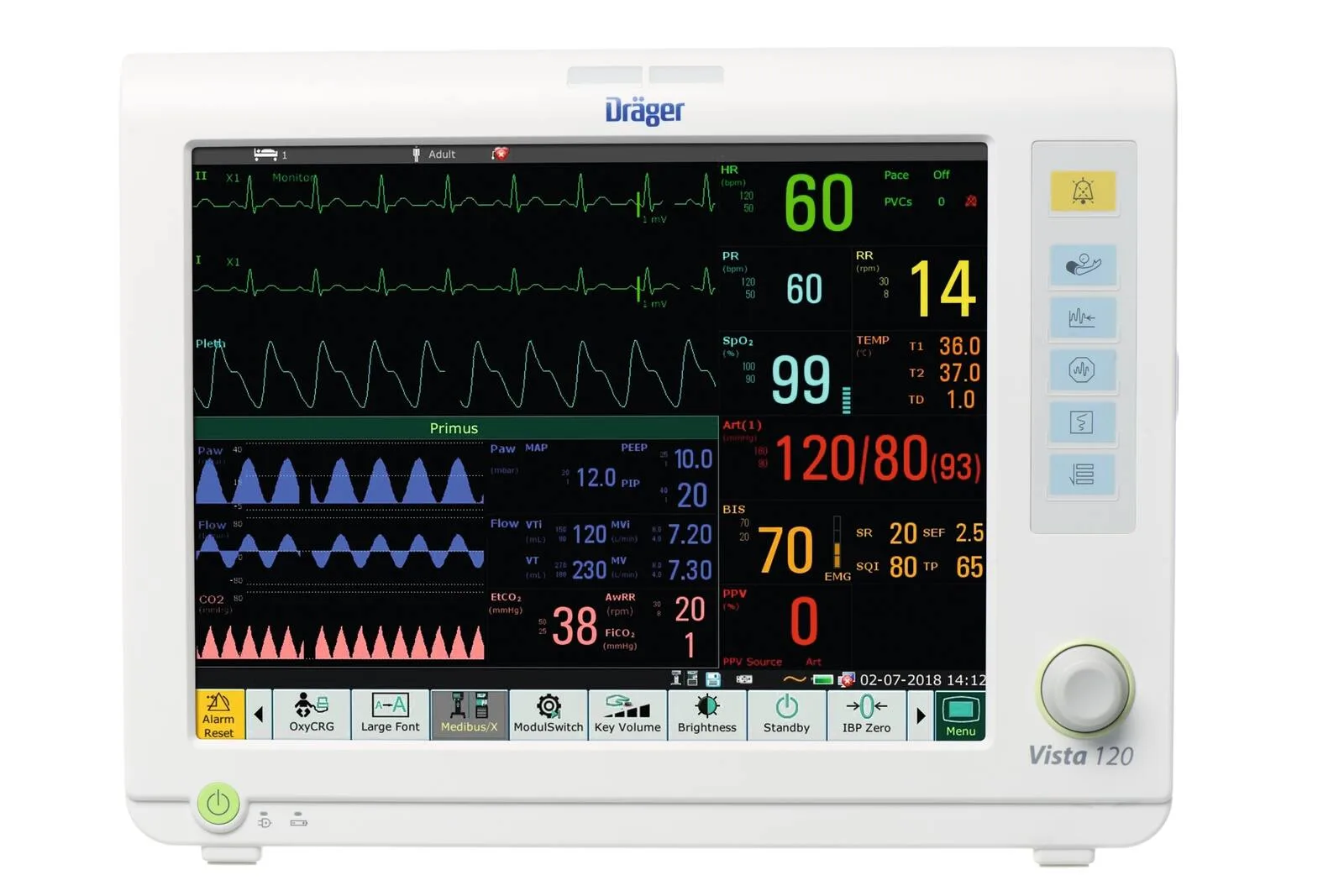

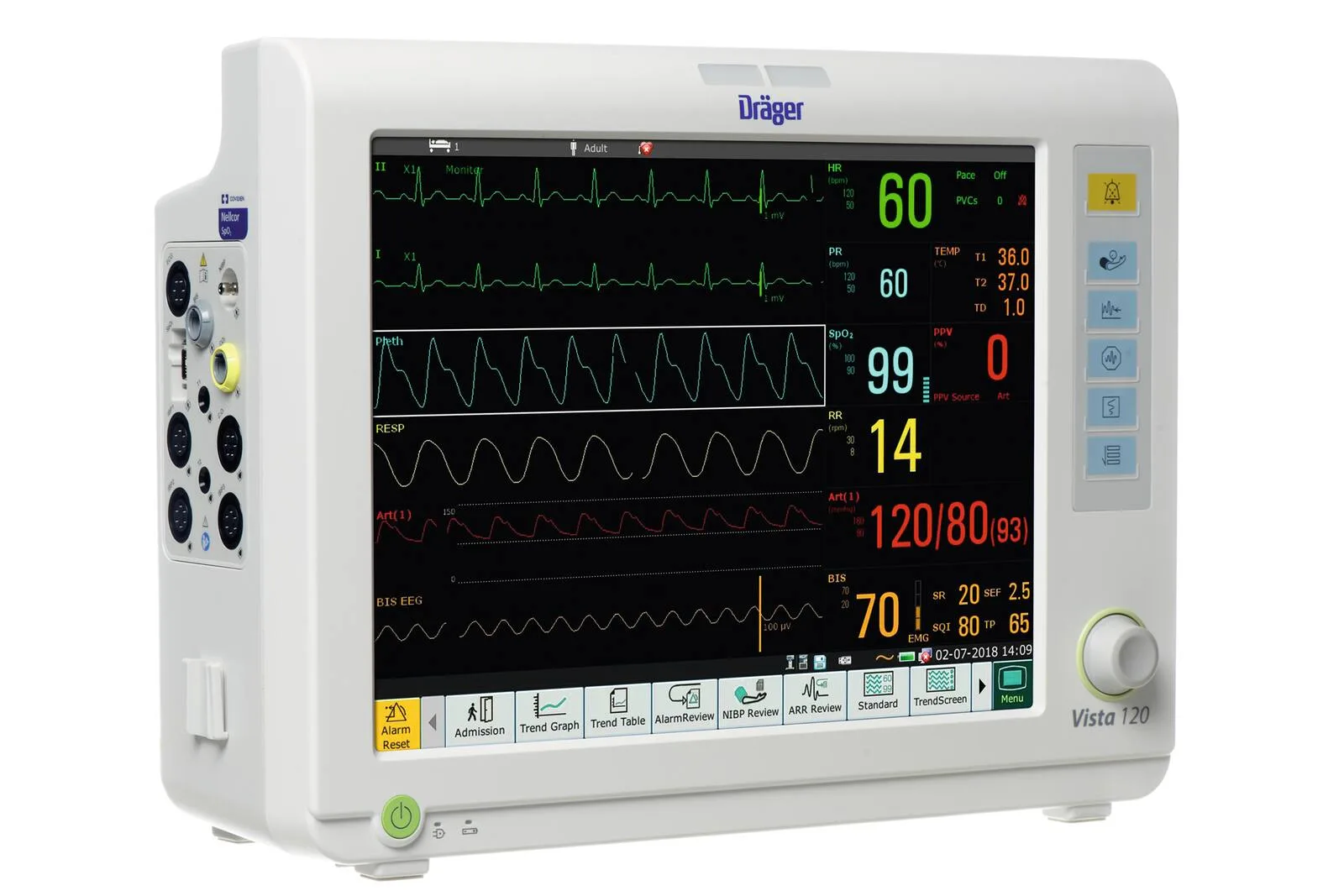

Экран 380 мм (15″) с разрешением 1024×768 показывает до тринадцати кривых одновременно — этого хватает, чтобы вывести на одно поле витальные параметры пациента и данные с наркозного аппарата. Раскладка настраивается: врач сам решает, что вывести крупно, а что убрать во второй экран. Управление комбинированное — сенсорный слой, поворотный регулятор и ряд клавиш быстрого доступа справа от экрана; на нижней панели постоянно доступны частые функции вроде OxyCRG, крупного шрифта и обнуления инвазивного давления.

Монитор рассчитан на взрослых, детей и новорождённых.

• ЭКГ на 3 или 5 электродов с анализом аритмий и ST, ЧСС 15–300 (у детей и неонатов до 350) уд/мин.
• Дыхание импедансным методом, тревога апноэ с задержкой от 10 до 40 секунд.
• SpO₂ — собственный модуль Dräger или Nellcor, с индексом перфузии.
• НИАД осциллометрическим методом в ручном, автоматическом, непрерывном и последовательном режимах.
• Две температуры, три канала инвазивного давления, сердечный выброс методом термодилюции 0,1–20 л/мин.

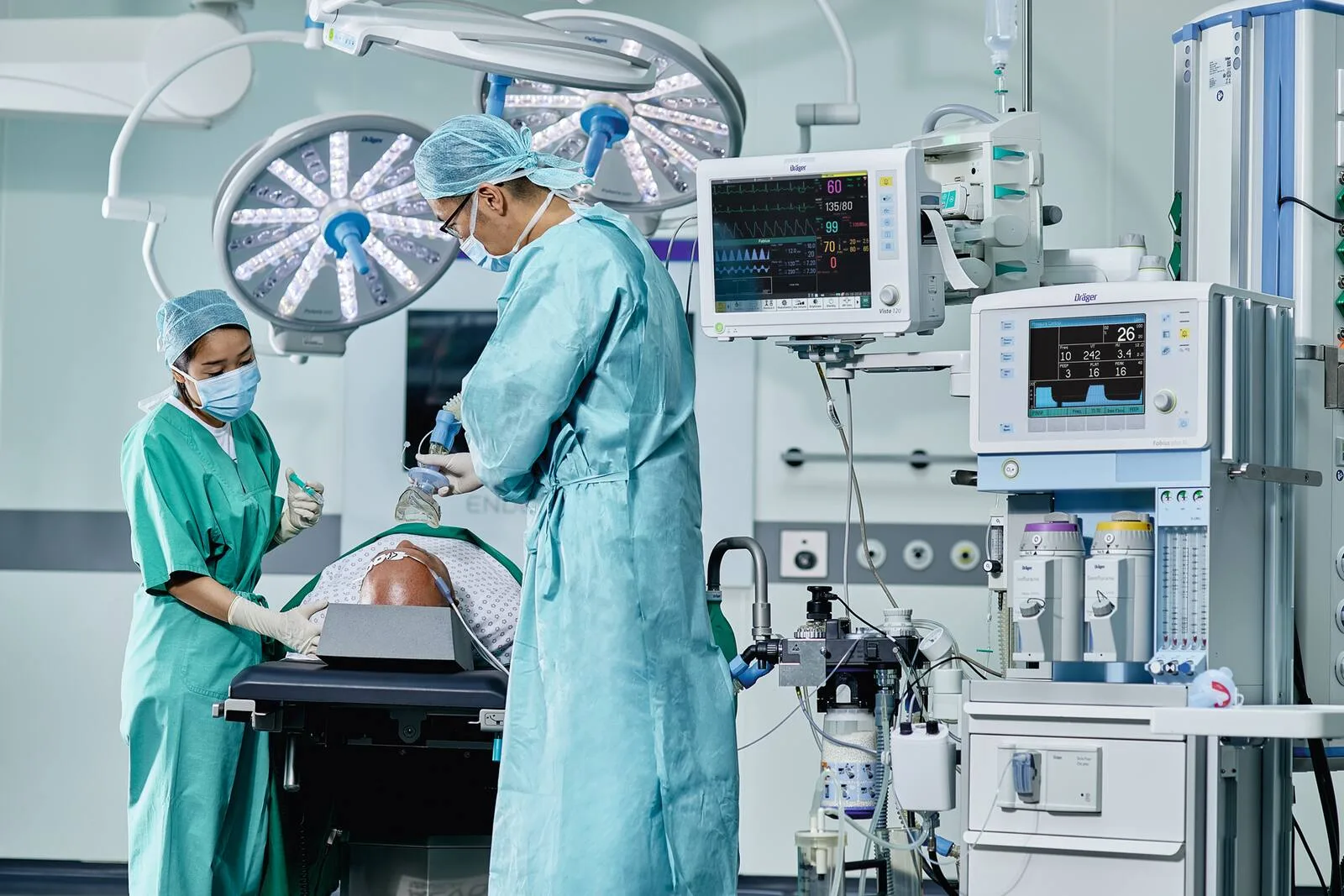

Анестезиологию в Vista 120 закрывают два дополнительных канала. Биспектральный индекс BISx показывает глубину седации в шкале 0–100 с трендом на 6, 12, 30 или 60 минут. Встроенный газовый интерфейс подключает модули Dräger Scio Four: концентрации анестетиков и кислорода на вдохе и выдохе приходят прямо на экран монитора, отдельный газоанализатор в стойку ставить не нужно. Капнография доступна и в боковом, и в прямом потоке — есть варианты модулей под оба сценария.

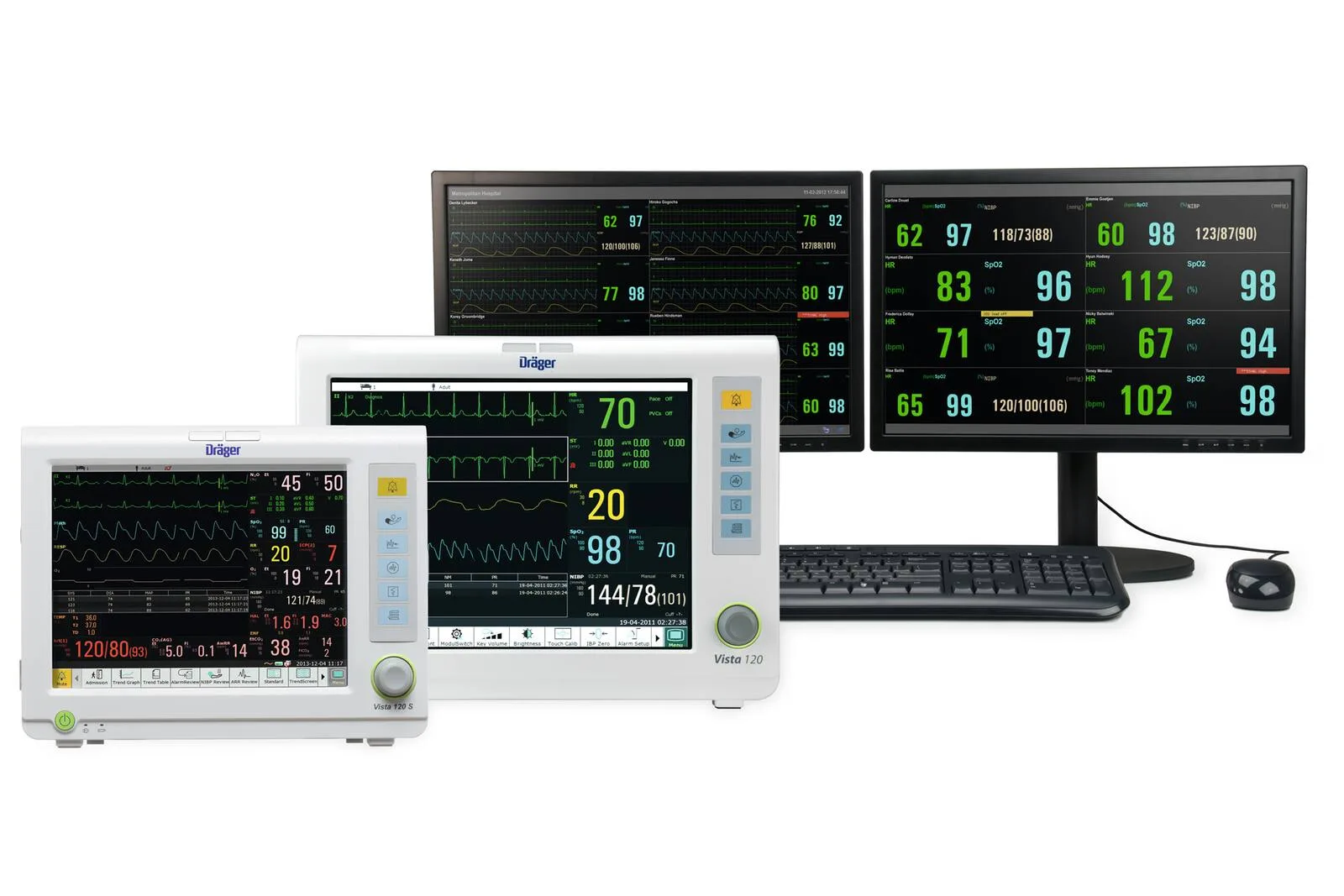

Короткий тренд хранится час с шагом в секунду, длинный — 150 часов с шагом в минуту; отдельно сохраняются 1200 измерений неинвазивного давления, 200 событий тревог и 200 эпизодов аритмий, а полная запись кривых ведётся 96 часов. С монитора можно посмотреть, что происходит на других подключённых к сети Vista 120: сигнал тревоги у соседнего пациента видно и можно отреагировать, не отходя от своей койки.

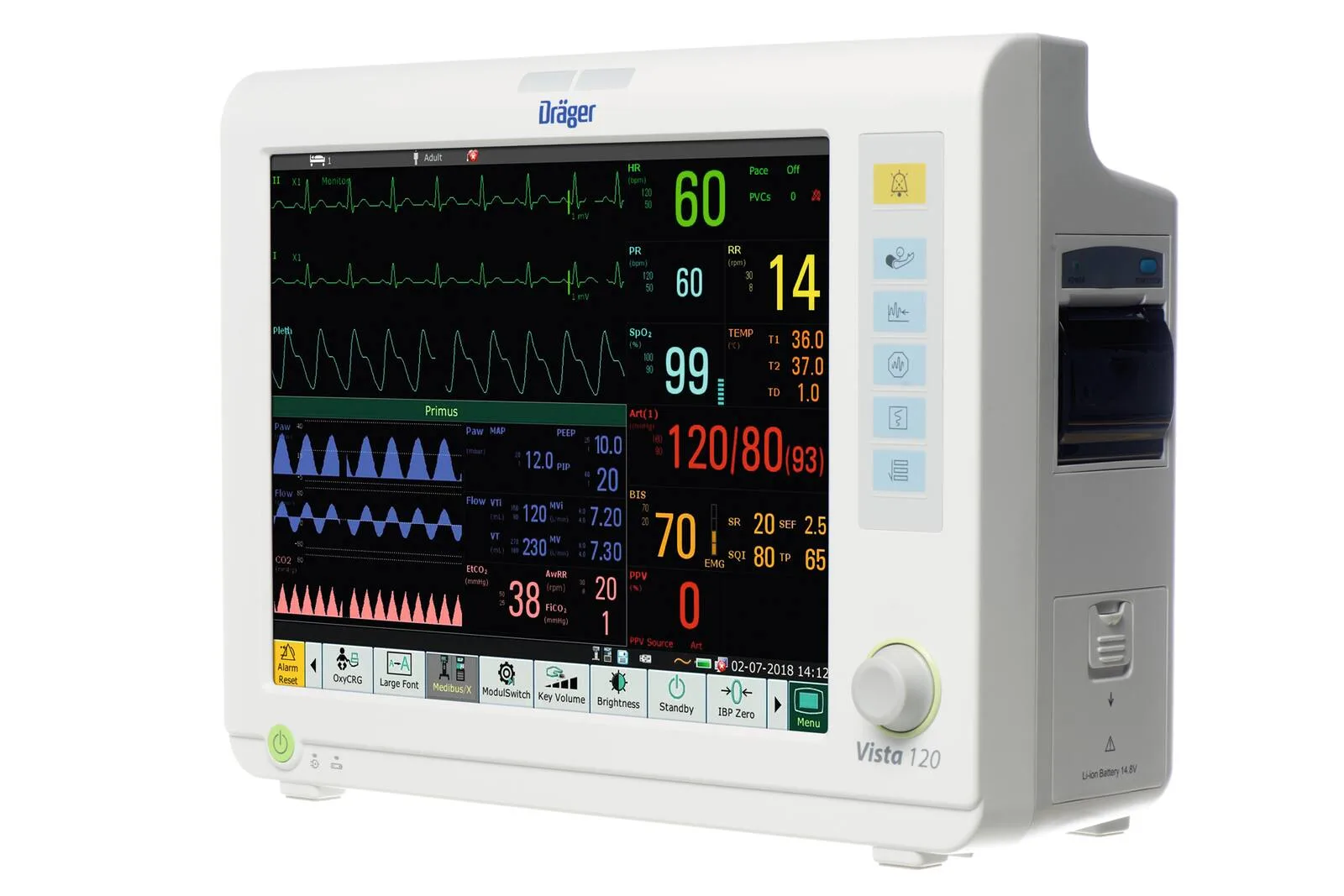

Термопринтер встроен в корпус: ширина ленты 50 мм при поле записи 48 мм, три скорости протяжки — 12,5, 25 и 50 мм/с, до трёх кривых в одной распечатке. Печатать можно не только кривые, но и результаты расчётов — доз препаратов, оксигенации, вентиляции, функции почек, гемодинамики, замеров сердечного выброса. Литий-ионная батарея на 5000 мА·ч в стандартном режиме измерений держит не менее 300 минут, полная зарядка занимает около 6,5 часа. Масса аппарата — менее 7 кг.

Корпус защищён от вертикально падающих капель по IPX1, рабочий диапазон температур — 15–27 °C. Каналы ЭКГ, температуры, инвазивного давления и сердечного выброса выполнены по классу защиты CF, каналы SpO₂, НИАД, CO₂, газов и BIS — по классу BF. Габариты монитора — 408 × 316 × 157 мм, подключение к сети переменного тока 100–240 В частотой 50 или 60 Гц.
