KARL STORZ IMAGE1 S Rubina

Rubina — это связка, в которой флуоресценцией занимается не приставка, а вся цепь визуализации целиком: источник POWER LED Rubina возбуждает индоцианин зелёный, двухматричная видеоголовка снимает белый свет и ближний инфракрасный диапазон одновременно, а блок CONNECT II сводит их в одну картинку 3840 × 2160. Технология OPAL1 NIR/ICG даёт три представления сигнала: наложение на белый свет, монохромный кадр и карту интенсивности, где яркость свечения переводится в цветовую шкалу. Переключение между ними — кнопкой на видеоголовке, без остановки операции.

Поверх штатной картинки работают четыре режима постобработки. CLARA выравнивает освещённость кадра и вытягивает тени в глубине полости. CHROMA усиливает цветовой контраст, из-за чего границы тканей читаются отчётливее. SPECTRA A и SPECTRA B сдвигают и подменяют участки спектра, подчёркивая сосудистый рисунок. Режимы включаются с видеоголовки и работают в 2D и 3D, включая флуоресцентные картинки.

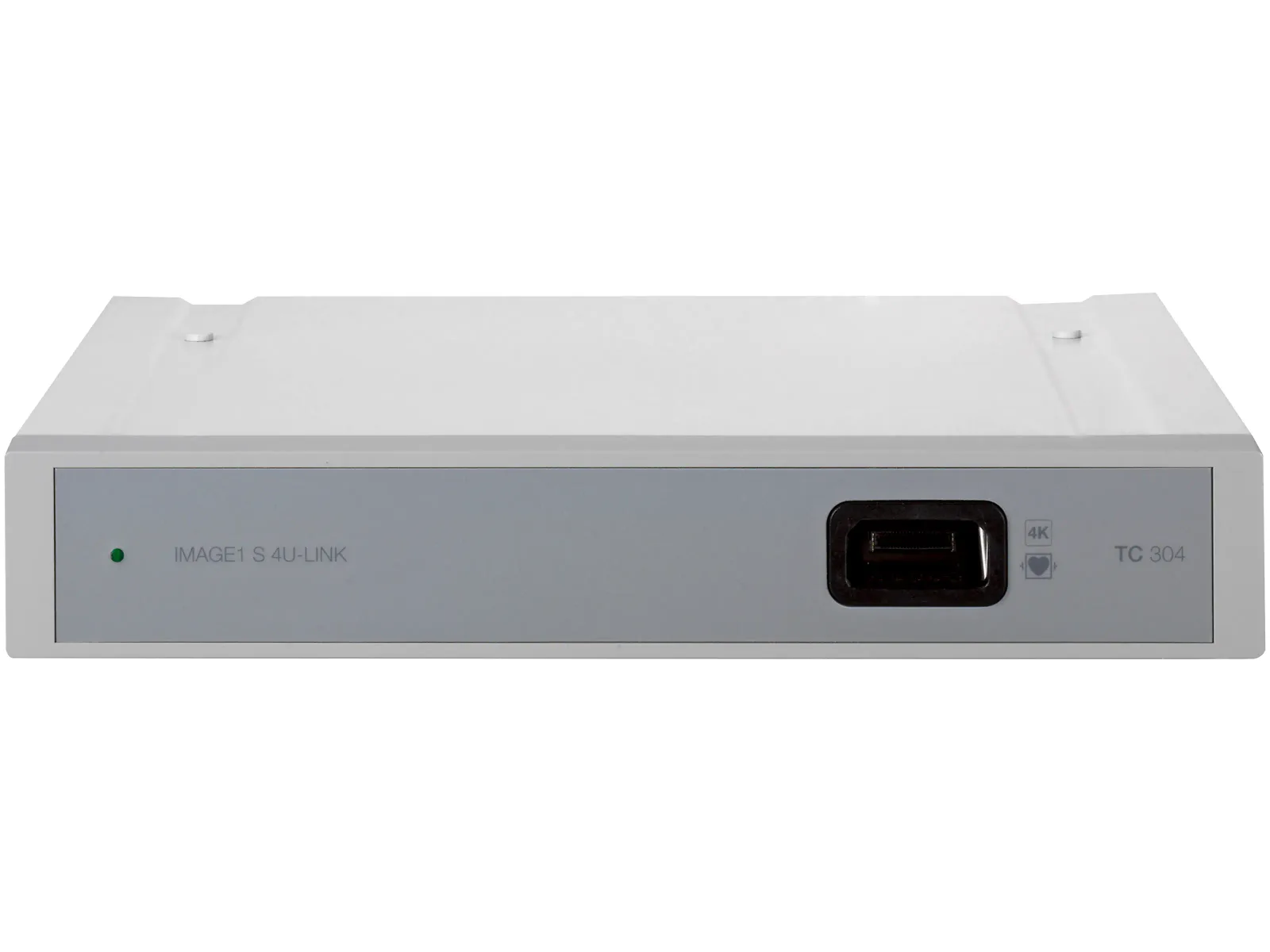

Видеоголовка TH121 в автоклав не идёт: её погружают в растворы, обрабатывают перекисью водорода или протирают, а стерильность в операционной обеспечивают одноразовые чехлы. Видеоэндоскопы TIPCAM 1 Rubina, наоборот, автоклавируются. Блоки CONNECT II и 4U-LINK дезинфицируются протиранием, оболочка IPX0, рабочая часть класса CF с защитой от разряда дефибриллятора, питание 100–240 В.

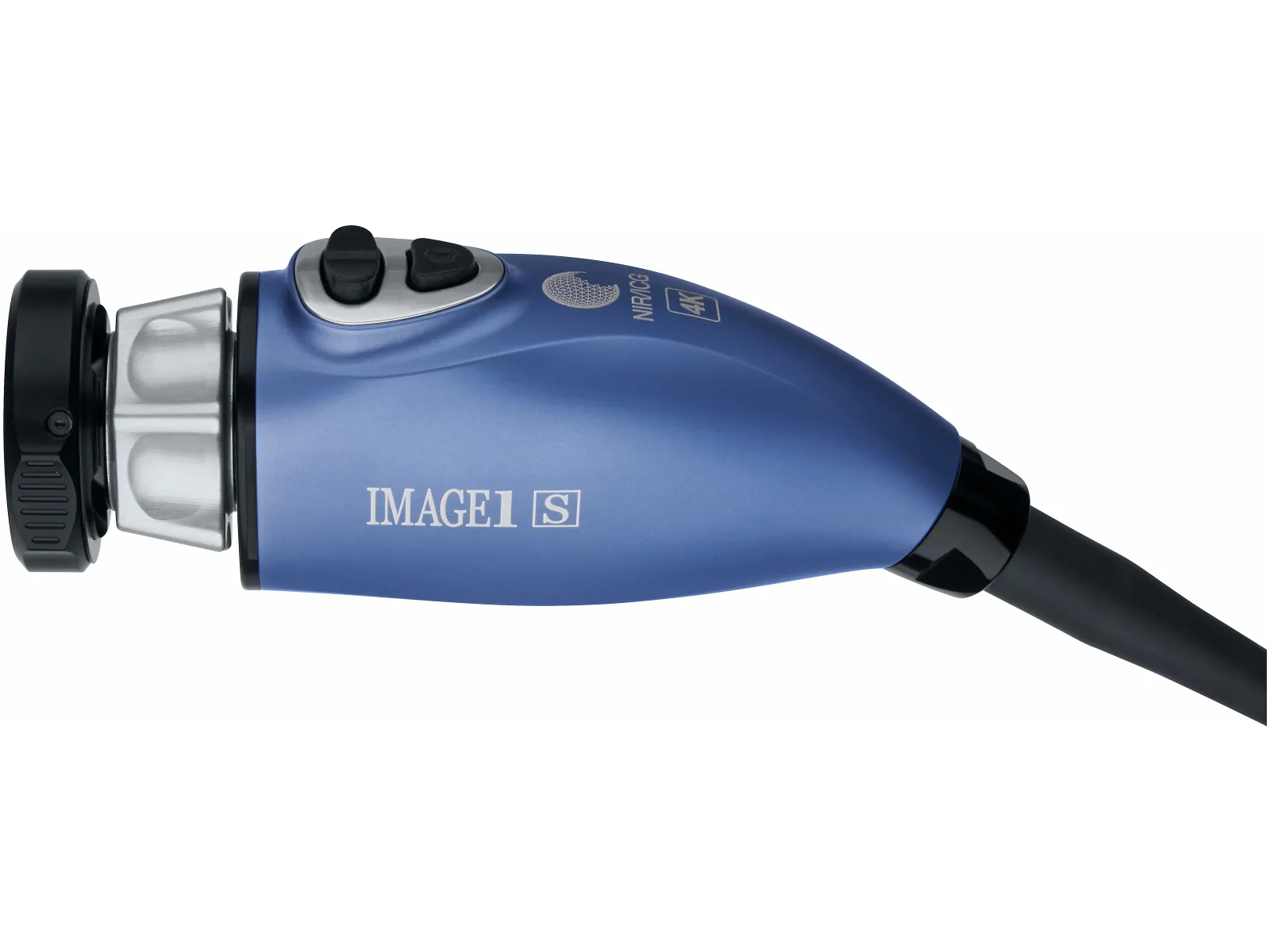

Артикул TH121: две матрицы CMOS, 3840 × 2160 при 50/60 Гц, корпус 41 × 55 × 150 мм массой 260 г. Кольцо фокусировки, трёхкратный цифровой зум с семью ступенями, три кнопки (две программируемые), несъёмный прямой кабель 300 см.

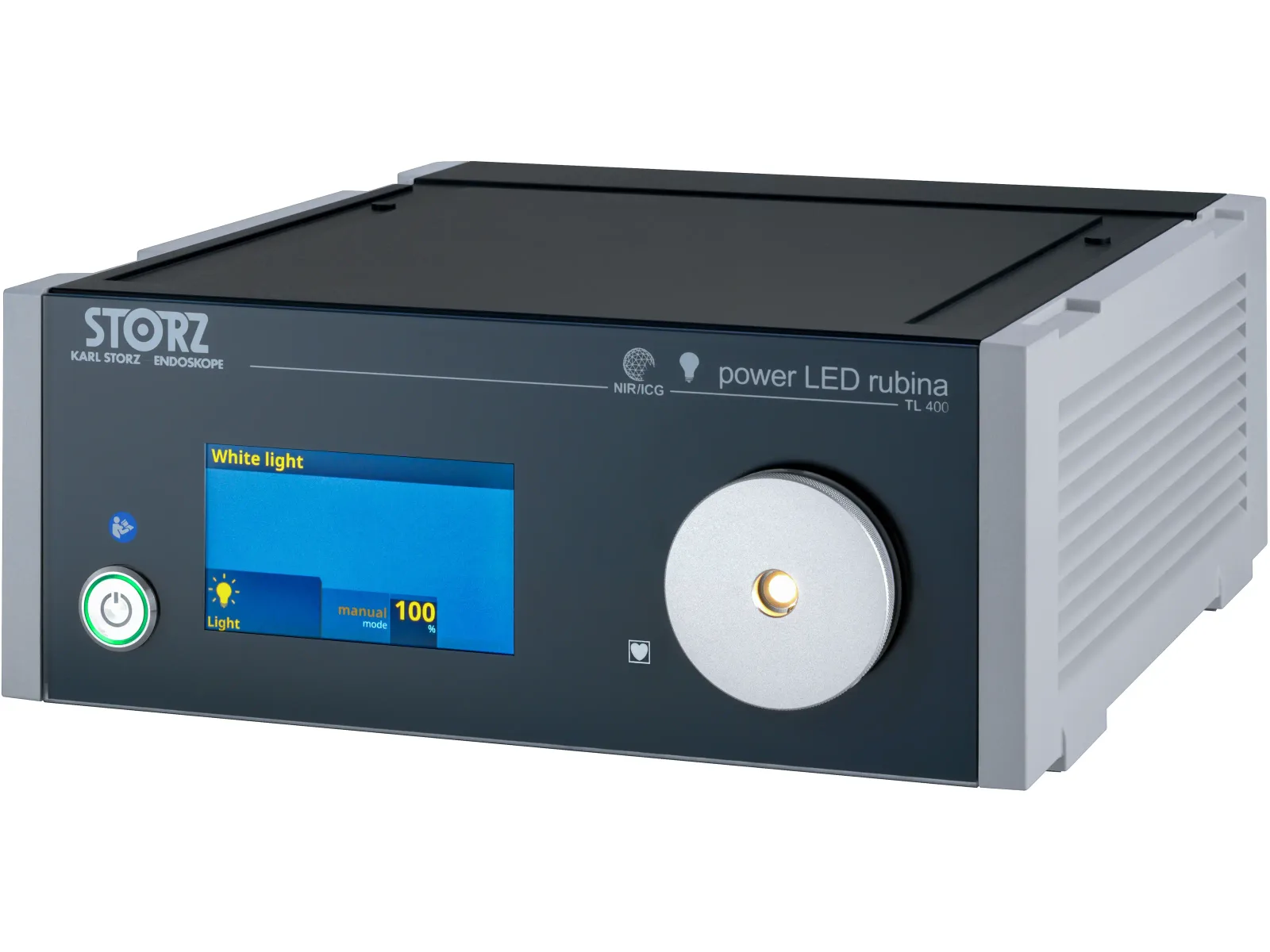

TL400 — безлазерный светодиодный осветитель для белого света и возбуждения флуоресценции NIR/ICG. Цветовая температура около 5700 K, ресурс не менее 30 000 часов, потребление 220 ВА, масса 7,4 кг. Интенсивность регулируется вручную с сенсорного экрана или автоматически через шину KS HIVE.

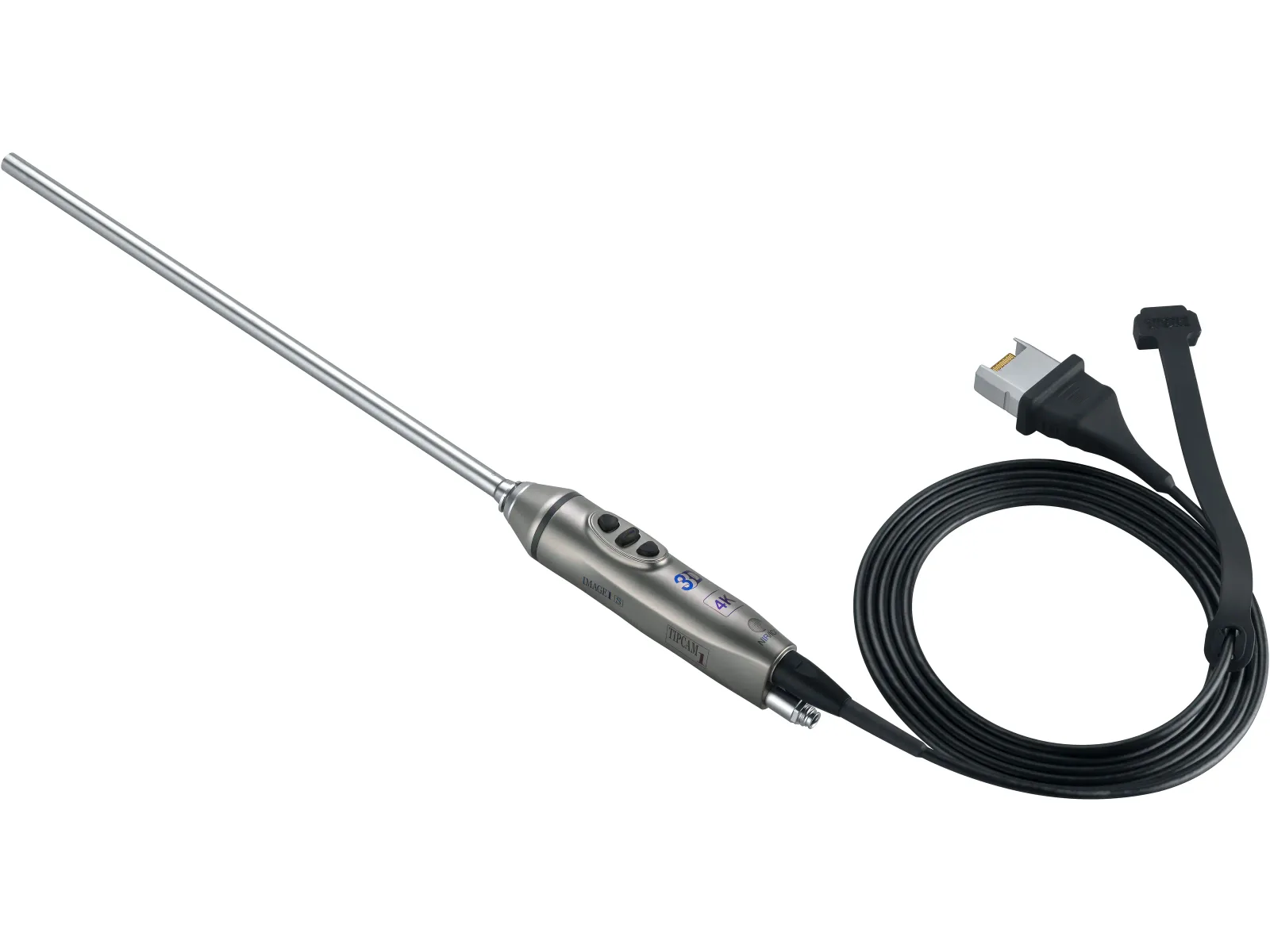

Артикулы 26606ACA (0°) и 26606BCA (30°): наружный диаметр 10,3 мм, рабочая длина 317 мм, две матрицы CMOS на дистальном конце, разъём 4U-Line. Даёт 4K и стереоскопическое 3D с переключением в 2D, обрабатывается в автоклаве и перекисью водорода.
