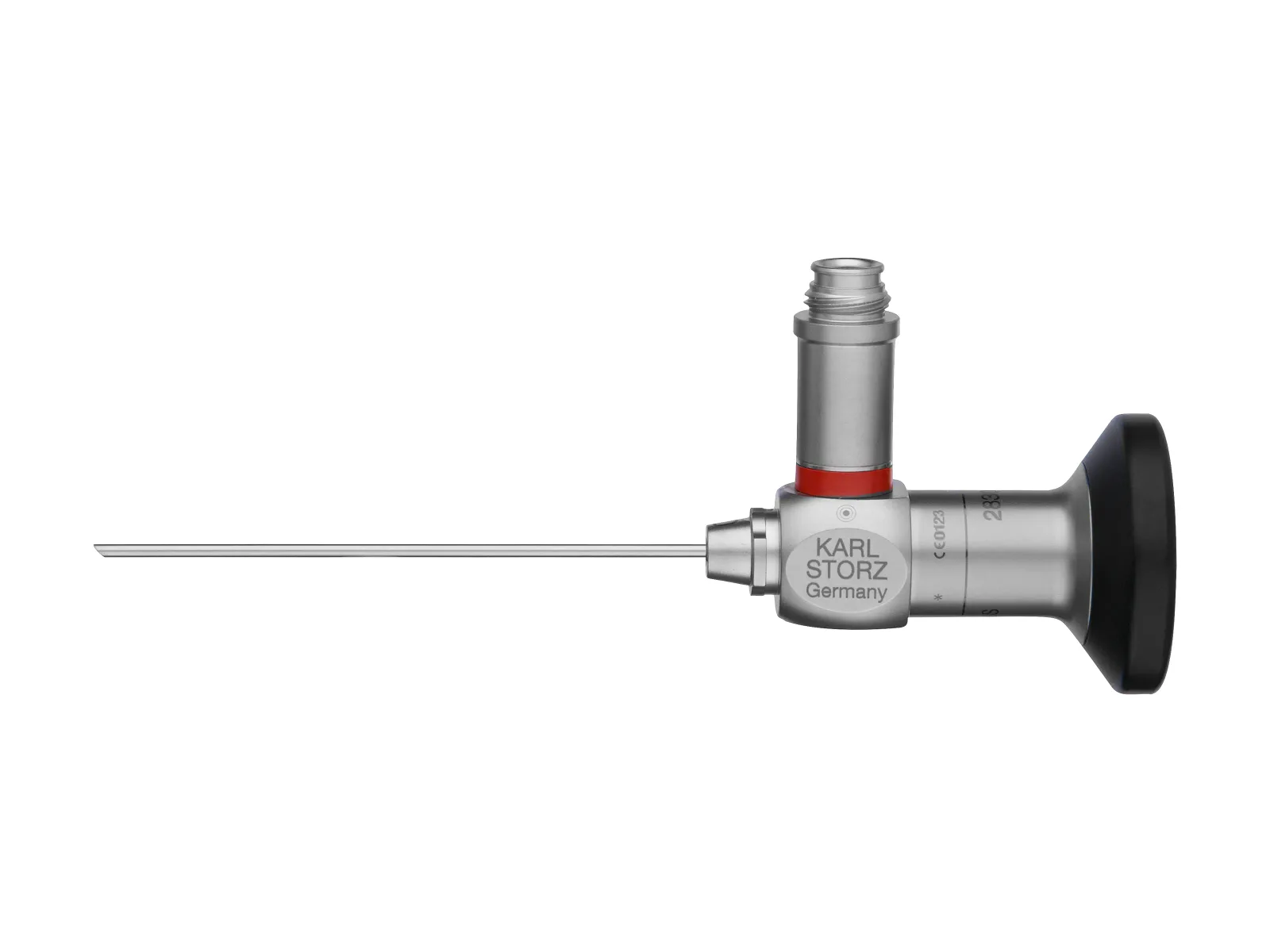

KARL STORZ HOPKINS, артроскоп Ø4 мм 30° (28731 BWA)

Name: KARL STORZ HOPKINS, артроскоп Ø4 мм 30° (28731 BWA)
Brand: KARL STORZ

Базовый артроскоп KARL STORZ: стержне-линзовая оптика HOPKINS диаметром 4 мм с рабочей длиной 18 см и передне-боковым направлением обзора 30°. Крупноформатное широкоугольное поле, встроенный оптоволоконный световод, полное автоклавирование. Телескопы нового поколения дают постоянное увеличение по всему кадру — без «рыбьего глаза» по краям.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Области применения: Артроскопия
Тип оптической системы: Стержне-линзовая (жёсткая)
Наружный диаметр, мм: 4

Характеристики

Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Области применения: Артроскопия
Тип оптической системы: Стержне-линзовая (жёсткая)
Наружный диаметр, мм: 4
Направление обзора: 30° — передне-боковое
Рабочая длина, мм: 180
Крупноформатная (расширенное поле) оптика: Да
Класс разрешения видеосистемы: 4K / Ultra HD
Инструментальный канал: Нет
Передача света: Встроенный оптоволоконный световод
Совместимость световодного разъёма: KARL STORZ, Richard Wolf
Совместимые тубусы и оболочки: 28126 B — тубус артроскопа Ø5,5 мм, 12 см, два фиксированных крана, 28126 R / 28126 CR — тубус артроскопа Ø5,5 мм, 12 см, один и два поворотных крана, 28129 CR — тубус артроскопа, 28229 DR — высокопоточный тубус Ø6,5 мм, 12 см, два поворотных крана, 28130 R / 28130 CR, 28131 R / 28131 CR, 28135 CR, 28136 S / 28136 DS / 28136 CR — тубусы High-Flow, 50200 ES — диссектор оптический
Цветовой код: красный
Автоклавирование: Да
Допустимые методы стерилизации: паровая стерилизация (автоклав)
Артикул: 28731 BWA
Исполнения линейки: 28731 AWA — 0°, Ø4 мм, 18 см, цветовой код зелёный, 28731 CWA — 70°, Ø4 мм, 18 см, цветовой код жёлтый, 28731 AE — ENDOCAMELEON ARTHRO, регулируемый обзор 15–90°, Ø4 мм, 18 см, 28719 BA — 30°, Ø2,7 мм, 18 см, 28208 BA — 30°, Ø2,7 мм, 11 см, 28300 BA — 30°, Ø2,4 мм, 10 см, 28305 BA — 30°, Ø1,9 мм, 6,5 см
Регистрационное удостоверение: РЗН 2022/18700 от 31.10.2022 («Артроскоп жесткий HOPKINS для суставов опорно-двигательного аппарата, с принадлежностями», вариант исполнения 2.2 — направление наблюдения 30°, диаметр 4 мм, длина 18 см)
Коды КТРУ: 32.50.13.190-00007052
Марка оптики: HOPKINS®
Позиция разъёма световода: 6 часов
Класс потенциального риска: 2а
Номер ЕРУЛ: Г004-00110-00/02930407
Уникальный номер реестровой записи: 202108
Держатель регистрационного удостоверения: ООО «КШТЭ ВОСТОК», Москва
Обязательное сопутствующее изделие (световод): 495 NAC — световод оптоволоконный, 230 см, Ø 3,5 мм
Обязательное сопутствующее изделие (камера): TH110 — видеоголовка эндоскопическая IMAGE1 S HX
Запасные части: 495 F — адаптер под разъём Richard Wolf; 495 G — адаптер под разъём KARL STORZ
Дополнительные принадлежности: 723750 B — гильза защитная; 533 TVA — адаптер автоклавируемый
Серийные номера нового поколения оптики: 28731 BWA — с 122XVR, 28731 AWA — с 1201J8
Прирост разрешения от края до края: 37 % относительно прежней конструкции (данные производителя)

Особенности

Новое поколение: без эффекта «рыбьего глаза»

Артроскопическая картинка традиционно искажена: инструмент в центре кадра крупнее и резче, чем у края, и расстояние до анатомической структуры оценивается хуже. В телескопах нового поколения KARL STORZ пересчитал схему так, чтобы увеличение оставалось постоянным по всему полю зрения. Разрешение от края до края выше на 37 % относительно прежней конструкции; вместе с уменьшенным искажением это даёт более естественную координацию «глаз — рука» и ощущение большей глубины резкости. Артикул 28731 BWA выпускается с новой оптикой начиная с серийного номера 122XVR, прямая версия 28731 AWA — с 1201J8.

Ø4 мм и три направления обзора

Типоразмер Ø4 мм с рабочей длиной 18 см — рабочая лошадка артроскопии крупных суставов. Он выпускается в трёх направлениях наблюдения: 0° (артикул 28731 AWA), 30° (28731 BWA) и 70° (28731 CWA). Прямая оптика привычна при работе по оси портов, 30° позволяет заглянуть за мыщелок и осмотреть задние отделы сустава без дополнительного доступа, 70° остаётся вариантом для боковых карманов. Все три исполнения — крупноформатная широкоугольная оптика, они ставятся в одни и те же тубусы и различаются на столе цветовым кольцом: зелёным, красным и жёлтым соответственно.

Тонкая оптика для мелких суставов

Помимо четвёрки, в артроскопической линейке HOPKINS есть телескопы меньших диаметров — под лучезапястный, локтевой и голеностопный суставы, а также под суставы пальцев. Это Ø2,7 мм с рабочей длиной 18 см (28719 BA) и 11 см (28208 BA), Ø2,4 мм длиной 10 см (28300 BA) и Ø1,9 мм длиной 6,5 см (28305 BA) — все с направлением обзора 30° и встроенным оптоволоконным световодом. Оптическая схема и окуляр у них общие с четвёркой, поэтому одна камера и один световодный кабель обслуживают весь парк артроскопов отделения, а хирург переходит с крупного сустава на мелкий без смены привычек.

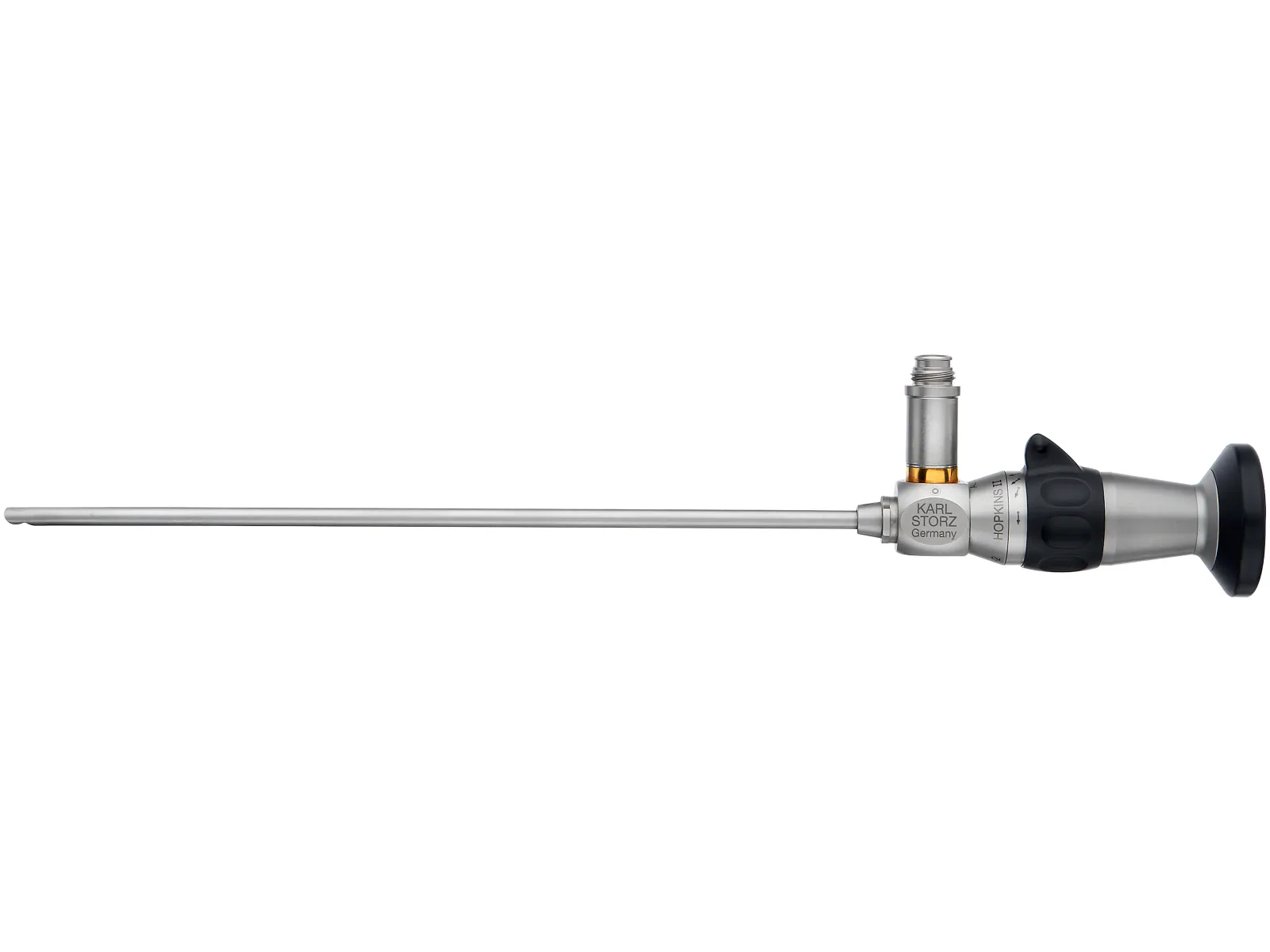

ENDOCAMELEON ARTHRO: обзор от 15° до 90°

Исполнение 28731 AE той же геометрии — Ø4 мм, рабочая длина 18 см — меняет направление наблюдения плавно в пределах 15–90° поворотом регулятора на корпусе. Дистальный конец при этом остаётся жёстким и не занимает в суставе лишнего места, а горизонт картинки ведёт себя как у обычного жёсткого телескопа. Одним инструментом закрываются задачи, под которые иначе нужны и 30°, и 70°: оптику не приходится переставлять из порта в порт и заново ориентироваться в суставе. Оптика крупноформатная и широкоугольная, как и у остальной линейки.

Тубусы: три механизма фиксации оптики

Сам телескоп в сустав не вводят — он работает внутри артроскопического тубуса, и KARL STORZ предлагает три механизма фиксации оптики в тубусе: стандартный, защёлку и автоматический замок. Обязательные сопутствующие изделия — тубусы 28126 B, 28126 R, 28126 CR и 28129 CR (Ø5,5 мм, рабочая длина 12 см) и высокопоточные 28229 DR, 28130 R/CR, 28131 R/CR, 28135 CR, 28136 S/DS/CR (Ø6,5 мм). Совместимость оптики и тубуса читается по цветовому коду. Тубусы разбираются полностью — это важно для мойки в ЦСО, а плавный переход от обтюратора к дистальному концу делает введение в сустав атравматичным.

Световод, камера и обработка

Световодный разъём расположен в позиции «6 часов»; штатное сопутствующее изделие — оптоволоконный кабель 495 NAC длиной 230 см с волокном Ø3,5 мм. В линейке запасных частей есть адаптеры 495 F под разъём Richard Wolf и 495 G под разъём KARL STORZ, так что артроскоп встаёт и в чужой парк световодов. Специальной «4K-оптики» линейке не требуется: качества стержне-линзовой схемы достаточно для работы с 4K-видеосистемой. Телескоп автоклавируется целиком, низкотемпературного цикла не требует.
