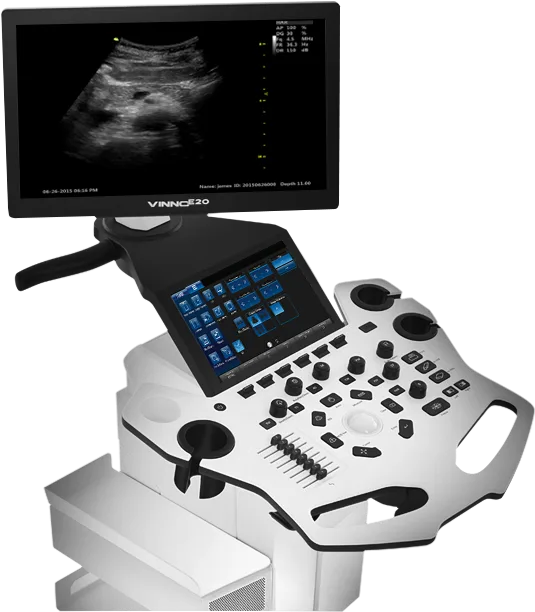

Компактная стационарная система высокого класса: RF-платформа с 20-битной обработкой сигнала, развитый пакет 3D/4D с функциями Magic Cut и Free View, автоматический расчёт воротникового пространства и полный кардиологический пакет с постоянно-волновым допплером, тканевым допплером и цветным M-режимом.

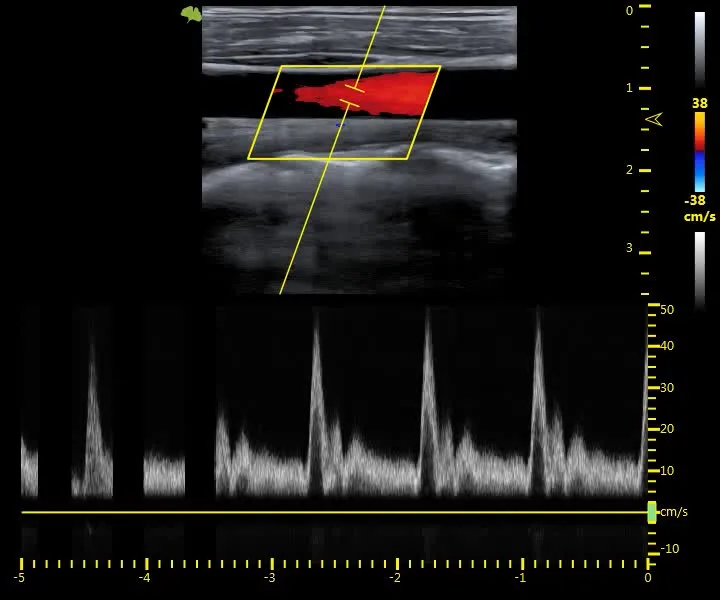

Формирование луча на переднем конце и обработка радиочастотных данных с глубиной 20 бит вместо восьми: алгоритмы работают с сигналом, а не с готовым изображением, поэтому расчёты точнее, а динамический диапазон шире. Нелинейная демодуляция до усиления уменьшает потери на сильном сигнале. Платформа собирает в 40 раз больше исходных данных, чем классическая схема обработки изображения.
Короткий ролик о разрешении допплеровского спектра, которое даёт обработка радиочастотных данных: огибающая остаётся чистой на всём протяжении кривой.
VTissue автоматически подбирает скорость звука под тип ткани — заметнее всего на плотных структурах вроде конкрементов. VFusion складывает кадр из лучей под разными углами: выше контрастное разрешение, ниже уровень шума. VSpeckle адаптивно гасит спекл, дымку и артефакты. Все три обработки опираются на RF-данные и не размывают границы тканей вместе с шумом.

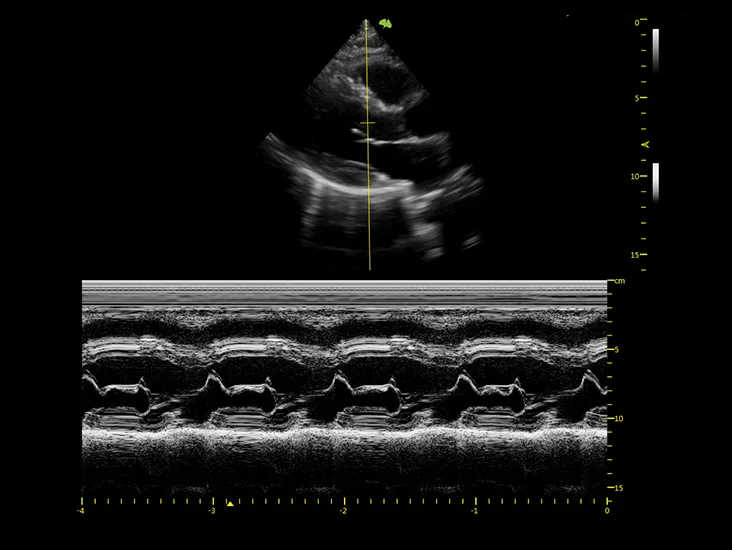

Постоянно-волновой допплер (CWD) измеряет высокие скорости на клапанах, тканевой допплер TD и цветовой тканевой допплер TVI оценивают движение миокарда, цветной M-режим и многоугловой M-режим (MAM) разбирают фазы сердечного цикла. Пакет кардиологических измерений полный; отдельный сценарий — оценка сердцебиения плода трансвагинальным датчиком.

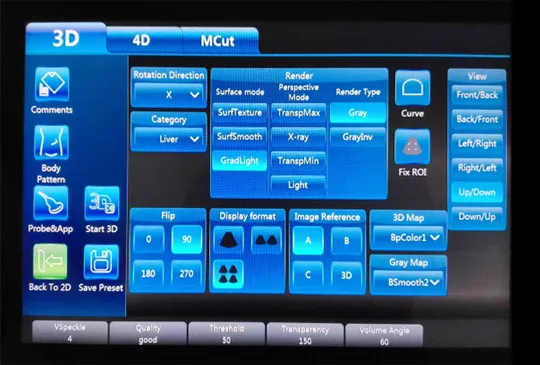

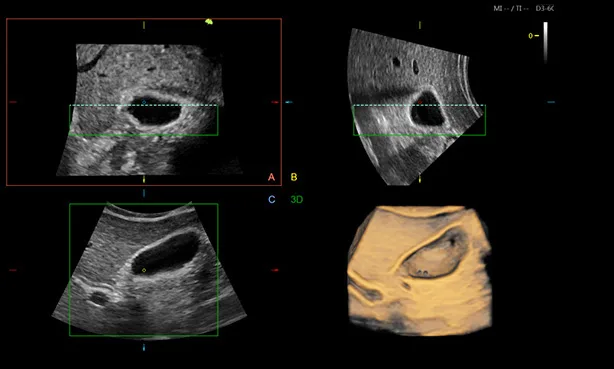

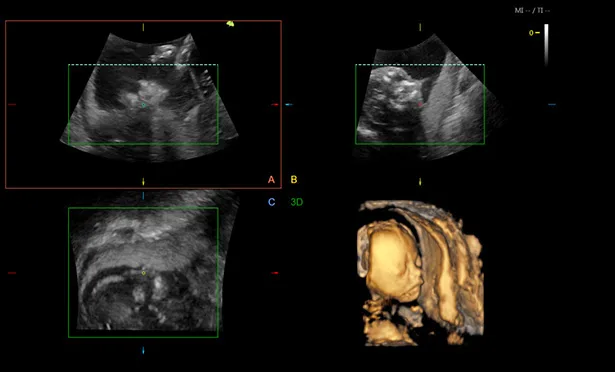

Пакет объёмной визуализации закрывает акушерство целиком. MCut раскладывает объём на томографические срезы, Magic Cut убирает мешающие структуры вокруг области интереса, Free View достаёт произвольную плоскость из объёма. Отдельная сенсорная панель для 3D/4D сокращает время настройки. На практике это лицо плода на 32-й неделе, тазобедренный сустав и ранний скрининг в одном исследовании.
Презентационный ролик ультразвуковой системы E20.

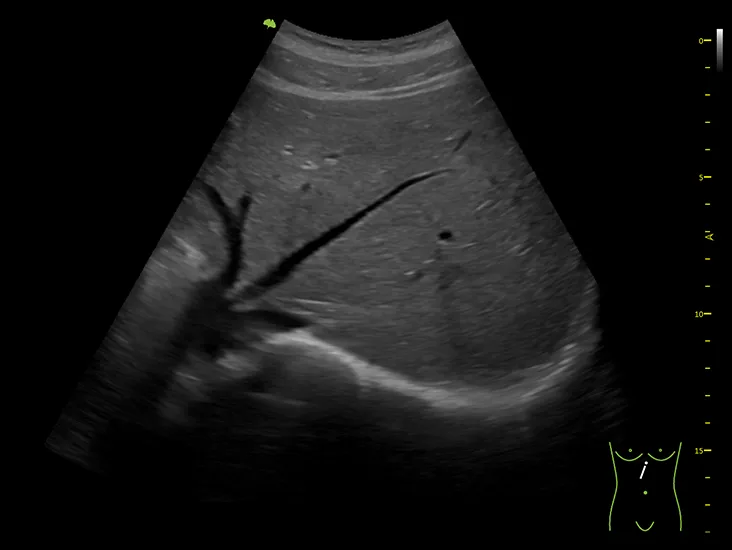

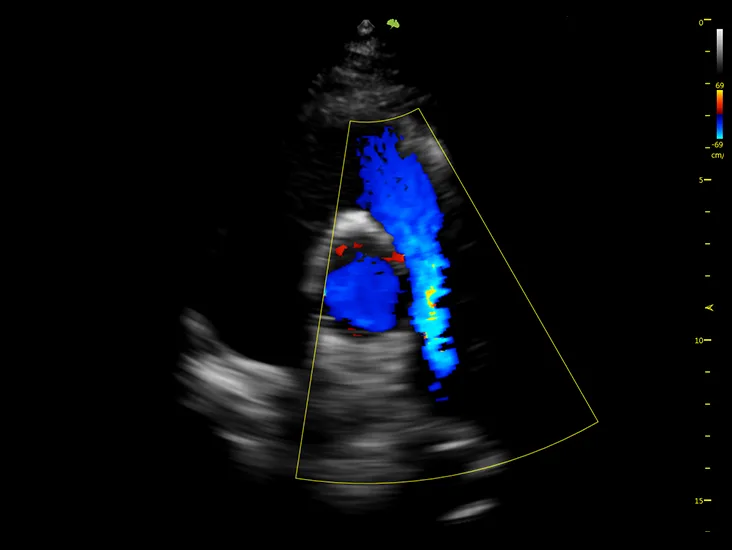

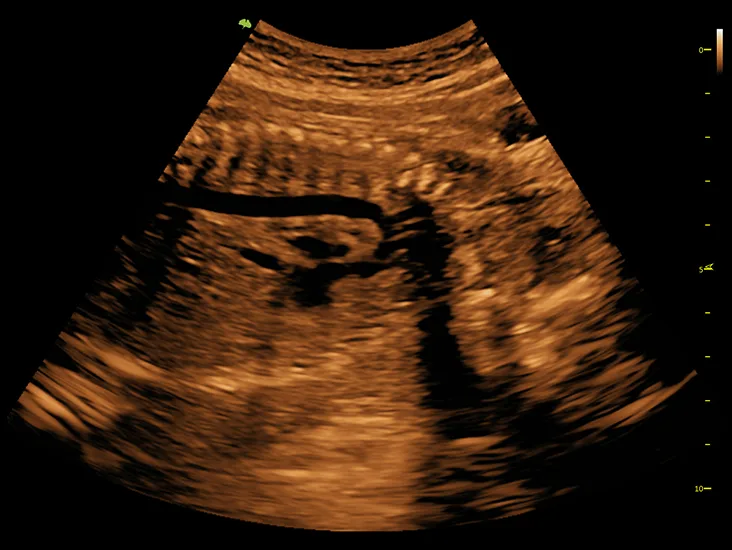

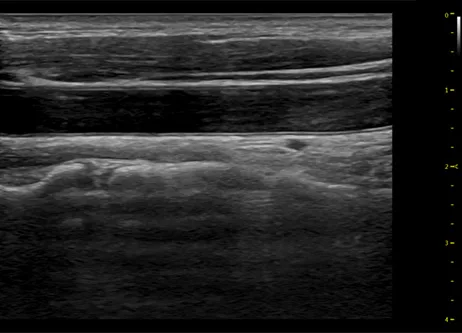

Клинические снимки E20: паренхима печени и органы брюшной полости, спектр кровотока в магистральных сосудах с цветовой картой, срез сердца плода, мультипланарный разбор объёма и объёмная реконструкция лица плода.

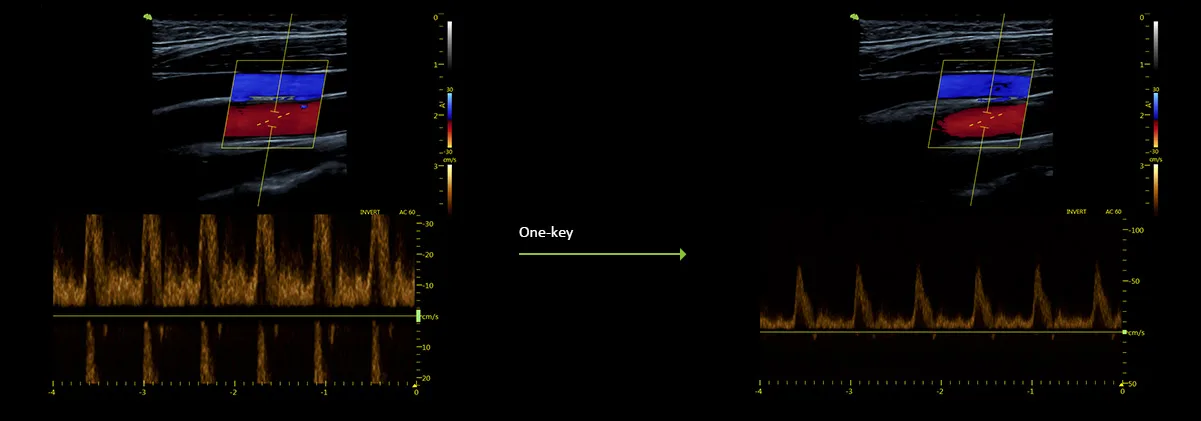

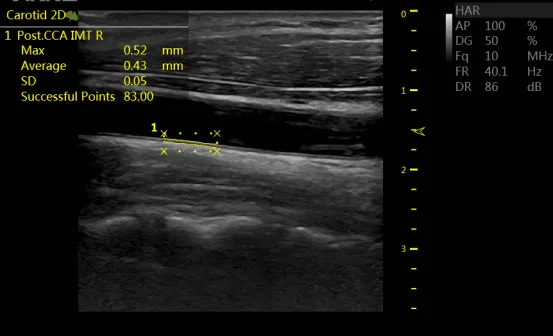

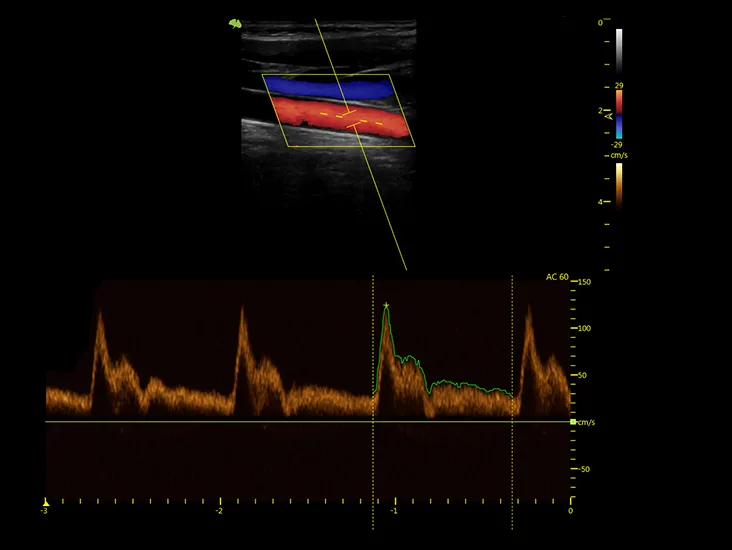

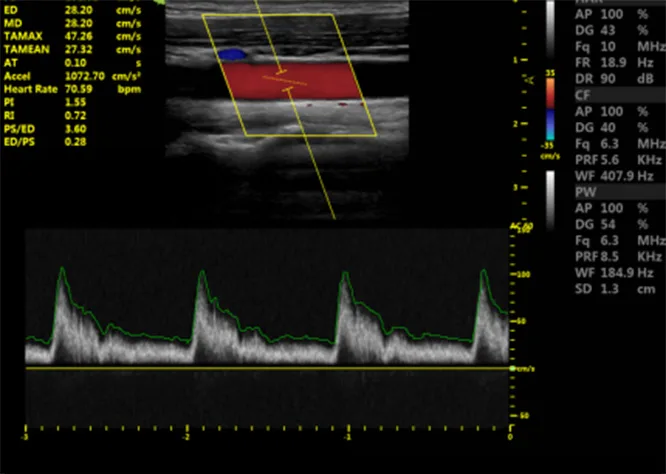

Auto NT автоматически измеряет воротниковое пространство — меньше субъективности при скрининге первого триместра. Автотрассировка обводит огибающую импульсно-волнового и постоянно-волнового спектра как на живом изображении, так и на стоп-кадре, с настройкой чувствительности и немедленным расчётом индексов. Триплексный режим работает без потери качества картинки и разрешения спектра. Набор дополняют трапециевидное сканирование Tview, панорамный Pview и усиление визуализации иглы.
Короткий ролик об управлении исследованием с сенсорной панели E20: выбор режимов и настройка в одно касание.

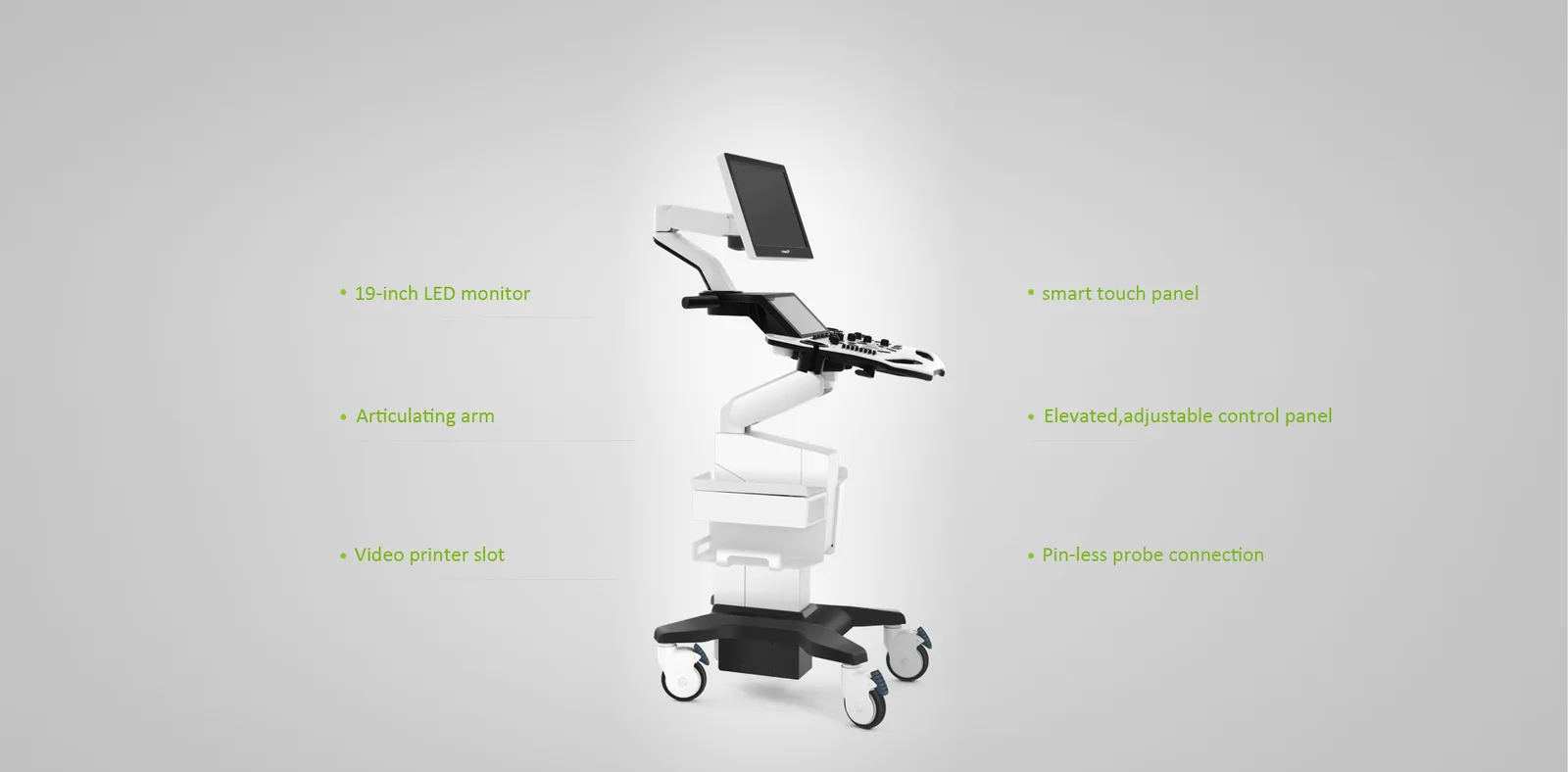

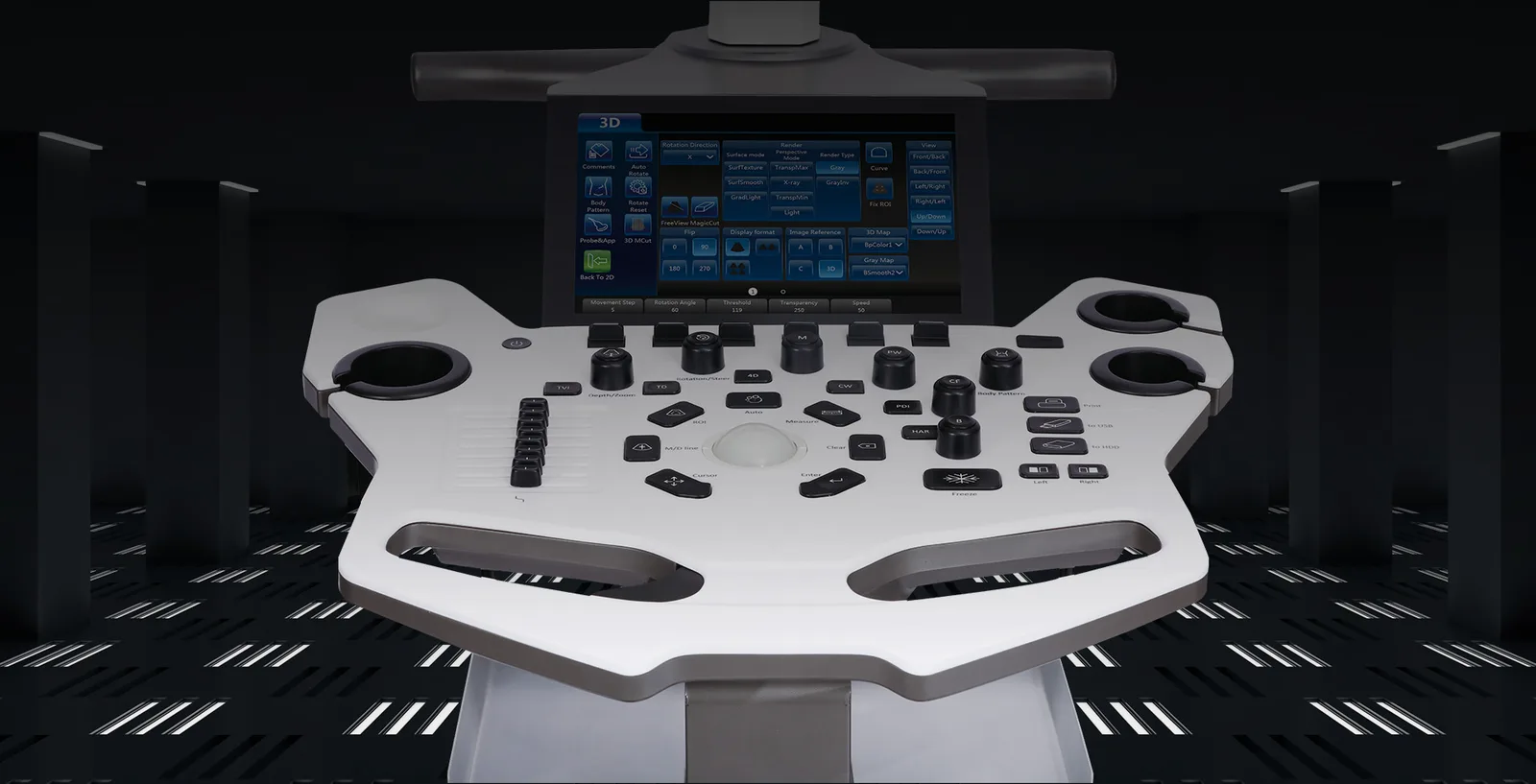

19-дюймовый LED-монитор, поворотная и регулируемая по высоте панель управления, умная сенсорная панель и плоское соединение датчиков без штырьков. Порт USB вынесен на переднюю панель. Обмен данными — Bluetooth, Wi-Fi, проводная сеть и DICOM 3.0, поэтому аппарат встраивается в PACS клиники без переходников. Базово три порта для датчиков, четвёртый доступен как опция.
В ролике — конструкция E20, панель управления и клинические сценарии применения системы.
