Стационарная ультразвуковая система SIUI Apogee 5300 высокого класса: тканевая гармоника Fusion THI 2.0, многолучевое сканирование Xbeam, чувствительный допплер VS Flow и датчики по технологии 5Q. Автоматические инструменты Auto IMT и Semi auto EF, объёмное 4D-сканирование, 19-дюймовый монитор и сенсорная панель 10,4".
Технология инверсионной тканевой гармоники второго поколения объединяет фундаментальную и гармоническую волну в дальней зоне. Усиленный гармонический сигнал улучшает проникновение на глубине, повышая разрешение и тканевый контраст изображения. На кадрах — сравнение прежней Fusion THI и Fusion THI 2.0.

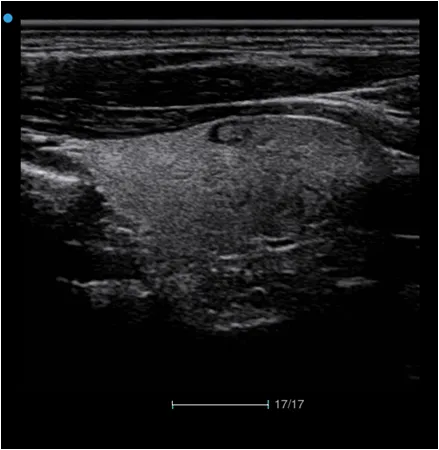

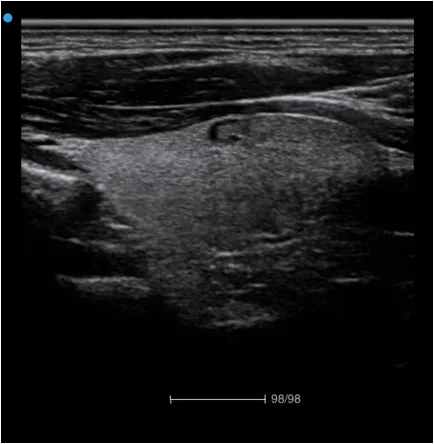

Обновлённый Xbeam работает на входном этапе формирования ультразвукового луча: управляемый угол наклона луча и высокая частота кадров повышают пространственное разрешение и уменьшают акустические тени за структурами. Технология совместима с большинством типов датчиков. На снимках — режим выключен и включён.

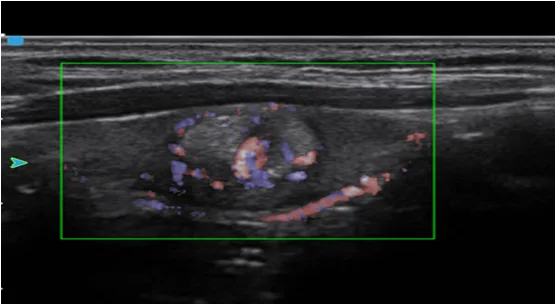

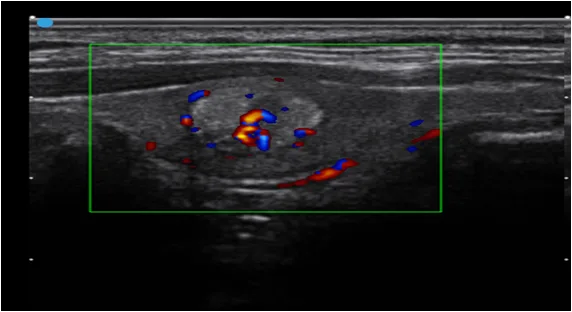

Фирменная технология цветового картирования кровотока с высоким пространственным разрешением. Система собирает на 30% больше боковых сигналов, за счёт чего растёт общая чувствительность к потоку — особенно к медленному кровотоку в мелких сосудах. Для сравнения показаны обычный цветовой режим и VS Flow.
Технология сбалансированной компенсации эха перенесена в Apogee 5300 с платформ высокого класса. Алгоритм анализирует распределение серой шкалы, усиливает слабые эхосигналы и сдерживает гиперэхогенные — изображение получается заметно более однородным по всей глубине сканирования.
В датчиках Apogee 5300 объединены пять решений, влияющих на качество изображения: высокоэффективные пьезокристаллы PZT, прецизионная нарезка кристалла, заполнитель межэлементных промежутков, многослойное акустическое согласование и оптимизированное звуковое поле. Вместе они расширяют полосу пропускания датчика, повышают его чувствительность и разрешение.
Базовая поставка закрывает обычный приём: серошкальные режимы B, 2B, 4B, M и B/M, анатомический M-режим с тремя сечениями и тканевая гармоника THI. Кровоток оценивается цветовым картированием CFM и энергетическим — обычным (CPA) и направленным (DPA), спектр снимается импульсным PWD и непрерывным CW допплером. Доступны совмещённые режимы, где серая шкала идёт вместе с картированием и спектром, а трапеция на линейном датчике расширяет поле зрения без смены датчика.
Ничего из перечисленного докупать не нужно. Nanoview убирает зернистость, Auto-fit одной клавишей подгоняет изображение под пациента, Xbeam складывает кадр из лучей под разными углами, Panoscope сшивает протяжённую область в один снимок. За кровоток отвечают Microflow и VS Flow — оба выводят мельчайшие сосуды, которые обычное картирование теряет. Auto IMT считает толщину стенки сонной артерии, Smarchive хранит исследования и данные пациентов в единой базе.
Аппаратно к системе добавляются модуль ЭКГ и беспроводной SonoAir, выводящий изображение на планшет или смартфон. Программно докупаются контрастная визуализация, компрессионная эластография вместе с приложением обсчёта, объёмные пакеты 4D и 4D Pro с произвольным сечением и серией срезов, непрерывный и тканевый допплер, цветной M-режим, анатомический M-режим с тремя сечениями и обмен по DICOM 3.

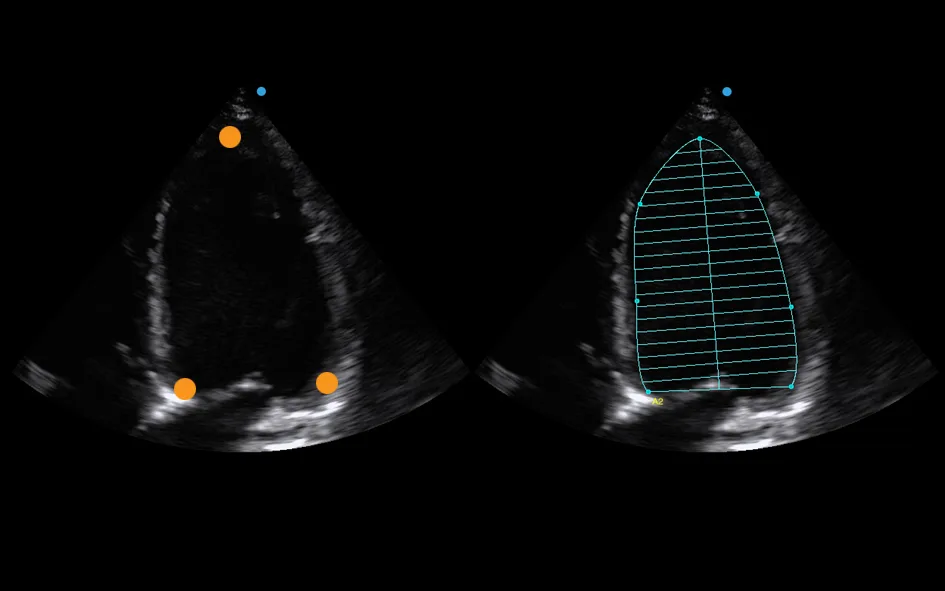

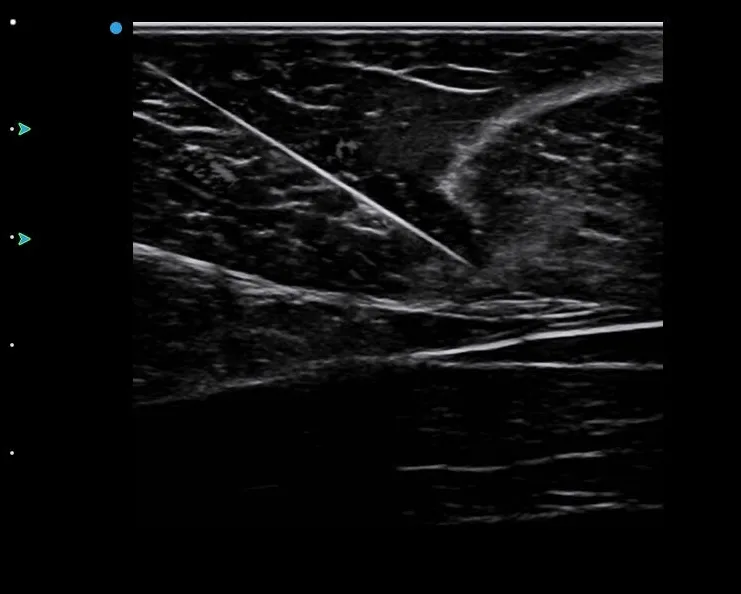

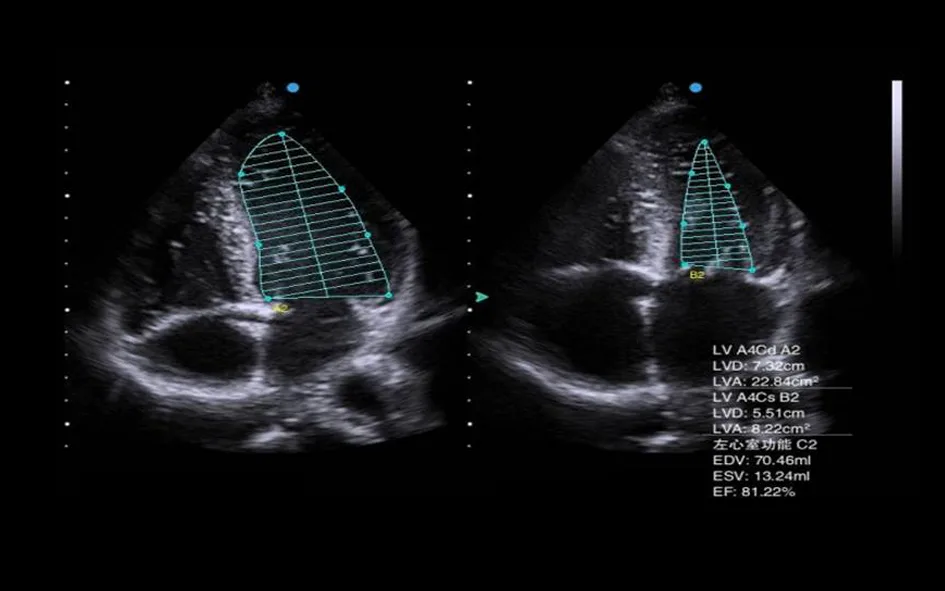

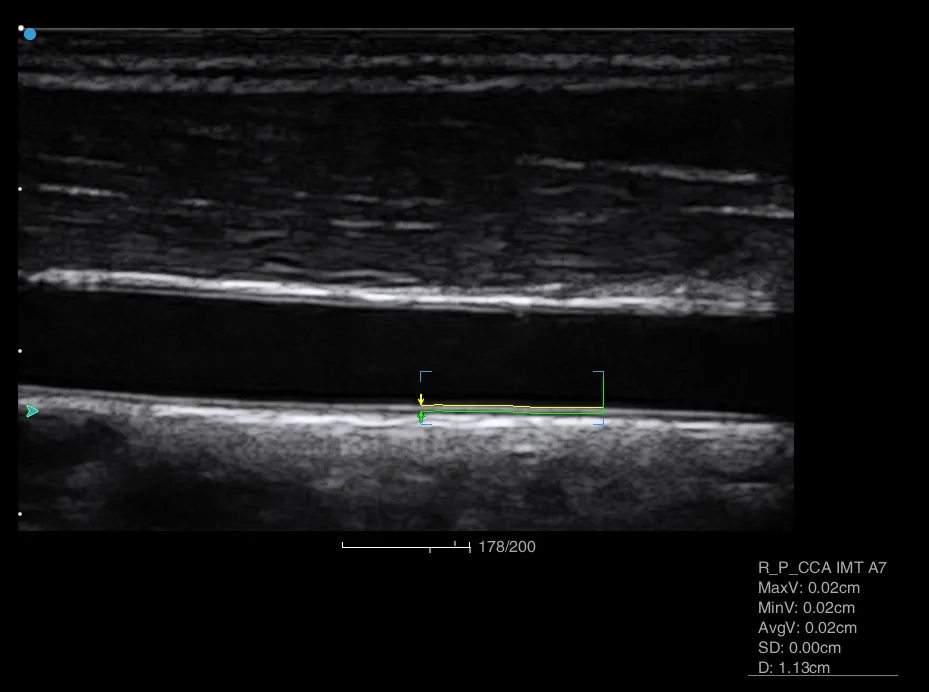

Рутинные задачи система берёт на себя. Улучшение визуализации иглы подсвечивает ствол и кончик при пункциях под УЗ-контролем. Semi auto EF полуавтоматически считает фракцию выброса левого желудочка по кадрам диастолы и систолы четырёхкамерной позиции. Auto IMT обводит стенку сонной артерии и выдаёт толщину комплекса вместе с обсчётом результата.

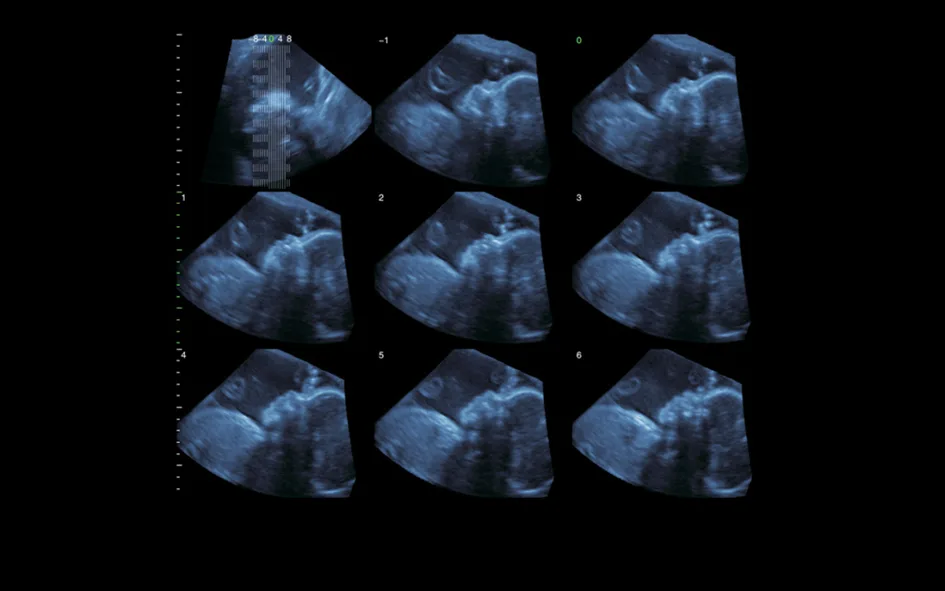

Блок объёмного сканирования работает в реальном времени (требуется датчик C5LF или V6LC). Инструмент nSlice раскладывает объём на серию параллельных срезов, Any Cut строит произвольное сечение по заданной линии, Opti-4D упрощает настройку объёмного изображения. Пакет дополняет трёхмерная реконструкция Freehand 3D методом «свободной руки».

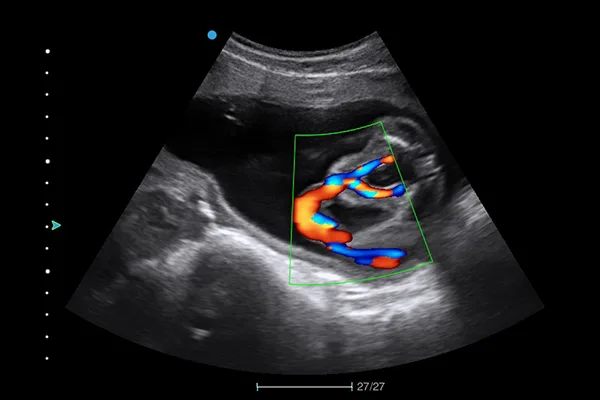

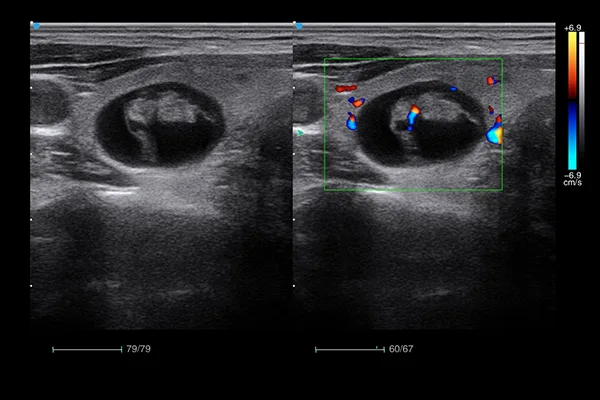

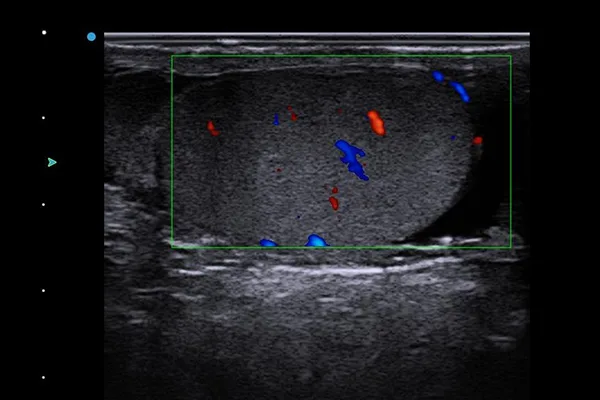

Примеры визуализации, полученные на Apogee 5300 в различных режимах и областях применения. Снимки дают представление о детализации B-режима и качестве картирования кровотока у реальных пациентов.
