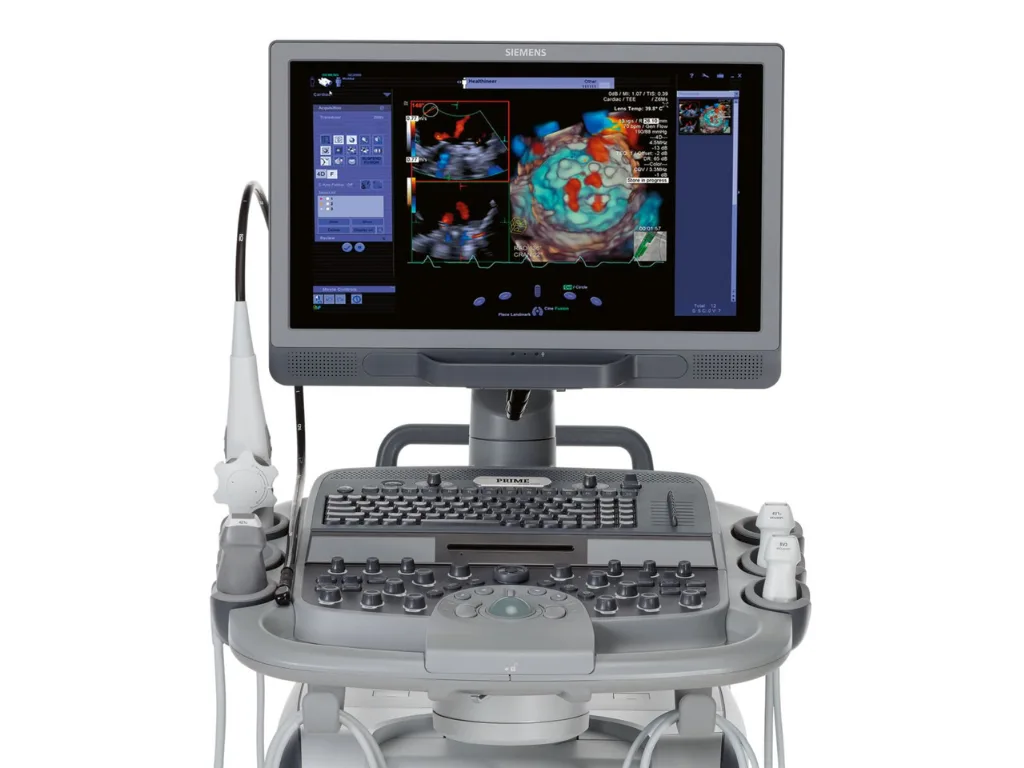

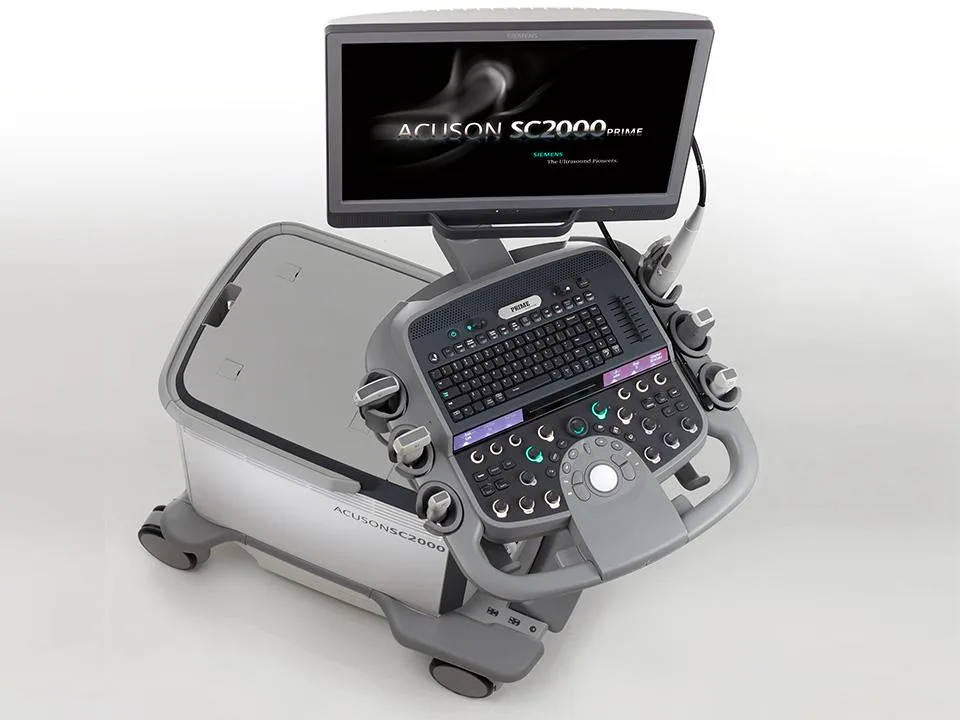

Siemens ACUSON SC2000

Протокол ведёт оператора по клинической последовательности шагов исследования: порядок одинаков от пациента к пациенту, нажатий меньше, результат воспроизводим. Автоматизируются, в частности, включение режима и измерения (4D, цветовой и спектральный допплер, тонкий объёмный срез или 2D, M-режим), а также переключение датчика при переходе от 2D к 4D. Протоколы настраиваются под задачи конкретного отделения и применимы и во взрослой, и в детской эхокардиографии.

Объёмная съёмка и цветовой допплер в 4D работают так же живо, как обычный двумерный режим: объёмный цветовой допплер выдаёт 21 объём в секунду и не склеивается из нескольких сердечных циклов. Режимы Single V и Dual V быстро выводят нужную анатомическую цель и позволяют обрезать объём вокруг неё, а произвольная форма области цветового допплера упрощает переход между объёмом и мультипланарными реконструкциями.

Оба инструмента используют машинное обучение и работают в одно нажатие. eSie Left Heart считает фракции выброса и объёмы левого желудочка и левого предсердия по двумерным изображениям, eSie LVA — фракцию выброса по объёмным данным, причём анализ можно провести по пяти сердечным циклам подряд. Ручная разметка контуров не требуется, результаты воспроизводимы.

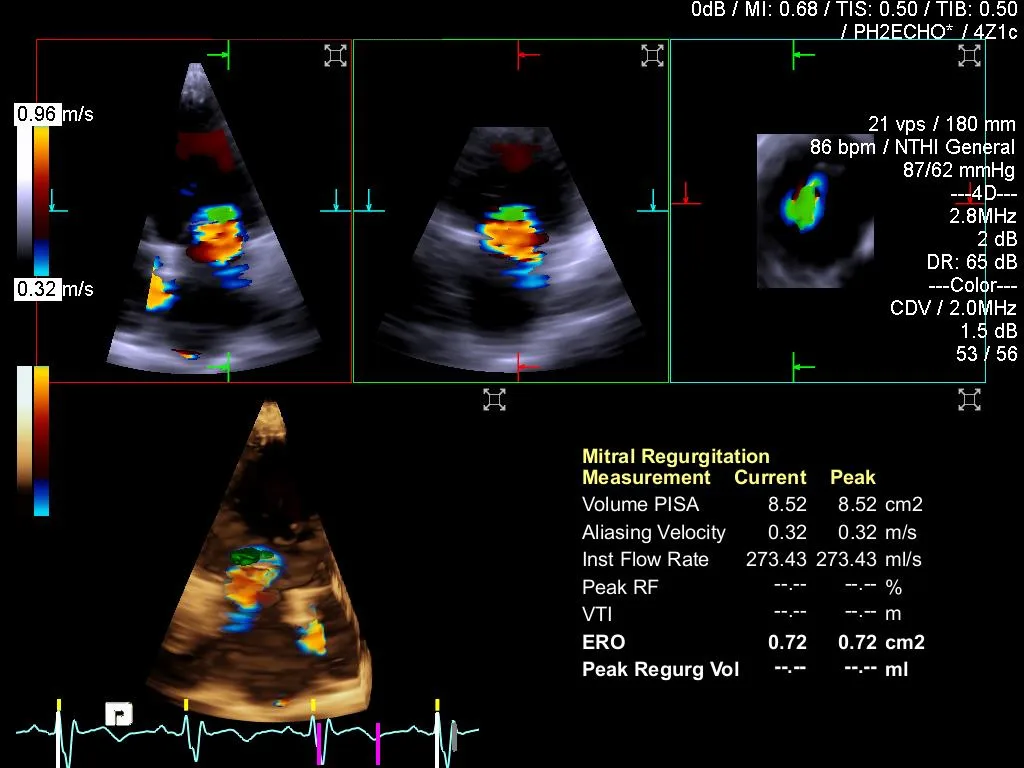

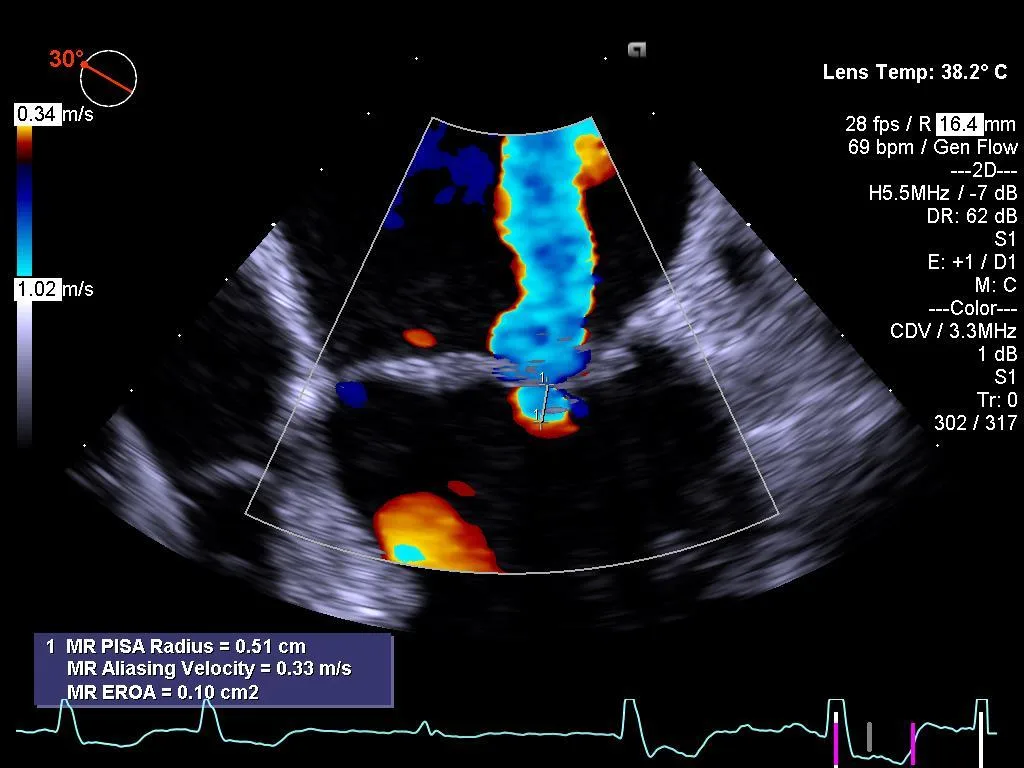

Инструмент строит расчёт на объёмном цветовом допплере, поэтому тяжесть митральной регургитации оценивается без геометрических допущений, неизбежных в двумерном методе. Результат меньше зависит от того, насколько удачно врач поймал плоскость.

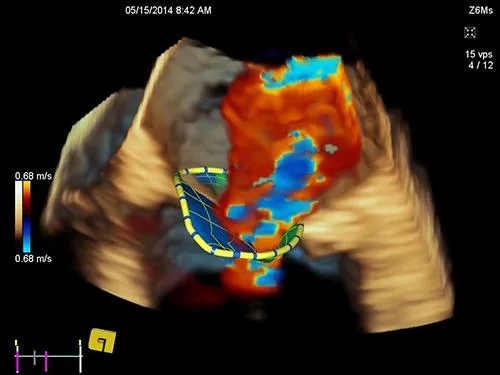

Инструмент строит модель клапанов сердца по объёмным данным. eSie Valves применяется для подбора размера протеза при TAVR у пациентов, которым противопоказана КТ с контрастированием, — и при планировании, и для подтверждения по ходу вмешательства.

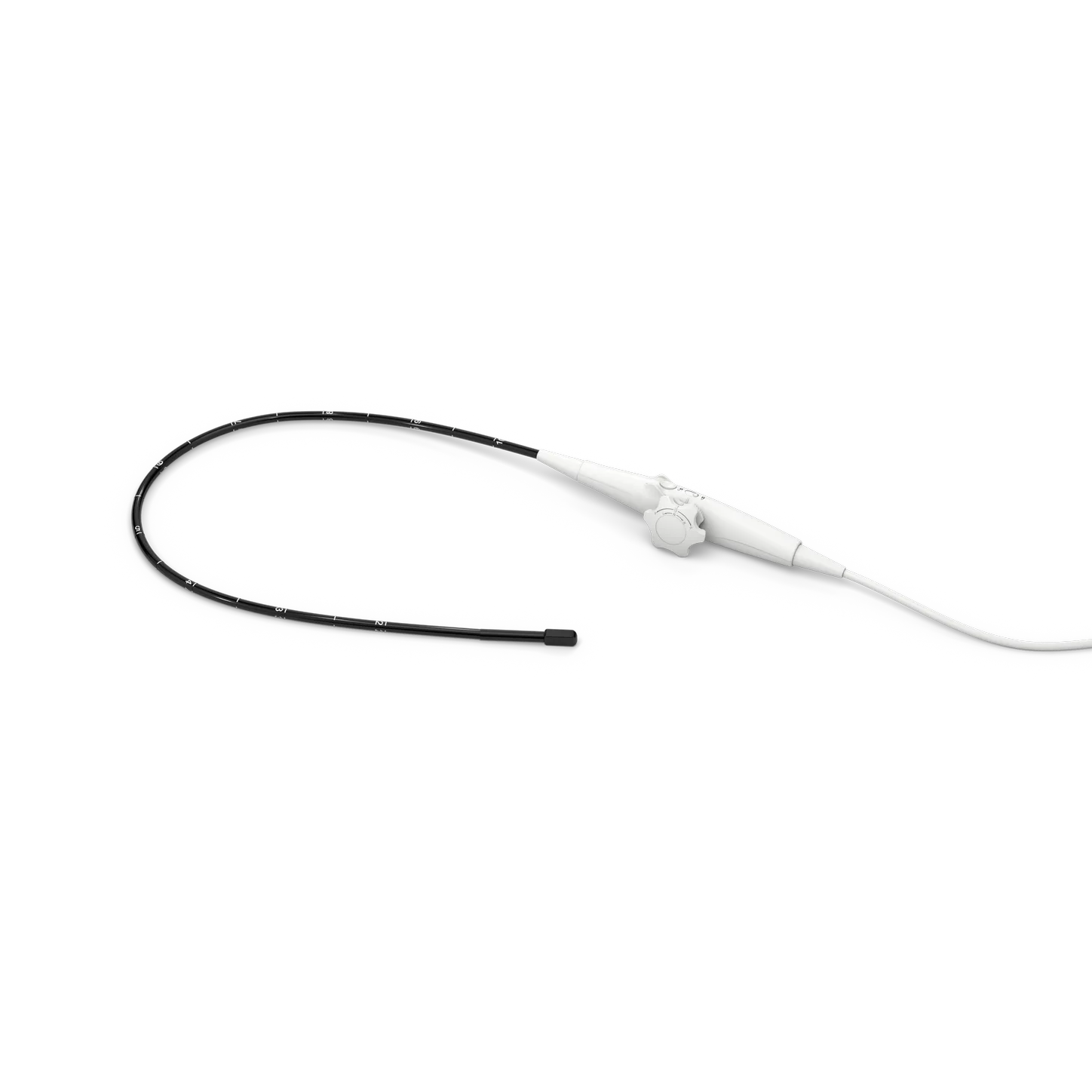

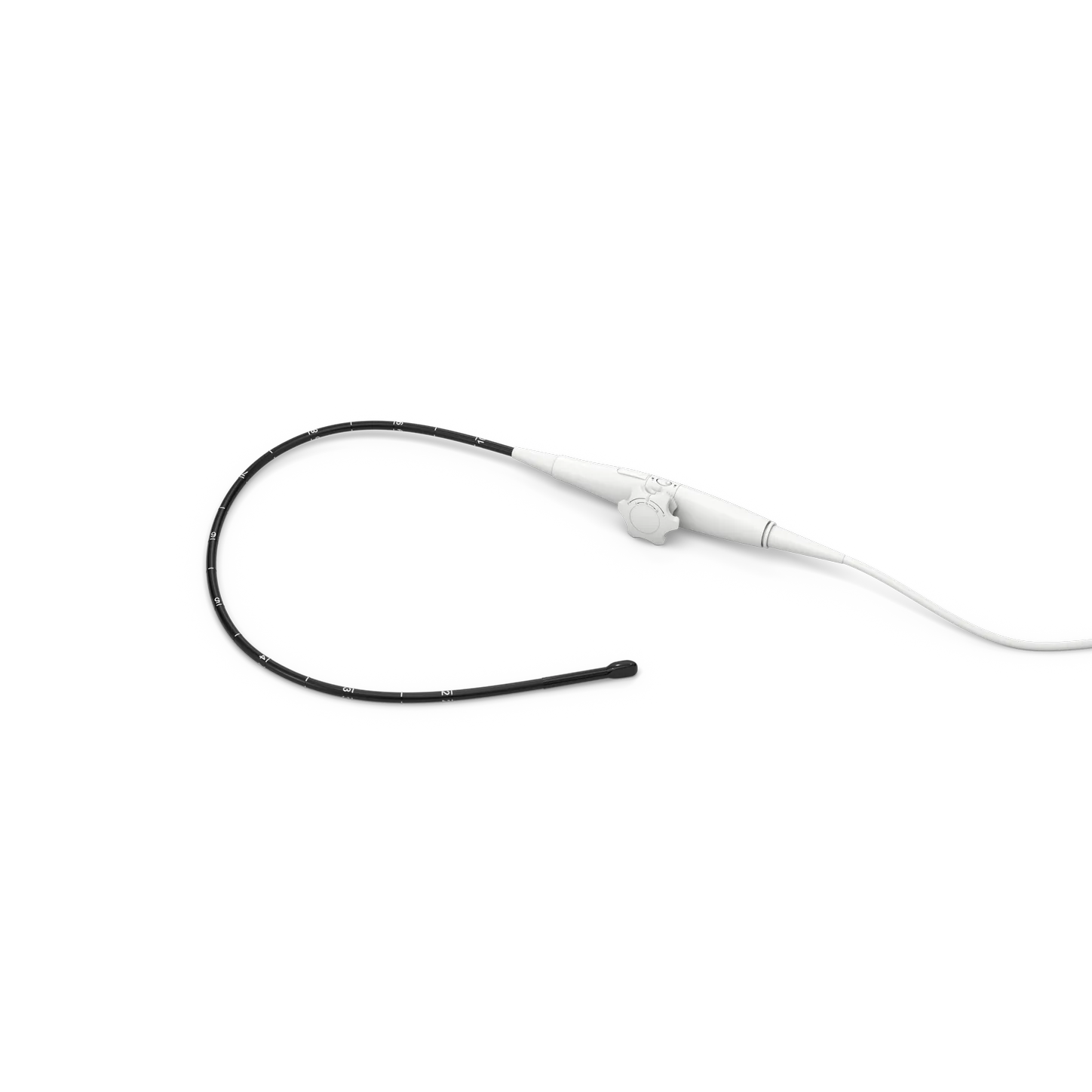

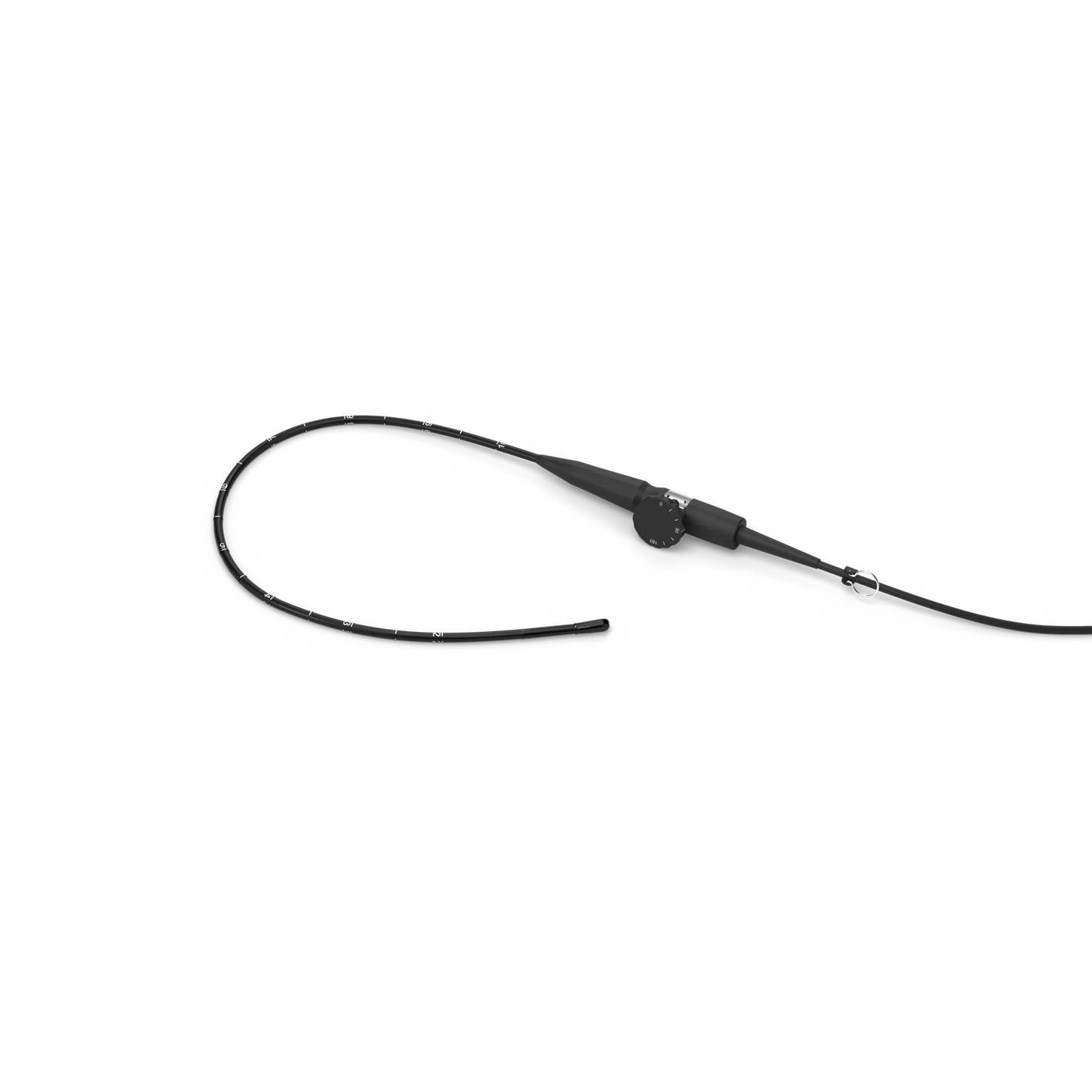

Чреспищеводный датчик снимает полный объём в реальном времени, управляется одной рукой и несёт программируемые кнопки на рукоятке. В линейке системы это Z6Ms — четырёхмерный чреспищеводный датчик с полосой 2,3–6,8 МГц.

Инструмент оценивает деформацию левого и правого желудочков и левого предсердия. Алгоритмы двумерного трекинга отслеживают смещение выбранных участков миокарда, эпикарда и эндокарда, а результат сводится в диаграмму «бычий глаз» с красно-синей цветовой картой.

Пакет выполняет 118 измерений трансторакального исследования в одно нажатие. Это на 27 % снижает разброс измерений, на 30 % сокращает число движений рук оператора и экономит до 6 минут на одном эхокардиографическом исследовании.

Цветовой допплер системы даёт более высокие чувствительность и специфичность, меньше цветовых артефактов и меньше «затекания» цвета на ткани, а цветовая кодировка точнее соответствует реальным скоростям потока. Для оценки струй регургитации и шунтов это означает более достоверную картину.

Импульсные последовательности контрастирования сочетают высокие чувствительность и специфичность к микропузырькам контрастного препарата с эффективным подавлением сигнала от тканей. Благодаря этому контрастные исследования сердца остаются чистыми и на большой глубине.

Рабочий процесс TrueFusion совмещает ультразвуковое изображение с рентгеноскопией в ангиографическом зале — в связке с рабочей станцией syngo X Workplace. Точное наведение и общая для всей бригады картина сокращают время процедуры и дозу контрастного вещества при структурных вмешательствах на сердце.

В стандартную комплектацию входит поддержка служб DICOM: передача структурированных отчётов, отправка и приём запросов, хранение и печать исследований, работа со списками задач (Worklist). Система штатно встраивается в PACS и информационную систему клиники.
