EVORAY USS 40

Name: EVORAY USS 40
Brand: EVORAY
Price: 1270000 RUB
Availability: InStock

EVORAY USS 40 — стационарная ультразвуковая система высокого класса: платформа uSeed, ZPage и ZLive для работы с объёмом, автоматические измерения комплекса интима-медиа, фракции выброса и фетальной биометрии. Монитор 21,5″ и сенсорная панель 13,3″ стоят на консоли с электроприводом, а линейка из десяти датчиков перекрывает диапазон 1,0–16,0 МГц.

от1 270 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип: Стационарный
Области применения: Общая визуализация, Абдоминальные исследования, Кардиология, Гинекология, Акушерство, Ангиология, Костно-мышечные исследования, Урология, Маммология, Педиатрия, Транскраниальные исследования
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 4
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные, Объемные 3D/4D

Характеристики

Тип: Стационарный
Области применения: Общая визуализация, Абдоминальные исследования, Кардиология, Гинекология, Акушерство, Ангиология, Костно-мышечные исследования, Урология, Маммология, Педиатрия, Транскраниальные исследования
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 4
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные, Объемные 3D/4D
Режимы сканирования: B-режим, M-режим, Цветной M-режим, Дуплексное сканирование, Триплексное сканирование, Трапециевидное сканирование, Панорамное сканирование, B-скан с отклонением угла, Импульсно-волновой допплер (PW), Постоянно-волновой допплер (CW), Высокочастотный импульсный допплер (HPRF), Цветовой допплер (ЦДК), Энергетический допплер, Направленный энергетический допплер, Тканевой допплер (TDI), Компрессионная эластография, 3D свободной рукой, Объемное сканирование 4D, Режимы прозрачности 3D
Экран, дюймов: 21.5
Командный дисплей, дюймов: 13.3
Командный сенсорный дисплей: Да
Wi-Fi: Да
Жесткий диск, Гб: 1000
Подогреватель геля: Да
DICOM: Да
Регулировка панели по высоте: Да
Датчики (модели): 3C5MD, 3C5PDS, 7L4PDS, 8L4PF, 6C1PD, 6E1PDS, 3P2PA, 5P1PA, 2P2MA, 4V4CDS
Уникальные технологии: uSeed, One Key Imaging Auto Optimization, TSI (Tissue Specific Imaging), THI (Tissue Harmonic Imaging), FCI (Frequency Composite Imaging), SCI (Spatial Compound Imaging), SRI (Speckle Reduction Imaging), ZClear, EFOV (Extended Field of View), RawData, HPRF, Auto IMT, Auto Trace, QSave, ПО для биопсии, ZPage (многосрезовая визуализация), ZLive (виртуальное освещение), Auto EF, Auto OB, Auto NT, B Steer
Коды КТРУ: 26.60.12.132-00000036, 26.60.12.132-00000037
Регистрационное удостоверение: РЗН 2025/26217 от 22.09.2025 (ЕРУЛ Г004-00110-00/04138920) — «Система ультразвуковая диагностическая EVORAY® серии USS с принадлежностями, вариант исполнения USS 40»; изготовитель Ухань Зонкее Био-медикал Электроникс Ко., Лтд. (Wuhan Zoncare Bio-medical Electronics Co., Ltd.), КНР
Опорные частоты: 3 в основном режиме, 4 в режиме гармоники
Скорости воспроизведения кинопетли: 8
Подогреватель геля, температура: 37 °C / 40 °C (модель UGW-01)
Регулировка панели управления: Электропривод по высоте, поворот влево/вправо
Монитор: 21,5″ медицинский ЖК, наклон, складывание на 90° при транспортировке
Встроенная аккумуляторная батарея: Опция (модель HYLB-2265, не более 2 шт.)
Кабель ЭКГ: Опция: EU526S-A (порт ЭКГ)
Ножная педаль: Опция: HRF-M2Y-U
Биопсийные насадки: ZNG-07, ZNG-08, ZNG-09 (многоразовые, опция)
Оптический дисковод: DS-8ACSH

Особенности

uSeed: метаданные вместо готовой картинки

USS 40 работает на той же вычислительной платформе uSeed, что и вся линейка: ультразвуковые данные сохраняются как метаданные, а изображение формируется на этапе обработки силами CPU и GPU одновременно. На практике это даёт запас по частоте кадров и возможность менять параметры визуализации на замороженном кадре, не пересканируя пациента. При установке измерителя зона интереса автоматически увеличивается в отдельном окне, поэтому указатель ставится точнее.

EVORAY USS 40 — Адаптивная обработка: SCI, SRI, ZClear, TSI

Адаптивная обработка: SCI, SRI, ZClear, TSI

За чистоту картинки отвечают несколько алгоритмов. SCI собирает кадр из лучей под разными углами и убирает артефакты затенения. SRI гасит спекл-шум, из-за которого паренхима выглядит зернистой. ZClear отслеживает сигналы от границ тканей и подчёркивает контуры, попутно оптимизируя сигнал в каждом пикселе. Сверху накладываются THI — тканевая гармоника — и FCI, склеивающий кадр из нескольких частот излучения, а адаптивный TSI разбирает по отдельности паренхиму, тканевые границы и анэхогенные участки.

Режимы сканирования и объёмная визуализация

Набор режимов у USS 40 полный для универсального сканера: серошкальное сканирование с делением экрана надвое и на четыре окна, M-режим обычный и анатомический, цветной M, дуплексное и триплексное сканирование, трапеция, EFOV и панорама, наклон луча — он же помогает наводить иглу при биопсии. Допплер представлен PW и CW, HPRF, ЦДК, энергетическим и направленным энергетическим, тканевым TDI. Отдельно идут эластография в компрессионном варианте, 3D от руки, объёмный режим 4D, акустическая прозрачность, а также ZPage (многосрезовая визуализация объёма) и ZLive (виртуальное освещение).

EVORAY USS 40 — Режимы сканирования и объёмная визуализация — фото 2

EVORAY USS 40 — Режимы сканирования и объёмная визуализация — фото 3

EVORAY USS 40 — Режимы сканирования и объёмная визуализация — фото 4

Автоматика измерений: IMT, Auto EF, Auto OB, NT

Расширенный пакет автоматических измерений — то, чем USS 40 отличается от базовой модели линейки. Автоматическое измерение толщины комплекса интима-медиа снимает разброс между операторами при сосудистых исследованиях. Auto EF рассчитывает фракцию выброса, Auto OB берёт на себя фетальные измерения и определение размеров фолликулов, отдельная функция измеряет толщину воротникового пространства. Допплеровский спектр обводится автоматически с расчётом индексов кровотока.

Оптимизация одной кнопкой и RawData

One Key Imaging Auto Optimization приводит изображение к рабочему виду одним нажатием, QSave сохраняет пользовательские настройки, а встроенные автоматизированные протоколы ведут исследование по стандартной последовательности. Режим RawData позволяет менять параметры визуализации уже на замороженном кадре, кинопетля воспроизводится с восемью скоростями. Излучение работает на трёх опорных частотах, а в гармоническом режиме — на четырёх, так что картинка подстраивается под глубину исследования.

Клинические изображения EVORAY USS 40

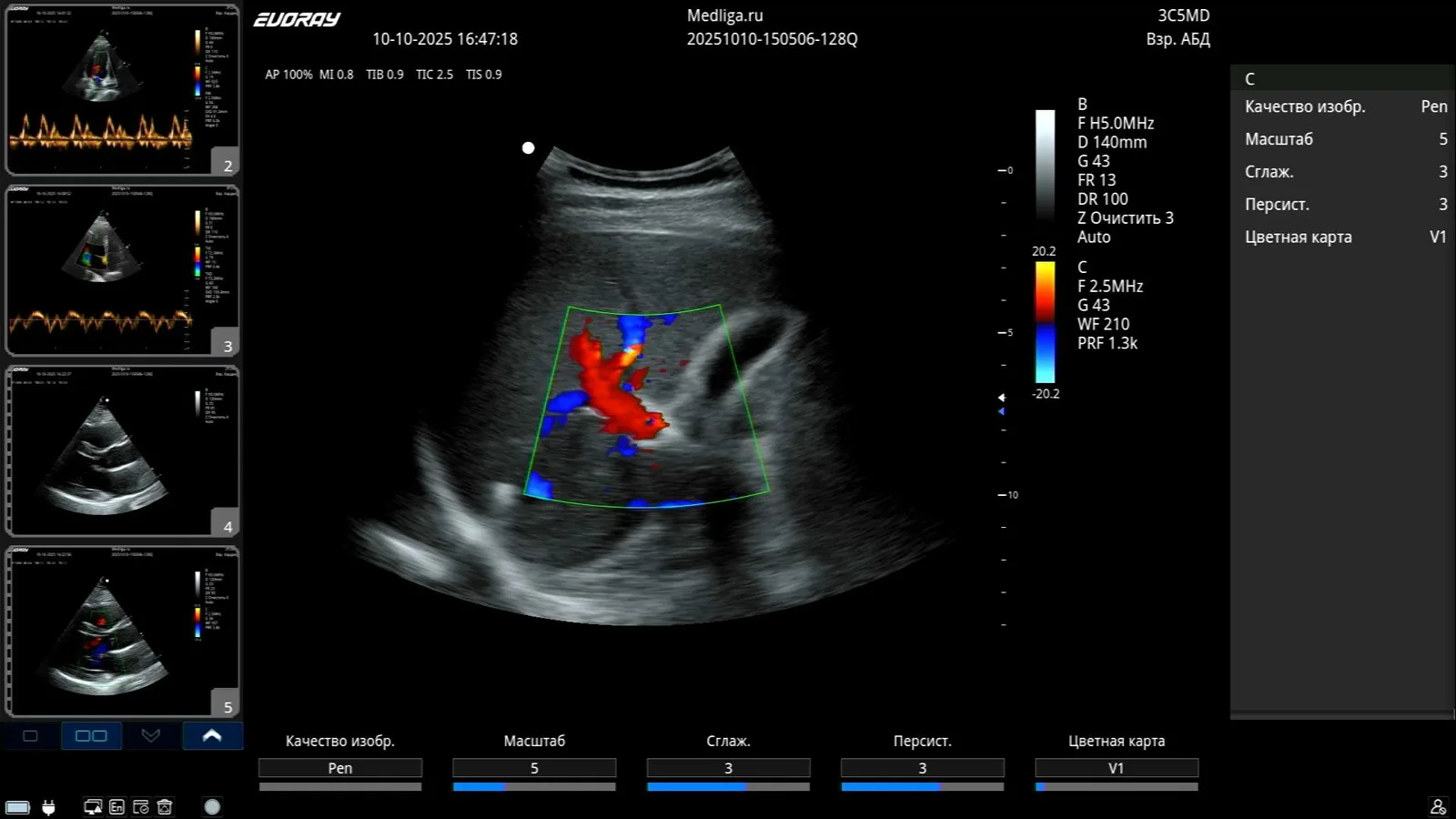

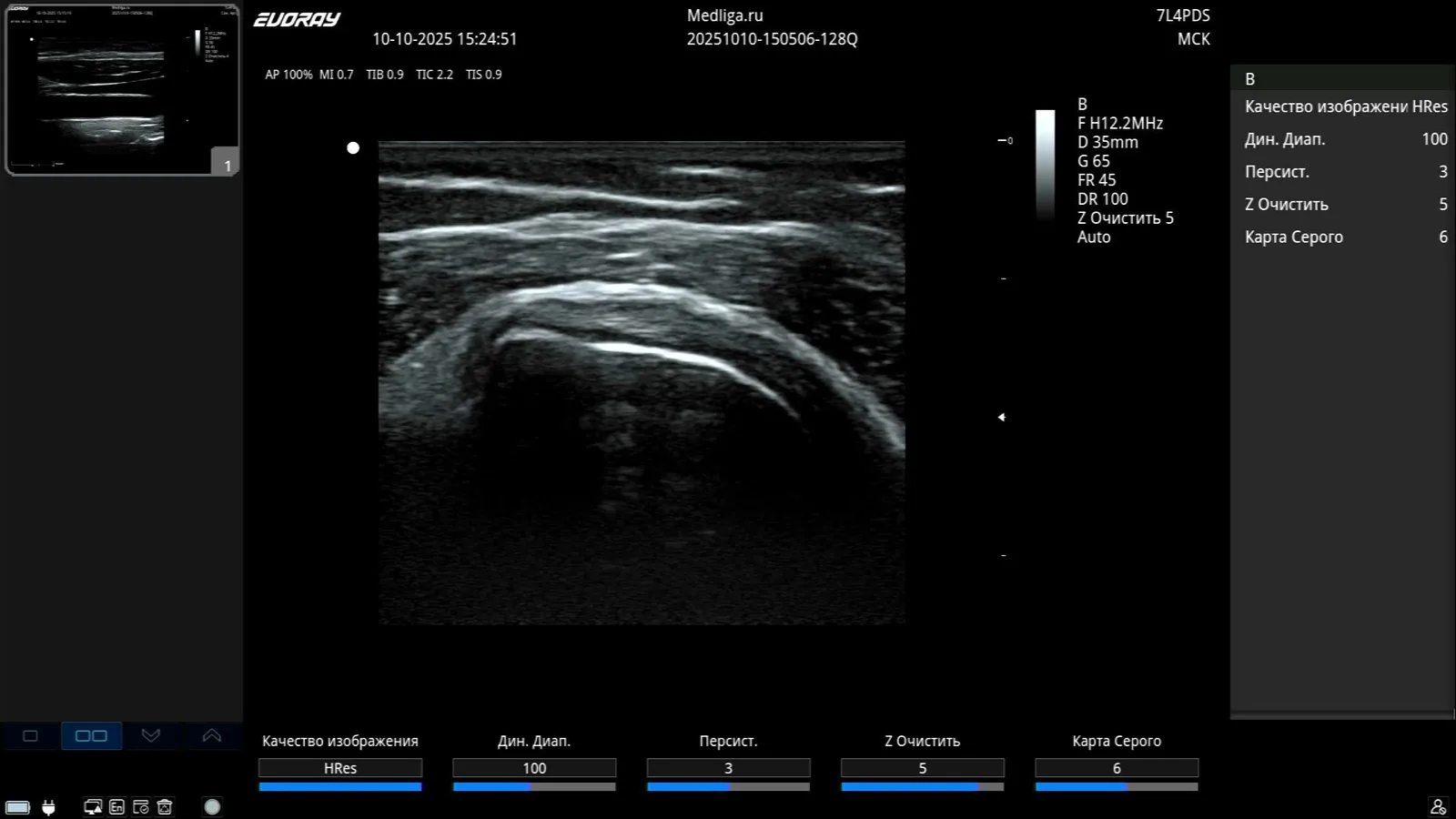

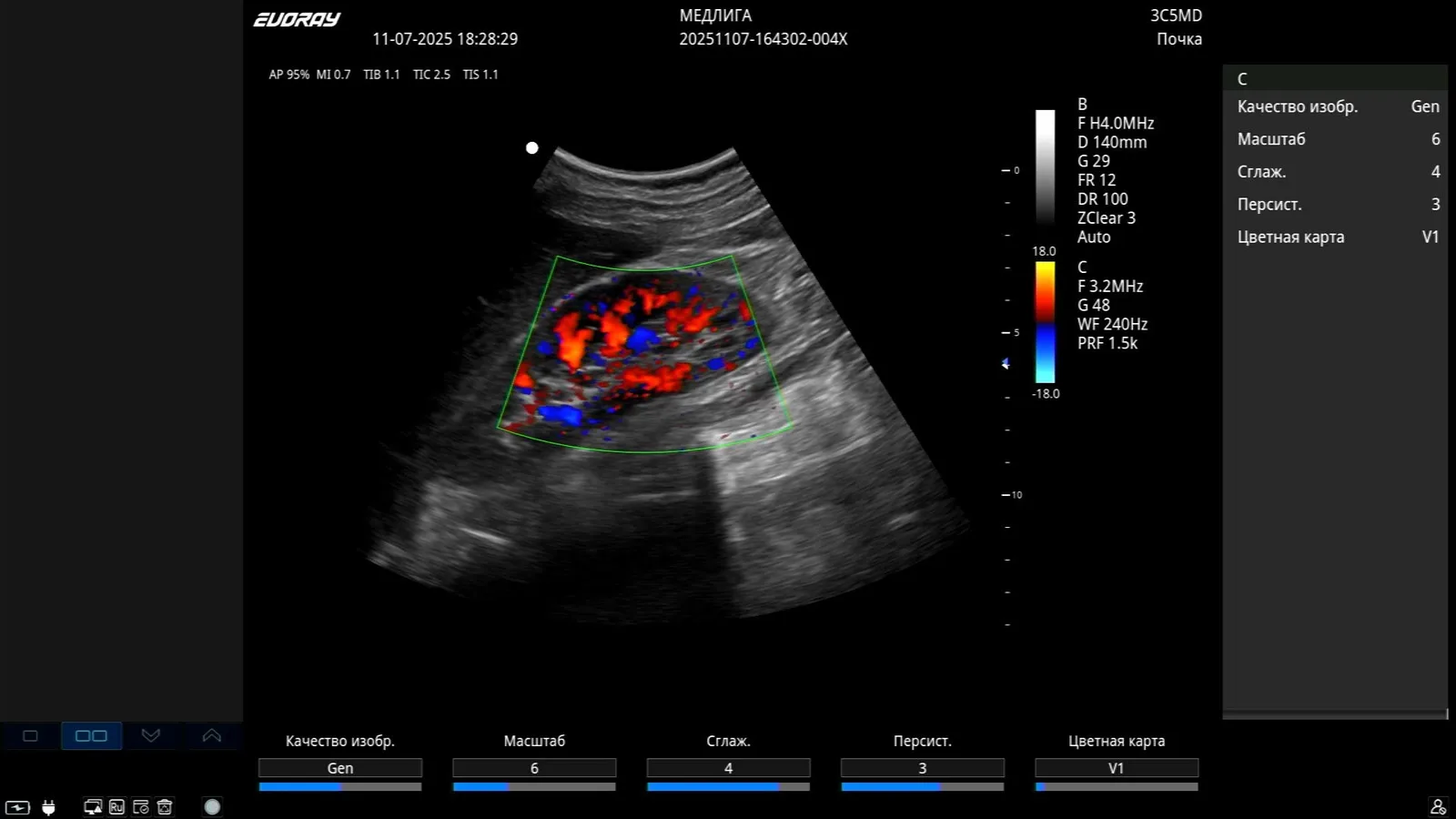

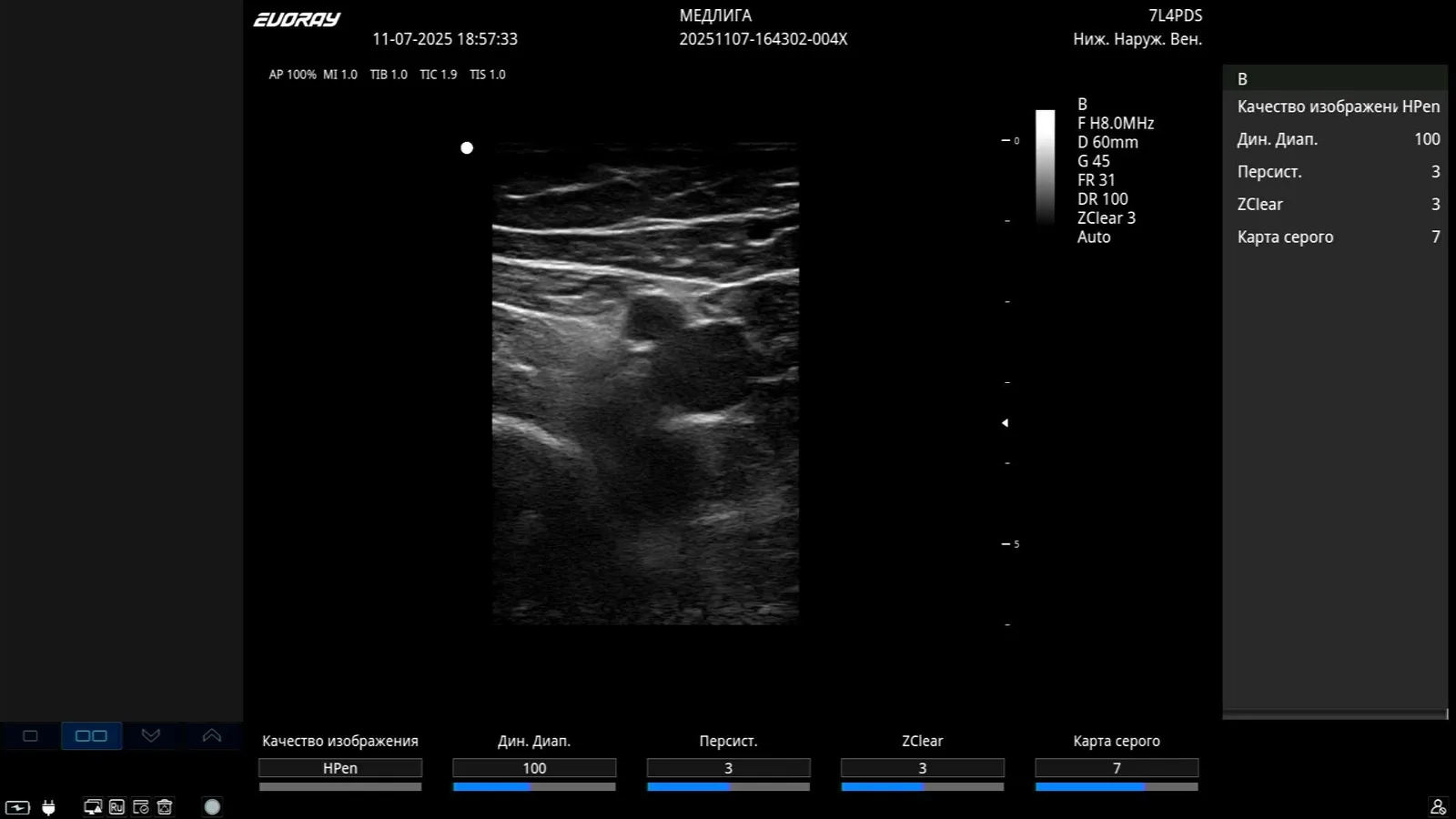

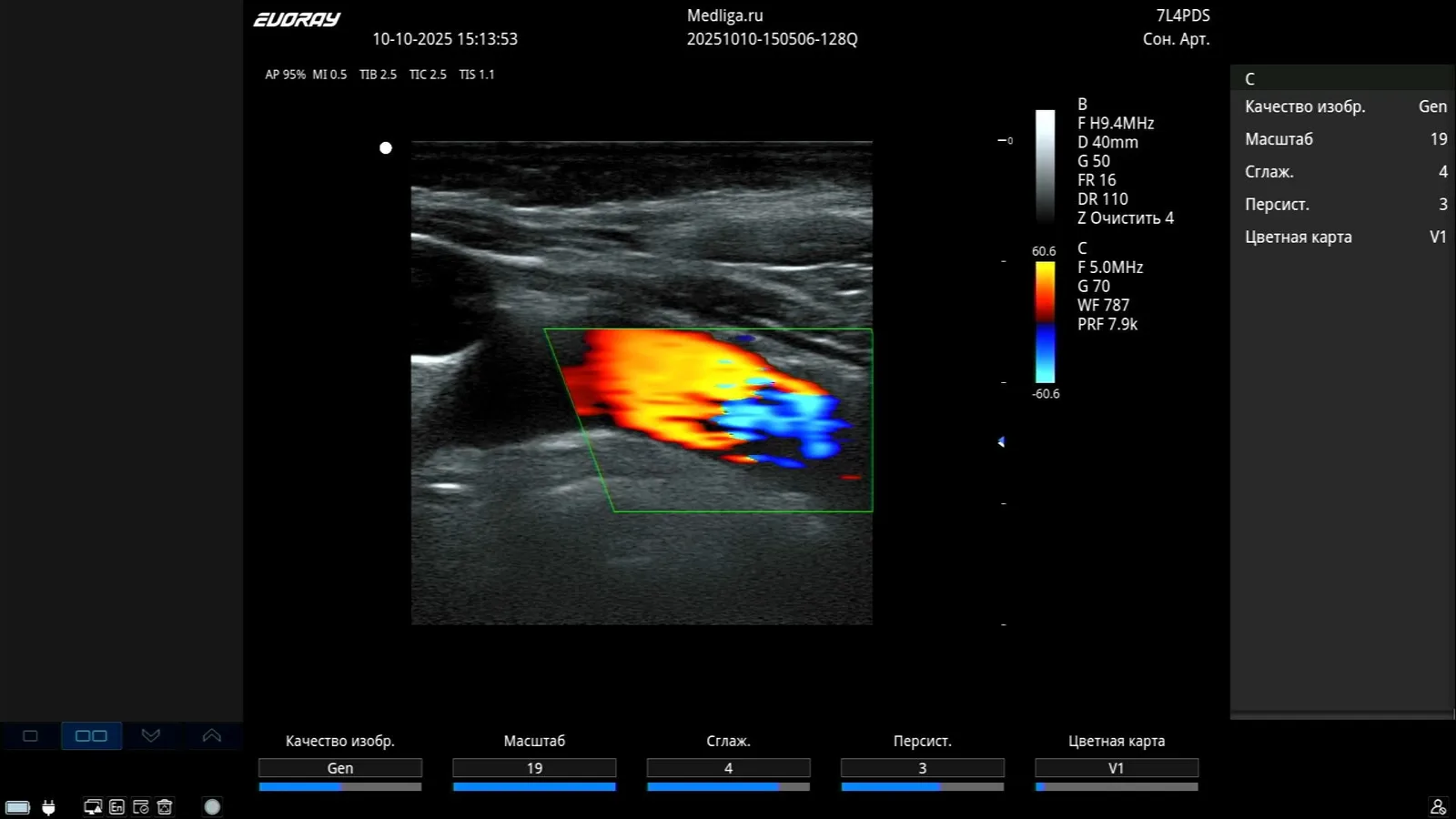

Примеры сканов, полученных на USS 40: органы брюшной полости, сонная артерия, плод во II–III триместре, сердце в режиме тканевого допплера TVI, костно-мышечная система, щитовидная железа, молочная железа, почка, наружные артерия и вена нижней конечности, абдоминальное исследование у ребёнка и транскраниальное исследование.

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 2

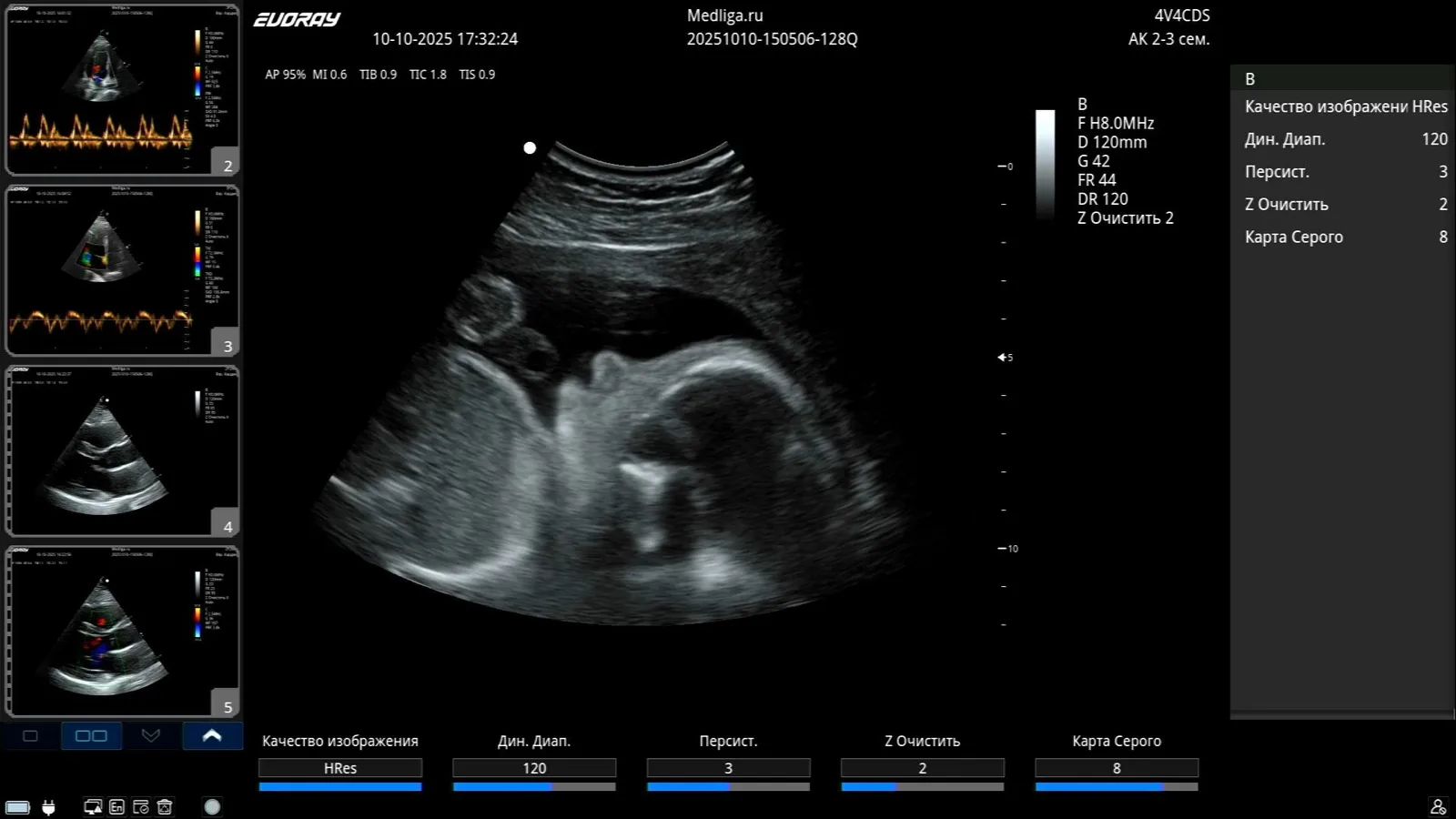

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 3

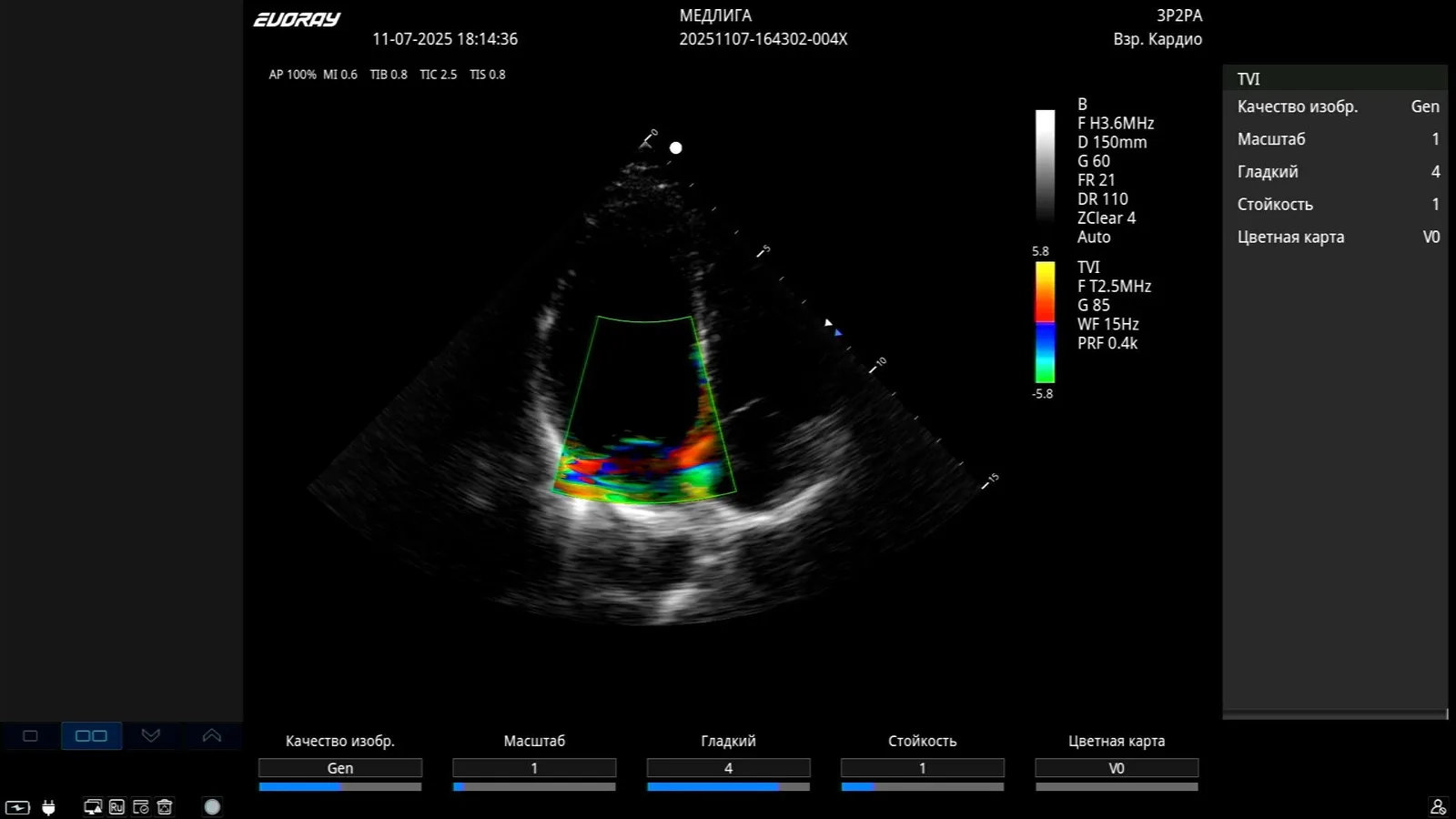

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 4

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 5

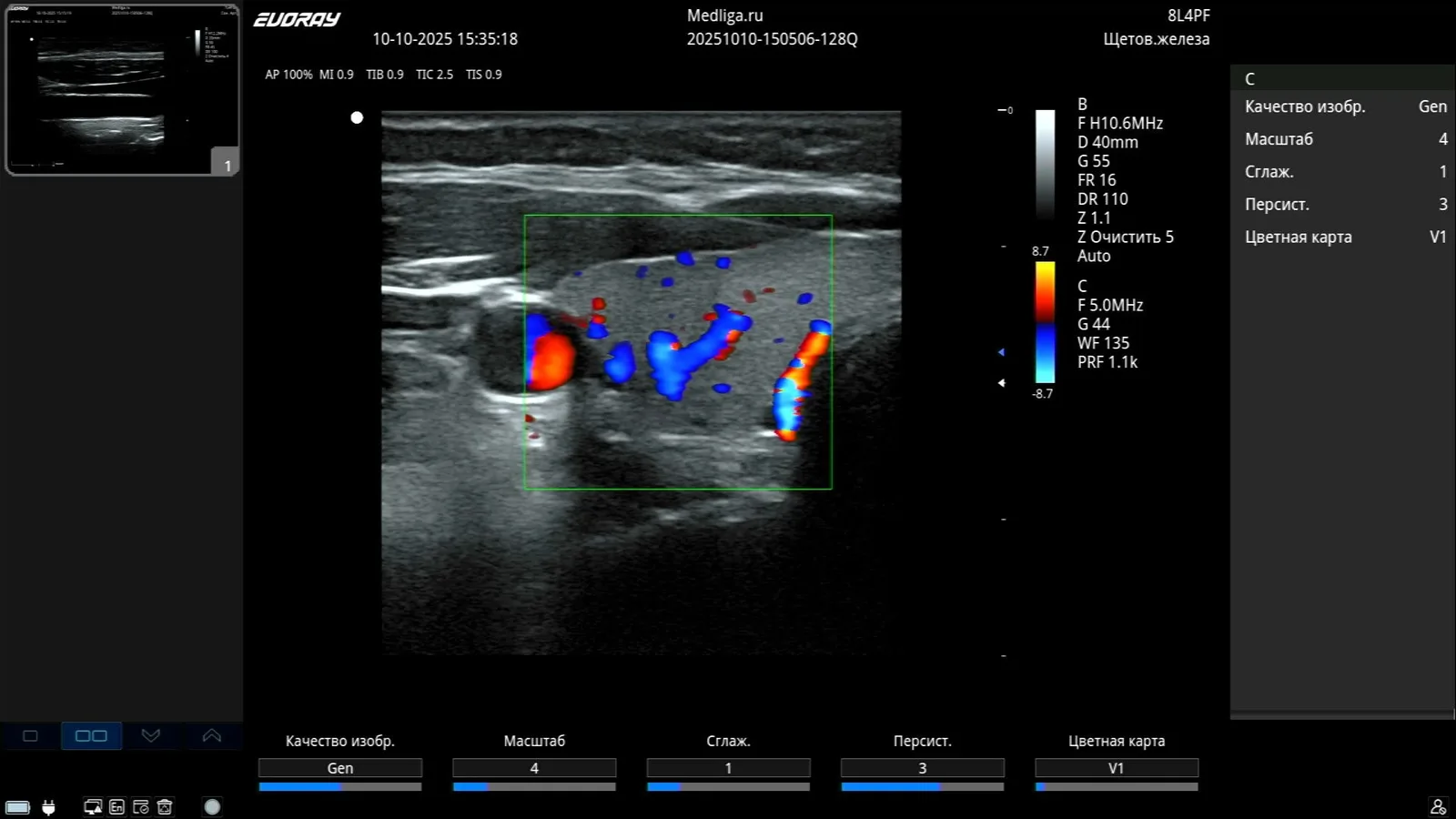

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 6

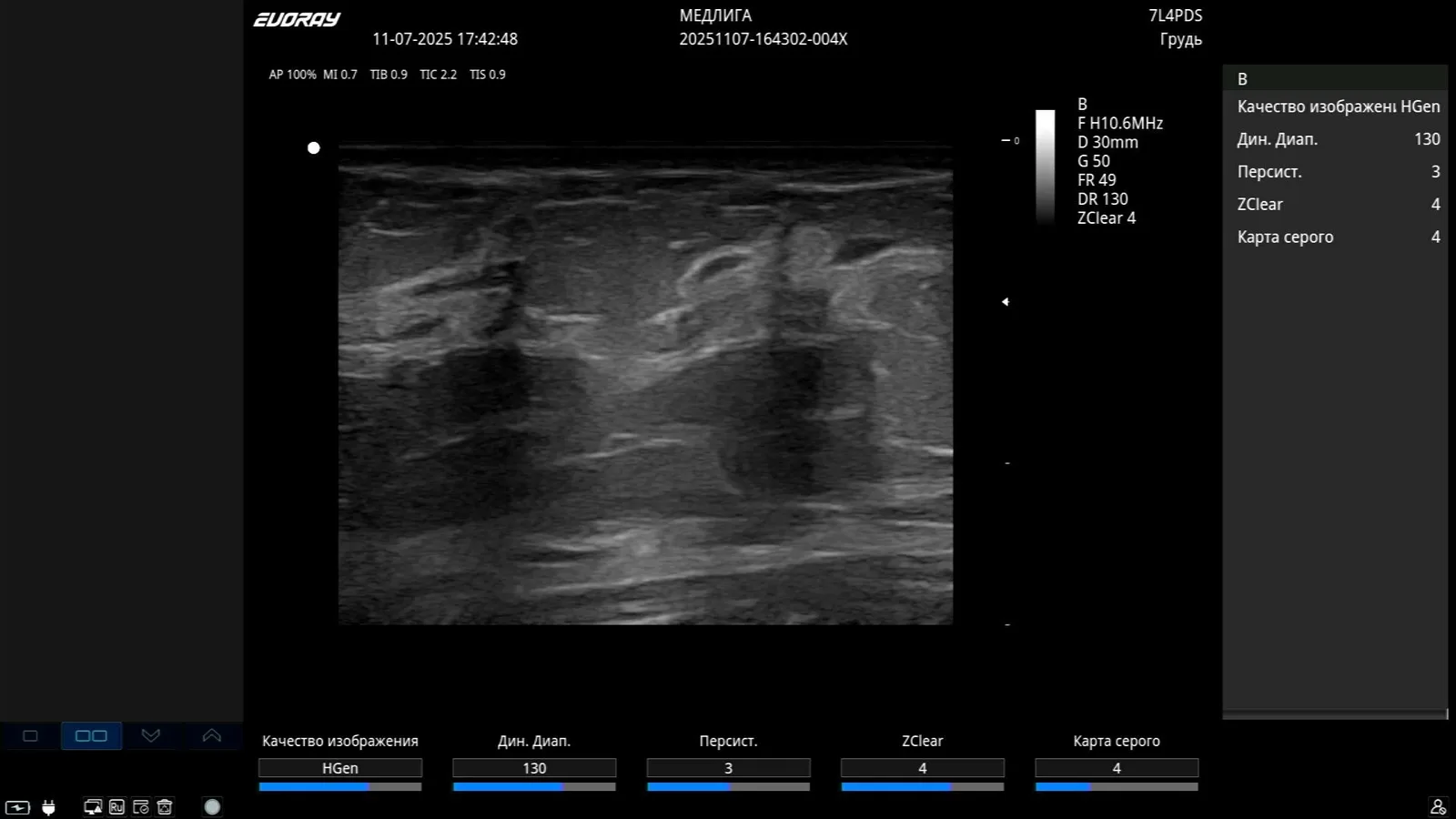

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 7

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 8

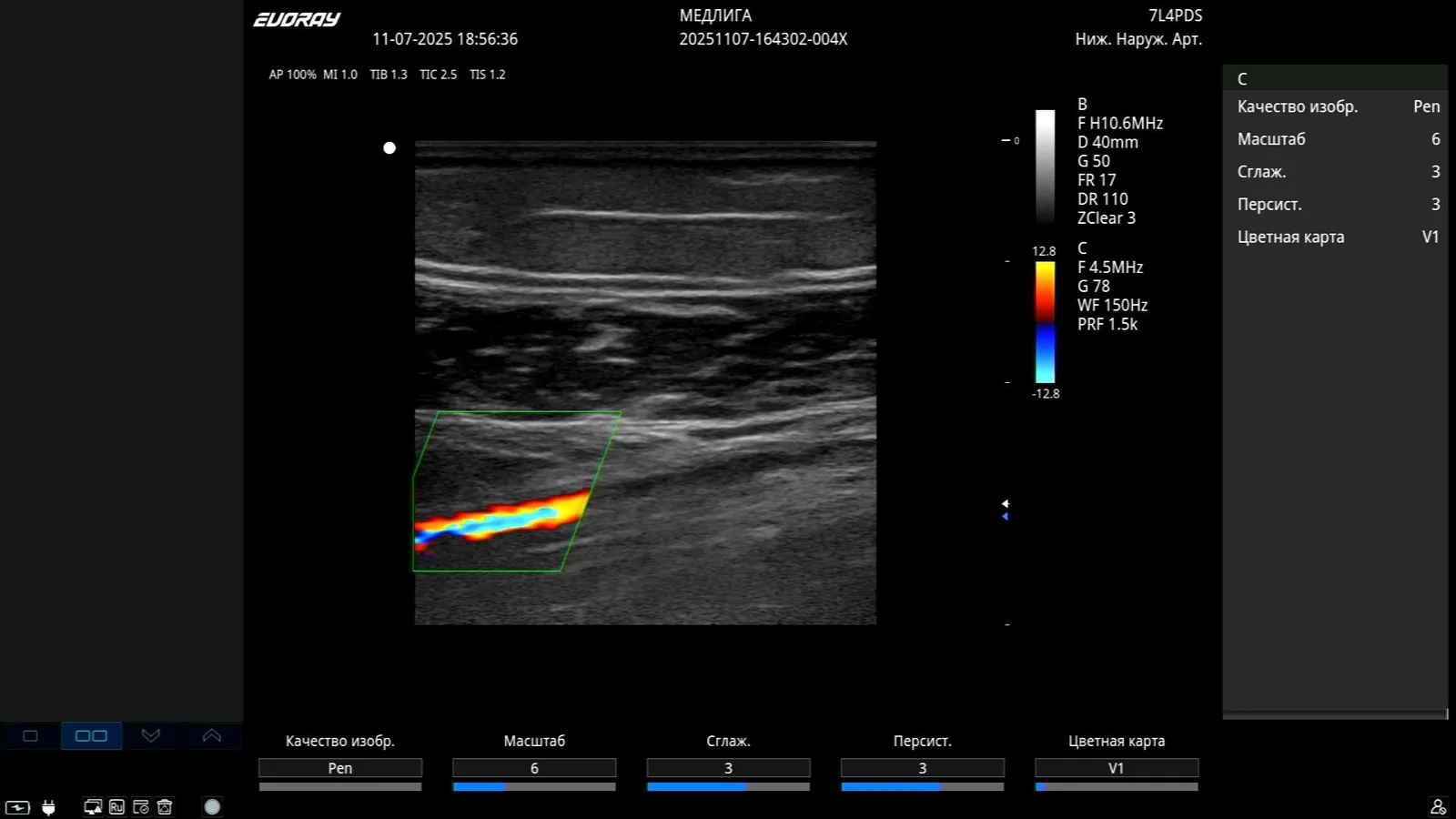

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 9

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 10

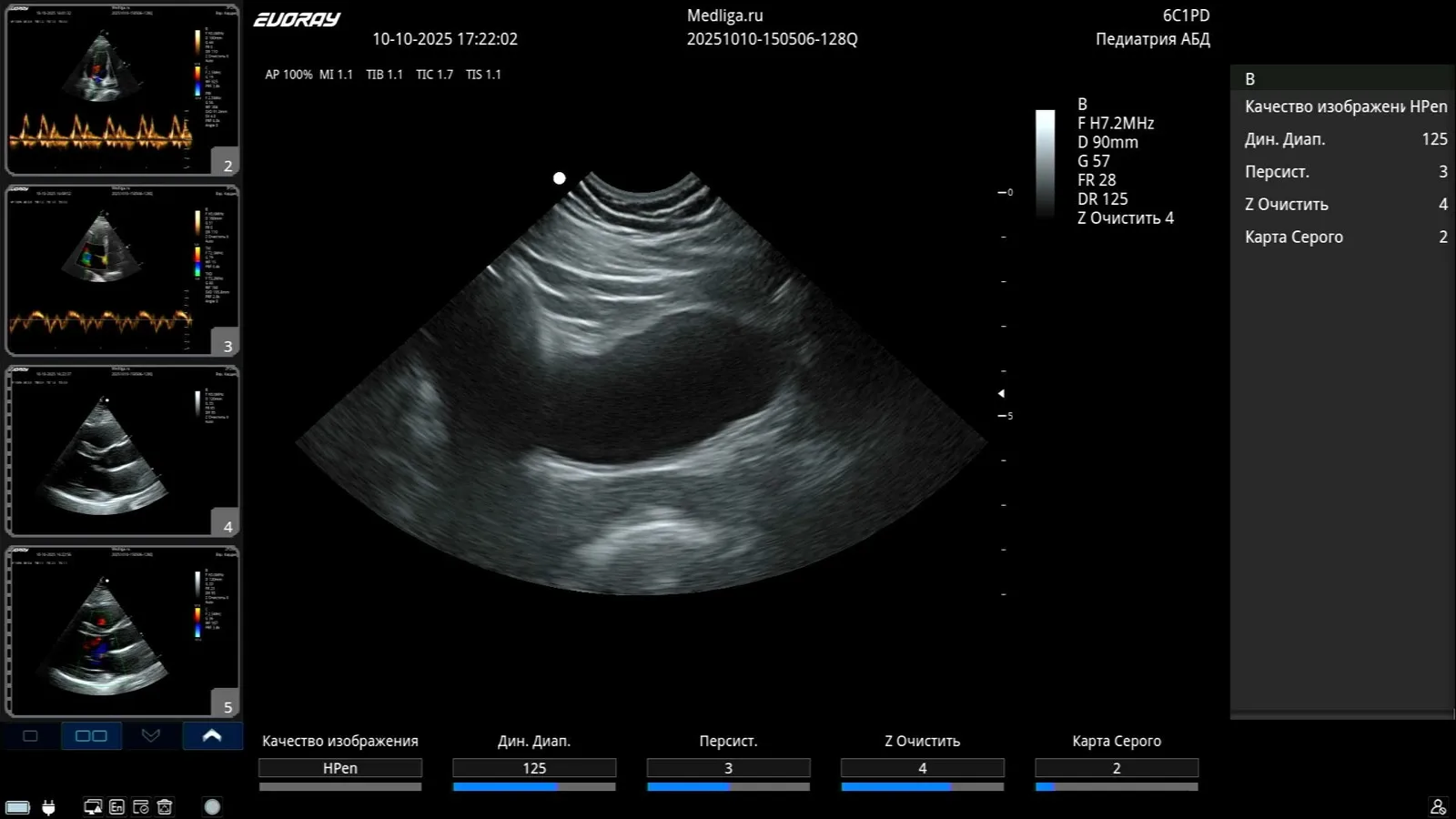

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 11

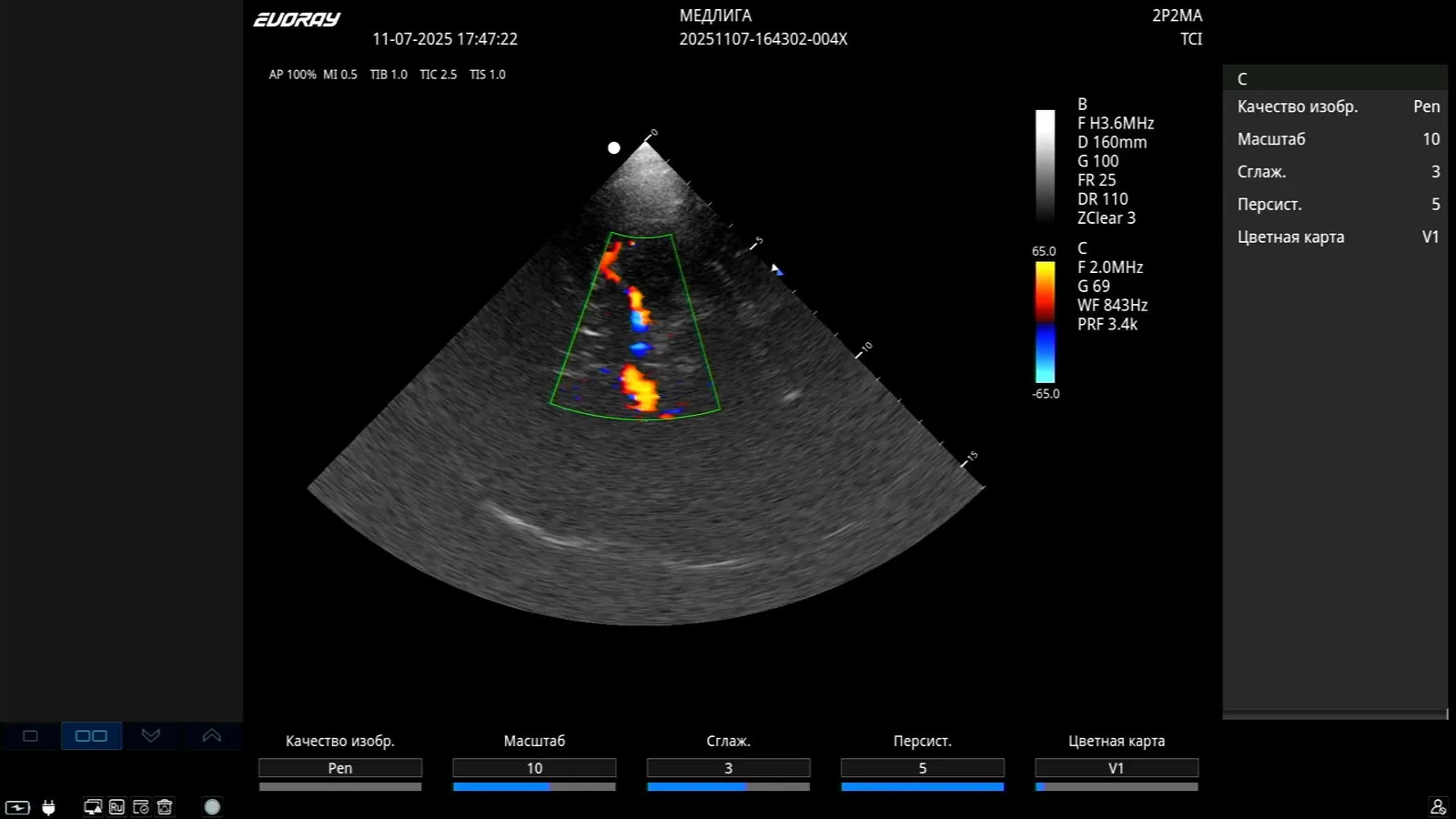

EVORAY USS 40 — Клинические изображения EVORAY USS 40 — фото 12

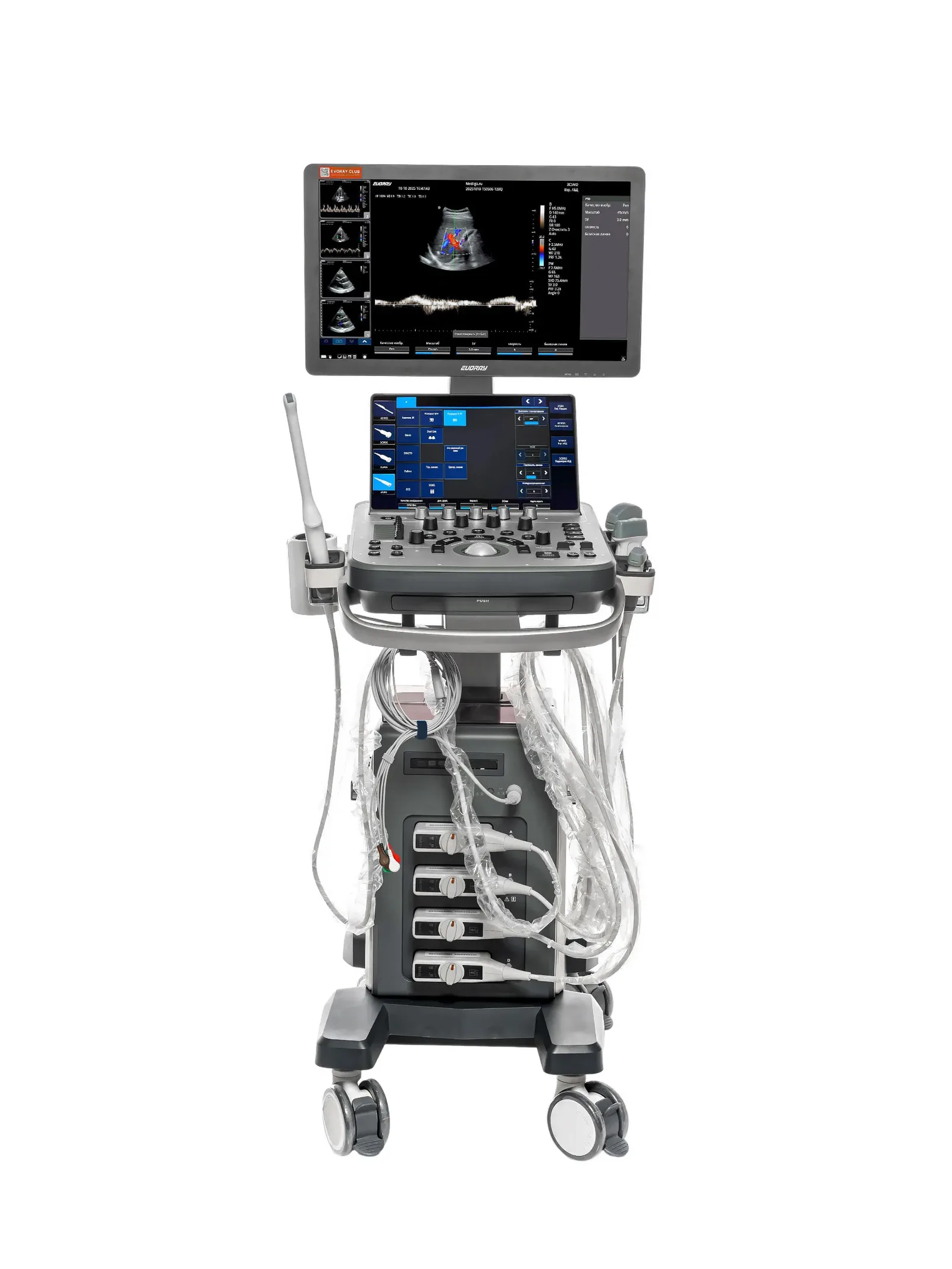

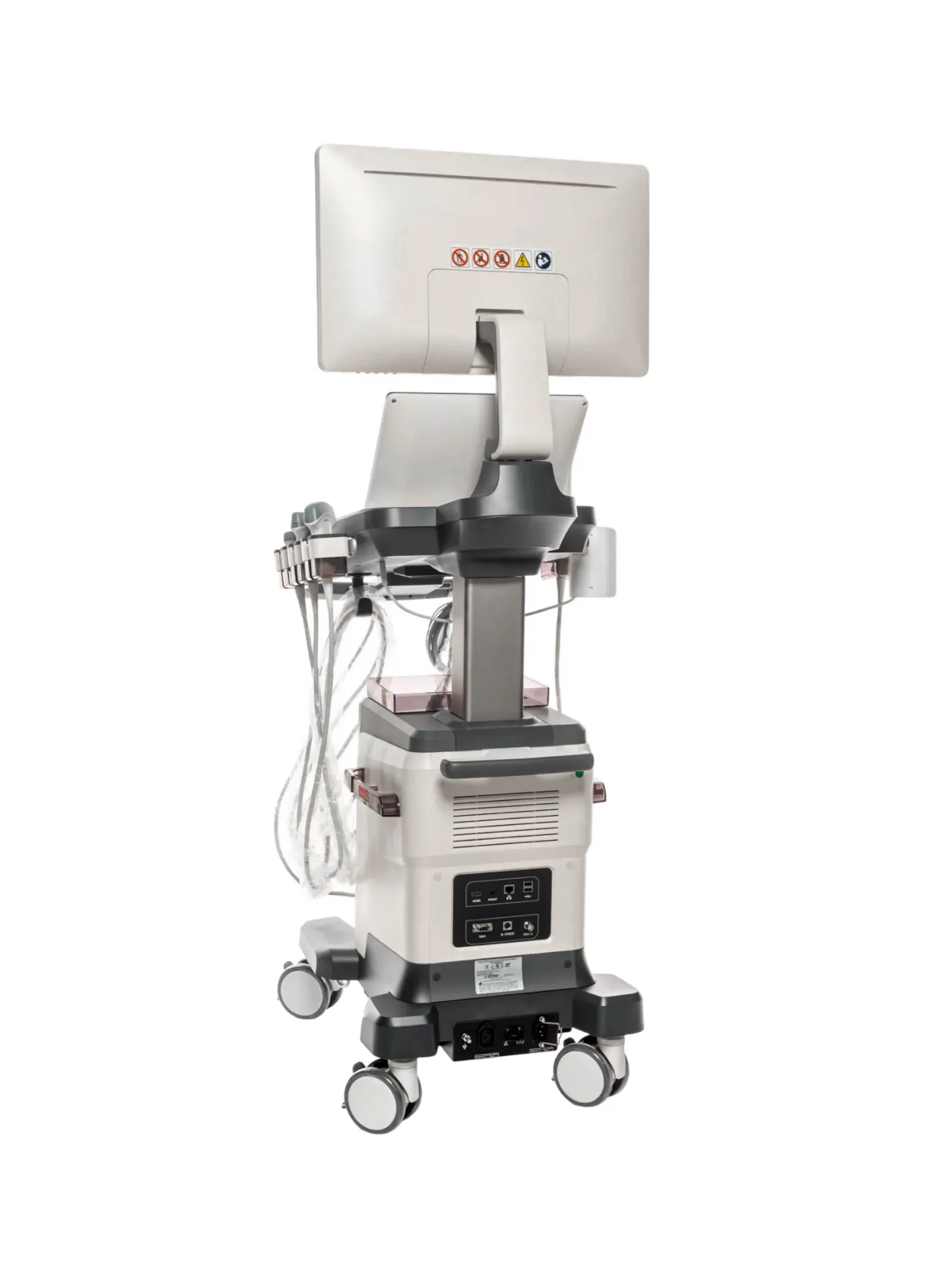

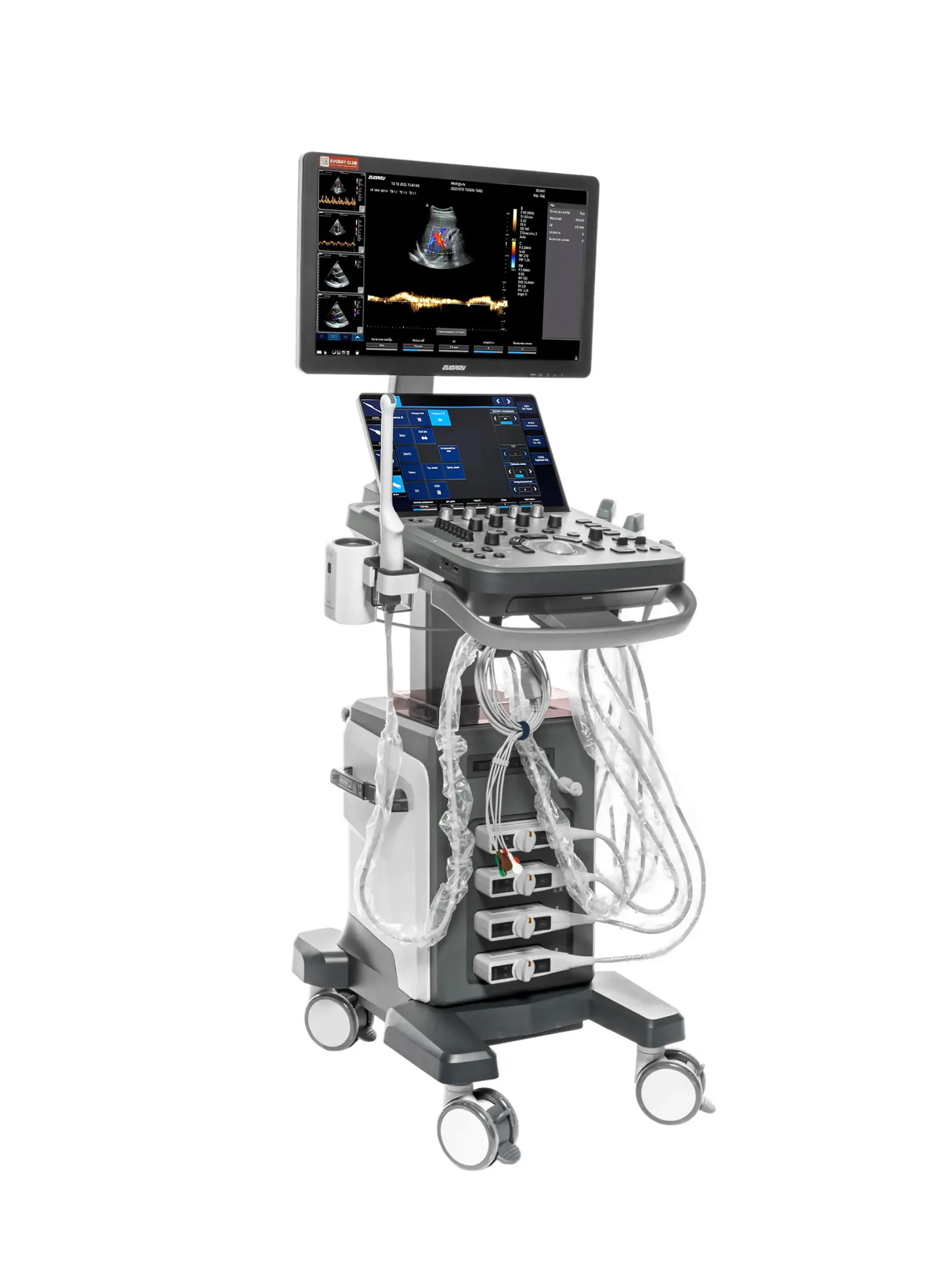

Рабочее место и эргономика консоли

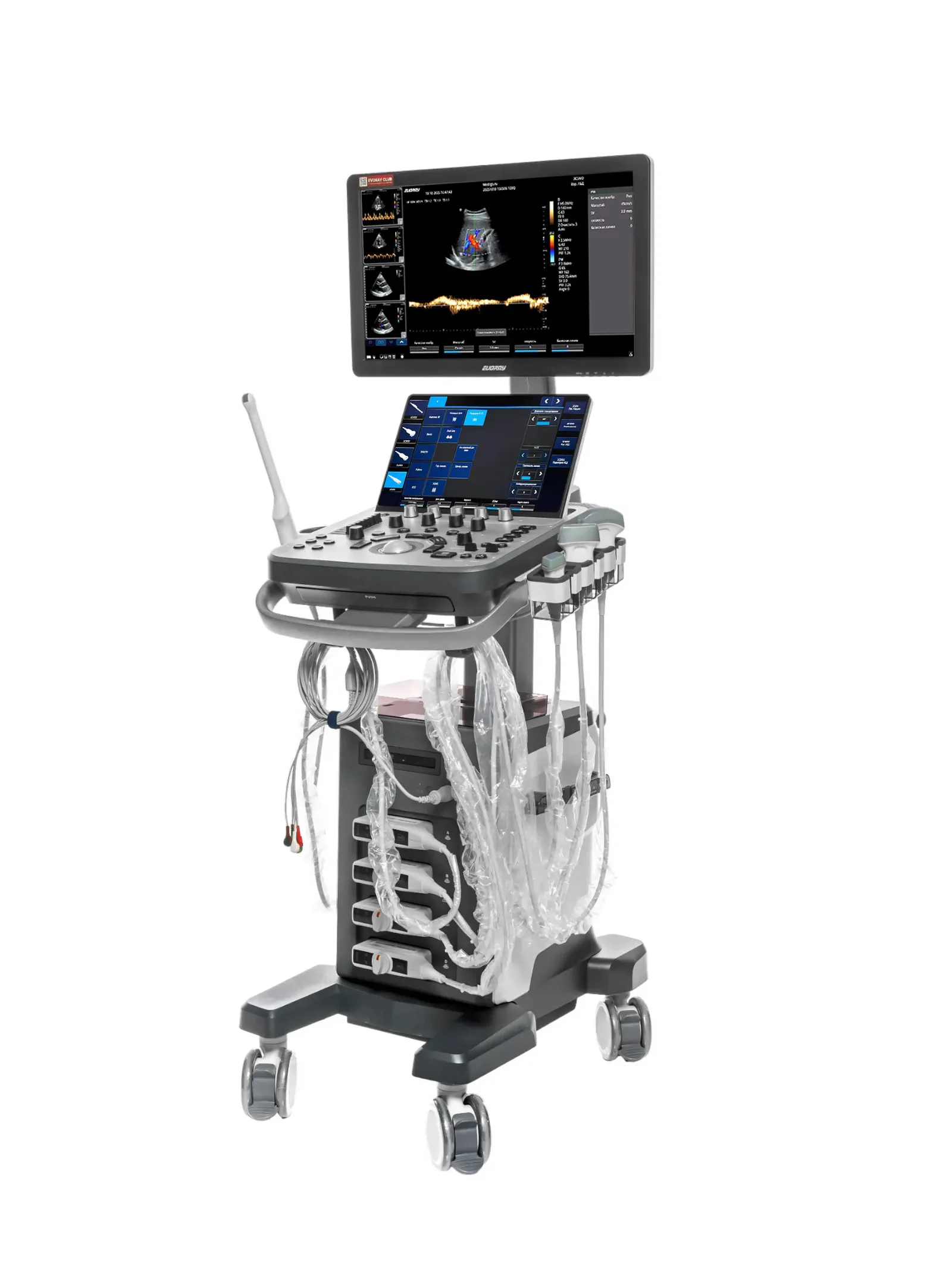

Монитор 21,5 дюйма с регулировкой наклона складывается на 90° при перевозке; сенсорный командный дисплей 13,3 дюйма тоже настраивается по углу. Панель управления поднимается и опускается электроприводом и поворачивается вбок — рабочее место подстраивается под рост врача и под работу сидя или стоя. Зона TGC под рукой; тут же разъёмы сразу под четыре датчика, держатели кабелей и подогреватель геля на 37 и 40 °C. Сочетание двух больших экранов с электроприводом консоли обычно встречается в системах классом выше.

DICOM 3.0 и интеграция с инфраструктурой

Поддержан DICOM 3.0 целиком: хранилище для отправки изображений и данных пациента на сервер, печать на сетевой DICOM-принтер, рабочий список пациентов, MPPS с передачей статуса исследования, запрос и извлечение прошлых исследований по тому же пациенту, структурированный отчёт с изображениями. Данные можно передать и в обход сервера — по Wi-Fi, через QR-код или на USB-носитель, сразу на телефон, планшет или компьютер врача.

Клинические задачи для USS 40

USS 40 берут туда, где поток исследований идёт каждый день, а профиль пациентов смешанный. Основная нагрузка — абдоминальная диагностика и забрюшинное пространство, дуплекс сосудов, эхокардиография взрослых и детей, скрининг беременных и гинекологический приём. Сильная сторона модели — поверхностные структуры: щитовидная и молочные железы, лимфоузлы, яички. Дальше идут опорно-двигательный аппарат, нервные стволы, транскраниальное сканирование, лёгкие и плевра, уронефрология и педиатрия.

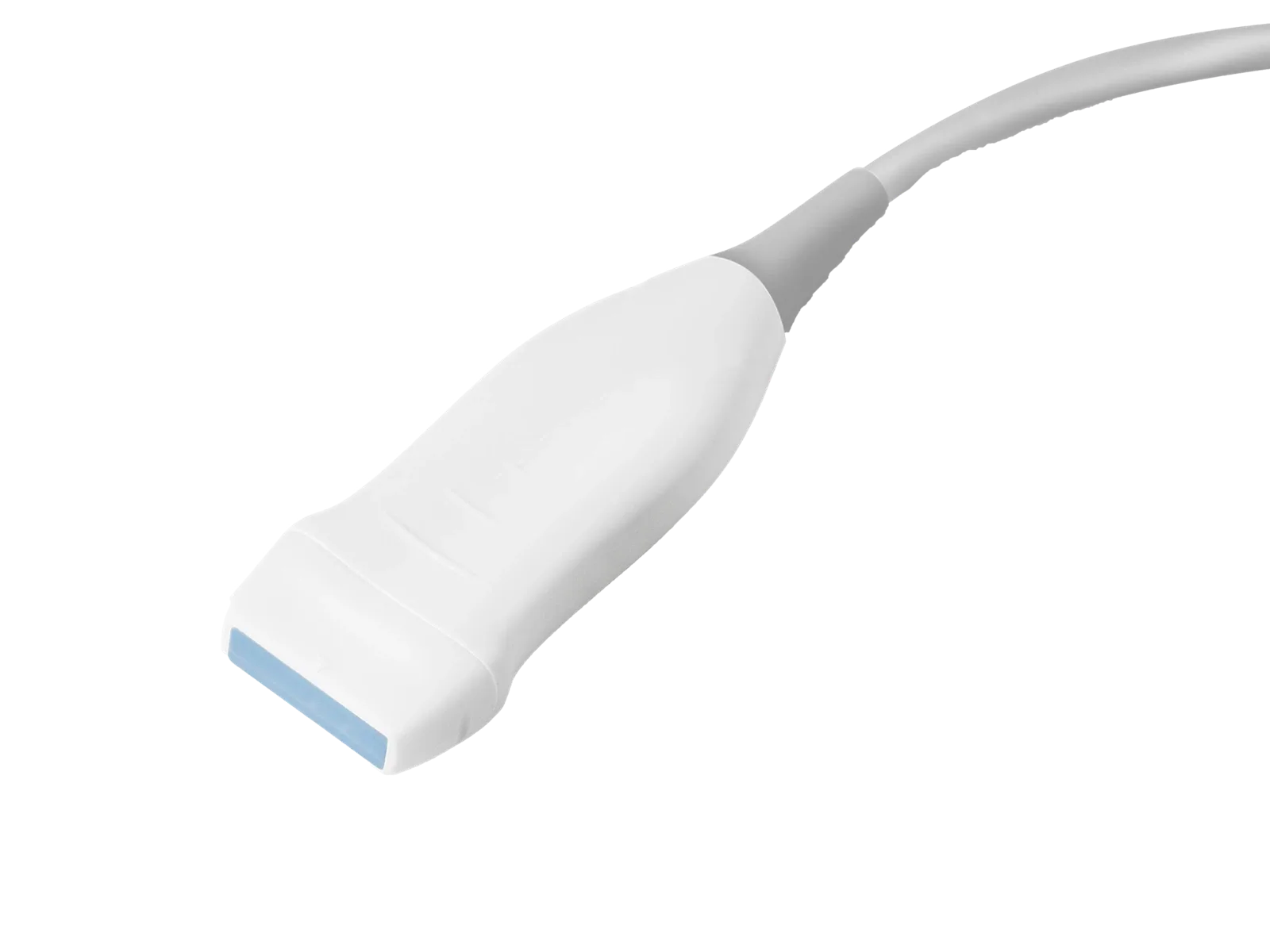

Десять датчиков: от 1,0 до 16,0 МГц

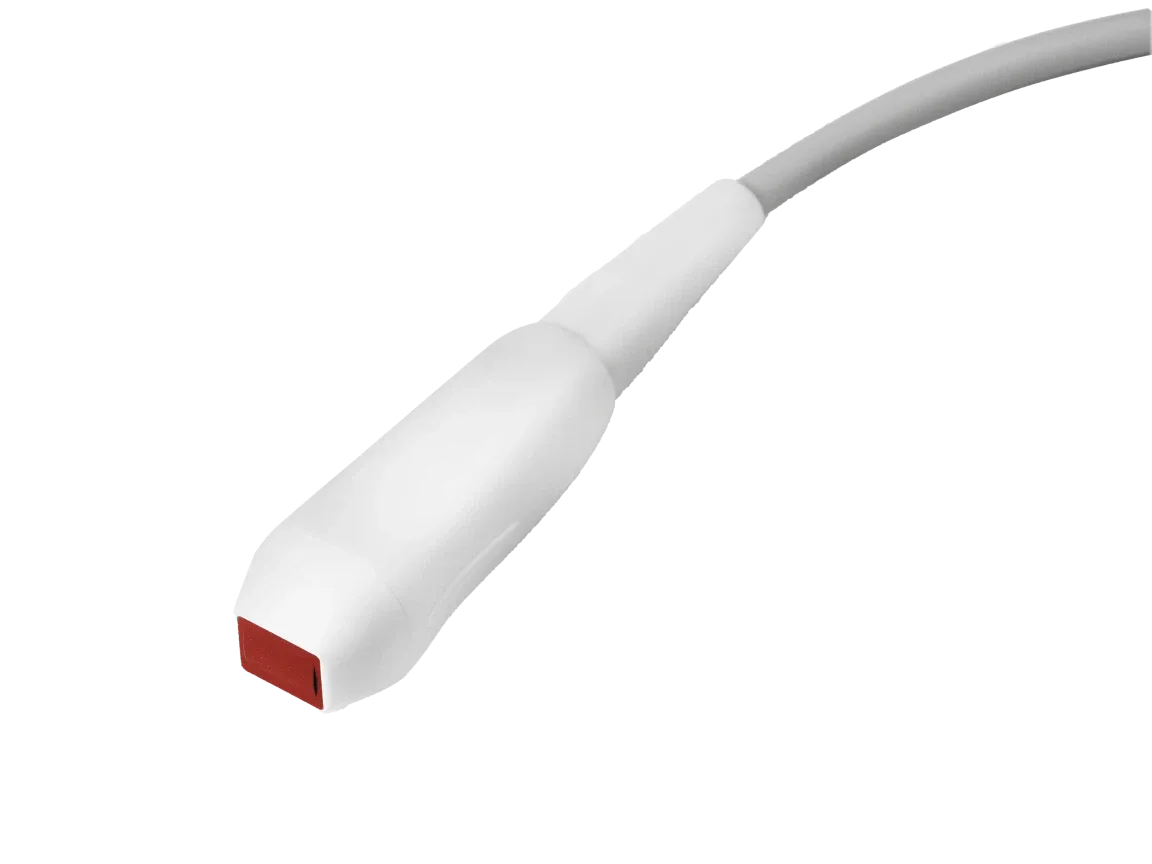

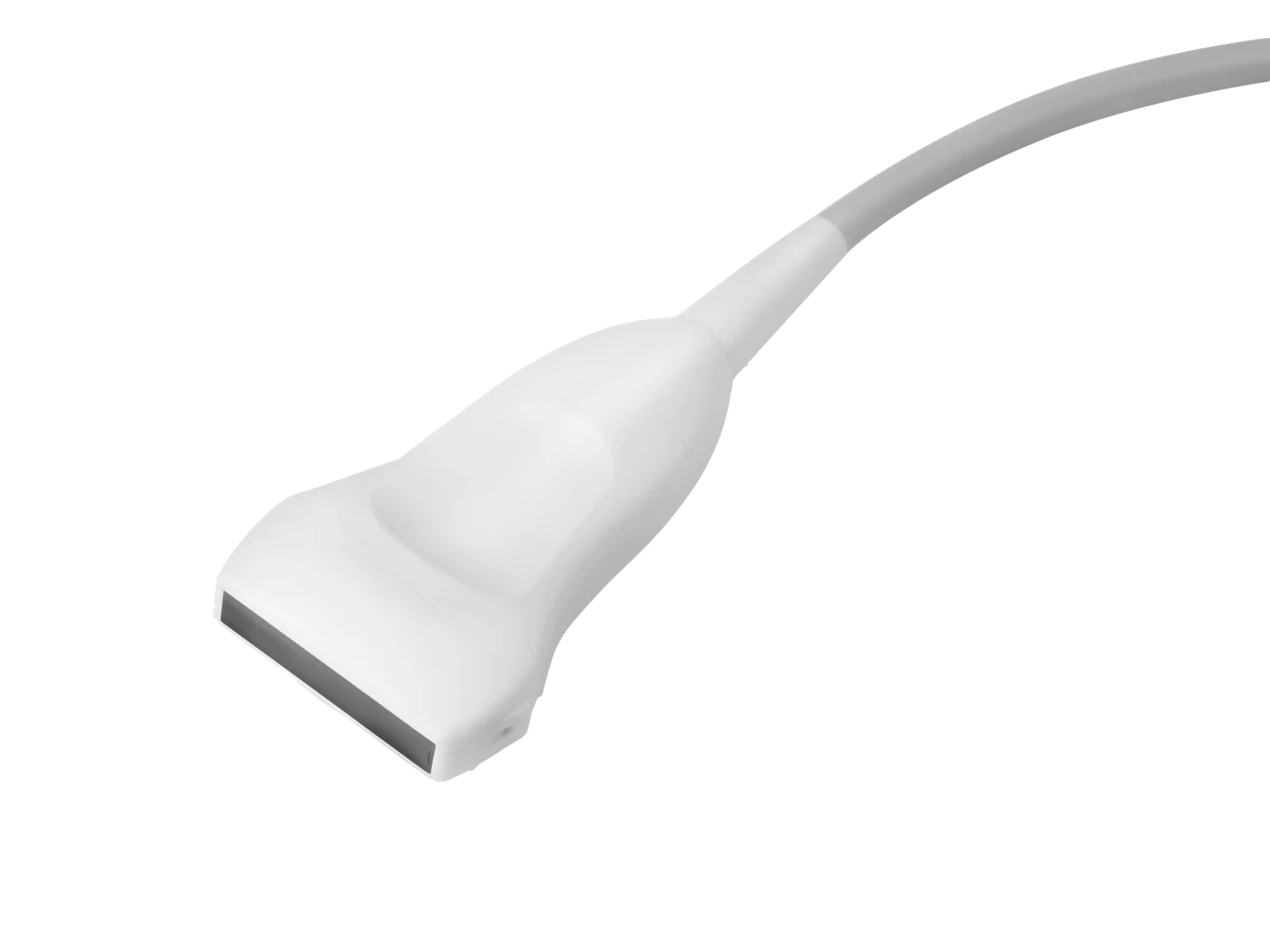

Конвексные 3C5MD 1,0–9,0 МГц и 3C5PDS 1,0–7,5 МГц (128 элементов, угол 72°) — живот, акушерство, урология, лёгкие. Линейные 7L4PDS 4,2–15,0 МГц (128 элементов, ширина 38 мм) и 8L4PF 3,5–16,0 МГц — поверхностные органы, сосуды, нервы, МСК. Педиатрию и детскую транскраниальную диагностику ведёт микроконвексный 6C1PD 3,5–12,0 МГц, гинекологию и простату — внутриполостной 6E1PDS 2,5–13,0 МГц (угол 159°). Кардиология: фазированные 3P2PA (64 элемента, угол 90°, 1,0–6,5 МГц), 5P1PA и 2P2MA 3,6–6,0 МГц. Объёмный 4V4CDS 1,6–8,0 МГц (угол 77°) отвечает за 3D и 4D. Разъёмов четыре, все работают разом.
