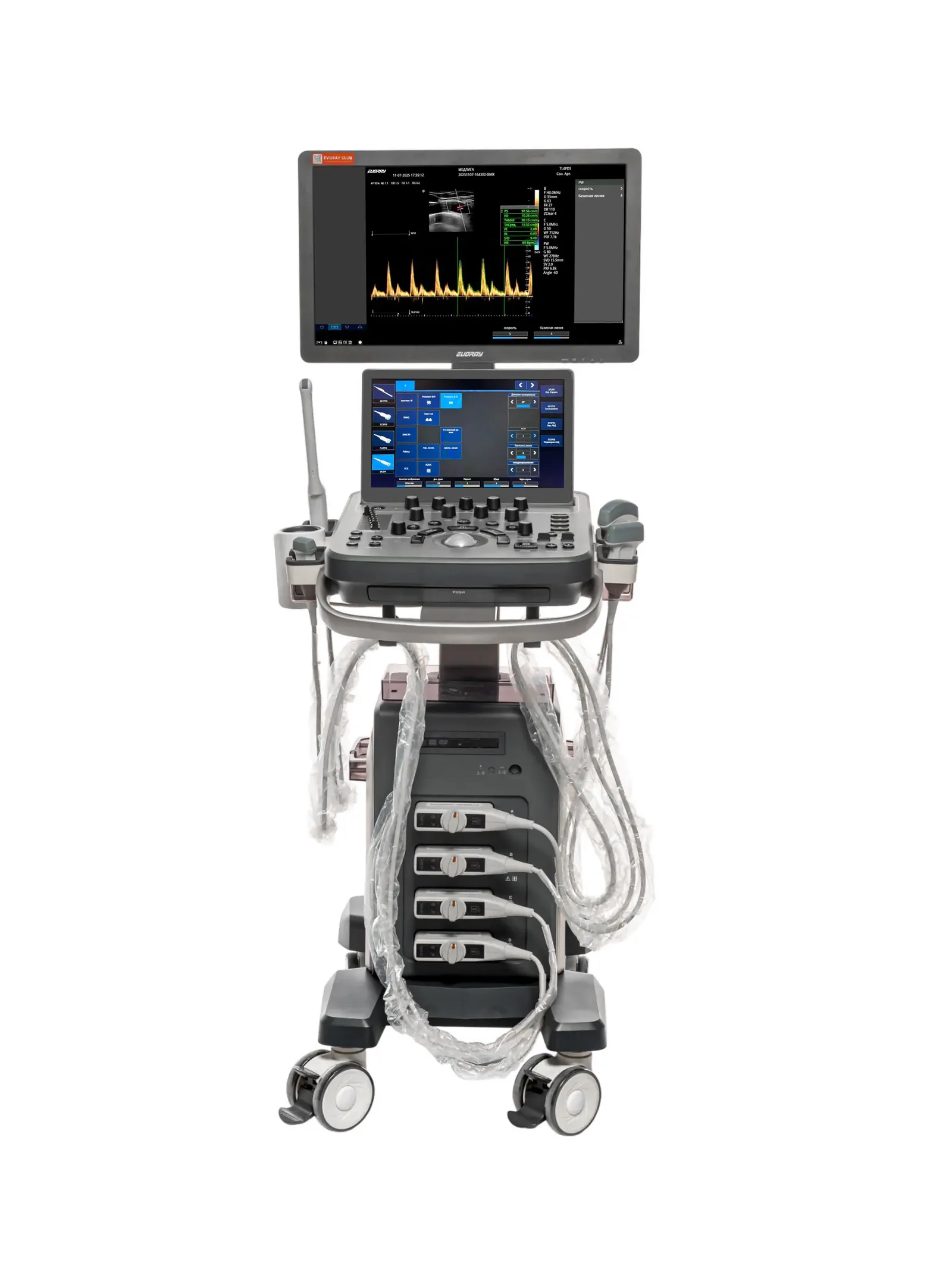

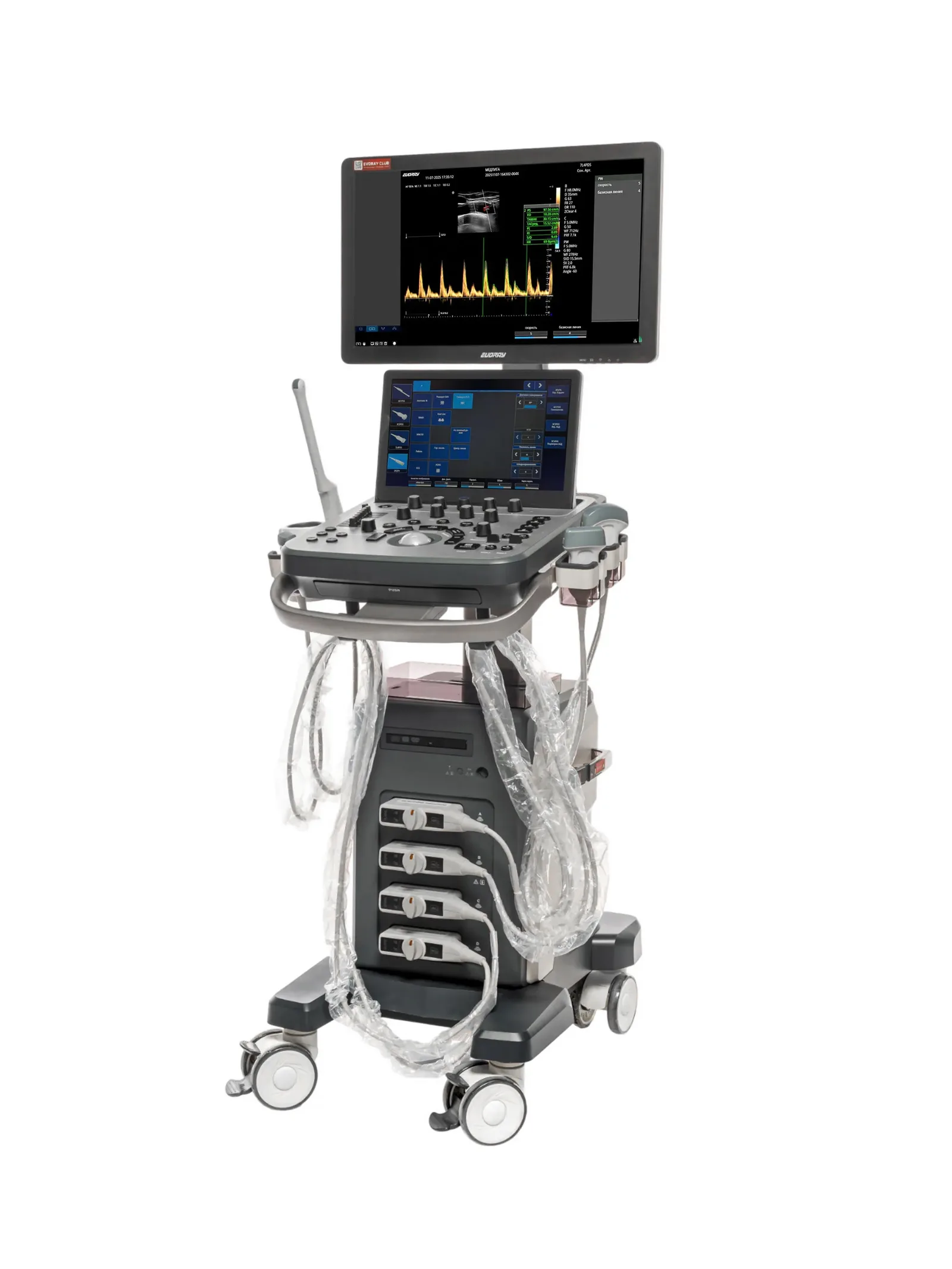

EVORAY USS 20 — стационарный ультразвуковой сканер среднего класса на платформе uSeed: четыре разъёма для датчиков, монитор 21,5″ и сенсорная командная панель 13,3″, полный набор допплеровских режимов, компрессионная эластография и 3D/4D. В линейке семь датчиков; подогреватель геля и DICOM 3.0 входят в базовую комплектацию.
В основе USS 20 лежит вычислительная платформа uSeed: принятый ультразвуковой сигнал хранится не как готовая картинка, а как метаданные, и изображение собирается уже на этапе обработки. Расчёты распределены между CPU и GPU, поэтому частота кадров держится стабильной даже в допплеровских режимах, а постобработка не съедает качество. Отсюда же вырастает режим RawData — параметры визуализации можно менять на замороженном кадре, не пересканируя пациента.

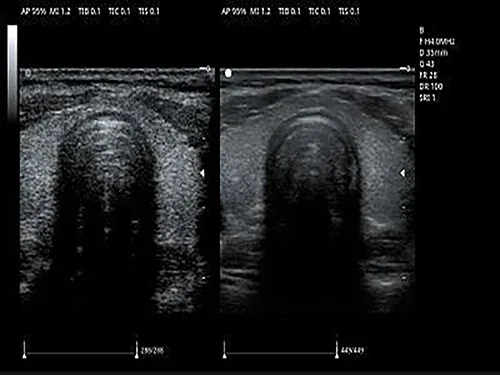

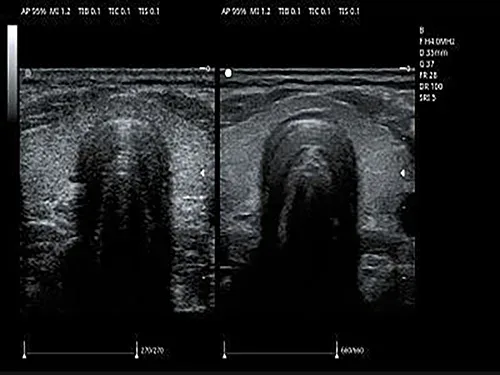

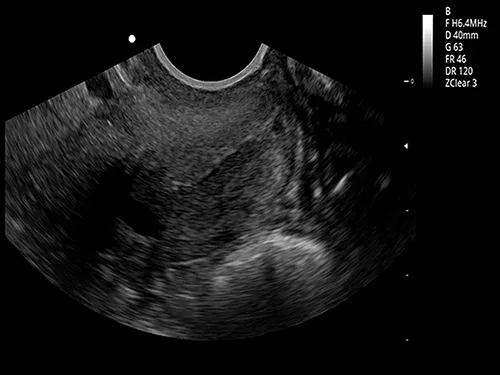

За чистоту B-изображения отвечают три алгоритма. Пространственный компаундинг SCI складывает кадр из лучей, направленных под разными углами, — уходят артефакты затенения, растёт контрастное разрешение. SRI подавляет спекл-шум, из-за которого однородные ткани выглядят зернистыми. ZClear в реальном времени отслеживает сигналы от границ тканей и оптимизирует сигнал в каждом пикселе, за счёт чего контуры структур становятся чётче. На снимках — сравнение картинки до и после включения обработки.

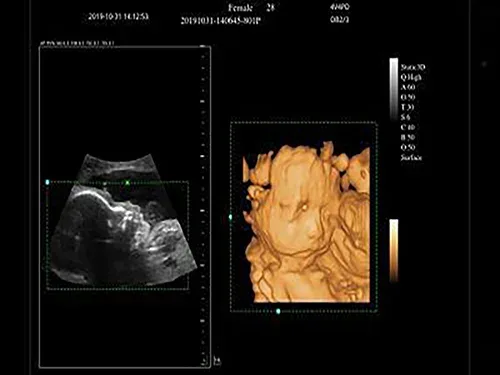

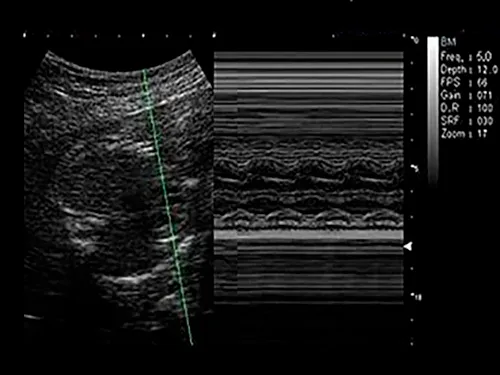

USS 20 закрывает основной набор режимов: B (в том числе 2B и 4B), M и анатомический M, цветной M-режим, дуплекс и триплекс, трапециевидное сканирование и расширенное поле обзора EFOV, панорама, B-скан с отклонением угла. Допплеровский блок — импульсно-волновой и постоянно-волновой допплер, HPRF для высоких скоростей на глубине, ЦДК, энергетический и направленный энергетический допплер, тканевой допплер TDI. Дополняют картину компрессионная эластография, 3D свободной рукой, объёмное сканирование 4D с объёмным датчиком и режимы акустической прозрачности.
One Key Imaging Auto Optimization подбирает параметры изображения одним нажатием. Tissue Specific Imaging адаптирует шумоподавление под визуализируемую ткань и по-разному обрабатывает паренхиму органа, границы структур и анэхогенные зоны. Тканевая гармоника THI и частотный компаундинг FCI, который склеивает кадр из изображений, полученных на разных частотах излучения, добавляют контраста. В основном режиме доступны три опорные частоты, в гармоническом — четыре, поэтому картинку можно подстроить под глубину исследования.
При установке измерителя система автоматически увеличивает зону интереса во вспомогательном окне — курсор ставится точнее, чем по общему кадру. Кинопетля воспроизводится с восемью скоростями, что удобно при разборе сердечного цикла или движений плода. Интерфейс простой: переключение режимов и настроек не требует долгого обучения, и на аппарате уверенно работают врачи с разным опытом. Для пункций предусмотрено программное сопровождение биопсии.

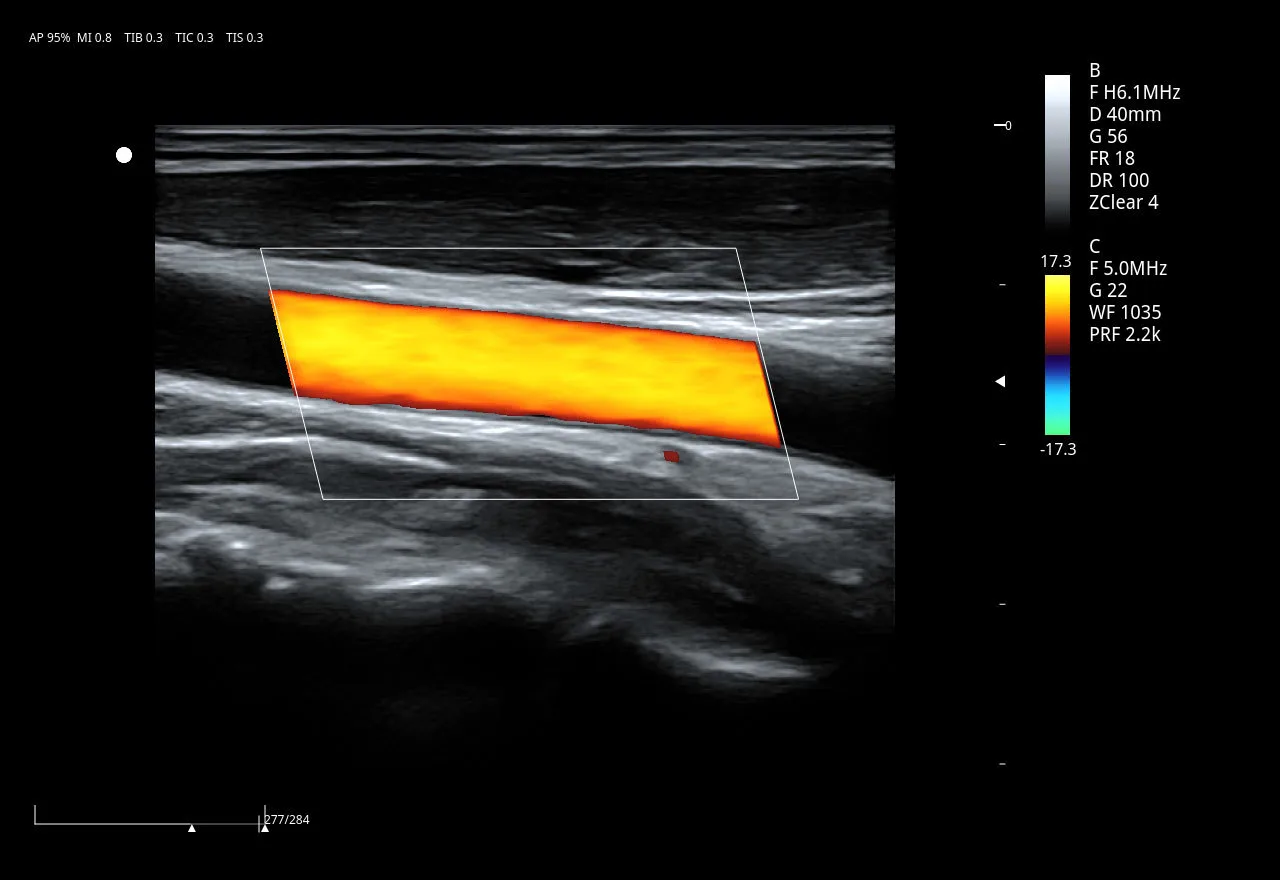

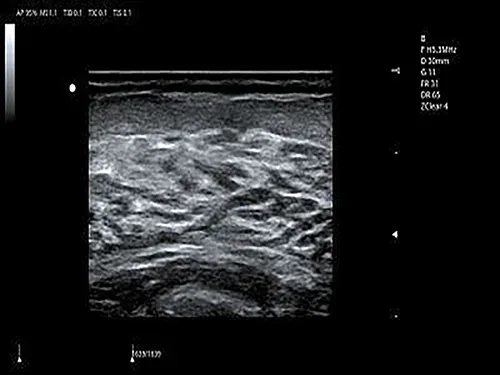

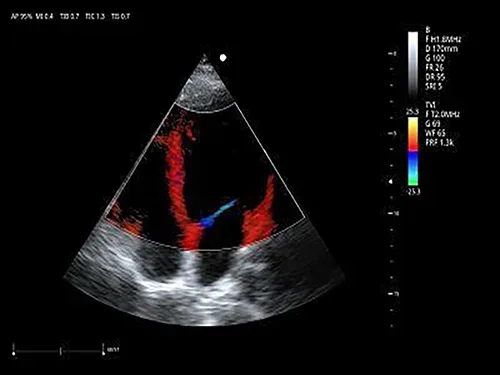

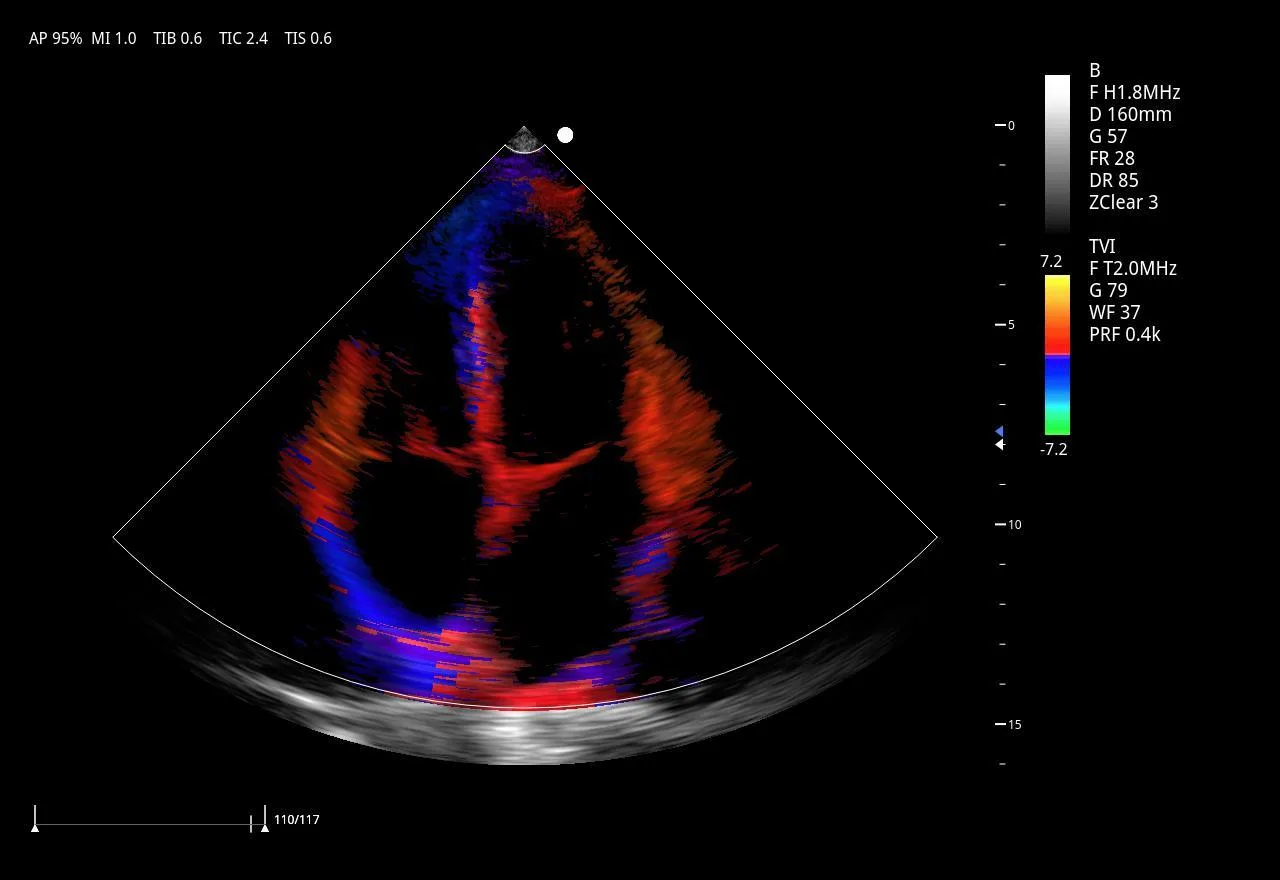

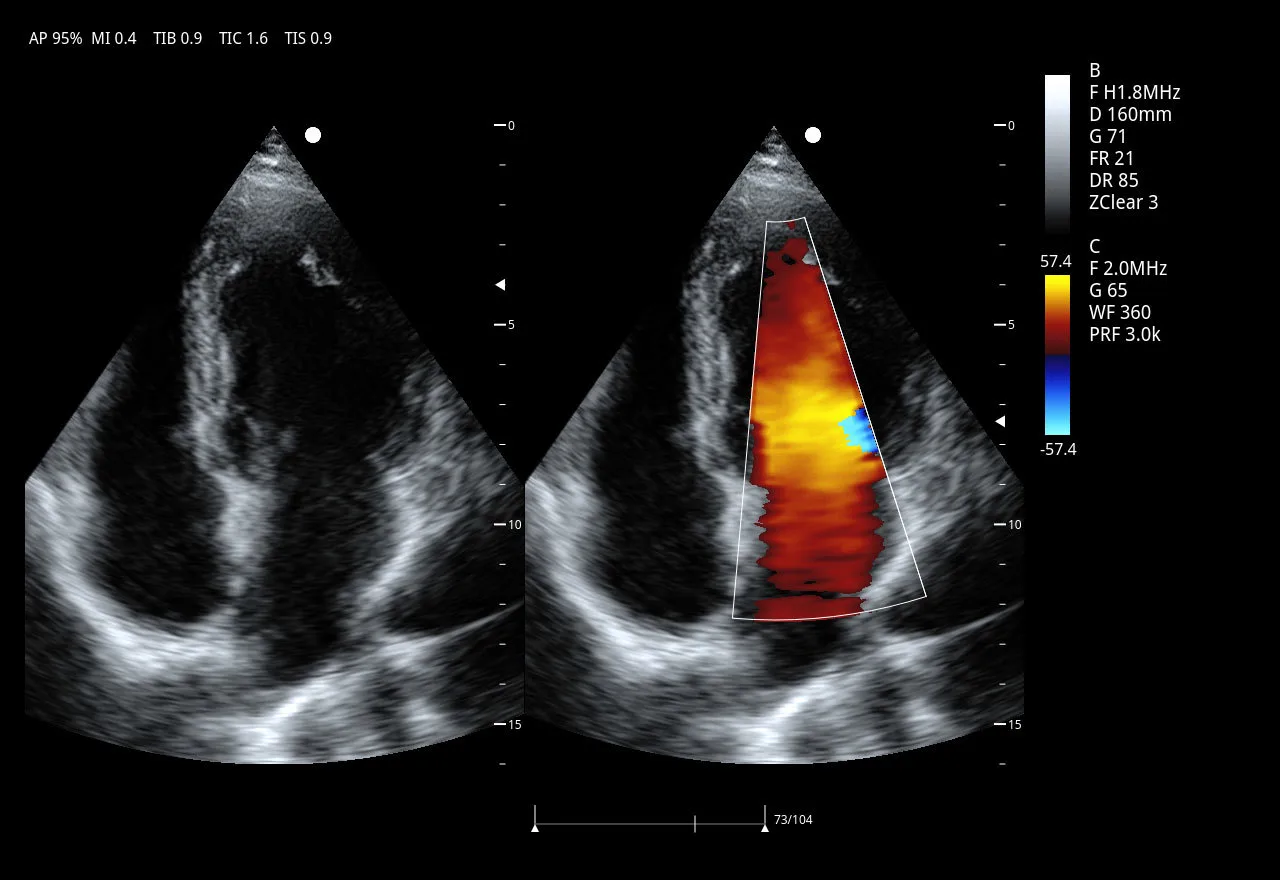

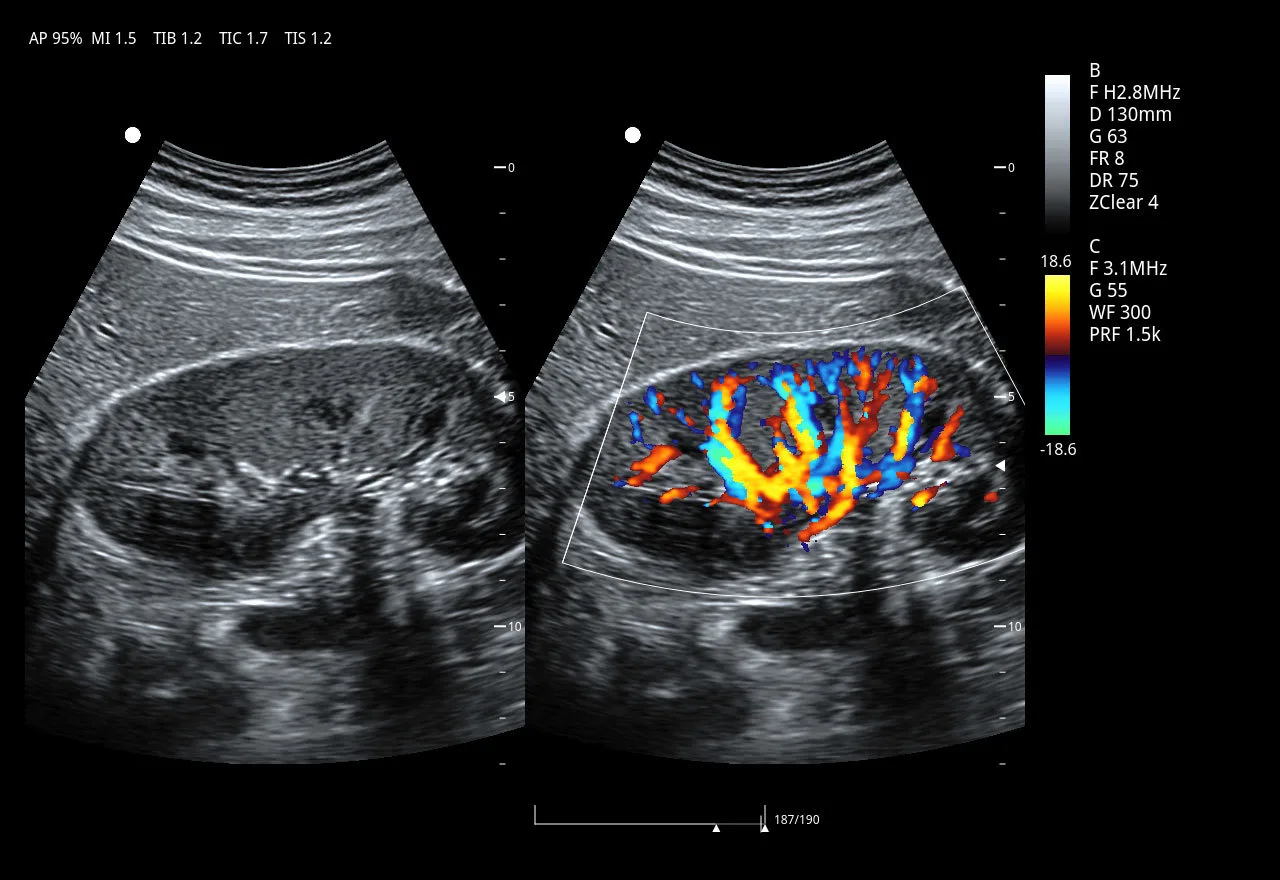

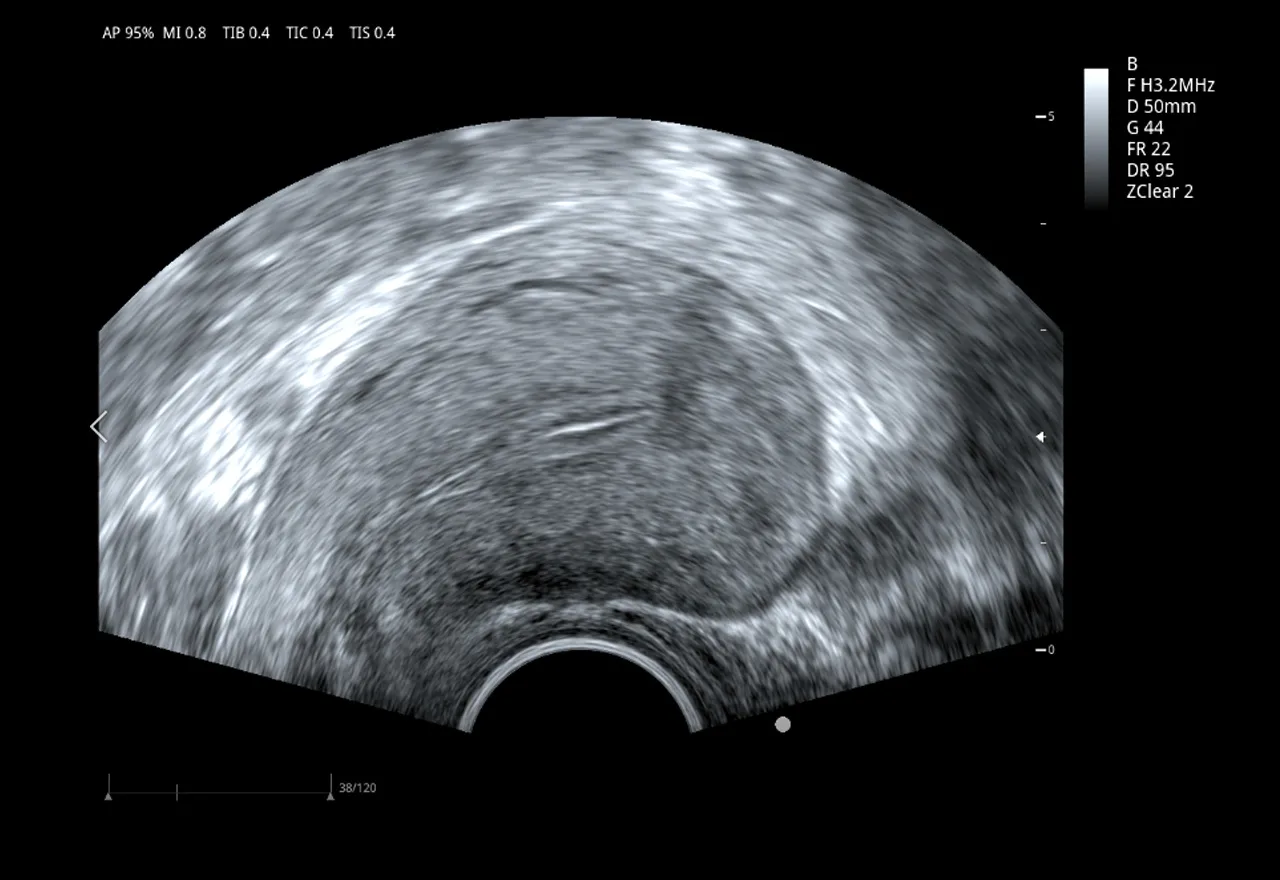

Снимки, сделанные на USS 20: ламинарный поток в сосуде без признаков патологии в режиме цветового картирования, продольный срез почки в B-режиме вместе с её нормальной васкуляризацией, стандартная апикальная четырёхкамерная позиция сердца в B-режиме и тот же срез с включённым ЦДК, четырёхкамерный срез в режиме тканевого допплера TVI и мягкие ткани, снятые внутриполостным датчиком.

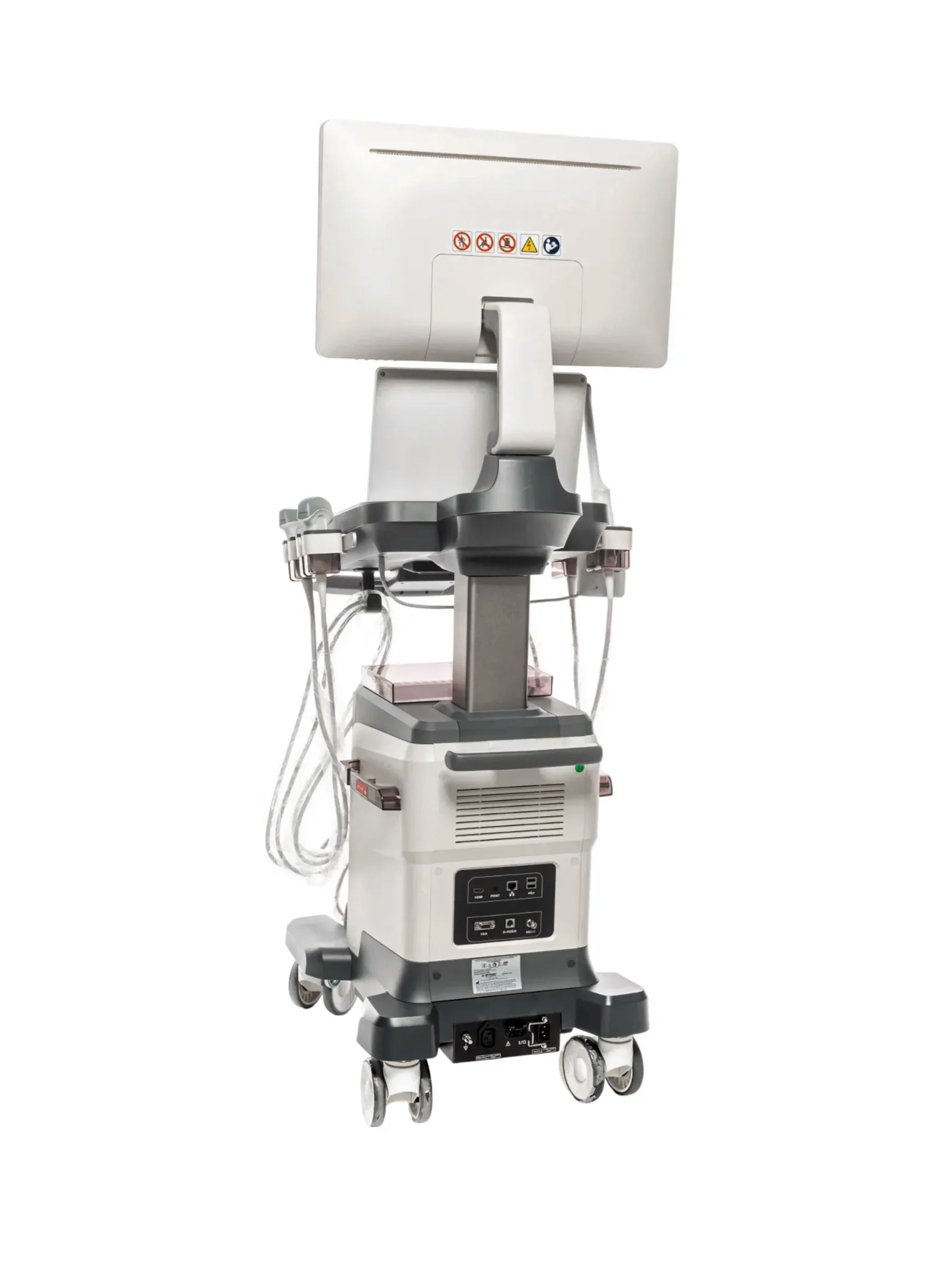

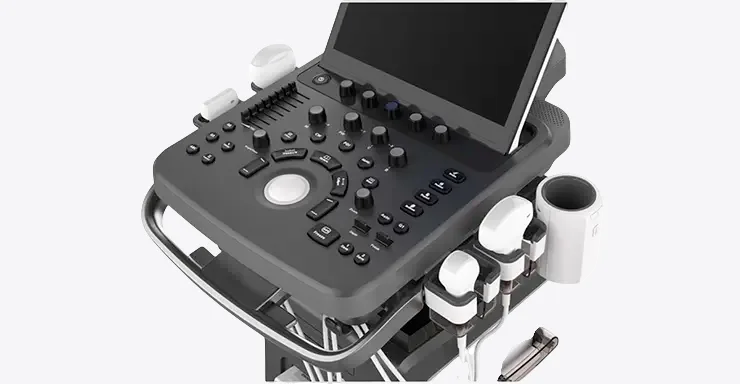

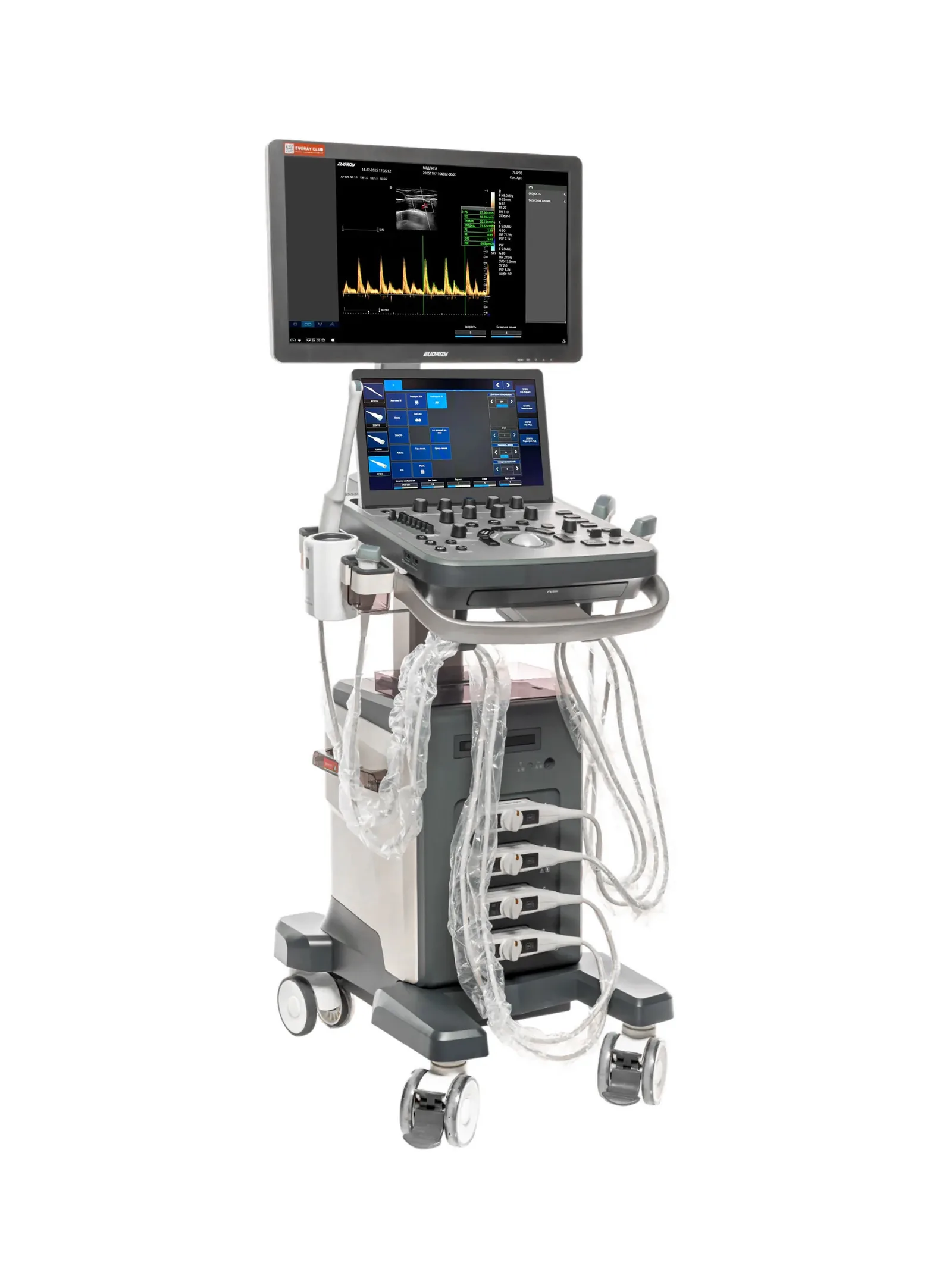

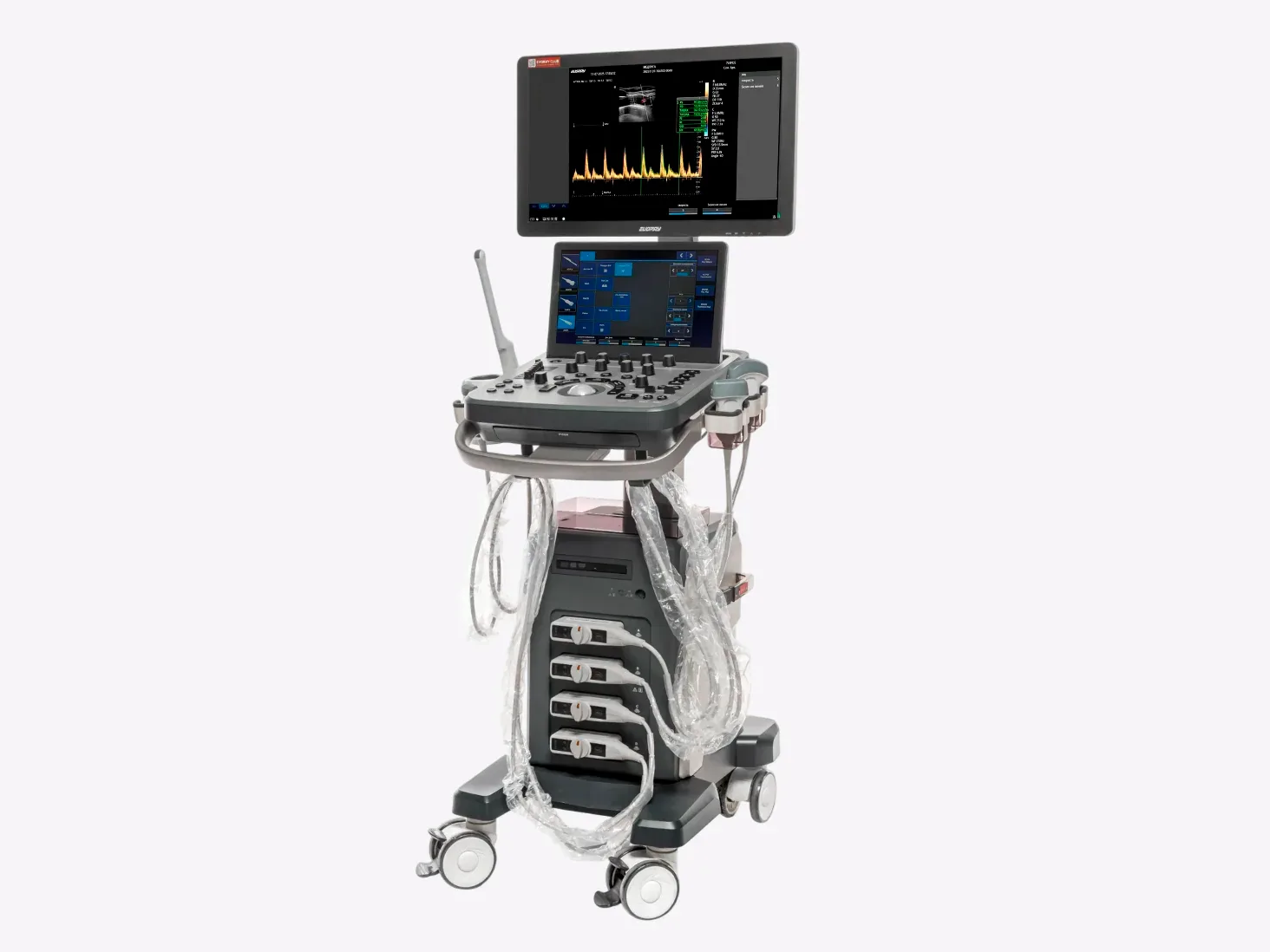

Монитор — медицинский ЖК-дисплей 21,5 дюйма с регулировкой наклона; при транспортировке он складывается на 90°. Управление разделено между физической панелью и сенсорным командным дисплеем 13,3 дюйма, который тоже регулируется по углу наклона. Высота панели управления меняется электроприводом, сама панель поворачивается влево и вправо. Рядом — привычно расположенная зона TGC, четыре порта для датчиков, органайзер для кабелей и встроенный подогреватель геля с двумя режимами температуры, 37 и 40 °C.
Аппарат встраивается в клиническую сеть по DICOM 3.0 без надстроек. Снимки и данные пациента уходят на сервер удалённого хранения, печать идёт на сетевой DICOM-принтер, список назначенных пациентов подтягивается автоматически, статус исследования возвращается в информационную систему по MPPS, прежние исследования того же пациента запрашиваются и выгружаются обратно на аппарат, заключение формируется структурированным отчётом со снимками. Когда сервера рядом нет, исследование забирают по беспроводной сети, сканированием QR-кода или на USB-носитель.

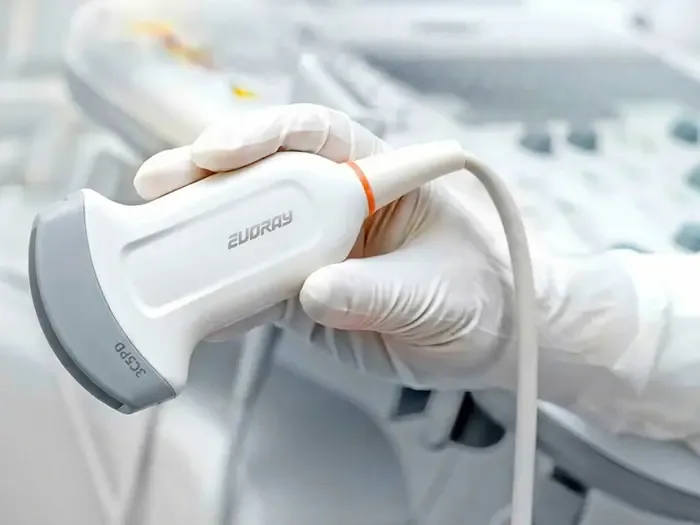

Аппарат рассчитан на кабинет общего профиля: органы брюшной полости и забрюшинного пространства (печень, почки, селезёнка, поджелудочная железа, желчный и мочевой пузырь, желудок и кишечник), сосудистые исследования, эхокардиография, акушерство и гинекология, малые и поверхностные органы — щитовидная железа, молочные железы, лимфатические узлы, яички. Отдельные сценарии: мягкие ткани, мышцы, сухожилия и связки, периферические нервы, головной мозг, плевральная полость, урология и педиатрия.
К USS 20 подключаются семь датчиков, одновременно — до четырёх. Конвексный 3C5PD 1,0–7,5 МГц (128 элементов, радиус 50 мм) — абдоминальные исследования. Линейный 7L4PD 4,2–15,0 МГц (128 элементов, апертура 38 мм) — сосуды, поверхностные органы, периферические нервы, МСК и ортопедия. Секторные фазированные 3P2PA (1,0–6,5 МГц, 64 элемента) и 5P1PA — кардиология взрослых и детей, транскраниальные исследования. Микроконвексный 6C1PD 3,5–12,0 МГц — педиатрия. Внутриполостной 6E1PD 2,5–13,0 МГц (радиус 10 мм) — акушерство, гинекология, простата, тазовое дно. Объёмный 4V4CDS 1,6–8,0 МГц — 3D/4D.
