EDAN U60

Name: EDAN U60
Brand: EDAN
Price: 762000 RUB
Availability: InStock

EDAN U60 — компактная ультразвуковая система в ноутбучном корпусе массой менее 8,5 кг: монитор 15″, два активных порта для датчиков, глубина сканирования до 32,4 см и съёмный аккумулятор на 80 минут работы. Тканевая гармоника, сложно-составное сканирование и подавление зернистости, спектральные режимы вплоть до постоянно-волнового допплера и линейка из одиннадцати датчиков.

от762 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип: Портативный
Области применения: Общая визуализация, Абдоминальные исследования, Акушерство, Гинекология, Кардиология, Урология, Ангиология, Педиатрия
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 2
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные

Характеристики

Тип: Портативный
Области применения: Общая визуализация, Абдоминальные исследования, Акушерство, Гинекология, Кардиология, Урология, Ангиология, Педиатрия
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 2
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные
Режимы сканирования: B-режим, M-режим, Дуплексное сканирование, Триплексное сканирование, Импульсно-волновой допплер (PW), Постоянно-волновой допплер (CW), Высокочастотный импульсный допплер (HPRF), Цветовой допплер (ЦДК), Энергетический допплер, Направленный энергетический допплер
Экран, дюймов: 15
Командный сенсорный дисплей: Нет
Вес, кг: 8.5
Жесткий диск, Гб: 500
Подогреватель геля: Нет
Датчики (модели): C5-2b, C352UB, C6152UB, C612UB, C422UB, L15-7b, L1042UB, L742UB, L552UB, P5-1b, E612UB
Уникальные технологии: Tissue Harmonic Imaging, Spatial Compound Imaging (SCI), eSRI (Speckle Reduction Imaging), Frequency Compounding Imaging, Digital Multi-Beam Beamforming
Коды КТРУ: 26.60.12.132-00000036, 26.60.12.132-00000037
Регистрационное удостоверение: РЗН 2021/15097 от 16.08.2021 (ЕРУЛ Г004-00110-00/02926649; переоформлено 14.05.2026) — «Система диагностическая ультразвуковая Acclarix с принадлежностями, вариант исполнения U60»; изготовитель Edan Instruments, Inc., КНР
Размеры (Ш×В×Г), мм: 370 × 350 × 220
Масса: менее 8,5 кг без датчика и аккумулятора
Физические каналы: 64
Формирование луча: двухлучевое (Dual Beam)
Операционная система: Linux
Разрешение монитора: 1024 × 768, TFT-LCD, углы обзора 85° во все стороны, наклон 0/15/30°
Динамический диапазон системы: 0–166 дБ
Диапазон частот: 2,0–15,0 МГц (3 основные и 2 гармонические частоты)
Глубина сканирования: 1,9–32,4 см
Максимальная частота кадров: 244 кадра/с в B-режиме, 38 кадров/с в цветовом режиме
Аккумулятор: литий-ионный съёмный, 5000 мА·ч, около 80 минут работы, полный заряд до 8 ч — принадлежность, в стандартную конфигурацию не входит
Загрузка системы: около 60 с с выключенного состояния, выключение за 3 с
Потребляемая мощность: 97,4 Вт (110–240 В, 50/60 Гц)
DICOM: DICOM 3.0 — опция (Verify SCP, отправка статических изображений, съёмные носители)
Метки тела и комментарии: до 130 меток тела, 260 предустановленных комментариев, 6 пользовательских на пресет
Языки интерфейса: английский, русский, китайский, немецкий, французский, итальянский, испанский, польский, португальский
Аксессуары: мобильная тележка, сумка для транспортировки, пылезащитный чехол, ножной переключатель, внешний DVD-привод, биопсийные насадки

Особенности

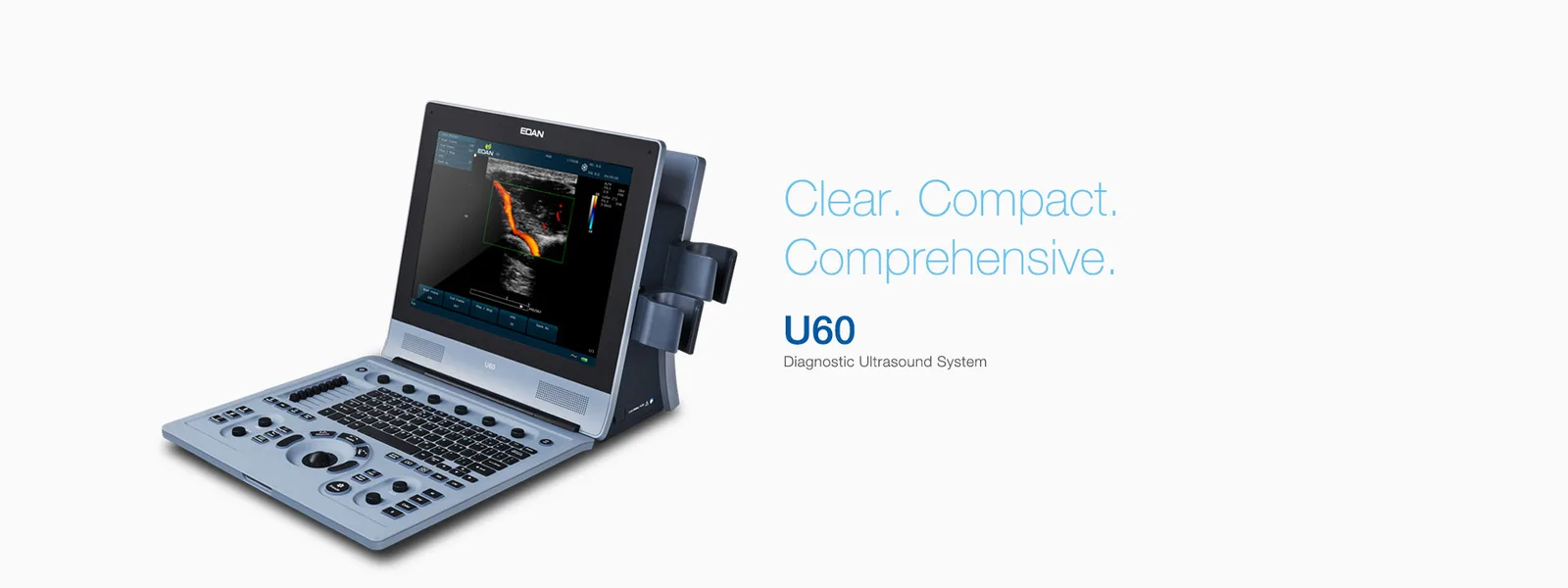

Ноутбучный корпус с двумя активными портами

U60 складывается как ноутбук и весит меньше 8,5 кг без датчиков и аккумулятора при габаритах 370 × 350 × 220 мм, поэтому переезжает между кабинетами, ставится на тележку или уезжает в сумке на выезд. Монитор 15″ с разрешением 1024×768 наклоняется в трёх положениях и имеет широкие углы обзора. Два активных разъёма держат подключёнными сразу два датчика, рядом — два штатных держателя. Панель управления с подсветкой, физическим трекболом, клавиатурой и восьмисегментными регуляторами TGC разделена на функциональные зоны.

Гармоника, SCI и подавление зернистости

Детализация и контраст держатся на четырёх технологиях, которые в U60 работают одновременно: тканевая гармоническая визуализация, сложение кадра из лучей под разными углами (до трёх), сложение по нескольким частотам и фильтр подавления спекл-шума eSRI с девятью степенями. Мультилучевая обработка удерживает высокую частоту кадров, а глубина сканирования доходит до 32,4 см при рабочем диапазоне 2–15 МГц.

Допплеровский набор

Помимо B и M доступны картирование кровотока в цвете, энергетический режим с определением направления, спектральные PW и CW, а также HPRF для быстрых потоков — он работает с датчиками C5-2b, L15-7b и P5-1b. На экран выводятся дуплекс, триплекс, два живых окна B+B/C и четырёхоконный формат, к серой шкале прилагаются шесть карт псевдоокрашивания. Отклонение угла у линейных датчиков помогает при исследовании сосудов.

Архив, DICOM и вывод данных

Встроенный диск на 500 ГБ хранит исследования вместе с отчётами; снимки и петли выгружаются на USB-накопитель или на внешний DVD-привод. Опцией подключается DICOM 3.0 с проверкой соединения, отправкой статических изображений и работой со съёмными носителями. В библиотеке — 130 меток тела и 260 предустановленных комментариев, шесть пользовательских комментариев на каждый пресет.

Автономность, мобильность и комплектация

Литий-ионный аккумулятор ёмкостью 5000 мА·ч поставляется принадлежностью и даёт около 80 минут сканирования — достаточно для обхода палат или выезда. Для стационарной работы предлагается мобильная тележка, для перевозки — сумка и пылезащитный чехол, для управления без рук — ножной переключатель. В базовый комплект входят держатель датчиков, сетевой кабель и кабель заземления, предохранитель, инструкция и краткое руководство; отдельно поставляются биопсийные насадки под каждый датчик.

Экран системы и клинические примеры

Скриншоты рабочего экрана U60: сонная артерия в серой шкале и с картой потока, сосуды брюшной полости, паренхиматозные органы, поверхностные структуры и парастернальная позиция сердца. На кадрах видно устройство интерфейса — меню кинопетли, строка датчика и пресета, шкала глубины и нижний ряд программируемых функций.

EDAN U60 — Экран системы и клинические примеры — фото 2

EDAN U60 — Экран системы и клинические примеры — фото 3

EDAN U60 — Экран системы и клинические примеры — фото 4

EDAN U60 — Экран системы и клинические примеры — фото 5

EDAN U60 — Экран системы и клинические примеры — фото 6

EDAN U60 — Экран системы и клинические примеры — фото 7

EDAN U60 — Экран системы и клинические примеры — фото 8

EDAN U60 — Экран системы и клинические примеры — фото 9

EDAN U60 — Экран системы и клинические примеры — фото 10

Датчики U60

Одиннадцать датчиков покрывают общий профиль исследований. На глубину работают конвексные C5-2b с радиусом 60 мм и C352UB с радиусом 50 мм, оба в полосе 2–6 МГц. Поверхностные структуры и сосуды остаются за линейными L15-7b (7–16 МГц), L1042UB, L742UB и L552UB, педиатрия и узкие акустические окна — за микроконвексными C6152UB, C612UB и C422UB. Сердце снимает секторный P5-1b, малый таз — трансвагинальный E612UB. Под большинство датчиков есть биопсийные насадки серии BGK.
