EDAN DUS 60

Name: EDAN DUS 60
Brand: EDAN
Price: 261000 RUB
Availability: InStock

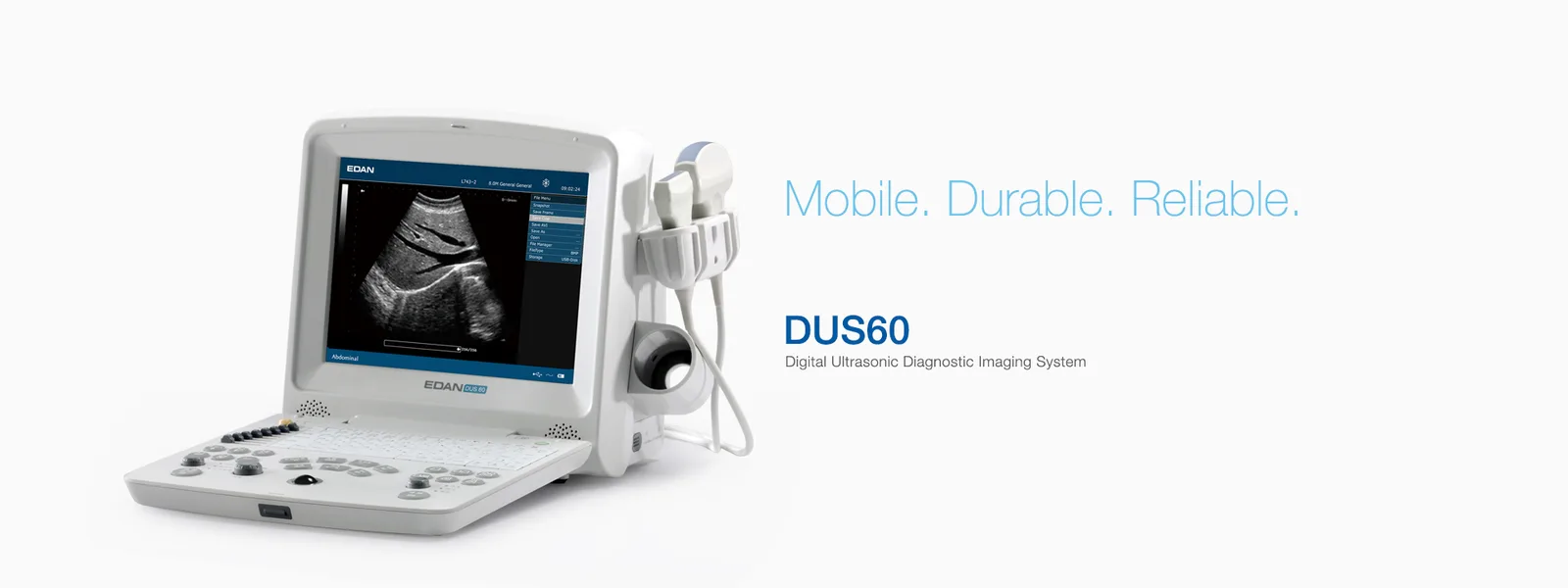

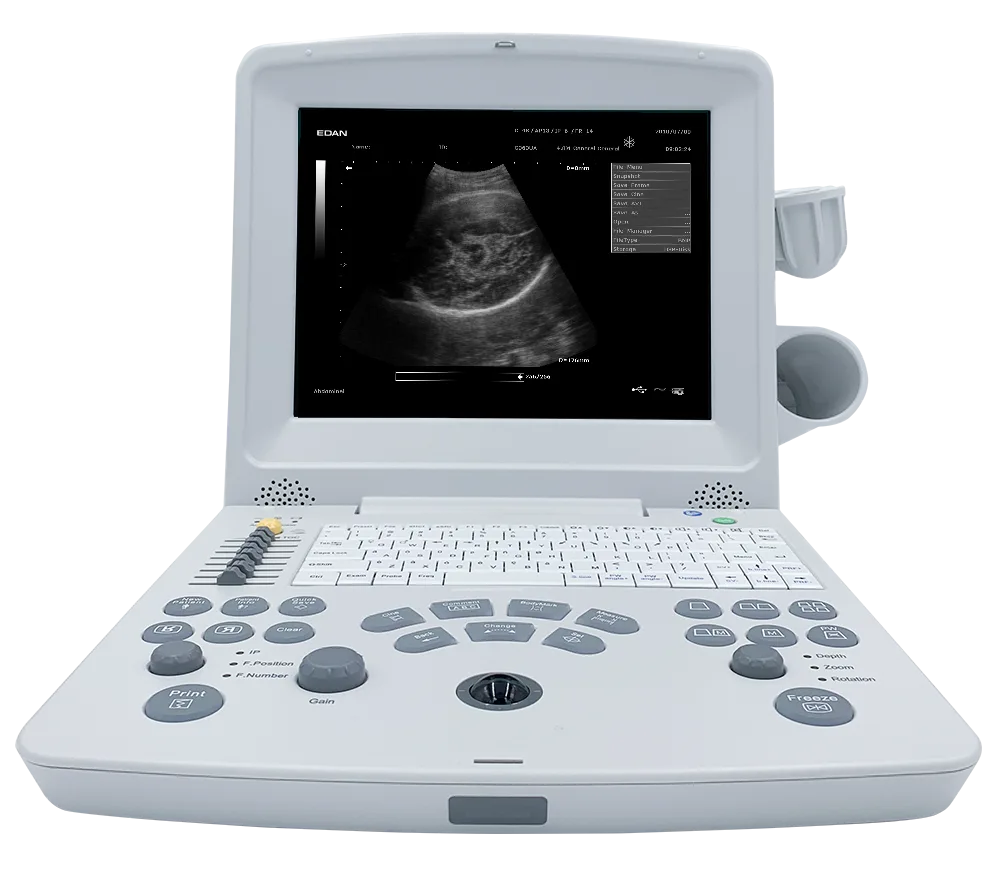

Портативный чёрно-белый ультразвуковой сканер EDAN DUS 60 с импульсно-волновым допплером: 12,1-дюймовый монитор, одновременно подключённая пара датчиков, гармоника с инверсией фазы и до двух часов работы от аккумулятора. Шесть многочастотных датчиков закрывают абдоминальные, акушерско-гинекологические, урологические, сосудистые и педиатрические исследования.

от261 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип: Портативный
Области применения: Общая визуализация, Абдоминальные исследования, Гинекология, Акушерство, Кардиология, Урология, Ангиология, Костно-мышечные исследования, Педиатрия
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 2
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Внутриполостные

Характеристики

Тип: Портативный
Области применения: Общая визуализация, Абдоминальные исследования, Гинекология, Акушерство, Кардиология, Урология, Ангиология, Костно-мышечные исследования, Педиатрия
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 2
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Внутриполостные
Режимы сканирования: B-режим, M-режим, Дуплексное сканирование, Импульсно-волновой допплер (PW)
Экран, дюймов: 12.1
Командный сенсорный дисплей: Нет
Встроенная аккумуляторная батарея: Да
Время автономной работы, час: 2
Вес, кг: 7.1
Подогреватель геля: Нет
DICOM: Да
Датчики (модели): C361-2, C611-2, L743-2, L761-2, E611-2, E741-2
Уникальные технологии: Phase Inversion Harmonic Imaging, Multi-Beam Technology, Synthetic Receiving Aperture, Dynamic Receiving Focusing, Real-time Dynamic Aperture, Dynamic Frequency Scanning, Dynamic Apodization, eSRI (Speckle Reduction Imaging), IP (Image Processing), Gray Auto Control
Коды КТРУ: 26.60.12.132-00000036, 26.60.12.132-00000037
Регистрационное удостоверение: ФСЗ 2011/10381 (ЕРУЛ Г004-00110-00/02914364; переоформлено 06.08.2020) — «Прибор ультразвуковой диагностический с принадлежностями, вариант исполнения DUS 60»; изготовитель «Эдан Инструментс, Инк.» (Edan Instruments, Inc.), Китай
Физических каналов: 24
Динамический диапазон системы: 0–158 дБ
Градаций серого: 256
Разрешение монитора: 1024 × 768
Габариты (В×Ш×Г), мм: 320 × 220 × 330
Диапазон частот датчиков: 2,0–10,0 МГц
Глубина сканирования: 19–324 мм
Угол сканирования: до 155° (зависит от датчика)
Максимальная частота кадров (B-режим): 270 кадров/с
Встроенная память: 504 МБ
Жёсткий диск: 320 ГБ (опция)
Кинопамять: 256 кадров в B-режиме, 23 с в M-режиме, 10 с в PW
Аккумулятор: Литий-ионный съёмный, 5000 мА·ч; полная зарядка до 8 часов
Регулировка усиления по глубине (TGC): 8 сегментов
Порты: 2 × USB, VGA, композитный видеовыход, S-Video, Ethernet, ножной переключатель, дистанционное управление
Питание: 100–240 В, 50/60 Гц, 74,4 Вт
Время загрузки: около 30 с (выключение — около 3 с)

Особенности

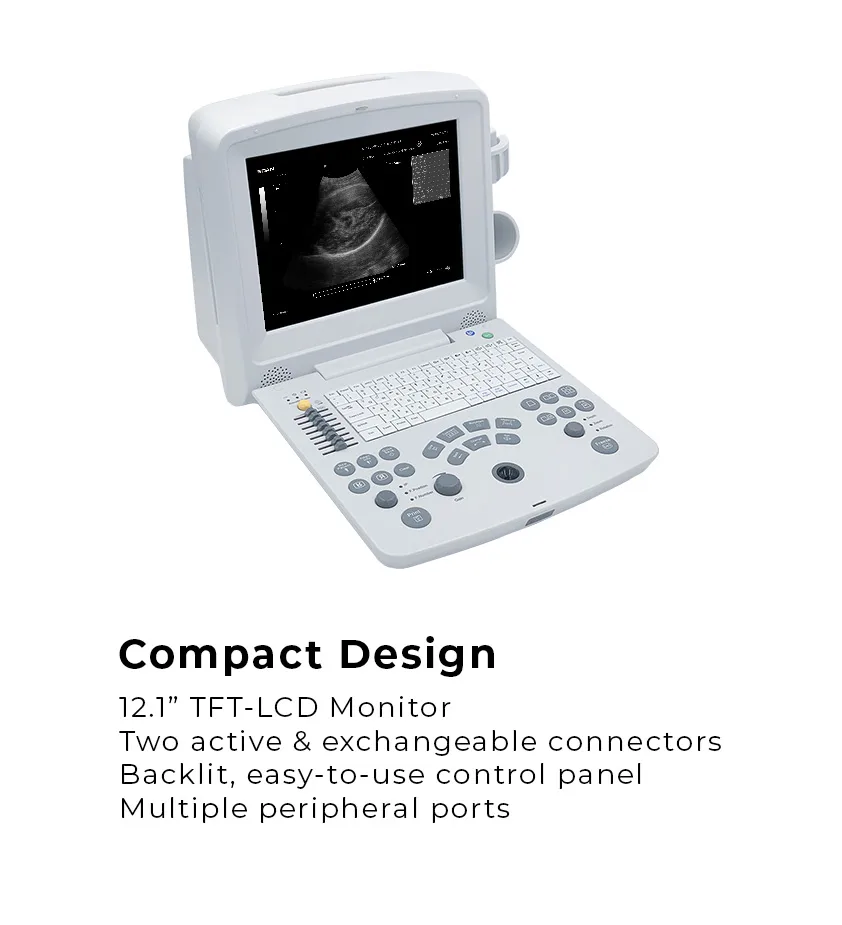

Чёрно-белая система с импульсным допплером

DUS 60 — компактный сканер общего назначения в формате «ноутбука» массой 7,1 кг. В стандартную конфигурацию входит импульсно-волновой допплер (PW), который добавляет к чёрно-белой картинке гемодинамику: скорость кровотока, индекс резистентности, автотрассировку спектра. Доступные форматы вывода — B, B+B, 4B, M, B+M и B+PW. Система рассчитана на кабинет, где нужен надёжный рабочий аппарат с предсказуемым качеством изображения и минимумом настроек, а не полный набор допплеровских режимов.

Формирование луча и обработка изображения

Тракт построен на 24 физических каналах с динамическим диапазоном до 158 дБ. Работают гармоника с инверсией фазы, многолучевая технология, синтезированная приёмная апертура, динамическая фокусировка на приёме, динамическая апертура в реальном времени, динамическое сканирование по частоте и аподизация. Постобработка включает подавление спекл-шума eSRI, серые карты, псевдоокрашивание в семь палитр, автоматическую регулировку яркости и инверсию изображения по горизонтали, вертикали и полутонам.

Измерения и прикладные пакеты

Базовый набор B-режима — длина, периметр, площадь, объём по двум и трём осям и по формуле LWH, отношение, угол, степень стеноза, гистограмма; в M-режиме считаются расстояние, интервал, наклон и ЧСС; в допплере — скорость, ускорение, RI и автотрассировка спектра с PS, ED, TAMAX и S/D. Прикладные пакеты закрывают акушерство с кривыми роста плода и датой родов, гинекологию, поверхностные органы, урологию, кардиологию (Teichholz, Cube, Simpson), сосуды и педиатрию с углами тазобедренного сустава. Бодимарков в библиотеке более 130, отчёт уходит в PDF.

Клинические изображения DUS 60

Снимки, полученные на DUS 60: печень и почка, поджелудочная железа, яичник, миома матки, плацента и пуповина на 36-й неделе, яичко в поперечном срезе, киста молочной железы, подколенные вена и артерия. Подборка показывает работу всех шести датчиков системы в типовых исследованиях общей практики.

EDAN DUS 60 — Клинические изображения DUS 60 — фото 2

EDAN DUS 60 — Клинические изображения DUS 60 — фото 3

EDAN DUS 60 — Клинические изображения DUS 60 — фото 4

EDAN DUS 60 — Клинические изображения DUS 60 — фото 5

EDAN DUS 60 — Клинические изображения DUS 60 — фото 6

EDAN DUS 60 — Клинические изображения DUS 60 — фото 7

EDAN DUS 60 — Клинические изображения DUS 60 — фото 8

EDAN DUS 60 — Клинические изображения DUS 60 — фото 9

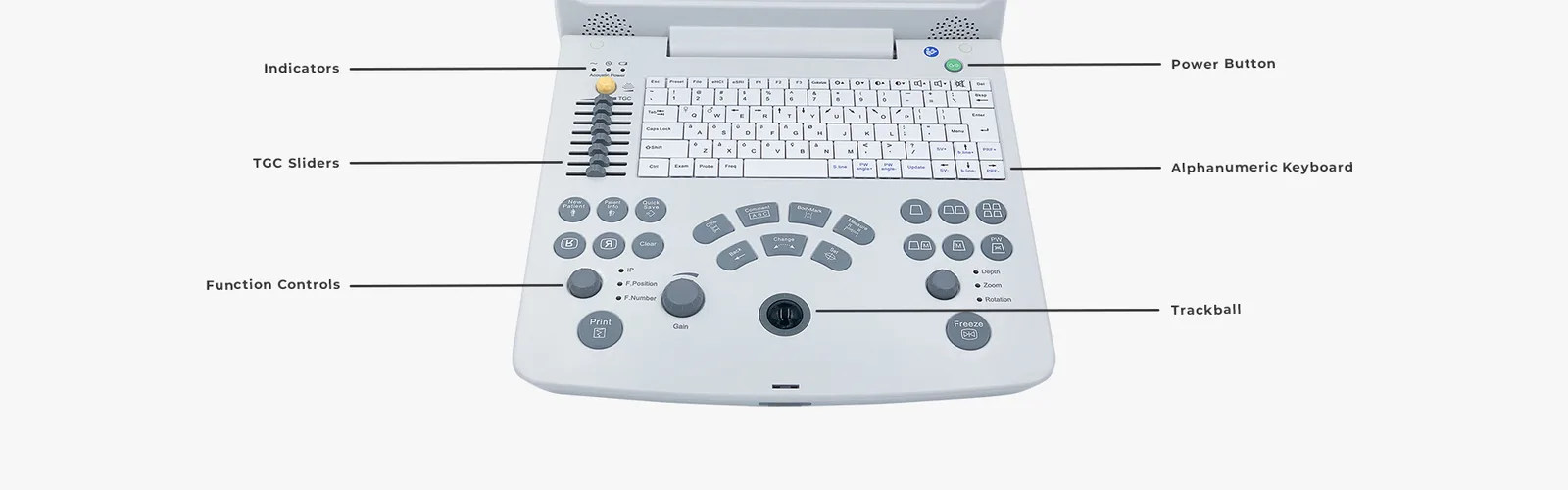

Подсветка клавиш и кнопка автооптимизации

Физическая панель с трекболом, алфавитно-цифровой клавиатурой и восемью ползунками TGC. Клавиши подсвечены, часть кнопок программируется под привычный порядок действий врача, отдельная кнопка IP оптимизирует изображение одним нажатием.

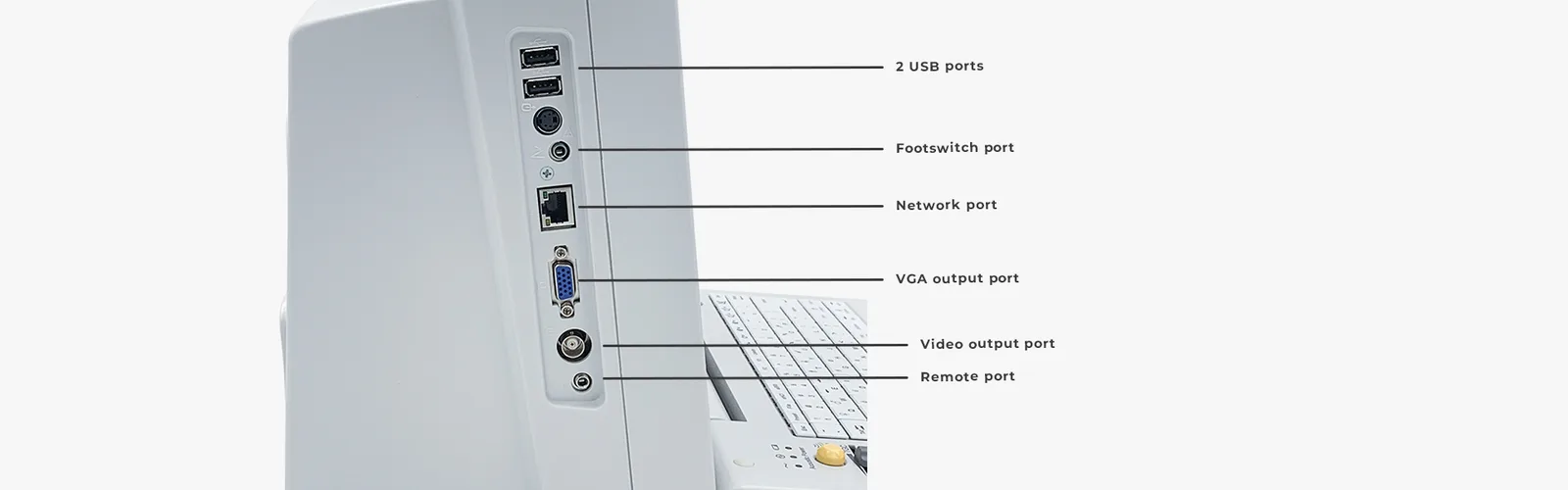

Порты и передача данных

Интерфейсная панель несёт пару разъёмов USB, видеовыходы VGA, S-Video и композитный, сетевое гнездо Ethernet, а также подключение педали и выносного пульта. Кадры и кинопетли пишутся в BMP, JPG, FRM, AVI, CIN и DCM: исследование забирают на USB-накопитель или отправляют в больничный архив по DICOM 3.0, не перенося данные вручную.

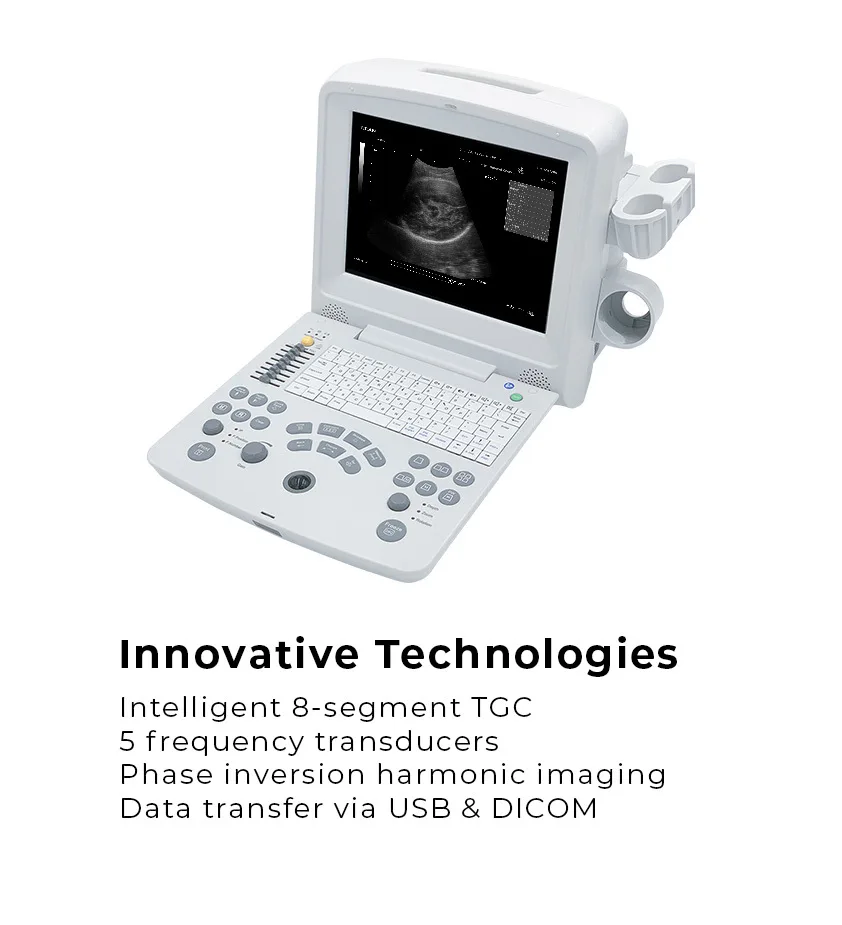

До двух часов без розетки

Съёмный литий-ионный аккумулятор обеспечивает до двух часов непрерывного сканирования. Загрузка из выключенного состояния занимает около 30 секунд, выход из спящего режима — три. Опционально доступны транспортировочная сумка и мобильная тележка MT-805.

Шесть многочастотных датчиков

К двум активным разъёмам подключаются конвексный C361-2 (радиус 60 мм), микроконвексный C611-2, линейные L743-2 и L761-2 с апертурой 40 и 60 мм, трансвагинальный E611-2 и эндоректальный линейный E741-2. Каждый датчик работает на пяти частотах — трёх основных и двух гармонических, для всех предусмотрены биопсийные насадки.
