EDAN Acclarix AX8

Name: EDAN Acclarix AX8
Brand: EDAN
Price: 1507000 RUB
Availability: InStock

Портативная ультразвуковая система EDAN Acclarix AX8 в ноутбучном корпусе: 128 физических каналов, монитор 15,6″, сенсорный экран 10,1″ и тачпад 5″ с жестовым управлением, адаптивная визуализация тканей TAI, полный допплеровский набор с CW и тканевым допплером, 3D/4D и двенадцать датчиков — от кардиологии до внутриполостных исследований.

от1 507 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип: Портативный
Класс: Высокий
Области применения: Общая визуализация, Абдоминальные исследования, Акушерство, Гинекология, Кардиология, Урология, Костно-мышечные исследования, Ангиология, Педиатрия, Неонатология, Транскраниальные исследования, Экстренная помощь (POC)
Страна изготовления: КНР (Китай)
Сегмент: Частный
Количество портов для датчиков: 1

Характеристики

Тип: Портативный
Класс: Высокий
Области применения: Общая визуализация, Абдоминальные исследования, Акушерство, Гинекология, Кардиология, Урология, Костно-мышечные исследования, Ангиология, Педиатрия, Неонатология, Транскраниальные исследования, Экстренная помощь (POC)
Страна изготовления: КНР (Китай)
Сегмент: Частный
Количество портов для датчиков: 1
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные, Объемные 3D/4D
Режимы сканирования: B-режим, M-режим, Дуплексное сканирование, Триплексное сканирование, Трапециевидное сканирование, Панорамное сканирование, B-скан с отклонением угла, Импульсно-волновой допплер (PW), Постоянно-волновой допплер (CW), Высокочастотный импульсный допплер (HPRF), Цветовой допплер (ЦДК), Энергетический допплер, Направленный энергетический допплер, Тканевой допплер (TDI), Объемное сканирование 4D
Экран, дюймов: 15.6
Командный дисплей, дюймов: 10.1
Командный сенсорный дисплей: Да
Встроенная аккумуляторная батарея: Да
Время автономной работы, час: 1.25
Вес, кг: 9.25
Жесткий диск, Гб: 500
Твердотельный накопитель (SSD): Нет
Подогреватель геля: Нет
DICOM: Да
Датчики (модели): C5-2Q, L10-4Q, L12-5Q, L17-7HQ, L17-7SQ, P5-1Q, P5-1XQ, P7-3Q, MC8-4Q, MC9-3TQ, E8-4Q, C5-2MQ
Уникальные технологии: TAI (Tissue Adaptive Imaging), eSRI, Frequency Compounding Imaging, Adaptive Spatial Compounding Imaging, Digital Multi-Beam Beamforming, Spectrum Enhancement, Needle Enhancement Visualization, Auto Doppler Trace, Auto IMT, Auto OB, eFace
Коды КТРУ: 26.60.12.132-00000037, 26.60.12.132-00000036
Регистрационное удостоверение: РЗН 2019/9044 (регистрация 11.06.2026, ЕРУЛ Г004-00110-00/02921640) — «Система диагностическая ультразвуковая Acclarix AX8 с принадлежностями I. Состав: 1. Основной блок Acclarix AX8 - 1 шт. 2. Кабель питания -…»; изготовитель Edan Instruments, Inc. ("Эдан Инструментс, Инк."); класс потенциального риска 2а
Размеры (Ш×В×Г), мм: 388 × 77 × 407
Масса: 8,20 кг (блок без защитного стекла монитора) — 9,25 кг (с аккумулятором и защитным стеклом)
Физические каналы: 128
Формирование луча: Quad Beam (четырёхлучевое)
Вычислительная платформа: Intel Core i7 (4 виртуальных ядра), 16 ГБ ОЗУ, 64-разрядная Linux
Диапазон частот системы: 1–19 МГц (по уровню −20 дБ)
Максимальная частота кадров: до 2400 кадров/с в B-режиме (зависит от датчика)
Глубина сканирования: 1,0–30,0 см
Разрешение монитора: 1920 × 1080
Наклон / поворот монитора: 0–120° / ±60°
Кинопамять: до 21 895 кадров (B), 9086 кадров (цвет), 123 с (M), 1214 с (PW/CW)
Аккумулятор: литий-ионный съёмный, 6150 мА·ч, около 75 минут работы, полный заряд за 2,5 ч
Загрузка системы: около 60 с с выключенного состояния (40 с с SSD), около 2 с из спящего режима
Порты USB: 4 (два USB 2.0 и два USB 3.0)
Видеовыход: DisplayPort, S-Video (PAL/NTSC)
Сетевой интерфейс: Ethernet
Wi-Fi: Опция
Панорамное сканирование: длина среза до 1,2 м
Расширение портов для датчиков: адаптер MTC-801 — до 3 активных портов
Хранилище снимков: 400 ГБ под данные, свыше 110 000 кадров без потерь
Накопитель (опция): SSD 120 ГБ вместо HDD 500 ГБ (выбирается при заказе)

Особенности

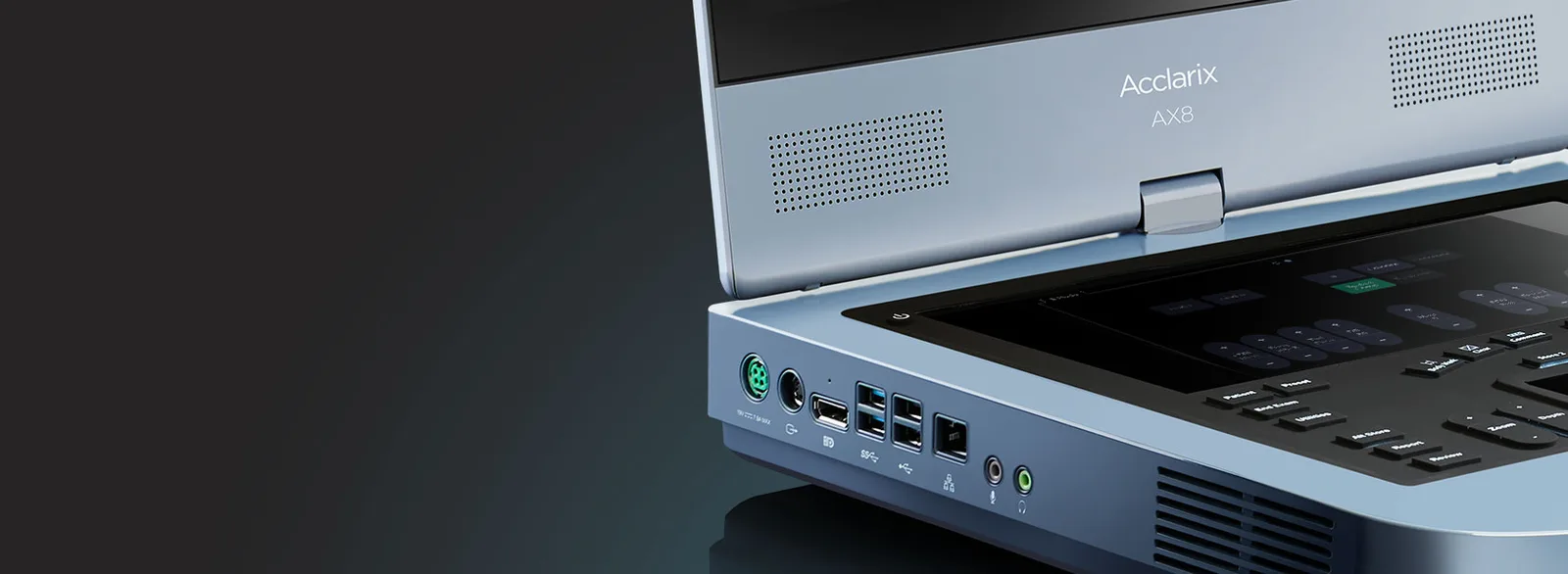

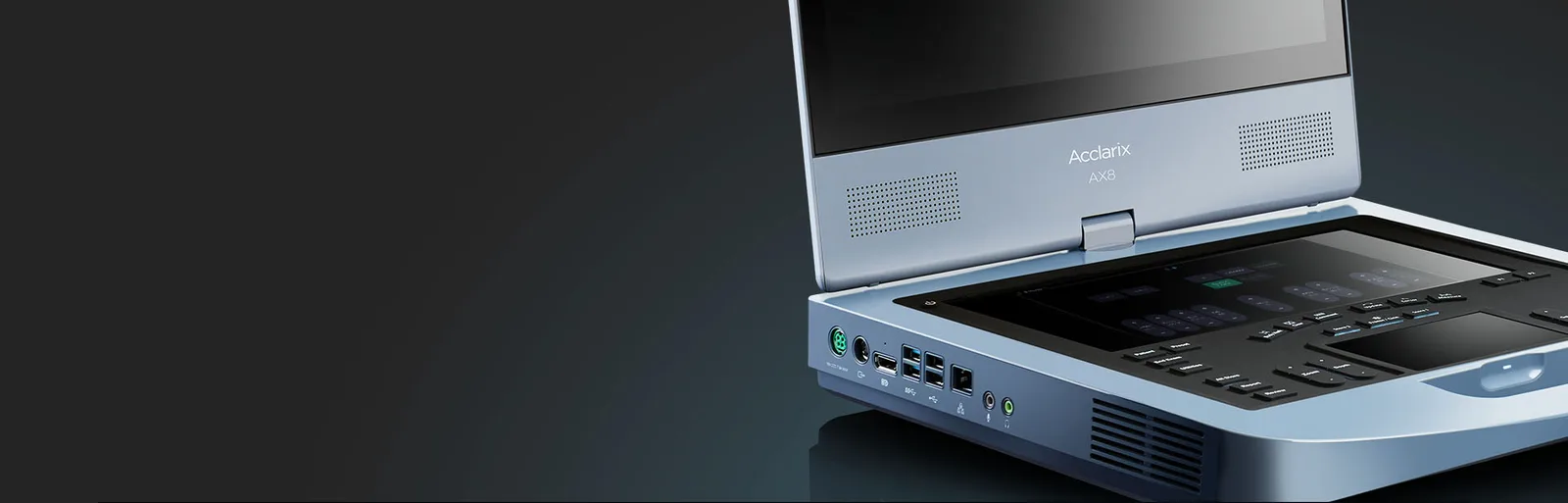

Ноутбучный формат с консолью полного размера

Acclarix AX8 собран как ноутбук: монитор 15,6″ с разрешением 1920×1080 откидывается, наклоняется в пределах 0–120°, поворачивается на ±60° и закрывается на магнитный замок. Под ним — полностью герметичная резинированная панель с подсветкой клавиш, сенсорный экран 10,1″ с жестовым управлением и отдельный тачпад 5″ с виртуальным трекболом и функцией «свайпа» для быстрой смены усиления и прокрутки кинопетли. Ручка корпуса служит опорой для запястья во время сканирования. Габариты 388 × 77 × 407 мм, масса от 8,2 кг; выход из спящего режима занимает около двух секунд.

Видео: Acclarix AX8 в работе

Компактная система Acclarix AX8: форм-фактор, два сенсорных экрана, жестовое управление и сценарии применения в месте оказания помощи.

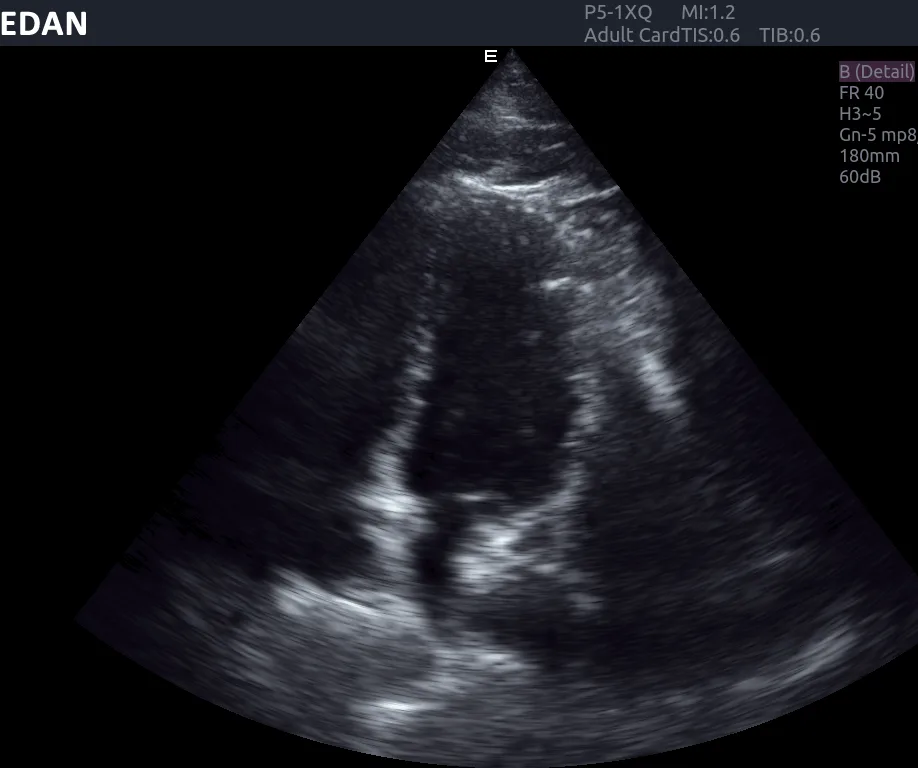

TAI — адаптивная визуализация тканей

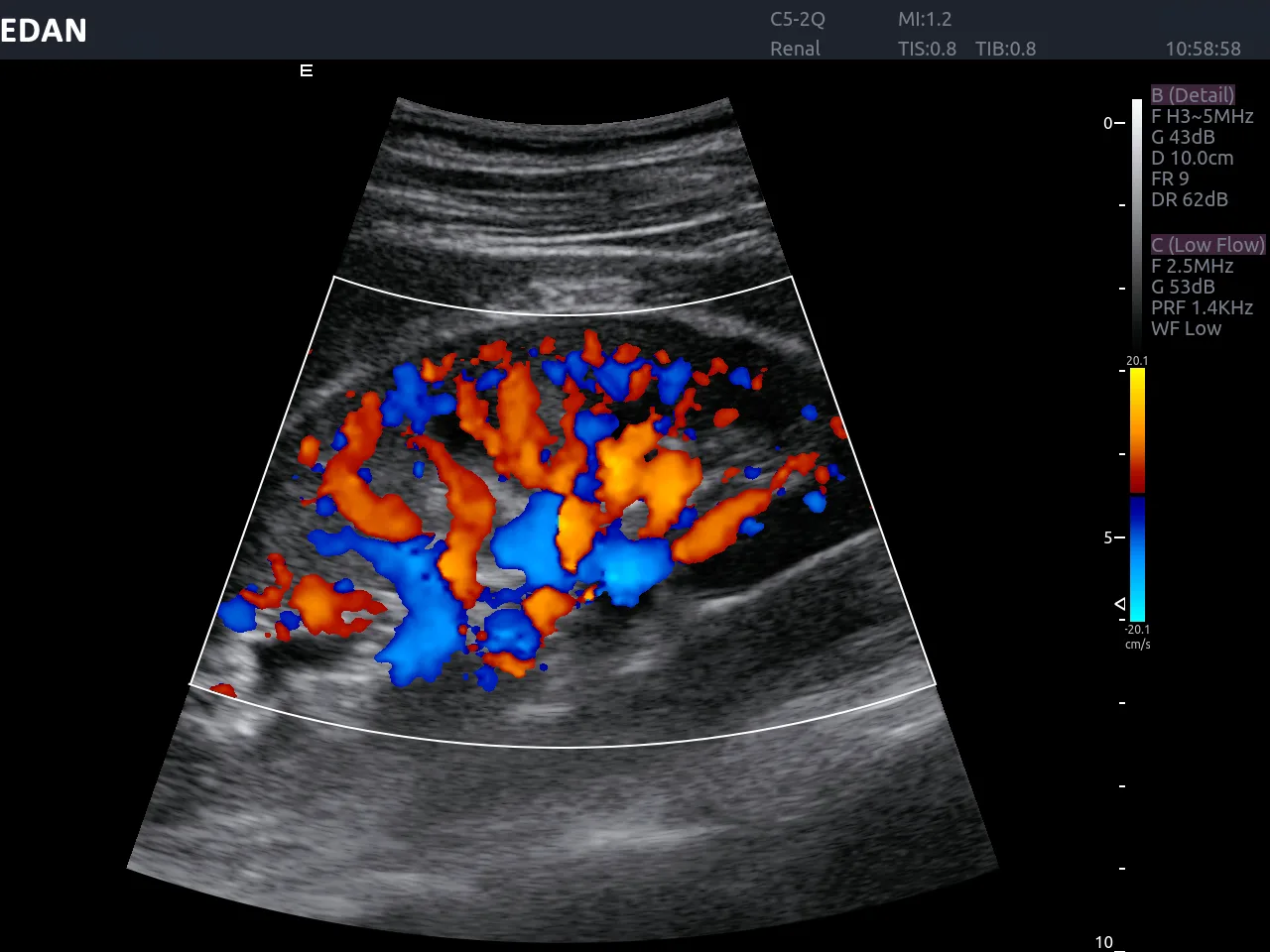

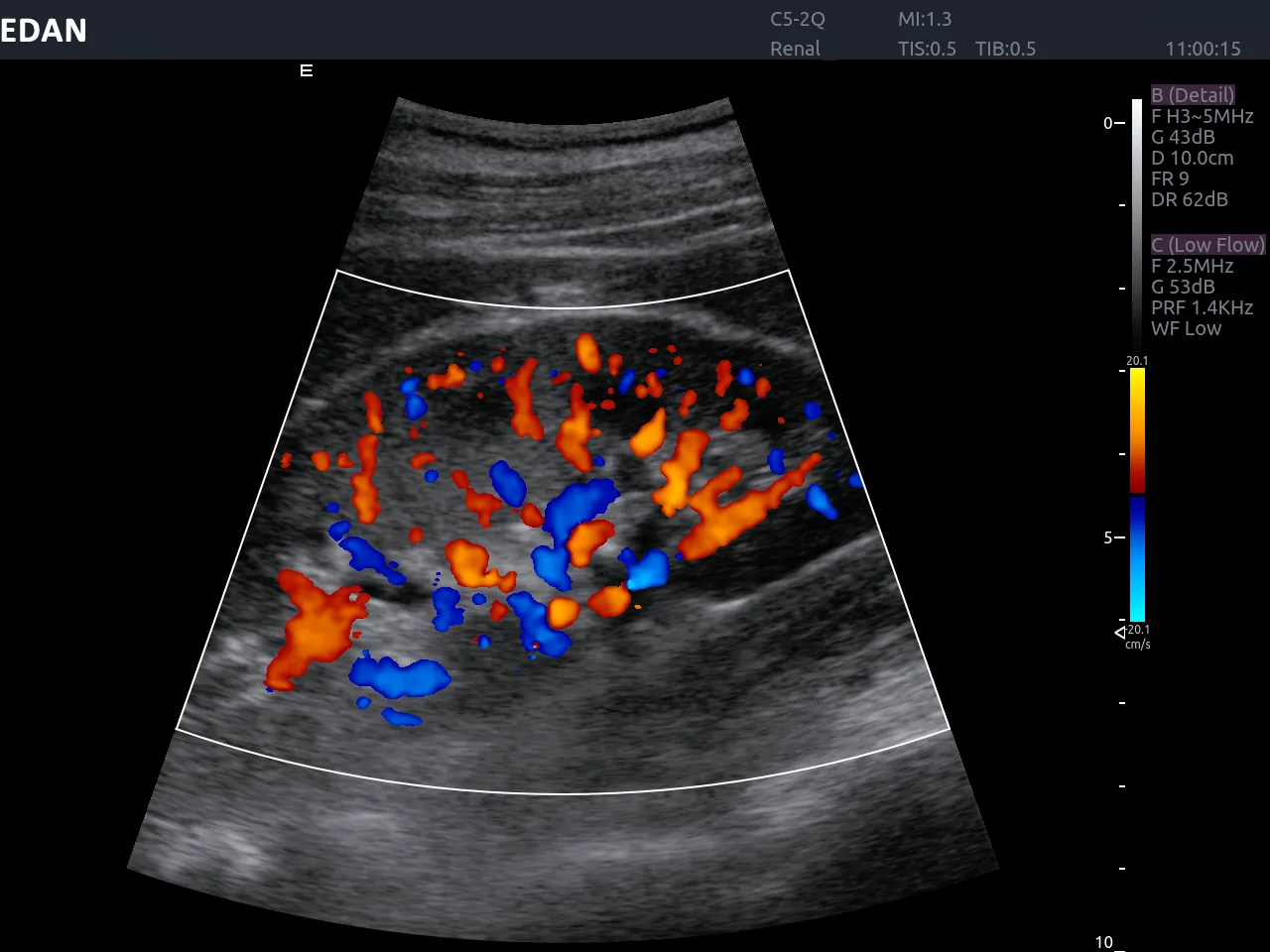

Запатентованная технология Tissue Adaptive Imaging непрерывно анализирует отражённые эхо-сигналы и подстраивает параметры изображения под характеристики ткани — без вмешательства врача. В B-режиме растёт контраст, чётче прорисовываются границы структур и падает уровень шума; в цветовом и спектральном допплере TAI повышает чувствительность к потоку, полнее заполняет спектральное окно и точнее очерчивает его границы. На снимках — одни и те же сцены с выключенным и включённым TAI, в серой шкале и в цветовом картировании.

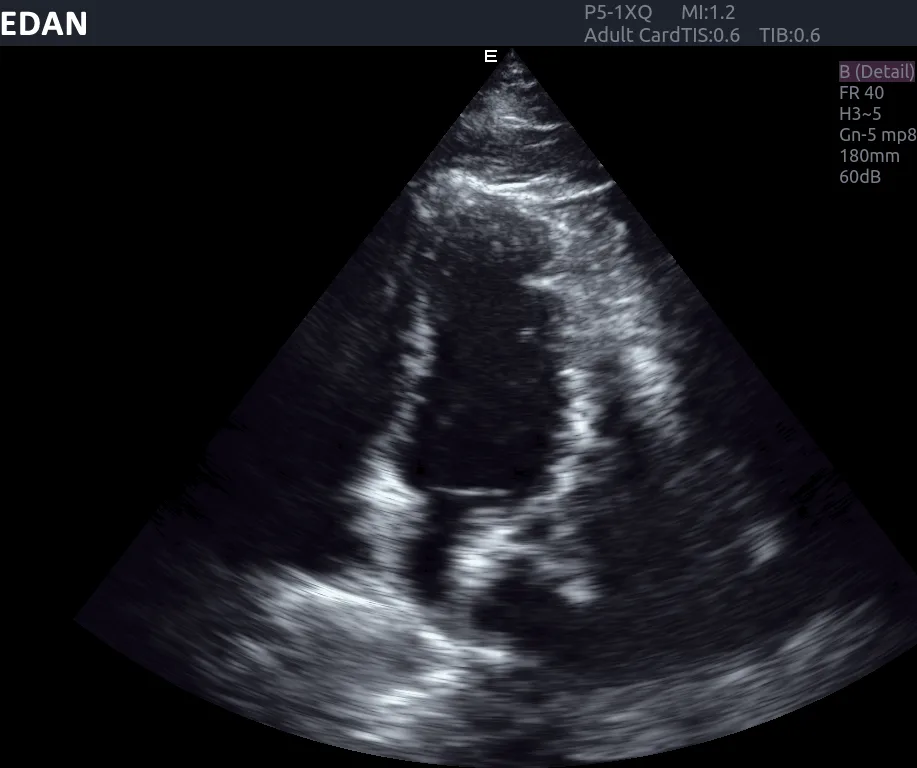

EDAN Acclarix AX8 — TAI — адаптивная визуализация тканей — фото 2

EDAN Acclarix AX8 — TAI — адаптивная визуализация тканей — фото 3

EDAN Acclarix AX8 — TAI — адаптивная визуализация тканей — фото 4

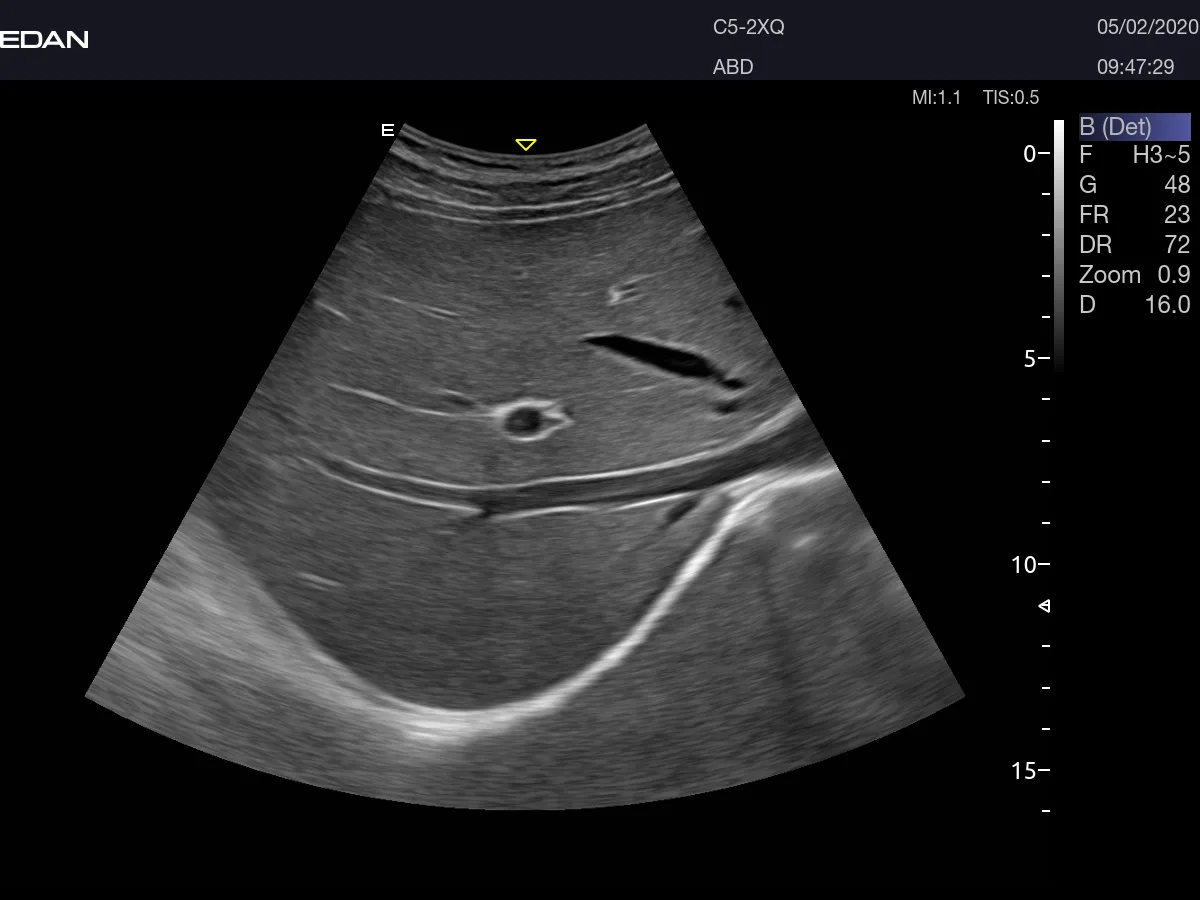

eSRI: меньше зернистости, больше деталей

Фильтр подавления спекл-шума eSRI работает в реальном времени: многомерный анизотропный алгоритм отделяет шумовые области от диагностически значимых и обрабатывает их по-разному, поэтому текстура тканей сохраняется, а «зерно» уходит. Доступны четыре степени — от выключенной до высокой. Дополнительно изображение складывается из лучей под несколькими углами (сложно-составное сканирование до трёх углов) и из нескольких частот, что повышает контрастное разрешение.

128 каналов и четырёхлучевой формирователь

Архитектура AX8 построена на 128 физических каналах и четырёхлучевом формирователе Quad Beam, рабочий диапазон системы — 1–19 МГц по уровню −20 дБ. Вычислительная часть: процессор Intel Core i7, 16 ГБ оперативной памяти, 64-разрядная Linux. В B-режиме частота кадров достигает 2400 в секунду (зависит от датчика), глубина сканирования — от 1 до 30 см, динамический диапазон расширяется до 264 дБ.

Полный набор допплеровских режимов

Кроме B и M система даёт анатомический M-режим, цветовое допплеровское картирование, энергетический и направленный энергетический допплер, импульсно-волновой и постоянно-волновой допплер, режим высокой частоты повторения импульсов (HPRF) и тканевой допплер — цветовой и спектральный. Доступны дуплекс и триплекс, автоматическая трассировка допплеровского спектра, панорамное сканирование длиной до 1,2 м, трапециевидное сканирование и отклонение B-скана.

Объёмное сканирование 3D и 4D

С объёмным датчиком C5-2MQ доступны статическое 3D и 4D в реальном времени. Реконструкция показывается в режимах объёмного рендеринга, MPR и мультисрезов; область интереса вырезается кривой, боксом или ластиком с отменой действий. Поверхностный рендер, MIP и «рентгеновский» режим переключаются на лету, функция eFace автоматически выводит лицо плода, а готовый объём сохраняется целиком и редактируется позже.

Архив, DICOM и подключения

Под данные отведено 400 ГБ из встроенного диска на 500 ГБ — это свыше 110 000 кадров без потери качества; снимки и петли выгружаются в BMP, AVI и DICOM на USB или DVD. Поддержаны DICOM Storage, Modality Worklist и Structured Report для акушерства, гинекологии, кардиологии и сосудов, фоновая передача в сеть и передача по FTP. Портов USB четыре (два USB 2.0 и два USB 3.0), есть Ethernet, DisplayPort и S-Video.

Клинические изображения с Acclarix AX8

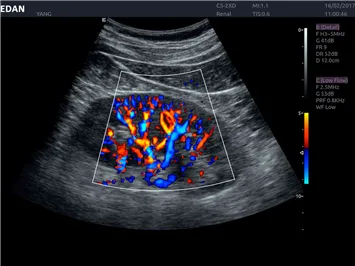

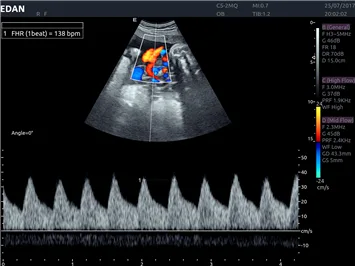

Снимки, полученные на AX8: абдоминальное исследование с цветовым картированием сосудов печени и почки, профиль плода во втором триместре, поверхностный 3D-рендер лица плода, сердце плода с ЦДК и спектром кровотока, сонная артерия в энергетическом допплере и продольный скан высокочастотным линейным датчиком.

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 2

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 3

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 4

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 5

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 6

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 7

EDAN Acclarix AX8 — Клинические изображения с Acclarix AX8 — фото 8

Датчики Acclarix AX8

К единственному активному разъёму подключается любой датчик линейки, а адаптер MTC-801 расширяет систему до трёх портов. В России поставляются линейные L10-4Q, L12-5Q, L17-7HQ и компактный L17-7SQ, конвексный C5-2Q, микроконвексные MC8-4Q и MC9-3TQ, секторные P5-1Q, P5-1XQ и P7-3Q, внутриполостной E8-4Q и объёмный C5-2MQ для 3D/4D. Для пункций предусмотрены биопсийные насадки под каждый тип датчика.
