EDAN Acclarix AX3

Name: EDAN Acclarix AX3
Brand: EDAN
Price: 1080000 RUB
Availability: InStock

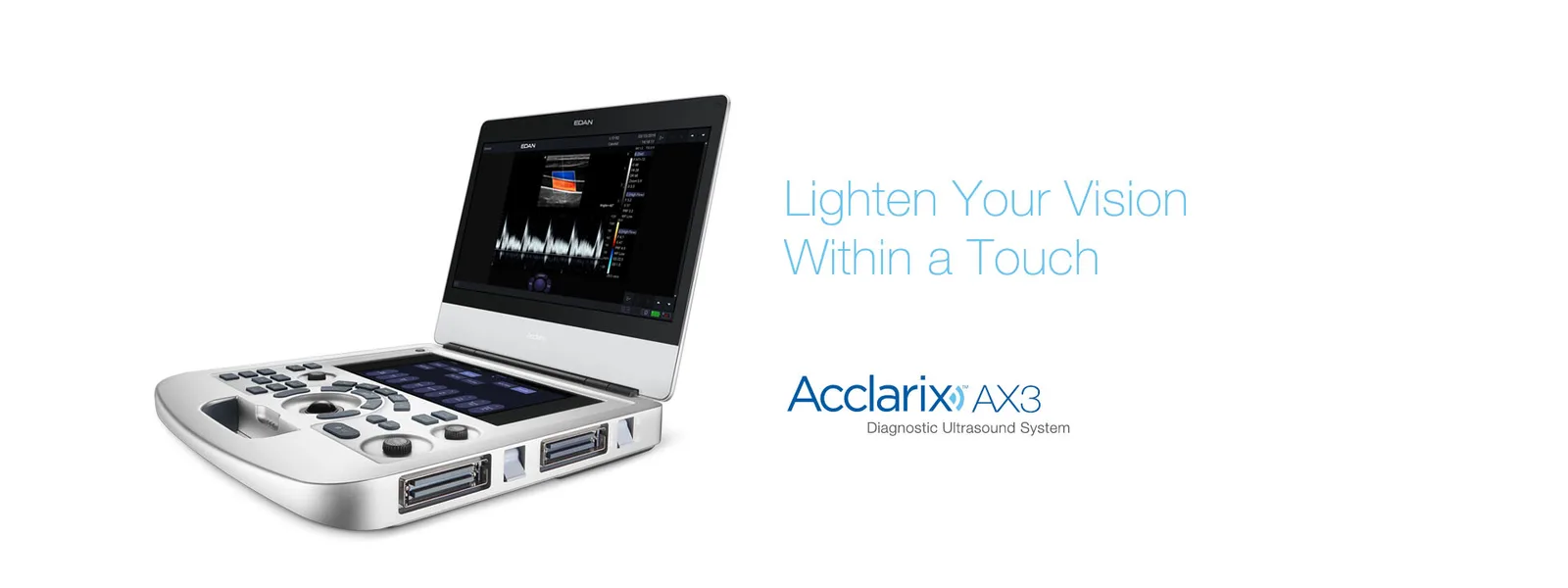

EDAN Acclarix AX3 — портативный сканер в корпусе из магниевого сплава массой около 4,5 кг: два порта для датчиков, два съёмных аккумулятора на два часа работы, монитор 15,6″ с раскрытием на 180° и сенсорный экран 10,1″. Фирменная TAI подстраивает картинку под тип ткани, спектральный набор доходит до постоянно-волнового допплера, изображение оптимизируется одной клавишей.

от1 080 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип: Портативный
Области применения: Общая визуализация, Абдоминальные исследования, Акушерство, Гинекология, Кардиология, Урология, Костно-мышечные исследования, Ангиология, Педиатрия, Экстренная помощь (POC)
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 2
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные, Объемные 3D/4D, Монокристальные

Характеристики

Тип: Портативный
Области применения: Общая визуализация, Абдоминальные исследования, Акушерство, Гинекология, Кардиология, Урология, Костно-мышечные исследования, Ангиология, Педиатрия, Экстренная помощь (POC)
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Количество портов для датчиков: 2
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Внутриполостные, Объемные 3D/4D, Монокристальные
Режимы сканирования: B-режим, M-режим, Дуплексное сканирование, Триплексное сканирование, Трапециевидное сканирование, B-скан с отклонением угла, Импульсно-волновой допплер (PW), Постоянно-волновой допплер (CW), Высокочастотный импульсный допплер (HPRF), Цветовой допплер (ЦДК), Энергетический допплер, Направленный энергетический допплер, Объемное сканирование 4D
Экран, дюймов: 15.6
Командный дисплей, дюймов: 10.1
Командный сенсорный дисплей: Да
Встроенная аккумуляторная батарея: Да
Время автономной работы, час: 2
Вес, кг: 4.5
Жесткий диск, Гб: 120
Твердотельный накопитель (SSD): Да
Подогреватель геля: Нет
DICOM: Да
Датчики (модели): C5-2Q, C5-1Q, C6-2MQ, P5-1Q, P7-3Q, L12-5Q, L17-7Q, L17-7HQ, L17-7SQ, MC8-4Q, MC9-3TQ, E8-4Q, E10-3BQ, E10-3HQ
Уникальные технологии: TAI (Tissue Adaptive Imaging), eSRI, Frequency Compounding Imaging, Adaptive Spatial Compounding Imaging, Digital Multi-Beam Beamforming, Adaptive Doppler Imaging, Spectrum Enhancement, eOptimized, Auto Doppler Trace
Коды КТРУ: 26.60.12.132-00000036, 26.60.12.132-00000037
Регистрационное удостоверение: РЗН 2021/15097 от 16.08.2021 (ЕРУЛ Г004-00110-00/02926649; переоформлено 14.05.2026) — «Система диагностическая ультразвуковая Acclarix с принадлежностями, вариант исполнения Acclarix АХ3»; изготовитель Edan Instruments, Inc., КНР
Размеры (Ш×В×Г), мм: 375 × 380 × 58
Масса основного блока: 4,2 кг без аккумулятора и датчиков (один порт), 4,65 кг с одним аккумулятором; массу системы EDAN приводит как 4,5 кг
Физические каналы: 64
Формирование луча: Quad Beam (четырёхлучевое)
Вычислительная платформа: процессор ARM, 2 ГБ ОЗУ, операционная система Android
Разрешение монитора: 1920 × 1080, угол раскрытия 0–180°
Яркость / контрастность монитора: 300 кд/м² (тип.) / 700:1 (тип.)
Аккумуляторы: до двух съёмных литий-ионных по 5000 мА·ч; около 1 ч работы на одном, около 2 ч на двух, ожидание свыше 4 ч
Загрузка системы: около 30 с с выключенного состояния, 5 с из спящего режима, выключение за 3 с
Кинопамять: до 200 000 кадров (B), 35 000 кадров (цвет), 180 с (M), 240 с (PW/CW)
Накопитель: SSD 120 ГБ (стандарт), SSD 512 ГБ (опция)
Интерфейсы: USB 3.0, HDMI, S-Video, Ethernet
Wi-Fi: Опция
Пресеты: до 30 на датчик, пользовательские копируются и переименовываются
Комментарии и метки тела: 310 предустановленных комментариев, до 100 меток тела
Аксессуары: мобильная тележка MT-808, разветвитель на три порта MTC-801, комплект ЭКГ, сумка для транспортировки, ножной переключатель

Особенности

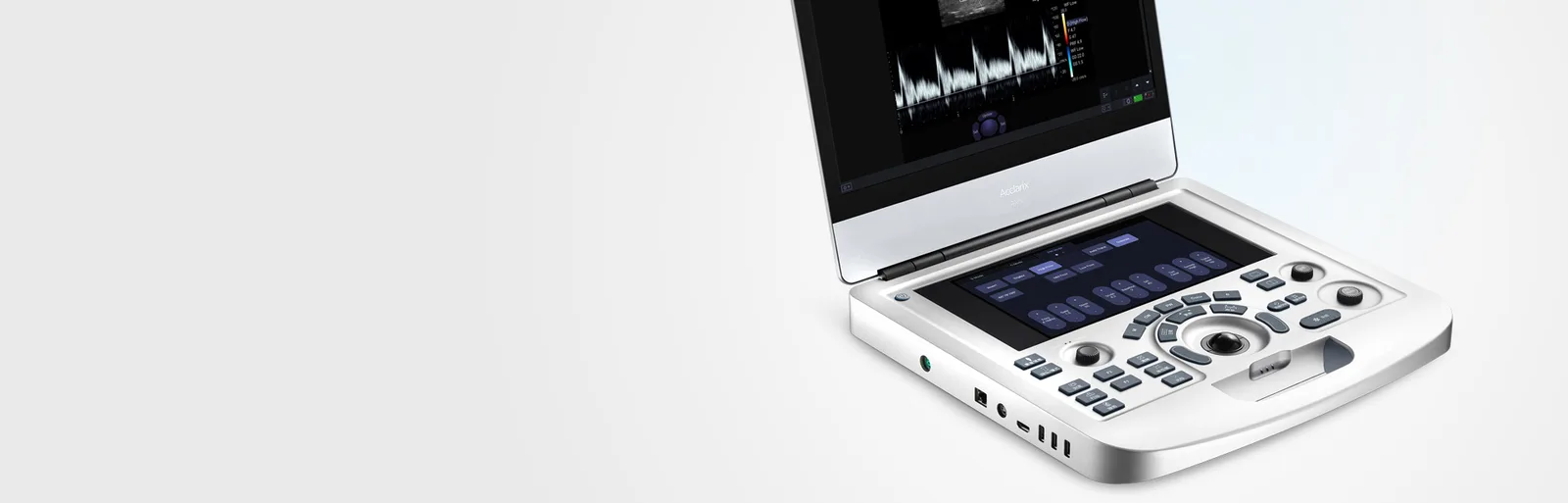

Два порта, два аккумулятора, магниевый корпус

AX3 отличается от младших моделей линейки конструкцией с двумя разъёмами для датчиков: два рабочих датчика подключены одновременно, переключение — клавишей, без перестановки штекеров. Питание тоже дублировано: два съёмных литий-ионных аккумулятора по 5000 мА·ч дают около двух часов сканирования и более четырёх часов ожидания, один заряжается за 2,5 часа. Корпус отлит из магниевого сплава, поэтому при полном наборе функций система весит порядка 4,5 кг, а загрузка занимает около 30 секунд.

Видео: Acclarix AX3 — визуализация одним касанием

В ролике — компоновка Acclarix AX3, сенсорное управление и работа с изображением.

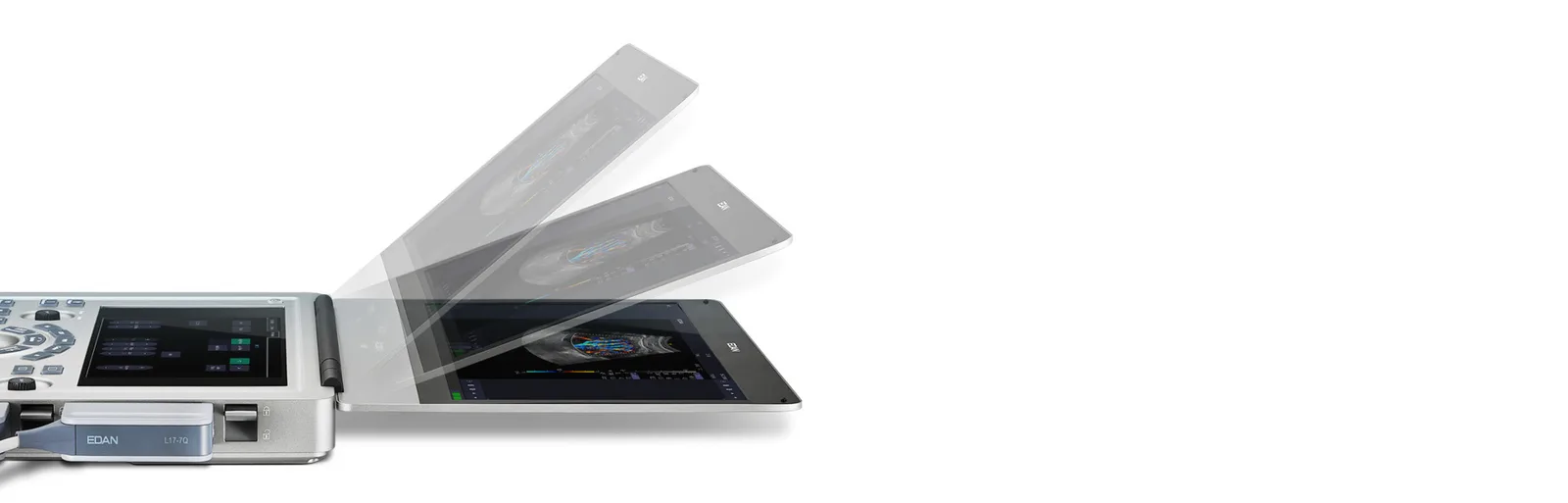

Экран 15,6″ с раскрытием на 180°

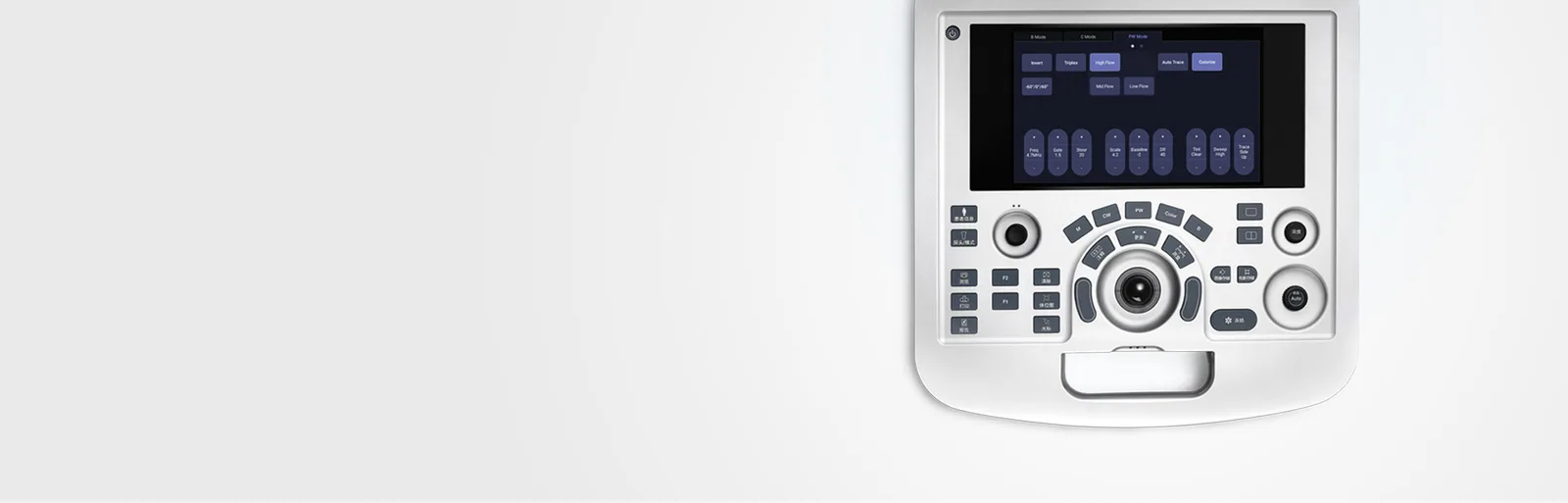

Монитор медицинского класса 15,6″ с разрешением 1920×1080 раскрывается на полные 180°, поэтому картинку одинаково видно и врачу, и пациенту, и коллеге у соседней стороны кушетки. Крышка фиксируется магнитным замком, яркость и контраст настраиваются, в корпус встроены стереодинамики. Управление разделено между подсвеченной клавиатурой с тактильной отдачей и сенсорным экраном 10,1″ с жестами, виртуальными регуляторами TGC и полноценной QWERTY-клавиатурой для ввода текста.

TAI и eSRI: изображение без ручной донастройки

Фирменная технология EDAN Tissue Adaptive Imaging постоянно анализирует отражённый сигнал и сама подбирает параметры под тип ткани — в B-режиме, цветовом и спектральном допплере. Поверх работают подавление спекл-шума eSRI, сложение по частотам и по углам (сложно-составное сканирование), гармоническая визуализация, трапециевидное сканирование и отклонение B-скана. Итог — стабильная картинка без постоянного подкручивания усиления.

eOptimized и автотрассировка спектра

Оптимизация одной клавишей работает сразу в трёх режимах — B, цветовом и импульсно-волновом: система сама выставляет усиление, кривую TGC и шкалу скоростей. Автотрассировка допплеровского спектра строит огибающую и считает показатели (PS, ED, RI, PI, S/D, VTI, PGmax и другие) без ручной обводки. Пресеты заводятся под каждый датчик — до 30 штук, с общими наборами комментариев, меток тела и шаблонов измерений.

Режимы сканирования и накопитель

Доступны B и M, цветовое картирование, энергетический и направленный энергетический режимы, спектральные PW и CW, HPRF, дуплекс и триплекс, двойной живой режим B+B/C. С объёмным датчиком C6-2MQ выполняется объёмное сканирование. Встроенный накопитель — SSD на 120 ГБ в базе и 512 ГБ по заказу; кинопамять вмещает до 200 000 кадров B-режима, 35 000 кадров цветового режима и 180 с M-режима.

Измерения, протоколы и передача данных

Пакеты расчётов закрывают брюшную полость, акушерство (ранние сроки и второй-третий триместр, фетальная эхокардиография), гинекологию, урологию, сосуды, поверхностные структуры, костно-мышечную систему и кардиологию. Изображения и петли хранятся в raw-формате, поэтому параметры можно перенастроить уже после исследования. Есть поддержка DICOM, Ethernet, USB 3.0, HDMI и S-Video, Wi-Fi — опцией.

Клинические изображения с Acclarix AX3

Примеры сканов, снятых на AX3: сонная артерия в B-режиме и с цветовым картированием, щитовидная железа с картой сосудов, почка с ЦДК, паренхима и ворота печени, плод во втором триместре и трансвагинальные исследования органов малого таза.

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 2

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 3

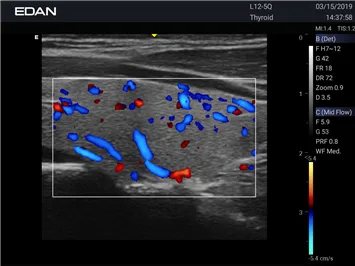

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 4

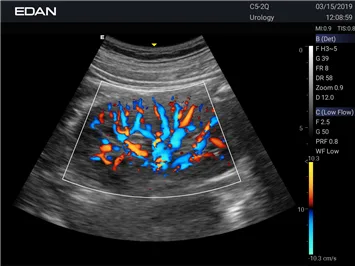

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 5

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 6

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 7

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 8

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 9

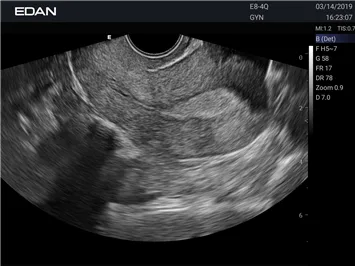

EDAN Acclarix AX3 — Клинические изображения с Acclarix AX3 — фото 10

Датчики Acclarix AX3

Линейка датчиков охватывает весь диапазон исследований: конвексные C5-2Q и монокристальный C5-1Q, объёмный C6-2MQ для 3D/4D, секторные P5-1Q и P7-3Q, линейные L12-5Q, L17-7Q, L17-7HQ и компактный L17-7SQ, микроконвексные MC8-4Q и MC9-3TQ, внутриполостные E8-4Q, E10-3BQ и E10-3HQ. Под большинство датчиков поставляются биопсийные насадки с несколькими углами наклона иглы.
