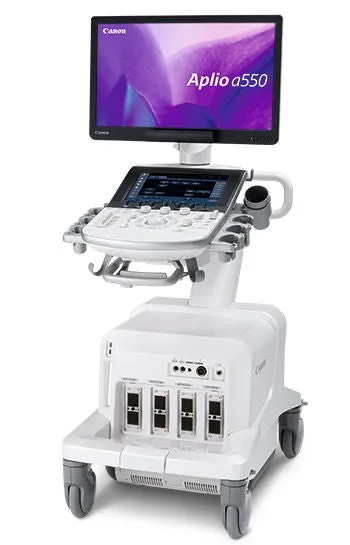

Canon Aplio a550

Name: Canon Aplio a550
Brand: Canon Medical Systems
Price: 4230000 RUB
Availability: InStock

Ультразвуковая система экспертного класса Canon Aplio a550 — старшая модель линейки Aplio a-series. Архитектура aBeam, микрососудистая визуализация SMI и iSMI, эластография сдвиговой волной со Smart Maps, Attenuation Imaging для оценки стеатоза печени, контрастное усиление CEUS и совмещение с КТ/МРТ Smart Fusion Imaging.

от4 230 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип: Стационарный
Области применения: Общая визуализация, Кардиология, Гинекология
Страна изготовления: Япония
Сегмент: Государственный, Частный
Количество портов для датчиков: 4
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Объемные 3D/4D, Биплановые, Интраоперационные, Карандашные, Лапароскопические, Матричные, Чреспищеводные TEE

Характеристики

Тип: Стационарный
Области применения: Общая визуализация, Кардиология, Гинекология
Страна изготовления: Япония
Сегмент: Государственный, Частный
Количество портов для датчиков: 4
Типы поддерживаемых датчиков: Линейные, Конвексные, Микроконвексные, Секторные фазированные, Объемные 3D/4D, Биплановые, Интраоперационные, Карандашные, Лапароскопические, Матричные, Чреспищеводные TEE
Экран, дюймов: 23
Командный дисплей, дюймов: 12.1
Командный сенсорный дисплей: Да
Встроенная аккумуляторная батарея: Нет
Вес, кг: 110
Жесткий диск, Гб: 500
Твердотельный накопитель (SSD): Нет
Подогреватель геля: Опция
Регулировка панели по высоте: Да
Датчики (модели): 8C1 — конвексный многочастотный с узкой рабочей поверхностью, 10C1 — конвексный монокристальный, 8MC1 — микроконвексный многочастотный, 17LH7 — линейный 17 МГц, «хоккейная клюшка», 6S1 — секторный монокристальный широкополосный, 11C3 — внутриполостной трансвагинальный, 10C5 — внутриполостной трансректальный, 9CV2 — механический 4D с малой рабочей поверхностью
Уникальные технологии: aBeam, Superb Micro-vascular Imaging (SMI, iSMI, cSMI), Precision+, ApliPure+, Differential Tissue Harmonic Imaging, Attenuation Imaging (ATI), Smart Fusion Imaging, Smart Sensor 3D, Shadow Glass, Doppler Luminance, Altivity
Коды КТРУ: 26.60.12.132-00000036, 26.60.12.132-00000037
Регистрационное удостоверение: РЗН 2021/14417 от 28.05.2021 (ЕРУЛ Г004-00110-00/02930985; переоформлено 03.11.2022) — «Система диагностическая ультразвуковая Aplio a-серии с принадлежностями»; изготовитель Canon Medical Systems Corporation, Япония

Особенности

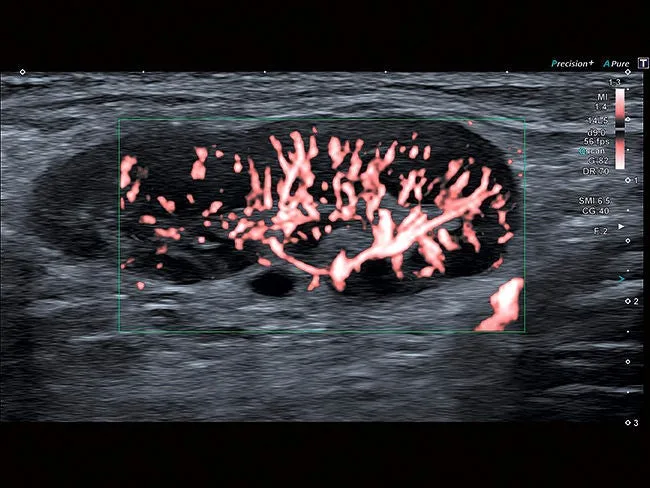

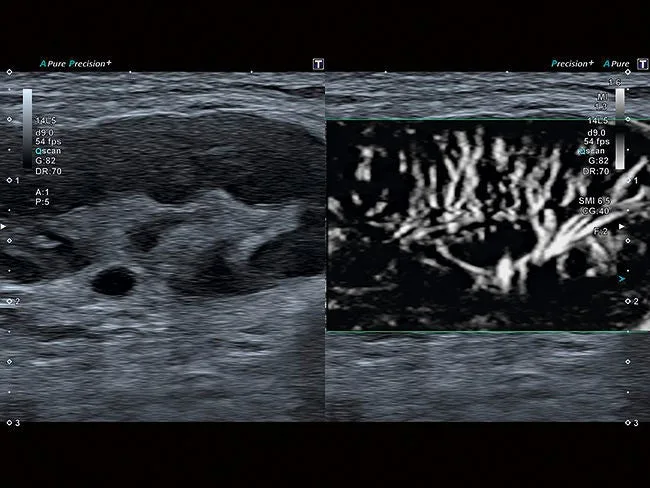

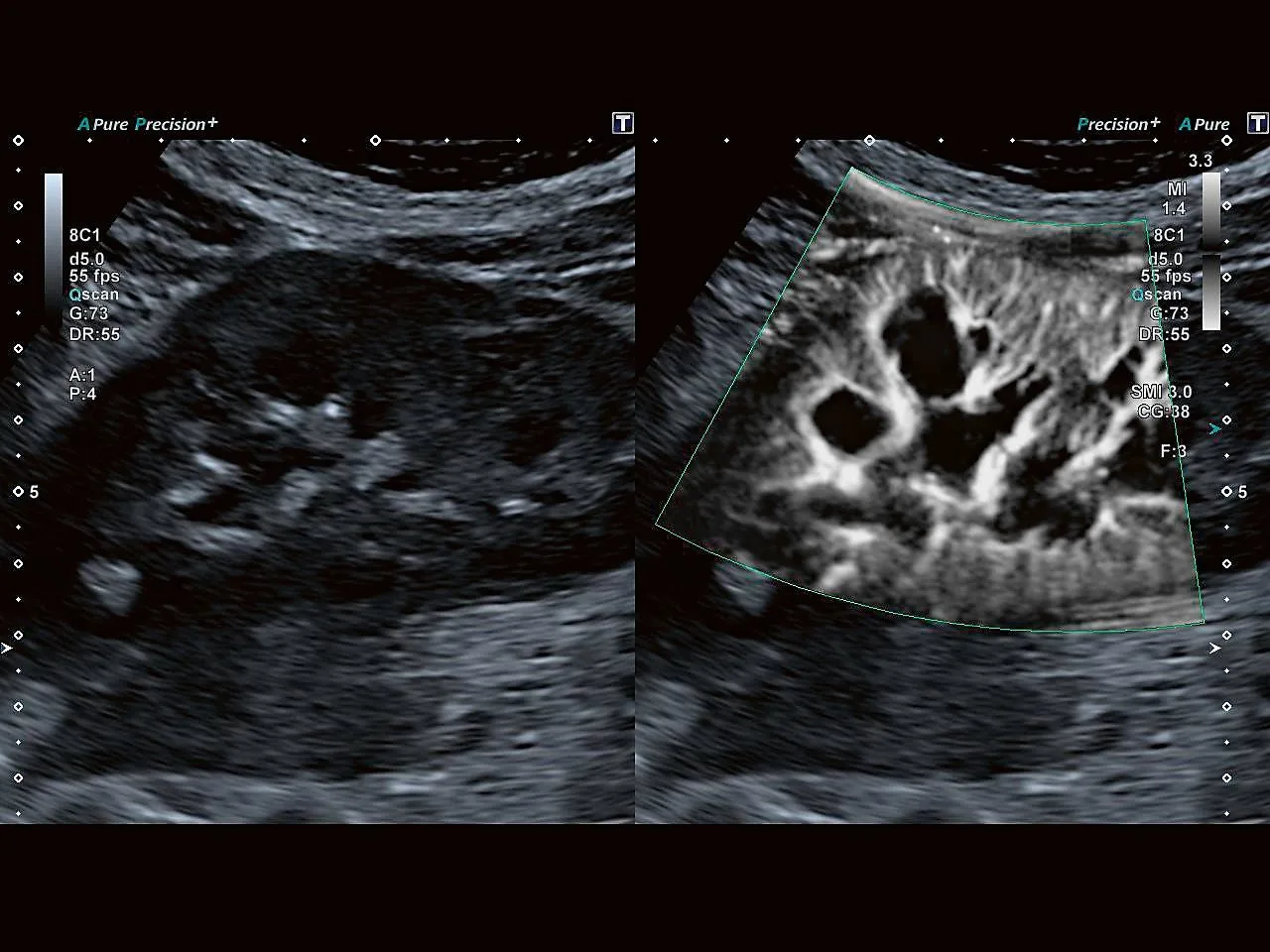

Canon Aplio a550 — SMI и iSMI: кровоток, которого не видно обычным допплером

SMI и iSMI: кровоток, которого не видно обычным допплером

Superb Micro-vascular Imaging отделяет сигнал медленного кровотока от помех движения тканей и показывает микроциркуляторное русло там, где обычное цветовое картирование даёт пустоту: поток идёт на высокой частоте кадров, мелкие ветви не сглаживаются. Эксклюзивный режим iSMI позволяет увеличить зону интереса, не снижая частоту кадров, а цветокодированный SMI показывает поток и серошкальную картину одновременно, сохраняя и временное, и пространственное разрешение. Такой уровень визуализации сосудистого рисунка повышает уверенность при оценке образований, кист и опухолей.

Технология SMI в действии

Принцип работы микрососудистой визуализации SMI: фильтрация помех и примеры отображения низкоскоростного кровотока.

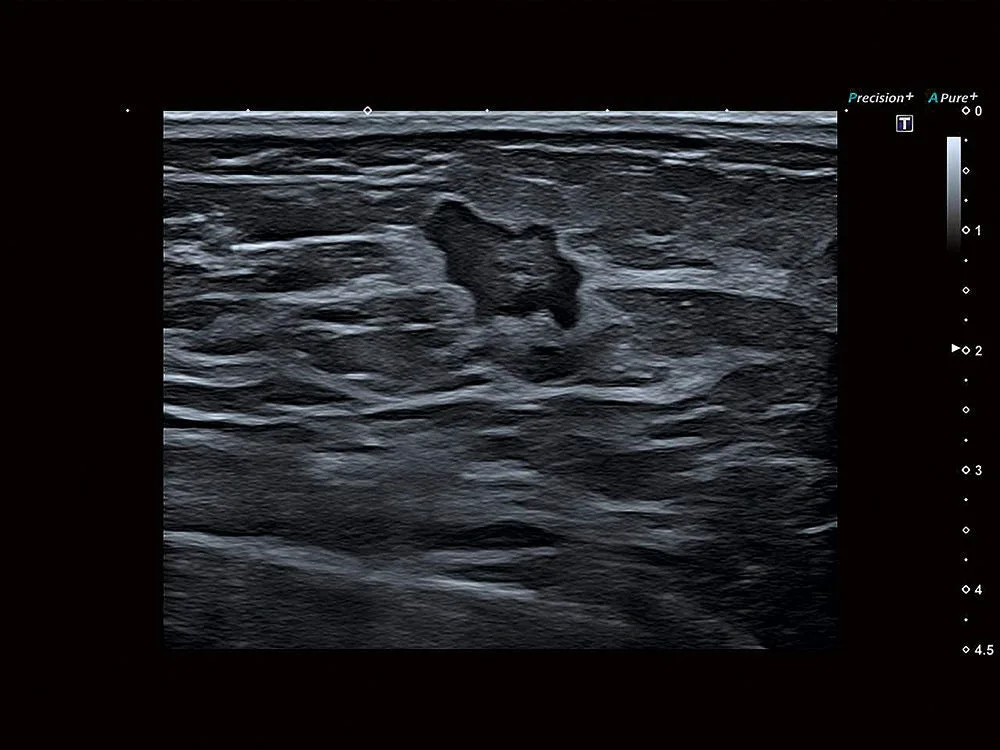

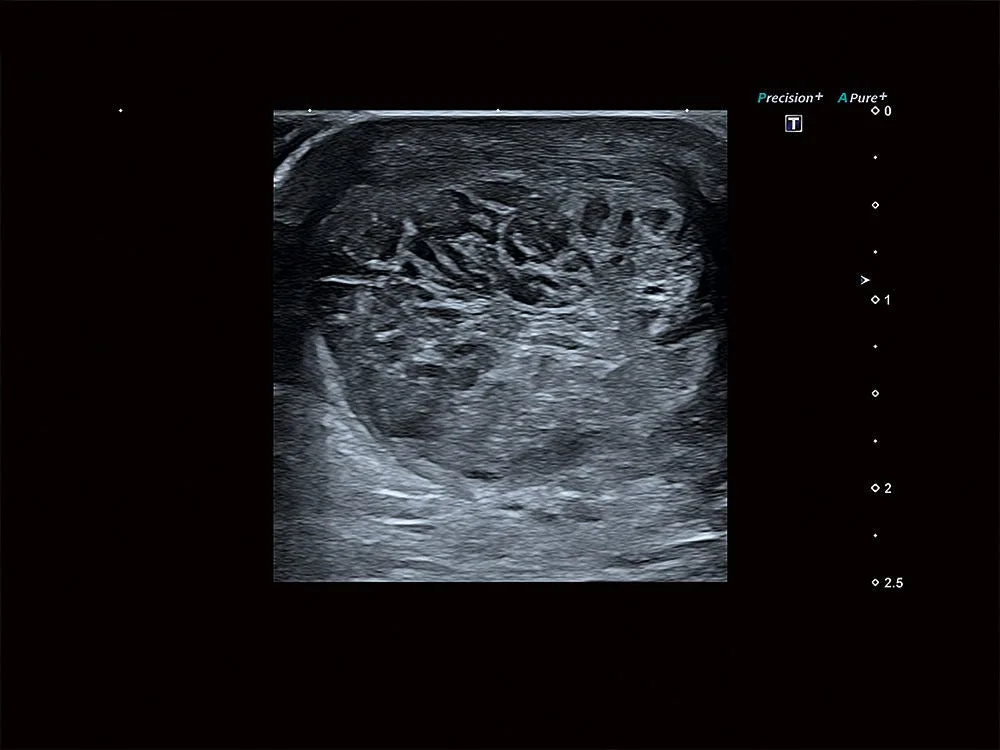

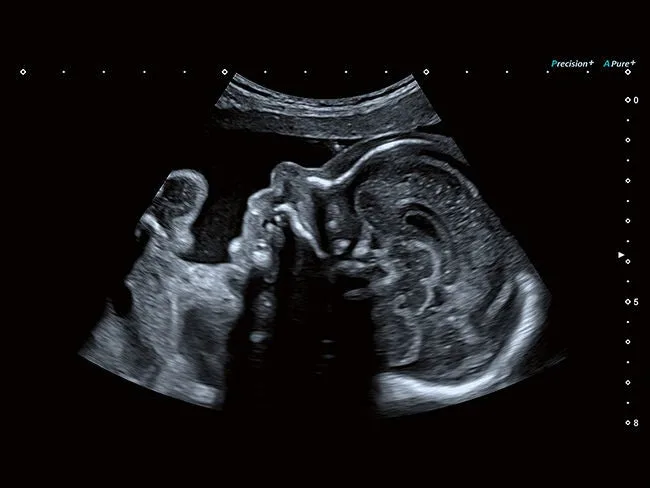

Canon Aplio a550 — Архитектура aBeam: чистый сигнал на всех глубинах

Архитектура aBeam: чистый сигнал на всех глубинах

Все технологии визуализации Aplio работают как единая система благодаря архитектуре aBeam — отсюда однородность изображения в разных областях применения. Precision+ выравнивает фон и держит контур образования резким. Пространственный компаундинг ApliPure+ гасит зернистость, поднимая контраст между тканями. Differential Tissue Harmonics строит картинку на разностной гармонике: пространственное разрешение сохраняется и на большой глубине. В a550 используется многолучевой приёмник Multi-Beam Receiver — приём сигналов широкой зоны на высокой скорости.

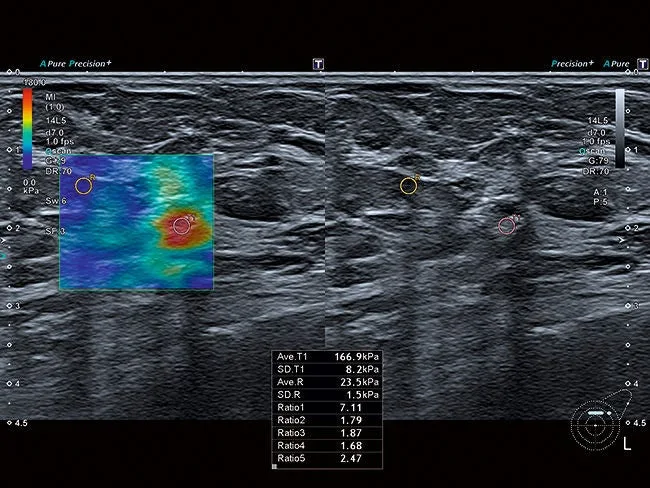

Эластография сдвиговой волной

Количественная оценка жёсткости тканей в реальном времени — от абдоминальных исследований до поверхностных структур. Сдвиговую волну поддерживают в том числе линейные датчики до 18 МГц; форма толкающего импульса рассчитана на глубоко лежащие отделы, а набор идёт либо одиночными замерами, либо непрерывно.

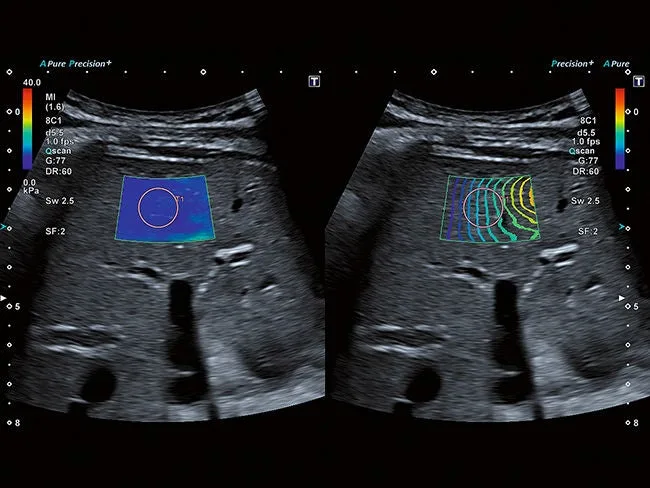

Smart Maps: контроль качества эластограммы

Набор карт визуализирует и количественно описывает распространение сдвиговой волны в реальном времени: скорость (м/с), модуль упругости (кПа), фирменная карта распространения и карта дисперсии значений. Карта распространения — наглядный способ убедиться, что эластограмма получена корректно, а не интерпретировать шум.

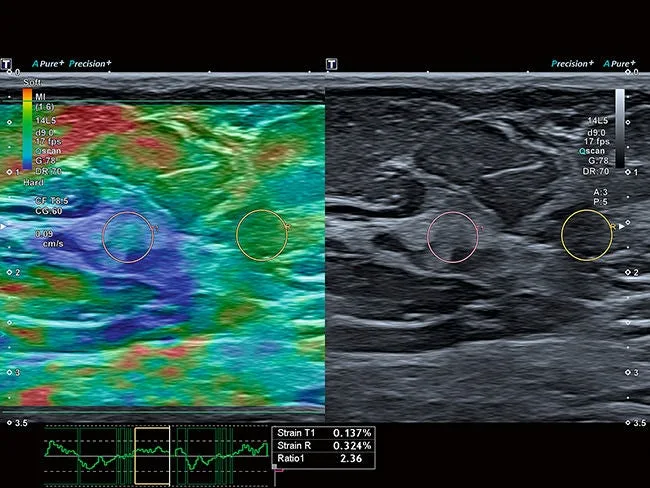

Компрессионная эластография

Полный пакет компрессионной эластографии с работой на сырых данных помогает локализовать и оценивать пальпируемые образования с высокой точностью, чувствительностью и воспроизводимостью результата. Оценка строится на разнице упругости: злокачественная ткань, как правило, менее эластична, чем доброкачественная.

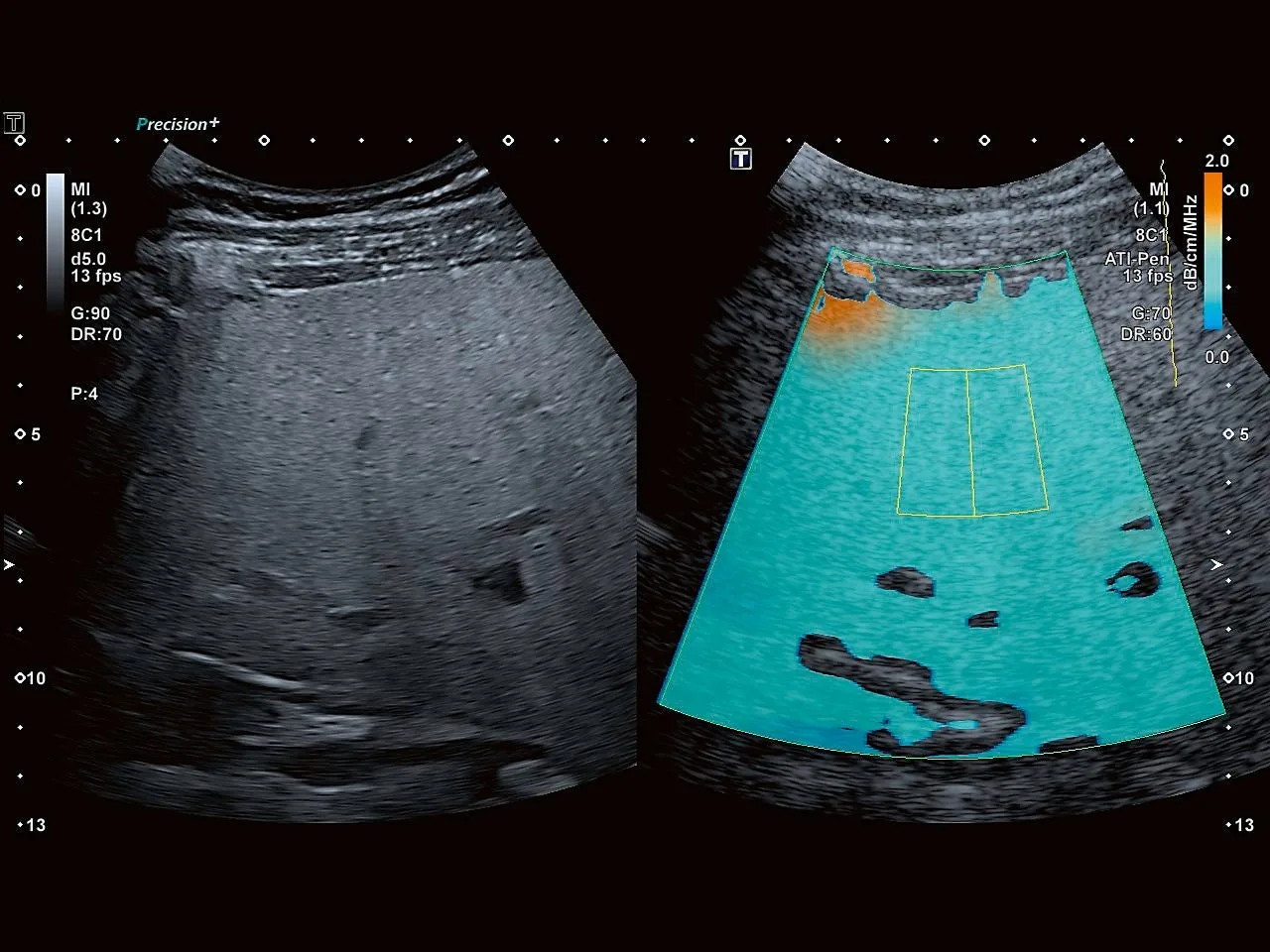

Attenuation Imaging: оценка стеатоза печени

ATI визуализирует и количественно оценивает коэффициент затухания ультразвука, который меняется при накоплении жира в печени. При наборе эластографии сдвиговой волной измерение ATI выполняется автоматически, со своим размером зоны интереса: жёсткость и затухание снимаются за один проход, без смены режима и повторной установки датчика — печёночный протокол укладывается в одно положение пациента.

Контрастное усиление: CHI и количественный CHI-Q

Пакет CEUS позволяет оценивать динамику перфузии в широком спектре клинических задач. Экран делится на четыре синхронных окна: серошкальный срез, контрастная фаза, параметрическая карта MFI и совмещённая картинка. Модуль CHI-Q даёт количественный анализ контрастирования с полуавтоматическим отслеживанием зоны интереса и воспроизводимыми результатами.

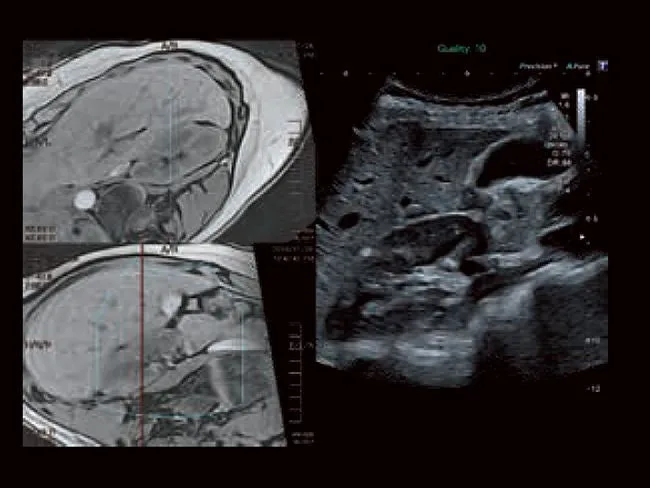

Smart Fusion Imaging: УЗИ вместе с КТ, МРТ и ПЭТ

Система синхронизирует живое ультразвуковое изображение с ранее полученным объёмом КТ, МРТ или ПЭТ по датчикам положения на трансдьюсере. Квадро-дисплей показывает живой скан рядом с несколькими проекциями загруженных данных, работать можно и в цветовом допплере, и в контрастном режиме — это упрощает поиск труднодоступных очагов и биопсию под контролем УЗИ.

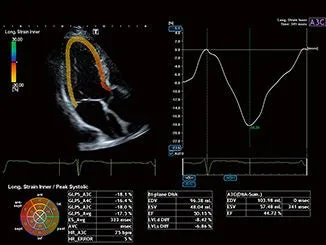

Canon Aplio a550 — Altivity: ИИ-инструменты в рутинном потоке

Altivity: ИИ-инструменты в рутинном потоке

Altivity — общая платформа ИИ-функций Canon Medical. На a550 это обнаружение стандартных плоскостей в акушерстве (Smart Area Indication), автоматическое распознавание анатомических структур для ускорения измерений и регистрации при совмещении модальностей, а также измерения в один клик. Алгоритмы обучены на этапе разработки, самообучения в системе нет — поведение предсказуемо и одинаково от исследования к исследованию.

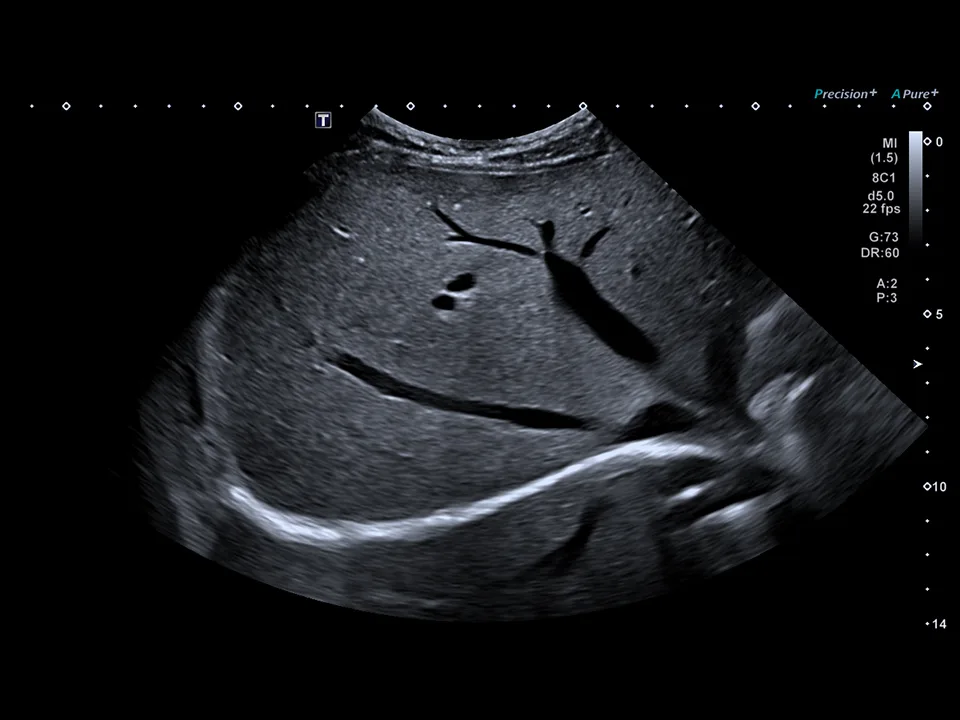

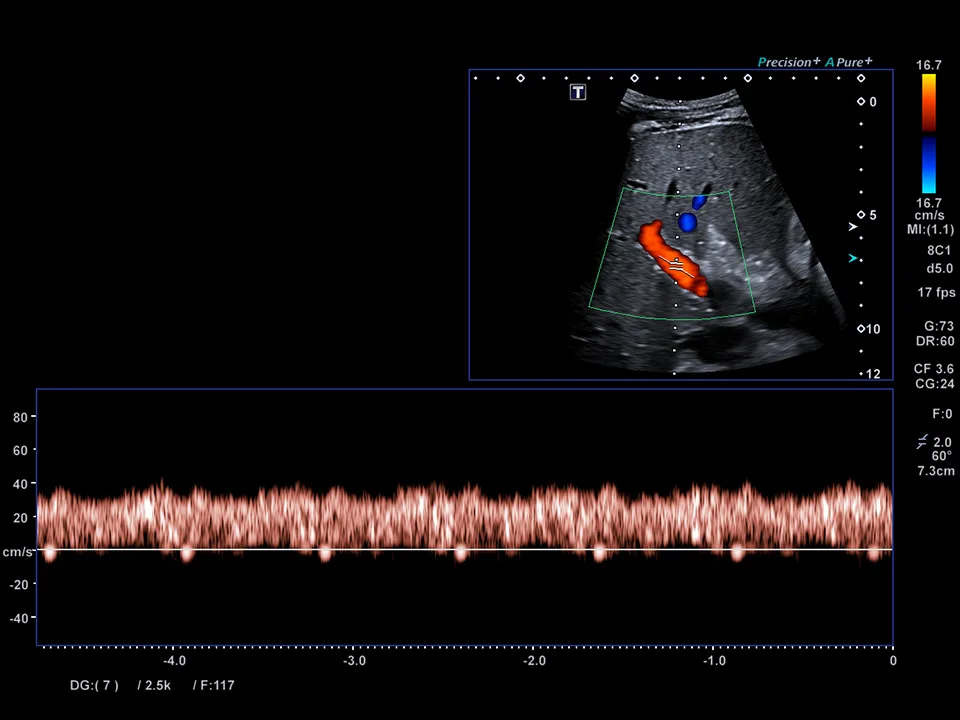

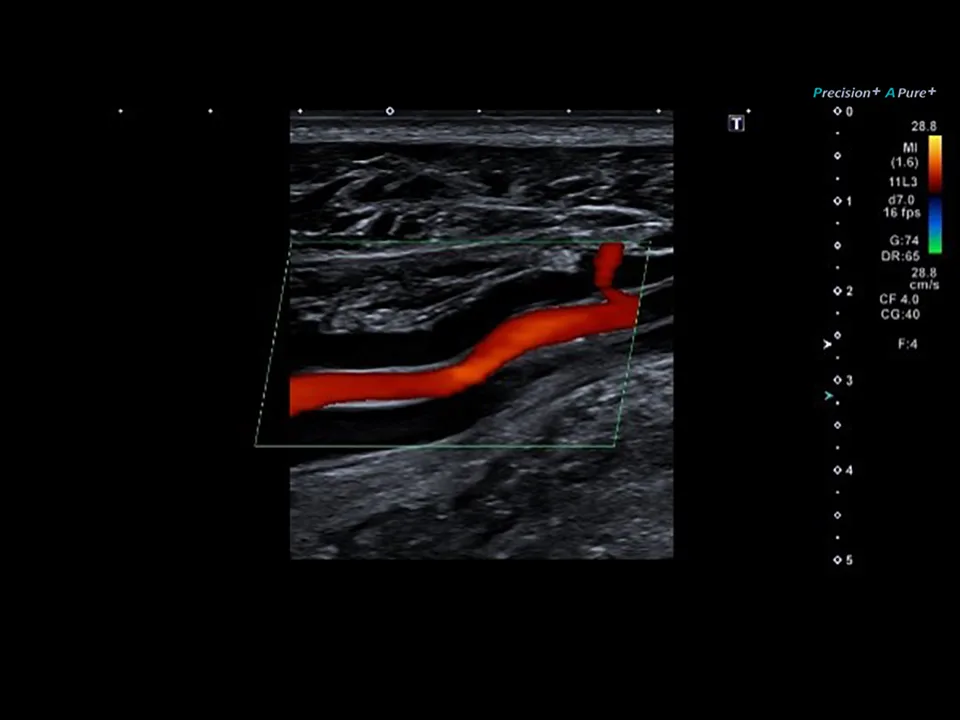

Клинические изображения: живот и сосуды

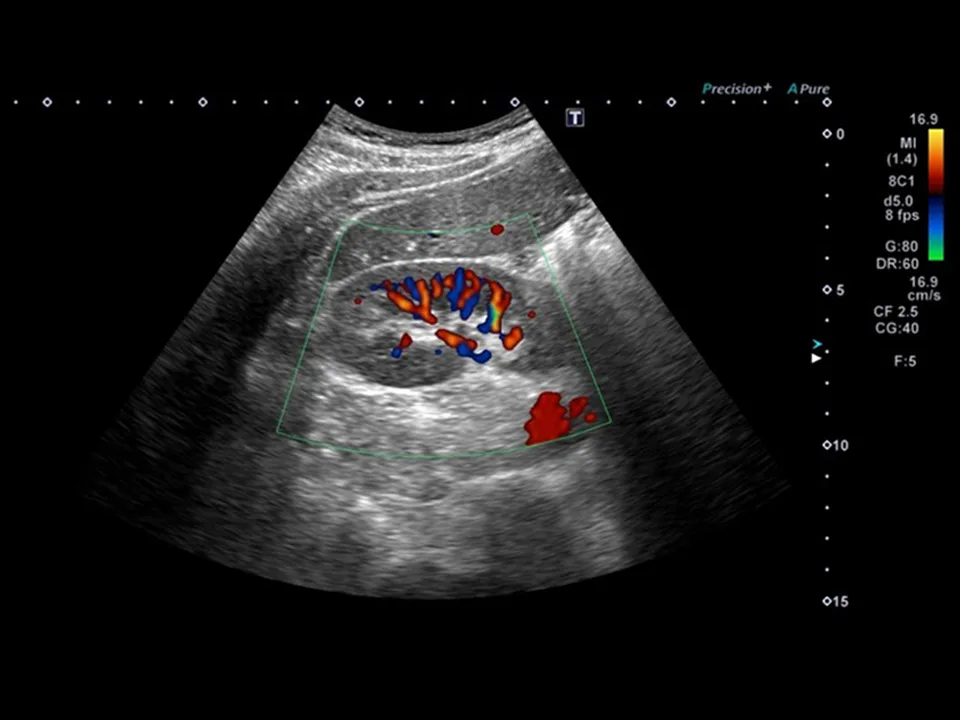

Примеры исследований на платформе Aplio a-series: печёночные вены, цветовой допплер почки, спектр воротной вены, аорта и чревный ствол, спектр сонной артерии, периферические вены.

Canon Aplio a550 — Клинические изображения: живот и сосуды — фото 2

Canon Aplio a550 — Клинические изображения: живот и сосуды — фото 3

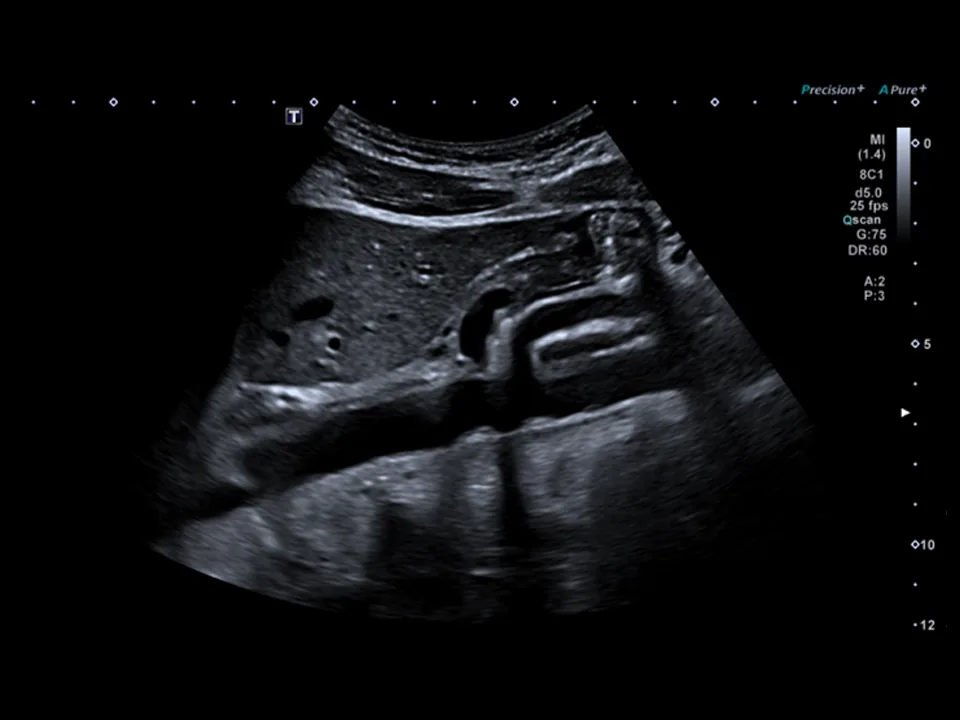

Canon Aplio a550 — Клинические изображения: живот и сосуды — фото 4

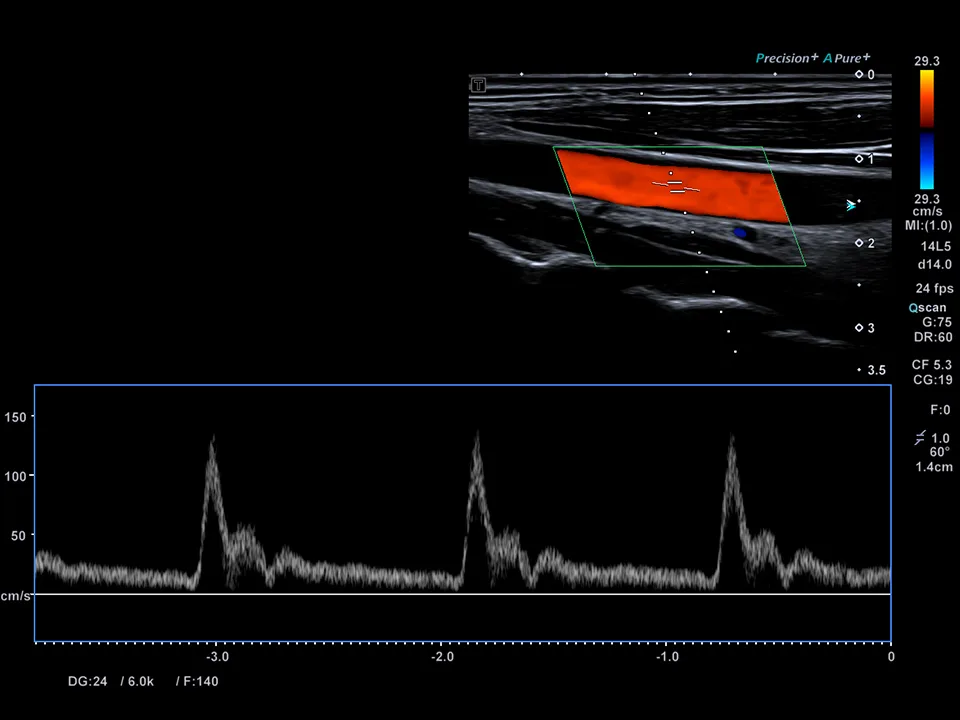

Canon Aplio a550 — Клинические изображения: живот и сосуды — фото 5

Canon Aplio a550 — Клинические изображения: живот и сосуды — фото 6

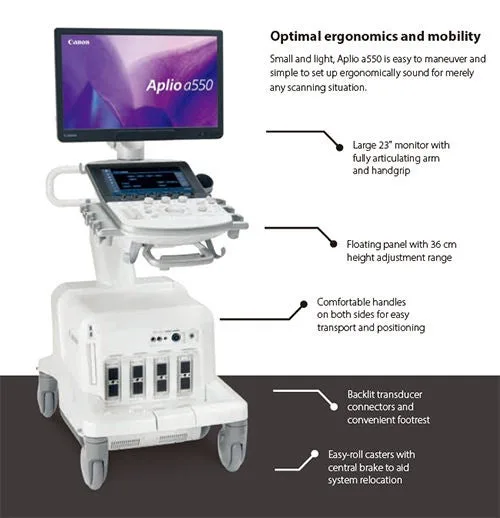

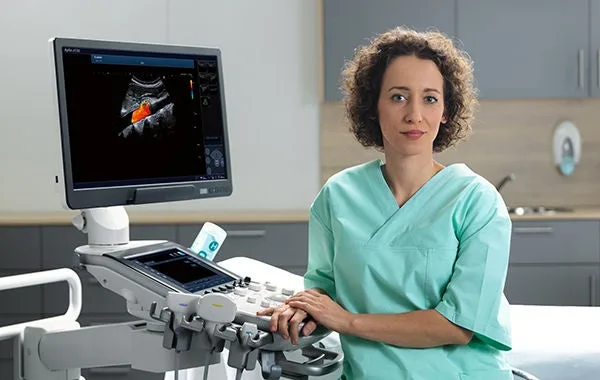

Эргономика iSense: подстройка под врача, а не наоборот

Конструкция iSense перенесена в a-series с системы Aplio i-series: аппарат компактен и лёгок, им проще маневрировать в тесном кабинете. Панель управления регулируется по высоте более чем на 36 см, сдвигается вбок, кронштейн монитора полностью подвижен — консоль настраивается практически под любую позу сканирования. Монитор можно сложить, чтобы улучшить обзор при перемещении.

Биопсия простаты под контролем Smart Fusion

Наведение на цель при биопсии предстательной железы: живой ультразвук синхронизирован с предварительно загруженным объёмом МРТ.

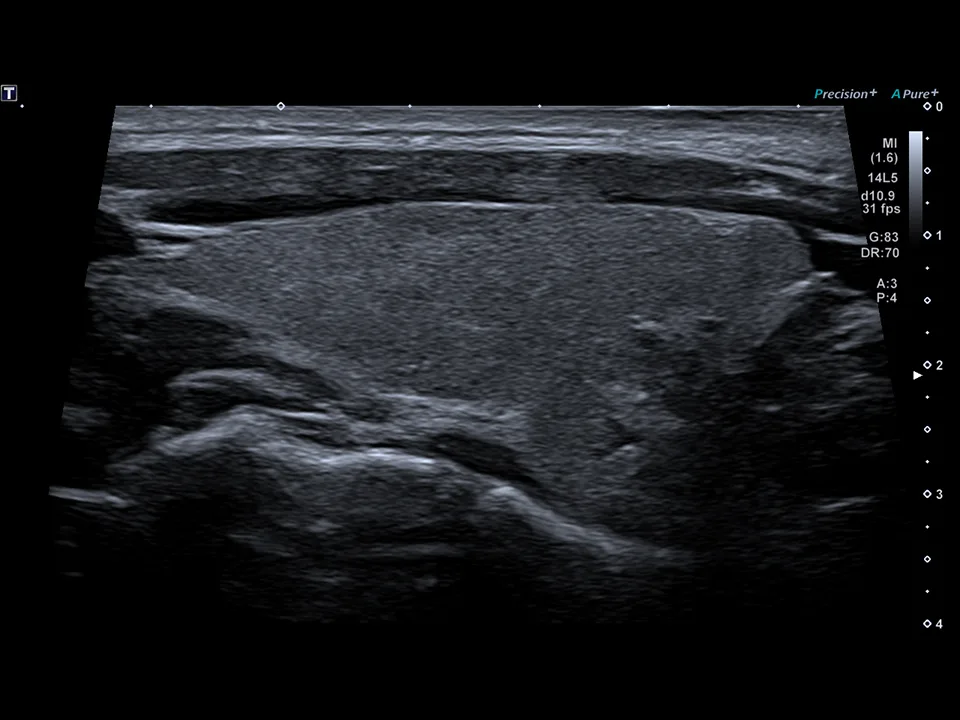

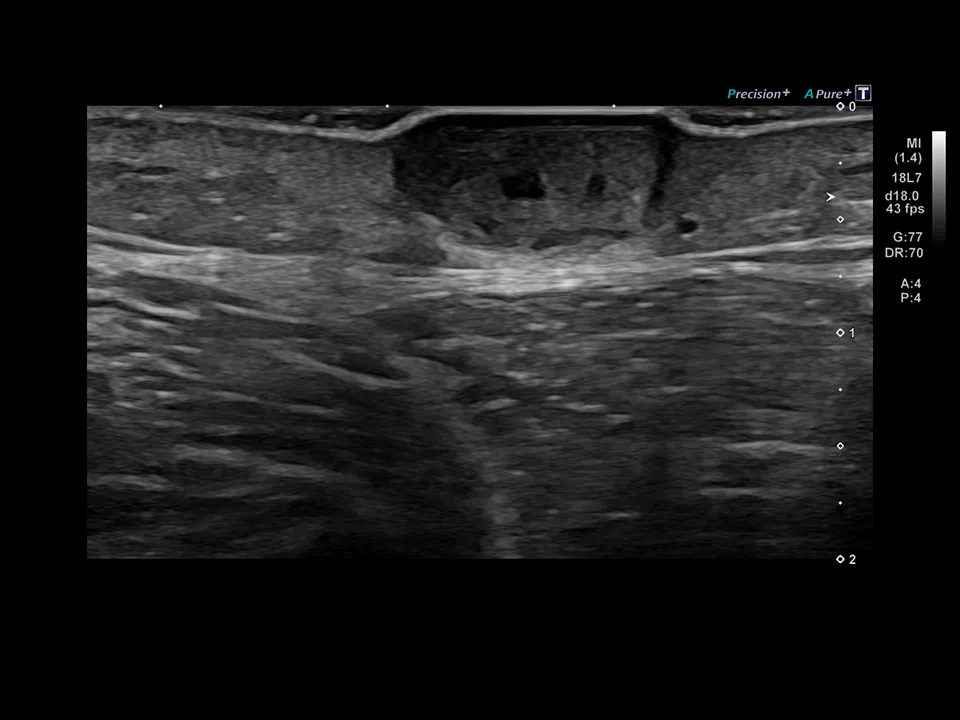

Клинические изображения: малые органы и молочная железа

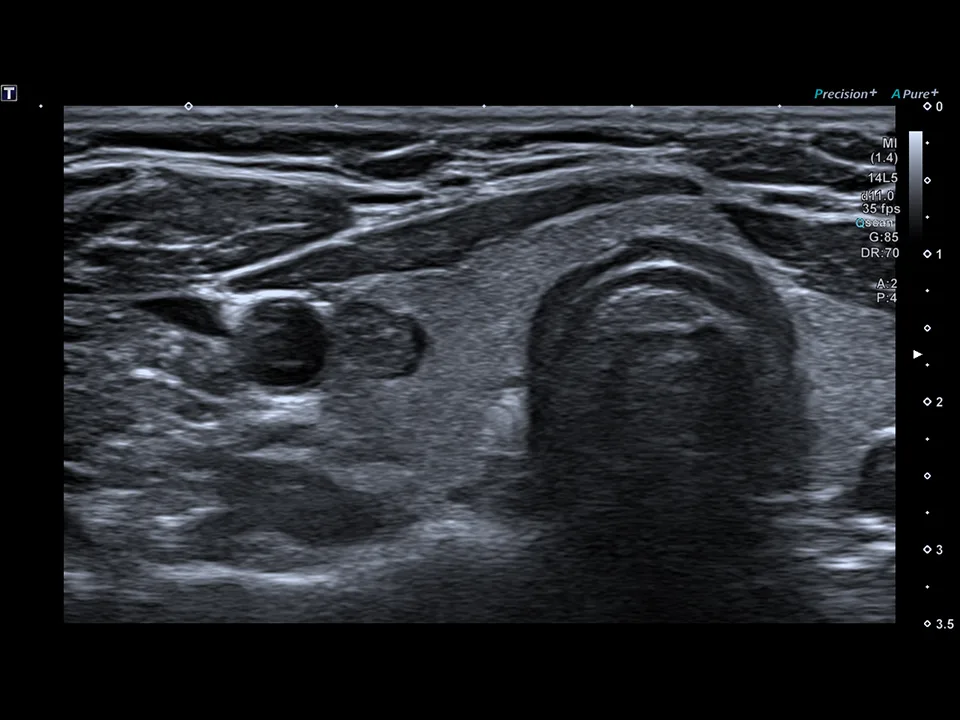

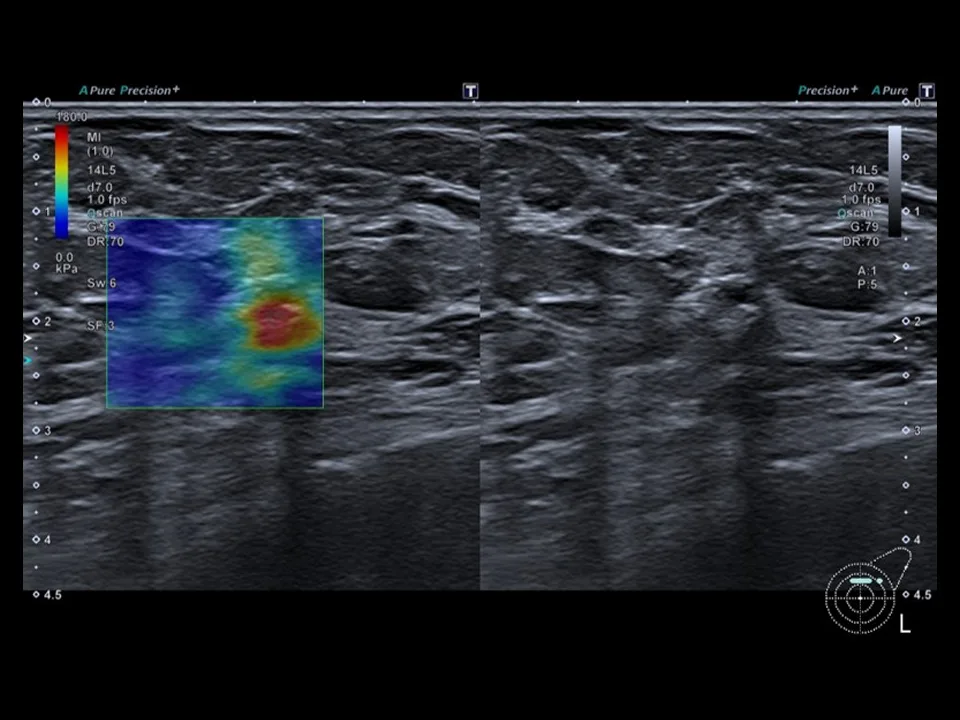

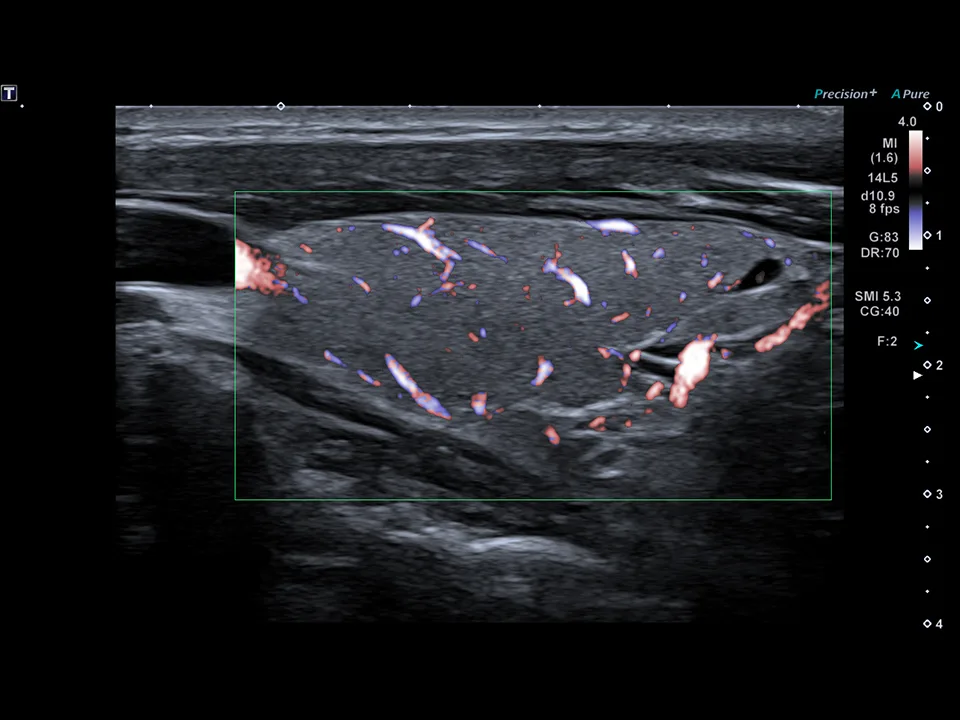

Примеры исследований на платформе Aplio a-series: щитовидная железа и её узловые образования, поверхностные образования кожи, а также карцинома молочной железы с эластографией сдвиговой волной.

Canon Aplio a550 — Клинические изображения: малые органы и молочная железа — фото 2

Canon Aplio a550 — Клинические изображения: малые органы и молочная железа — фото 3

Canon Aplio a550 — Клинические изображения: малые органы и молочная железа — фото 4

Canon Aplio a550 — Клинические изображения: малые органы и молочная железа — фото 5

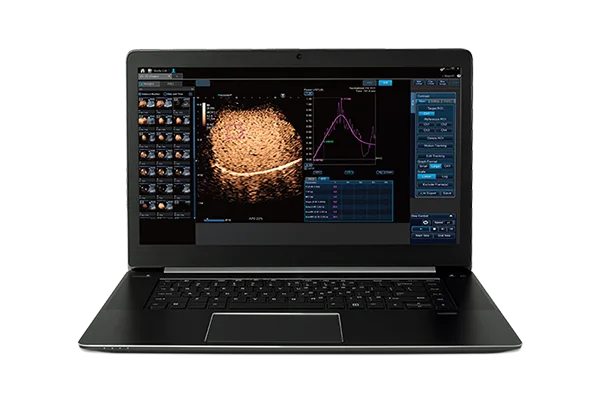

Canon Aplio a550 — Сеть, RAW data и удалённая работа

Сеть, RAW data и удалённая работа

Обмен изображениями идёт в общепринятых форматах, поэтому система садится в существующую госпитальную сеть без переделок; там, где сети нет, архив разворачивается на локальном NAS. Запись необработанного сигнала даёт возможность вернуться к исследованию позже — на самой консоли или на отдельной рабочей станции с полным набором инструментов. Опции ApliGate и InnerVision добавляют защищённую удалённую консультацию и сервисную поддержку.

Canon Aplio a550 — Датчики: совместимость со всей линейкой Aplio

Датчики: совместимость со всей линейкой Aplio

Aplio a550 работает с широким набором датчиков Aplio, включая монокристальные (проникновение до 50 см) и датчики серии T. Общий парк датчиков с системами i-серии снижает затраты на специализированные трансдьюсеры при смешанном оснащении отделения. В линейке есть конвексные с узкой рабочей поверхностью для межрёберного доступа, микроконвексные, внутриполостные, секторные, механические 4D и высокочастотный «хоккейный» датчик 17 МГц.

Документация производителя

Брошюра Canon Medical: Aplio a550 (англ.)PDF · 4.0 МБ Брошюра Canon Medical: линейка Aplio a-series (англ.)PDF · 5.3 МБ
