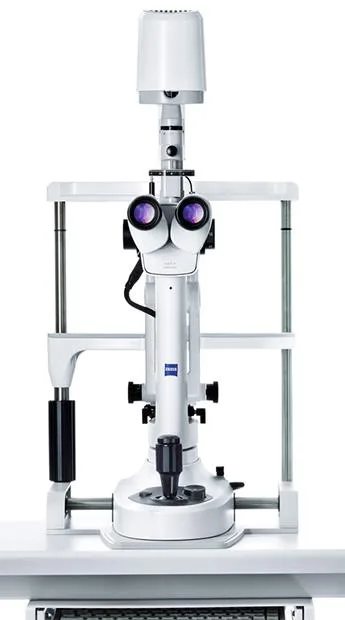

ZEISS SL 800

Name: ZEISS SL 800
Brand: ZEISS

Стационарная щелевая лампа премиального класса с апохроматической оптикой TrueView, светодиодным осветителем VarioLight на два оттенка белого и пятью ступенями увеличения 6–40×. Опционально — моторизованная смена увеличения AutoView и электронный тормоз QuickStop с кнопками у джойстика; модуль ZEISS SL Imaging Solution добавляет съёмку в 4K, тонометр AT 030 — измерение ВГД по Гольдману.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Исполнение: Стационарная (настольная)
Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Расположение осветителя: Сверху (тип Haag-Streit)
Число ступеней увеличения: 5

Характеристики

Исполнение: Стационарная (настольная)
Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Расположение осветителя: Сверху (тип Haag-Streit)
Число ступеней увеличения: 5
Увеличения: 6×, 10×, 16×, 25×, 40×
Минимальное увеличение, ×: 6
Максимальное увеличение, ×: 40
Увеличение окуляров: 10×
Диоптрийная настройка окуляров, дптр: +8 … −8
Межзрачковое расстояние окуляров, мм: конвергентный тубус 50–84, параллельный тубус 52–78
Источник света: Светодиодный (LED)
Ширина щели, мм: 0–12 (плавно)
Длина щели, мм: 1–12 (плавно) + ступени 0,2 / 1 / 3 / 5 / 9 / 12
Диаметры диафрагм, мм: 0,2 / 1 / 3 / 5 / 9 / 12
Поворот щели, °: 0–180 (плавно), фиксация на 45 / 90 / 135
Отклонение осветителя от оси микроскопа, °: > 200 со шкалой, фиксация на 0 / ±45 / ±60
Светофильтры: Синий (кобальтовый), Бескрасный (зелёный), Красный, Рассеиватель
Делитель луча: Опция
Модуль фото- и видеорегистрации: Опция
Установка тонометра Гольдмана: Опция
Монокуляр (тубус) второго наблюдателя: Опция
Адаптер наклона окуляров: Опция
Ход основания (продольно × поперечно × по высоте), мм: 110 (продольно) × 110 (поперечно) × 30 (по высоте)
Габариты (Ш × Г × В), мм: 315 × 395 × 655 ± 15
Вес, кг: 12
Электропитание: 100–240 В переменного тока, 50/60 Гц
Коды КТРУ: 26.60.12.119-00000707, 26.60.12.119-00000710, 26.60.12.119-00000706, 26.60.12.119-00000708, 26.60.12.119-00000709
Смена увеличения: Моторизованная или ручная (по комплектации)
Наклон щели по вертикали, °: 0 / 5 / 10 / 15 / 20
Оптика микроскопа: TrueView Optics — апохроматические линзы ZEISS с просветляющим покрытием
Управление осветителем: панель с джойстиком и регулятором яркости; кнопки AutoView и QuickStop — опция
Режим энергосбережения: EcoMode — автоматический уход в ожидание, пробуждение касанием джойстика
Децентрация щели по горизонтали: есть, с фиксацией в положении 0°
Фильтр осветителя VarioLight: галогеновый фильтр для тёплого белого света
Камера SL cam compact (модуль SL Imaging Solution): матрица 1/1,8″ (4368 × 3284), 4K 4320 × 3240 при ~20 к/с, 2K 2160 × 1620 при ~40 к/с, USB 3.0
Форматы выгрузки SL Imaging Solution: JPEG, MP4, PDF, DICOM (FORUM / МИС)
Рабочая станция SL Workstation: стол, сенсорный монитор 22″, клавиатура и мышь; 546 × 351 × 66 мм, около 8 кг
Тонометр AT 030: аппланационный по Гольдману, диапазон 0–78,4 мН, цена деления 0,98 мН, поле аппланации 3,06 мм, 105 × 40 × 25 мм, 245 г
Опциональные принадлежности: • конвергентный или параллельный тубус • адаптер тубуса 20° • окуляр 10× со шкалами или с перекрестием • делитель луча 50/50 • тубус второго наблюдателя • жёлтый фильтр-диафрагма • Fundus VarioView • фиксационная лампа (до двух) • щиток от дыхания • бумажные подкладки для подбородника • пылезащитный чехол

Особенности

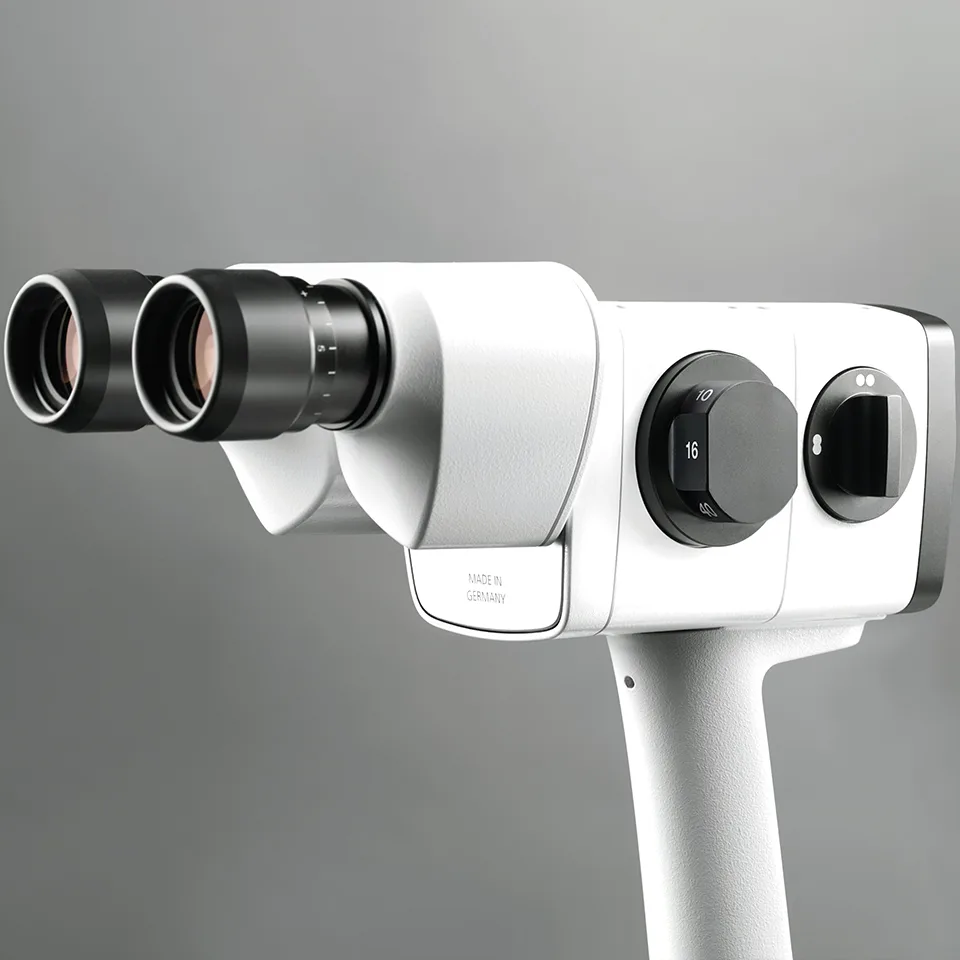

TrueView Optics: пять ступеней увеличения 6–40×

Оптика TrueView построена на апохроматических линзах ZEISS с просветляющим покрытием, а увеличение переключается пятью фиксированными ступенями — 6×, 10×, 16×, 25× и 40× при штатных окулярах 10×. Увеличенный диаметр линз поднимает светопропускание, апохроматическая коррекция снимает хроматические и сферические аберрации: цвет остаётся достоверным, а контраст сохраняется даже на предельной ступени 40×, где обычно «плывут» границы структур. Диоптрийная настройка окуляров ±8 дптр позволяет работать без очков.

ZEISS SL 800 — TrueView Optics: пять ступеней увеличения 6–40× — фото 2

ZEISS SL 800 — TrueView Optics: пять ступеней увеличения 6–40× — фото 3

ZEISS SL 800 — TrueView Optics: пять ступеней увеличения 6–40× — фото 4

VarioLight: холодный и тёплый свет одной кнопкой

Светодиодный источник дополнен галогеновым фильтром, и оттенок освещения переключается под задачу. Холодный белый с лёгким голубоватым оттенком усиливает светорассеяние и вытаскивает неоднородности переднего отрезка. Тёплый белый повторяет цветовую температуру галогена и даёт привычную, естественную картину глазного дна. Один прибор закрывает оба сценария, менять лампу или ставить вторую щелевую лампу не требуется.

ZEISS SL 800 — Штатные светофильтры под каждую методику

Штатные светофильтры под каждую методику

Зелёный бескрасный фильтр с переработанной характеристикой поднимает контраст сосудистого рисунка. Синий в паре с опциональным жёлтым барьерным фильтром усиливает флюоресцентную картину — это рабочая связка для оценки дефектов роговицы и подбора контактных линз. Красный фильтр разделяет слои сетчатки при осмотре заднего отрезка. Дополняют набор рассеиватель и галогеновый фильтр осветителя.

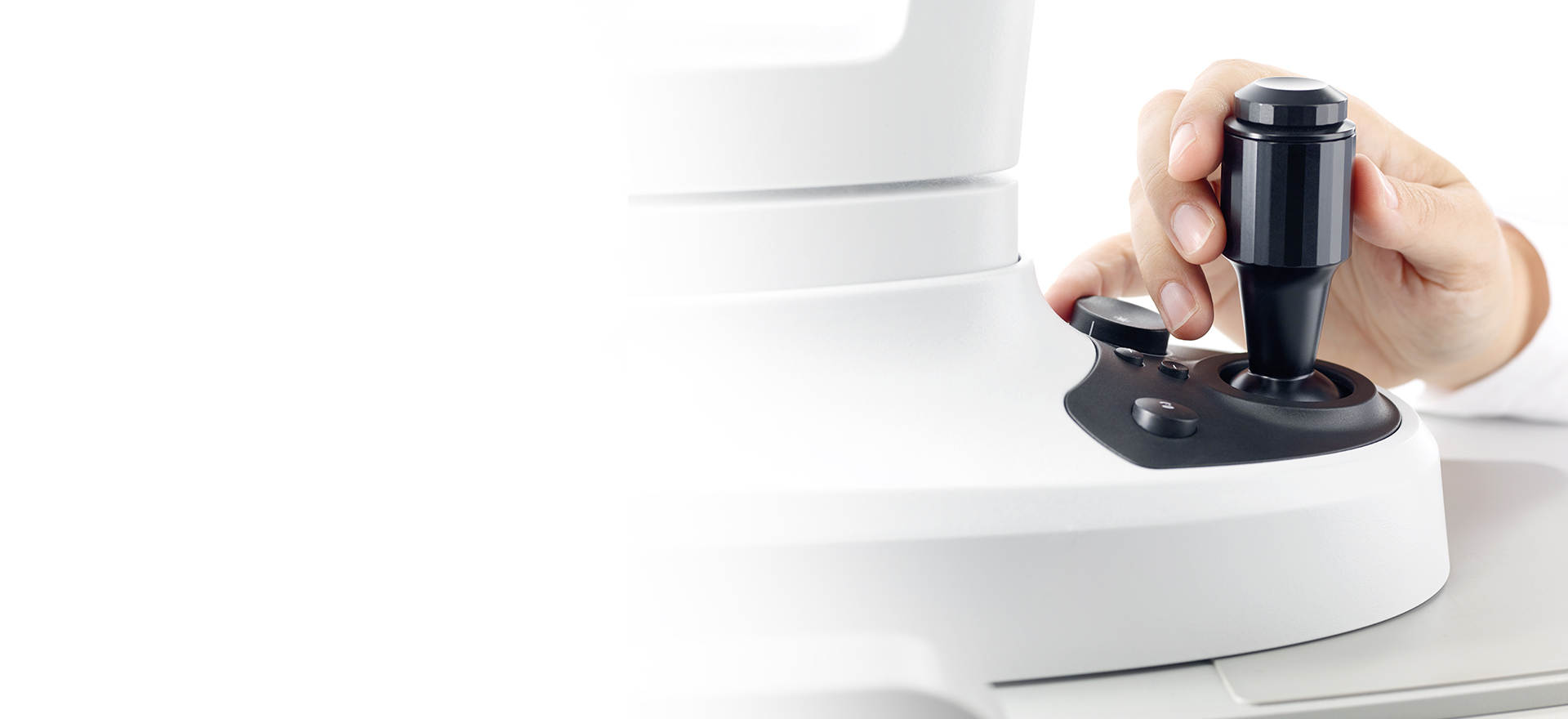

AutoView и QuickStop: рука остаётся на джойстике

В базовом исполнении увеличение переключается ручным барабаном. Опционально прибор дооснащается моторизованной сменой увеличения AutoView — выпуклая и вогнутая кнопки рядом с джойстиком переключают ступени, не требуя перехвата рукоятки, — и электронным тормозом QuickStop, который фиксирует прибор той же рукой. Режим ожидания EcoMode гасит осветитель при простое и возвращает прибор в работу от касания джойстика: между пациентами не нужно ни лишних движений, ни повторного розжига лампы.

Геометрия щели

Ширина щели меняется плавно от 0 до 12 мм, длина — плавно от 1 до 12 мм со шкалой и ступенчато на 0,2 / 1 / 3 / 5 / 9 / 12 мм; те же значения задают диаметр круглой диафрагмы. Щель поворачивается плавно на 0–180° с фиксацией на 45°, 90° и 135°, наклоняется по вертикали на 0 / 5 / 10 / 15 / 20°, децентрируется по горизонтали с фиксацией в нуле. Осветитель отводится более чем на 200° со шкалой и фиксацией на 0°, ±45°, ±60°.

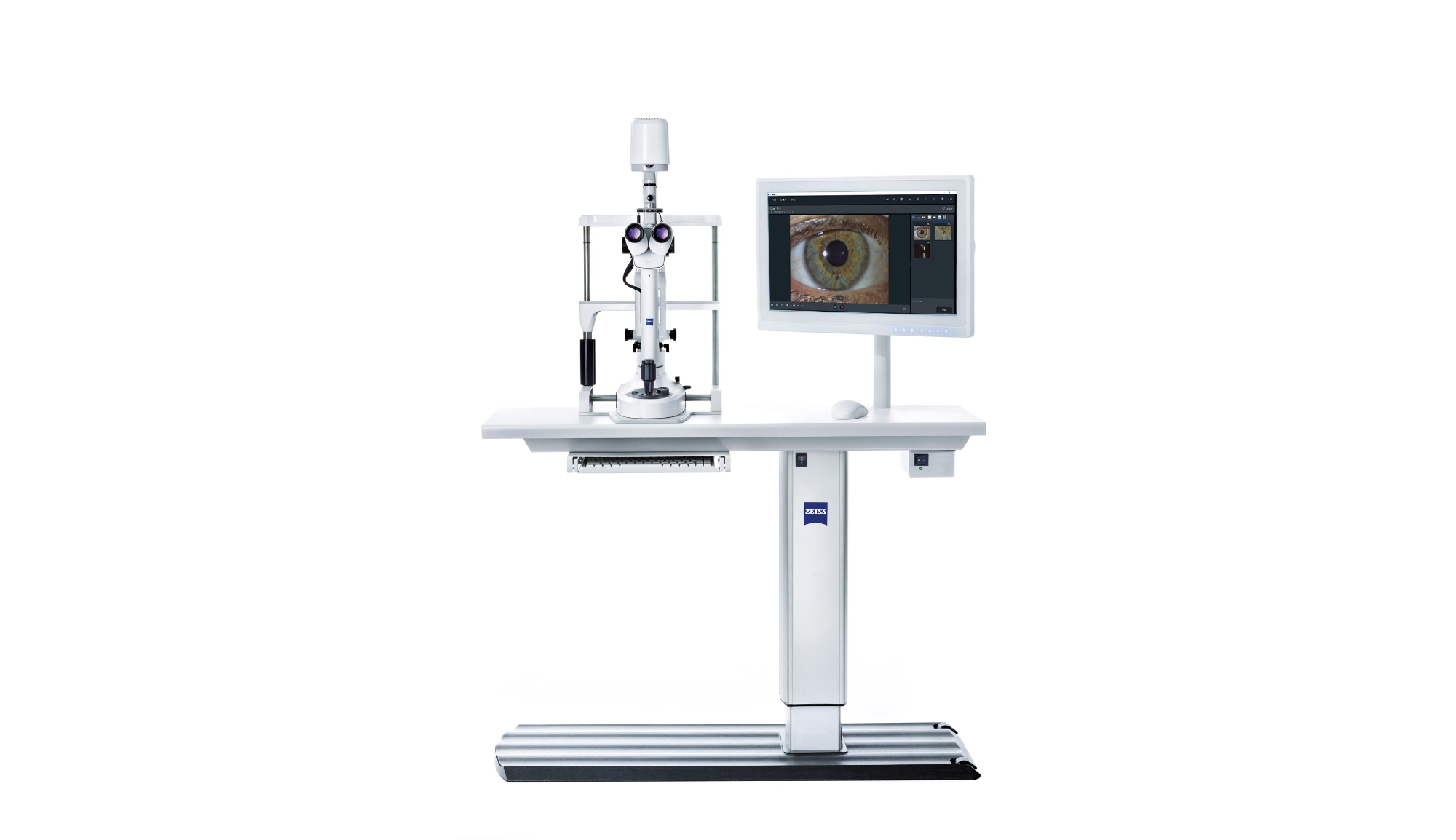

Компактная станция для кабинета

Габариты 315 × 395 × 655 мм и масса 12 кг вместе с лицевым упором — прибор встаёт на стандартный офтальмологический стол и на офтальмологическую установку. Основание перемещается на 110 мм продольно, 110 мм поперечно и 30 мм по высоте, питание автоматически подстраивается под сеть 100–240 В 50/60 Гц. Для монтажа на установку предусмотрены раздельное исполнение основания и лицевого упора и комплект удлинения кабелей.

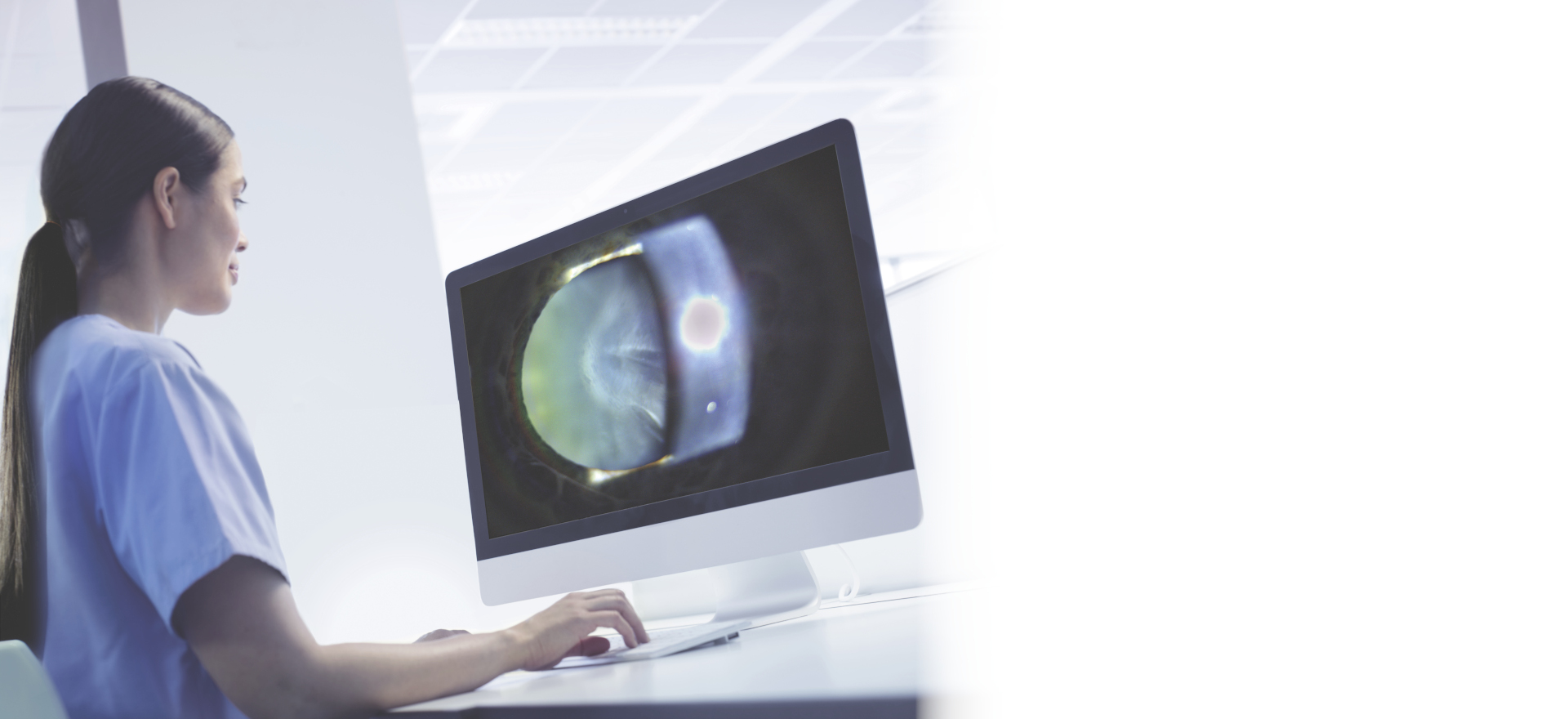

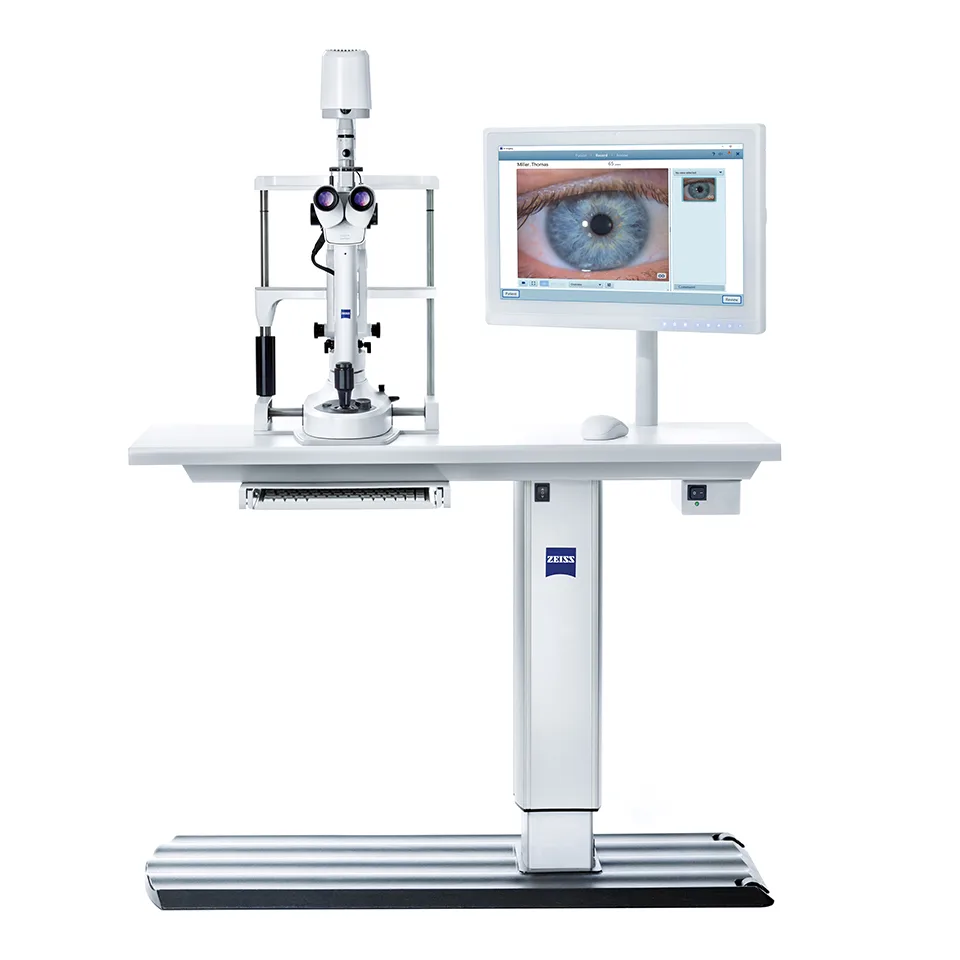

ZEISS SL Imaging Solution: съёмка до 4K

Опциональная камера SL cam compact с матрицей 1/1,8″ снимает кадры 4320 × 3240 точек примерно на 20 к/с и 2160 × 1620 точек примерно на 40 к/с, подключается по USB 3.0 и отдаёт живую картинку на экран без заметной задержки. Съёмка запускается кнопкой на джойстике прямо по ходу осмотра, кадры и видео идут в отчёт, экспортируются в JPEG, MP4, PDF и передаются в FORUM и DICOM. Автоматическое определение стороны глаза и профили настроек камеры убирают ручную рутину.

Что видно на снимках с SL 800

Кортикальная катаракта, помутнение задней капсулы, эпителиальный валик после травмы роговицы во флюоресцеине и синем свете, глубокая экскавация диска зрительного нерва при далеко зашедшей глаукоме. Такие кадры ложатся в карту пациента, идут на разбор с коллегами и в обучение ординаторов без пересъёмки на отдельном приборе.

ZEISS SL 800 — Что видно на снимках с SL 800 — фото 2

ZEISS SL 800 — Что видно на снимках с SL 800 — фото 3

ZEISS SL 800 — Что видно на снимках с SL 800 — фото 4

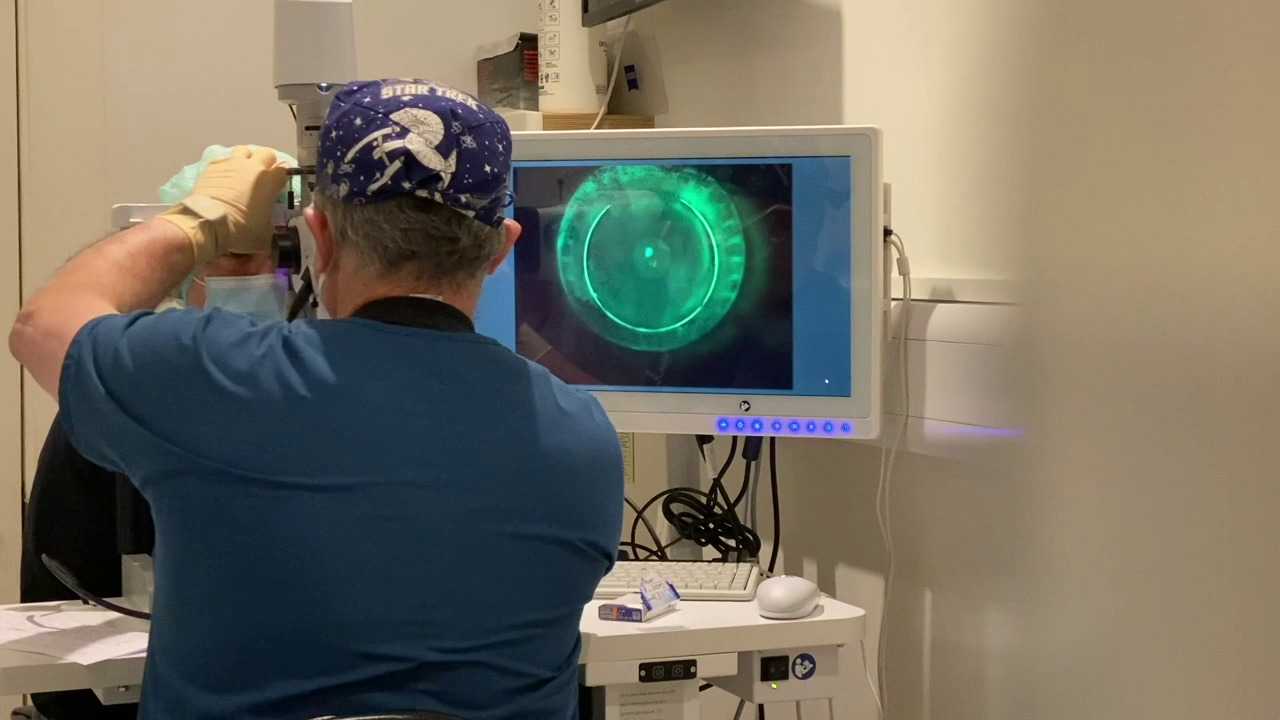

SL 800 и модуль визуализации на приёме

Осмотр на щелевой лампе с одновременной съёмкой: как строится рабочее место и как кадры попадают в отчёт по ходу приёма.

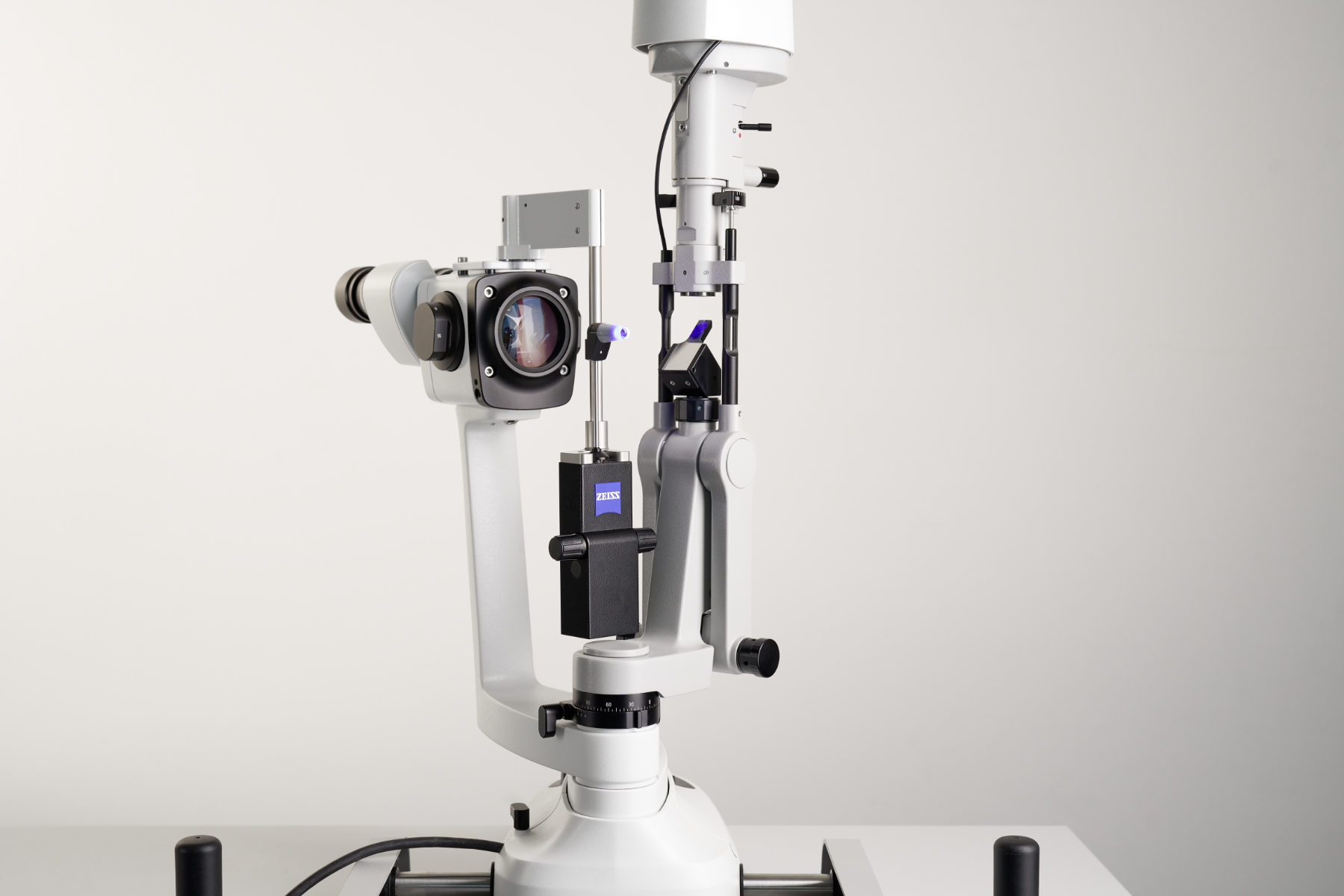

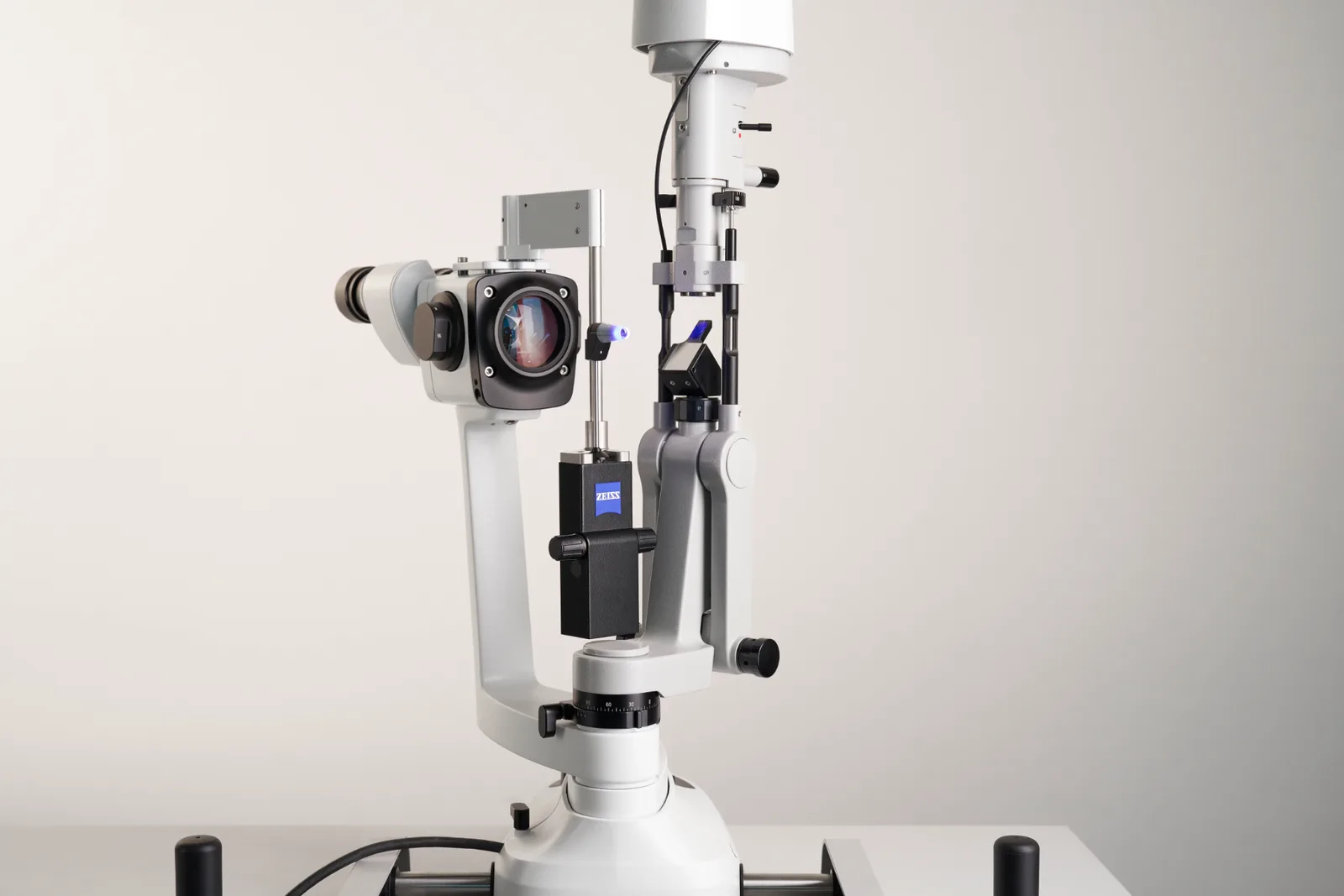

Тонометр AT 030 и Fundus VarioView

Аппланационный тонометр AT 030 ставится на кронштейн микроскопа и измеряет ВГД по Гольдману: две призмы для деления изображения, диаметр аппланационного поля 3,06 мм, диапазон 0–78,4 мН, цена деления барабана 0,98 мН, масса 245 г. Насадка Fundus VarioView расширяет бинокулярное поле при осмотре заднего отрезка. Обе позиции ставятся и снимаются без переюстировки оптики, поэтому прибор наращивается по мере роста задач кабинета.

Документация производителя

Брошюра ZEISS: SL 800 Slit Lamp (англ.)PDF · 2 МБ Схема комплектации ZEISS SL 800 и SL Imaging Solution (англ.)PDF · 2 МБ Брошюра ZEISS: SL Imaging Solution (англ.)PDF · 3 МБ Спецификация ZEISS: аппланационные тонометры AT 020 и AT 030 (англ.)PDF · 1 МБ
