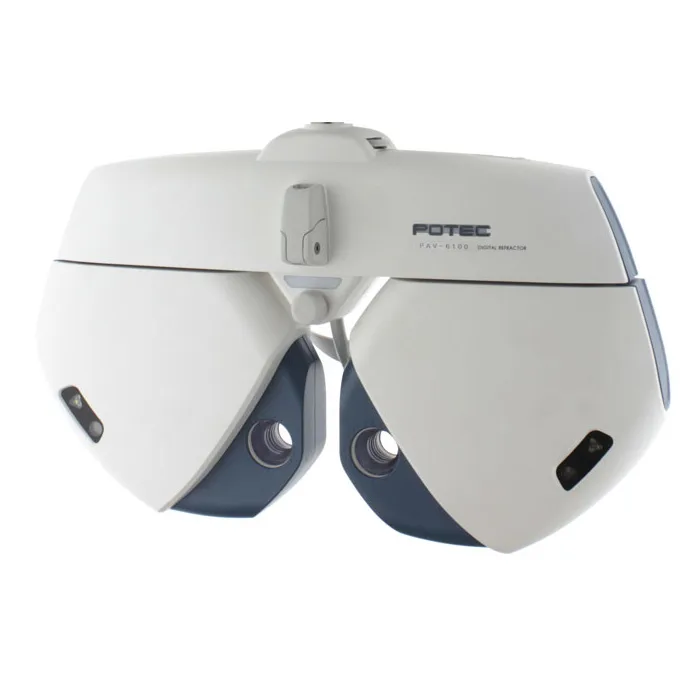

Potec PAV-6100

Для проверки оси и силы цилиндра в PAV-6100 предусмотрено три инструмента: автоматический кросс-цилиндр ±0,25 дптр, сменные кросс-цилиндры ±0,25 и ±0,50 дптр и фиксированный ±0,50 дптр для парных сравнений. Смена линз происходит без задержки, так что пациент сравнивает два положения подряд, не забывая первое, и меньше устаёт к концу приёма. При обратном ходе линз и при переходе между режимами окно измерения перекрывается само: аккомодация не включается, и подобранная коррекция не сдвигается к концу подбора.

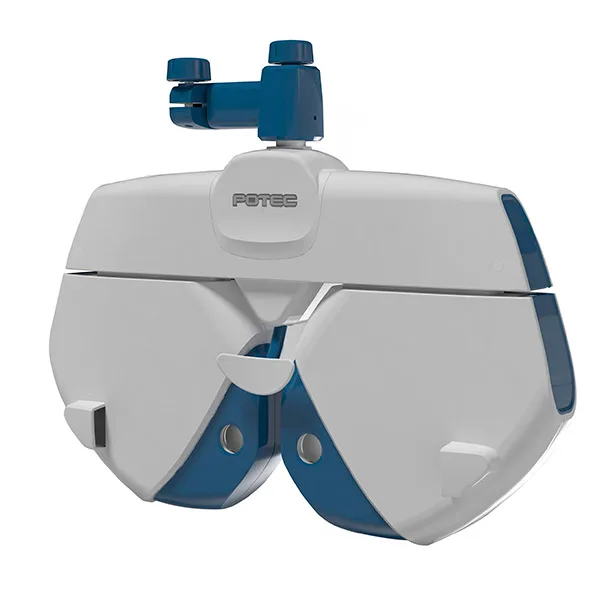

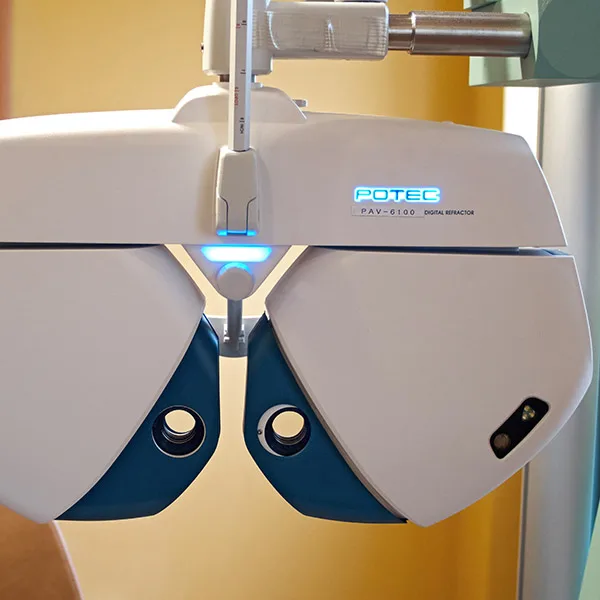

В упор для лба встроен детектор с индикаторной лампой: пока лоб прижат к упору, лампа погашена, а отход головы виден сразу. Сам упор перемещается вперёд и назад маховичком, поэтому вертексное расстояние выставляется под конкретного пациента. Контрольные окна размечены метками 12, 14, 16, 18 и 20 мм — расстояние от вершины роговицы до линзы проверяется глазом, без отдельных приспособлений.

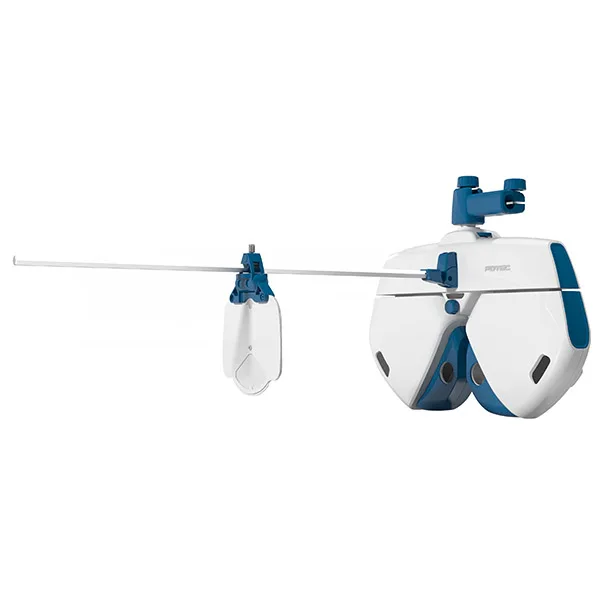

Для тестов на близи PAV-6100 разворачивает оптические блоки навстречу друг другу, так что взгляд пациента проходит через центры линз и не задевает их периферию, где возникает паразитный призматический эффект. Дистанция для близи выбирается от 350 до 700 мм с шагом 50 мм; межзрачковое расстояние при полной конвергенции регулируется в пределах 54–80 мм. Карта ближнего зрения крепится на линейке со шкалой в сантиметрах и дюймах и подсвечивается точечной лампой — слабое освещение текста не занижает результат.

Гетерофория оценивается штатными средствами прибора. Для метода фон Грефе служат две пары разделяющих призм: 6 пр. дптр основанием вверх перед правым глазом и 10 пр. дптр основанием внутрь перед левым, либо 3 пр. дптр основанием вниз справа и 10 пр. дптр основанием вверх слева. Для теста Мэддокса красный цилиндр ставится горизонтально перед правым глазом и вертикально перед левым; тест Шобера входит в набор диаграмм контроллера. Ротационная призма перекрывает 0–20 пр. дптр с шагом 0,1 / 0,5 / 2; её значение вводится в прямоугольных или полярных координатах.

Сферическая коррекция перекрывает −29,00…+26,75 дптр; в тестах с кросс-цилиндром и призмой рабочий интервал сужается до −19,00…+16,75 дптр. Шаг сферы выбирается из ряда 0,12 / 0,25 / 1 / 2 / 3 дптр, цилиндра — 0,25 / 1 / 2 / 3 дптр при пределе ±8,75 дптр. Ось цилиндра выставляется от 0 до 180° ступенями 1°, 5° и 15°. Расстояние между зрачками для дали — 48–80 мм, для близи на дистанции 35 см — 50–74 мм; правая и левая половины выставляются раздельно.

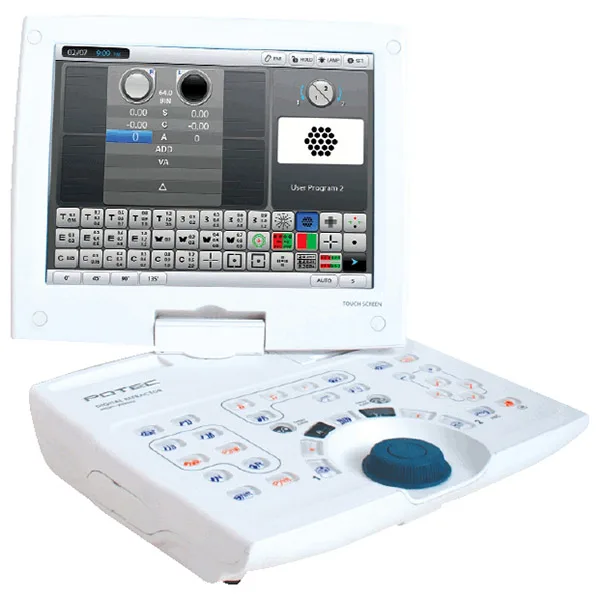

Кроме рабочего экрана контроллер показывает изображения для пациента: схематический разрез глаза, картину мира при разных аномалиях рефракции и то, как выглядит зрение после коррекции. Вместе со встроенными таблицами для близи это сокращает объяснения на приёме. Для монокулярной проверки при двух открытых глазах есть режим вуали плотностью от 0,00 до +9,00 дптр с заводской установкой +1,75 дптр.
