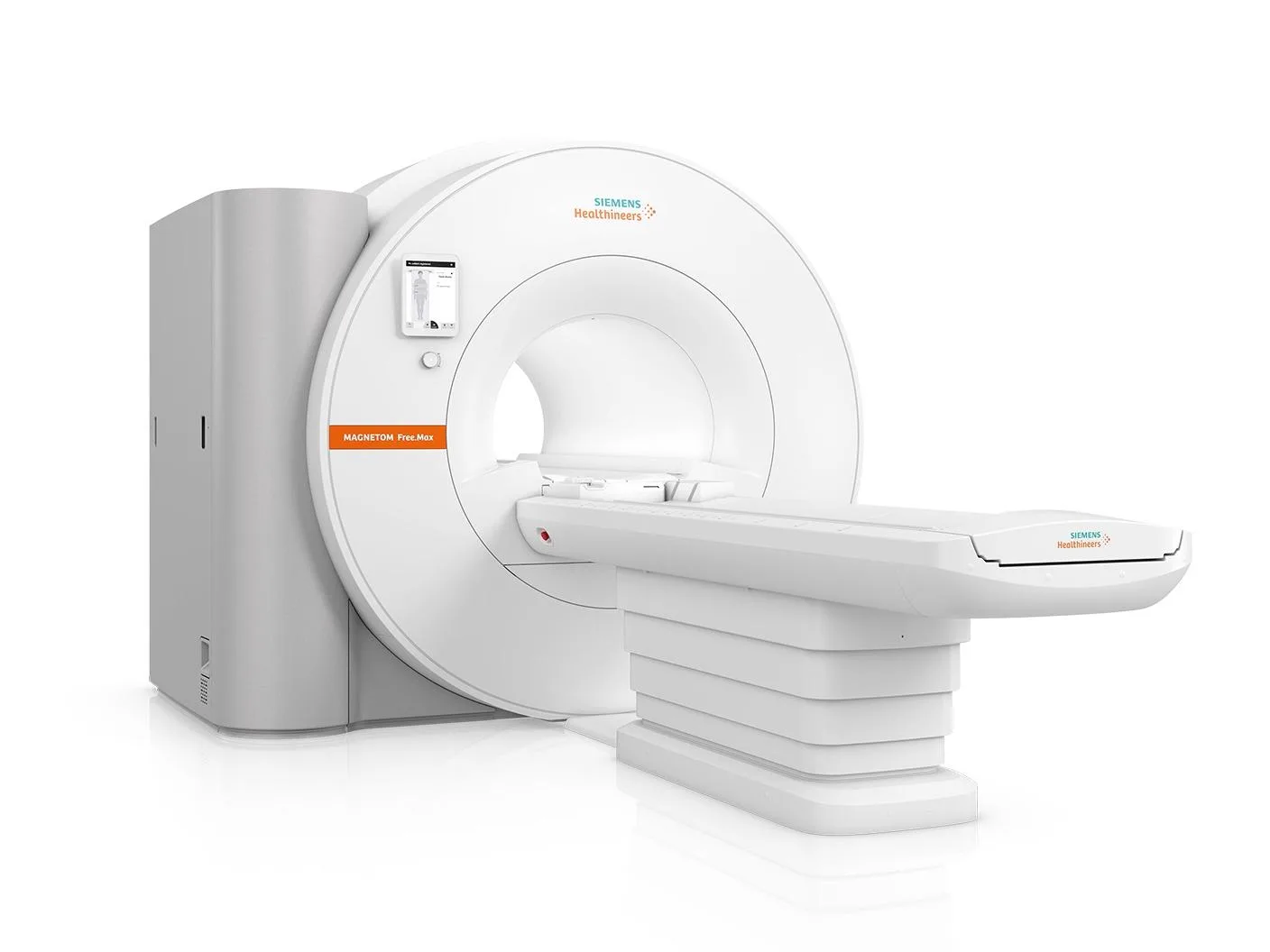

Siemens MAGNETOM Free.Max 0.55T

Name: Siemens MAGNETOM Free.Max 0.55T
Brand: Siemens Healthineers
Price: 71998999 RUB
Availability: InStock

МР-система 0,55 Тл с тоннелем 80 см — самым широким в отрасли. Технология DryCool оставляет в магните 0,7 литра гелия и снимает трубу квенча, а масса менее 3,2 тонн и площадь 24 м² позволяют разместить томограф там, где обычная МРТ не встаёт. Реконструкция Deep Resolve на нейросетях компенсирует низкое поле, а слабые артефакты от металла открывают визуализацию имплантатов и лёгких.

от71 998 999 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Экспертный
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Индукция магнитного поля, Тл: 0.55
Тип магнита: Сверхпроводящий
Тип контура: Закрытый

Характеристики

Класс: Экспертный
Страна изготовления: КНР (Китай)
Сегмент: Государственный, Частный
Индукция магнитного поля, Тл: 0.55
Тип магнита: Сверхпроводящий
Тип контура: Закрытый
Без расхода гелия: Да
Система охлаждения: Герметичный магнит, без долива гелия
Объём жидкого гелия, л: 0.7
Приёмные катушки: Contour S — 45 × 27 см, мелкие суставы, Contour M1 — 60 × 30 см, крупные суставы, Contour L — 63 × 42 см, брюшная полость, Катушка головы и шеи, Катушка позвоночника
Зона исследования: Всё тело
Области применения: Нейровизуализация, Позвоночник, Суставы, Опорно-двигательный аппарат, Брюшная полость, МР-ангиография, Лёгкие
Бесконтрастная МР-ангиография: Да
Подавление артефактов движения: Да
Импульсные последовательности: T2 TSE, T1 SE, T2 TSE Dark-Fluid, DWI b800 / b1000, EPI SWI, T2 BLADE (нечувствительная к движению), HASTE, T1 VIBE Dixon с CAIPIRINHA, T2w SPACE (МР-холангиопанкреатография) с Compressed Sensing, Time-of-Flight МР-ангиография, PD TSE с подавлением жира
Технологии ускорения сканирования: Параллельная визуализация, Compressed Sensing, Одновременное многосрезовое сканирование, Реконструкция на глубоком обучении
Реконструкция на глубоком обучении (DL): Да
Автоматическое позиционирование и планирование срезов: Да
Диаметр апертуры гентри, см: 80
Максимальный вес пациента, кг: 320
Минимальная высота стола, мм: 480
Минимальная площадь кабинета, м²: 24
Потребляемая мощность, кВт: 14.22
Условия эксплуатации: 18–22 °C, относительная влажность 40–60 %
Вес системы, кг: 4957
Поддержка DICOM 3.0: Да
Регистрационное удостоверение РФ: РЗН 2023/21204 от 27.09.2023, «Система магнитно-резонансной томографии MAGNETOM Free.Max с принадлежностями», изготовитель Siemens Shenzhen Magnetic Resonance Ltd. (КНР), заявитель ООО «Сименс Здравоохранение», статус «Действует»
Класс потенциального риска: 2а
Коды КТРУ: 26.60.12.131-00000046
Масса томографа (магнит, гентри, стол): менее 3200 кг
Транспортировочная высота: менее 2 м
Снижение объёма жидкого гелия: 99,95 % относительно классического магнита
Труба квенча: не требуется
Автоматическое контролируемое снятие поля: менее 0,5 часа
Возврат в работу после контролируемого снятия поля: менее 4 часов
Возврат в работу после аварийного отключения: менее 24 часов
Потребляемая мощность (выключено / готовность / сканирование): 7,01 / 9,07 / 14,22 кВт
Тепловыделение (готовность / сканирование): менее 9,07 / 14,22 кВт
Уровень шума: 87,7 дБ(А) эквивалентный за 8 ч, максимум 115,0 дБ(А)
Время включения/выключения: 6,5 минуты
Охлаждение: штатно вода/воздух, опционально вода
Экранирование: активно экранированные магнит и градиенты; при необходимости РЧ-кабина с затуханием 90 дБ
Ускорение позиционирования пациента: около 30 % (BioMatrix Select&GO, 11 анатомических зон)

Особенности

Тоннель 80 см — самый широкий в отрасли

Восемьдесят сантиметров — это на 10 см больше «широкого» тоннеля премиальных систем 1,5 Тл и на 20 см больше классических 60 см. Разница ощущается сразу: пациент с клаустрофобией видит вокруг себя свободное пространство, крупному пациенту не упираются плечи, а персоналу проще уложить человека, который не может лежать прямо. Стол выдерживает до 320 кг и опускается до 48 см — на такую высоту пациента пересаживают с кресла-коляски без подъёмника. Эти цифры определяют, кого клиника вообще сможет отправить на МРТ.

DryCool: 0,7 литра гелия и никакой трубы квенча

Обычный сверхпроводящий магнит живёт в ванне на сотни литров жидкого гелия, требует трубы квенча наружу и заправок в течение срока службы. В MAGNETOM Free.Max применена технология DryCool: магнит герметичен на весь срок службы и содержит 0,7 литра гелия — на 99,95 % меньше. Дозаправки не нужны, труба квенча не нужна, а значит отпадает часть строительных работ и согласований. При длительном отключении питания система сама плавно снимает поле менее чем за полчаса, а после восстановления электроснабжения выходит в рабочий режим меньше чем за четыре часа.

24 м², 3,2 тонны, высота при перевозке меньше 2 м

Полная занимаемая площадь комплекса — 24 м², масса томографа менее 3,2 тонн. Транспортировочная высота меньше двух метров: аппарат проходит существующими коридорами и дверными проёмами, без разбора стен и подъёма краном через кровлю. В действующей больнице под МРТ обычно приходится искать помещение на первом этаже с отдельным подъездом, а здесь подходит кабинет в общем корпусе. Полная масса изделия со всеми шкафами — около 4957 кг.

Deep Resolve: нейросеть вместо запаса поля

Низкое поле означает меньше сигнала, и компенсируется это цифровой обработкой. Deep Resolve — реконструкция на глубоком обучении: алгоритм целенаправленно подавляет шум и повышает резкость, за счёт чего серию можно снять быстрее при том же качестве. T2-взвешенная серия с обычной реконструкцией даёт воксель 0,9 × 0,9 × 4,0 мм за 5:16, а Deep Resolve Gain & Sharp — 0,5 × 0,5 × 4,0 мм за 3:48. К этому добавлены штатные для платформы ускорители: параллельная визуализация, Simultaneous Multi-Slice, Compressed Sensing и CAIPIRINHA.

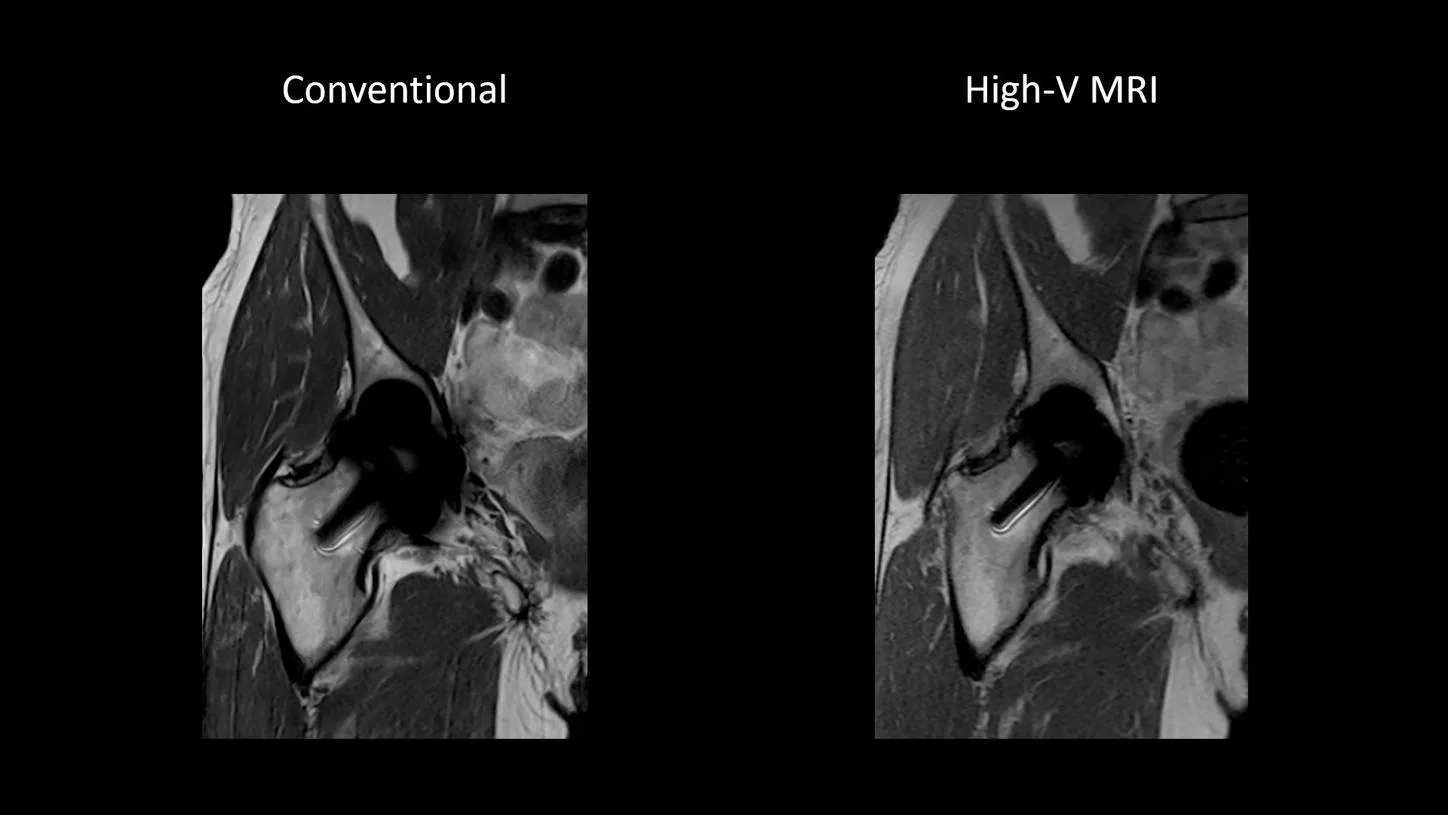

High-V MRI: физика поля 0,55 Тл

Технология High-V MRI построена на физических свойствах поля 0,55 Тл. Чем ниже поле, тем слабее артефакты магнитной восприимчивости: на границе «ткань — воздух» меньше выпадений сигнала, а вокруг металлических имплантатов меньше искажений. Отсюда два направления, которые для 1,5 и 3 Тл традиционно проблемные, — визуализация лёгких и исследования пациентов с эндопротезами. Ниже и удельная поглощённая мощность: энергия поглощения растёт как квадрат поля, поэтому «тяжёлые» по SAR протоколы здесь свободнее.

Клиническая рутина на 0,55 Тл

Готовые наборы протоколов по трём основным направлениям.

нейро: T2 TSE и T1 SE с вокселем 0,4 мм за 2:50, T2 Dark-Fluid, DWI b1000, EPI SWI, TOF-ангиография 0,5 мм изотропно; полное исследование головы — 16:11
костно-мышечная система: PD TSE с подавлением жира, воксель 0,3 × 0,3 × 3,0 мм за 1:51–3:13 на серию за счёт Deep Resolve и Simultaneous Multi-Slice; исследование сустава — 10:49
брюшная полость: HASTE, T2 BLADE с подавлением жира и без, DWI b800, T1 VIBE Dixon с CAIPIRINHA — весь объём за одну задержку дыхания; МР-холангиопанкреатография T2w SPACE с Compressed Sensing и ускорением 6,5 за 4:21

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 1

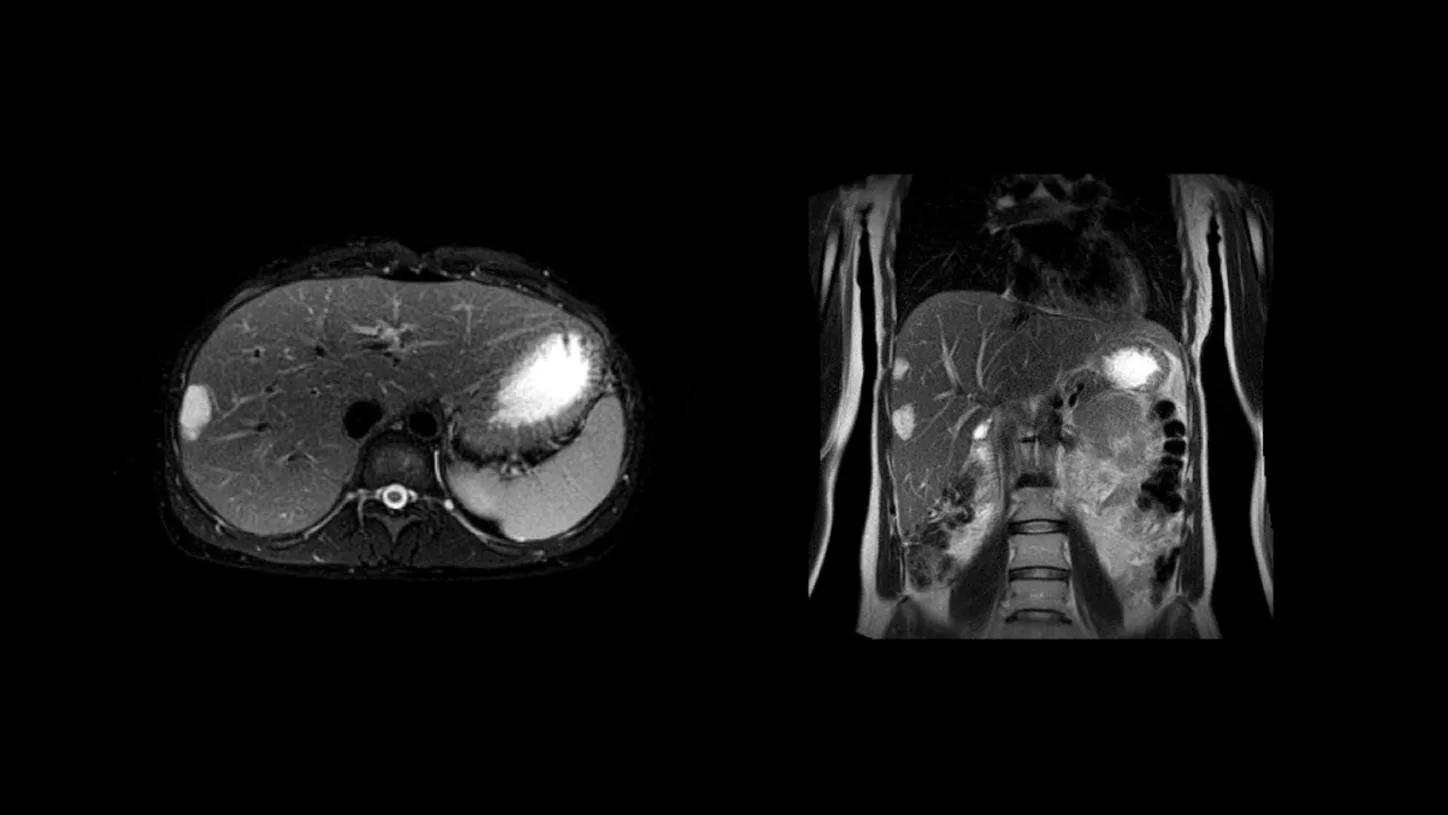

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 2

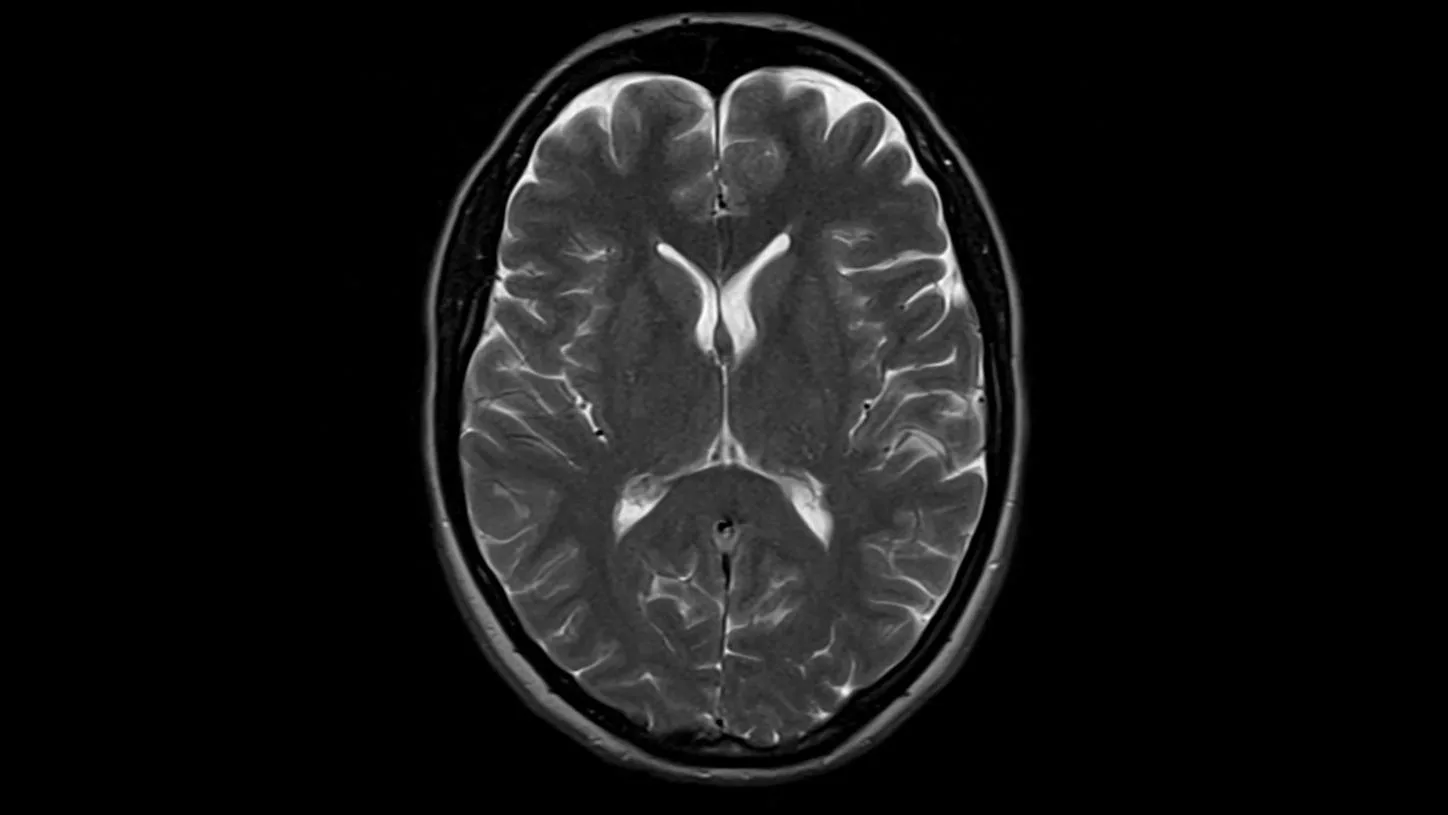

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 3

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 4

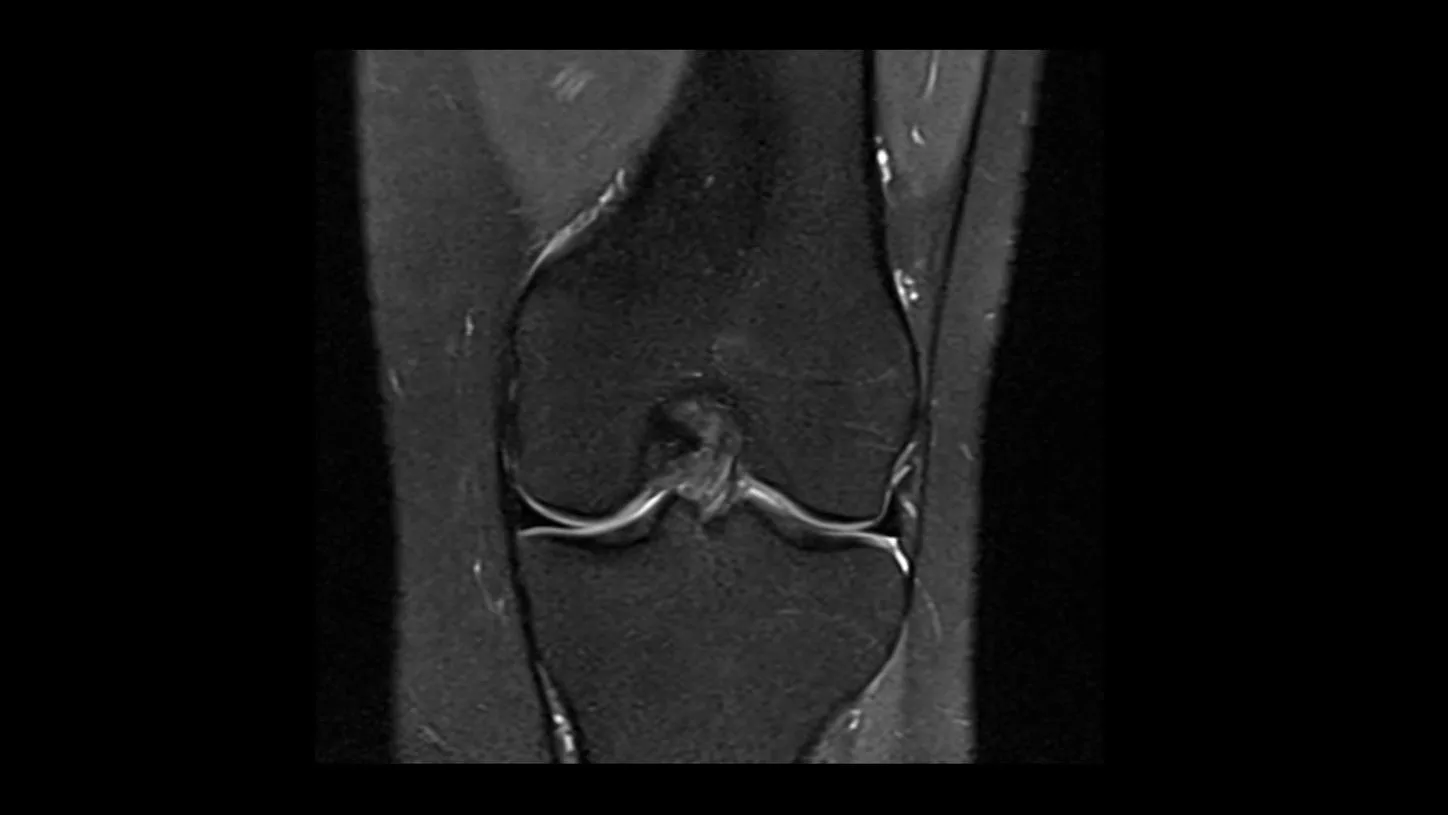

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 5

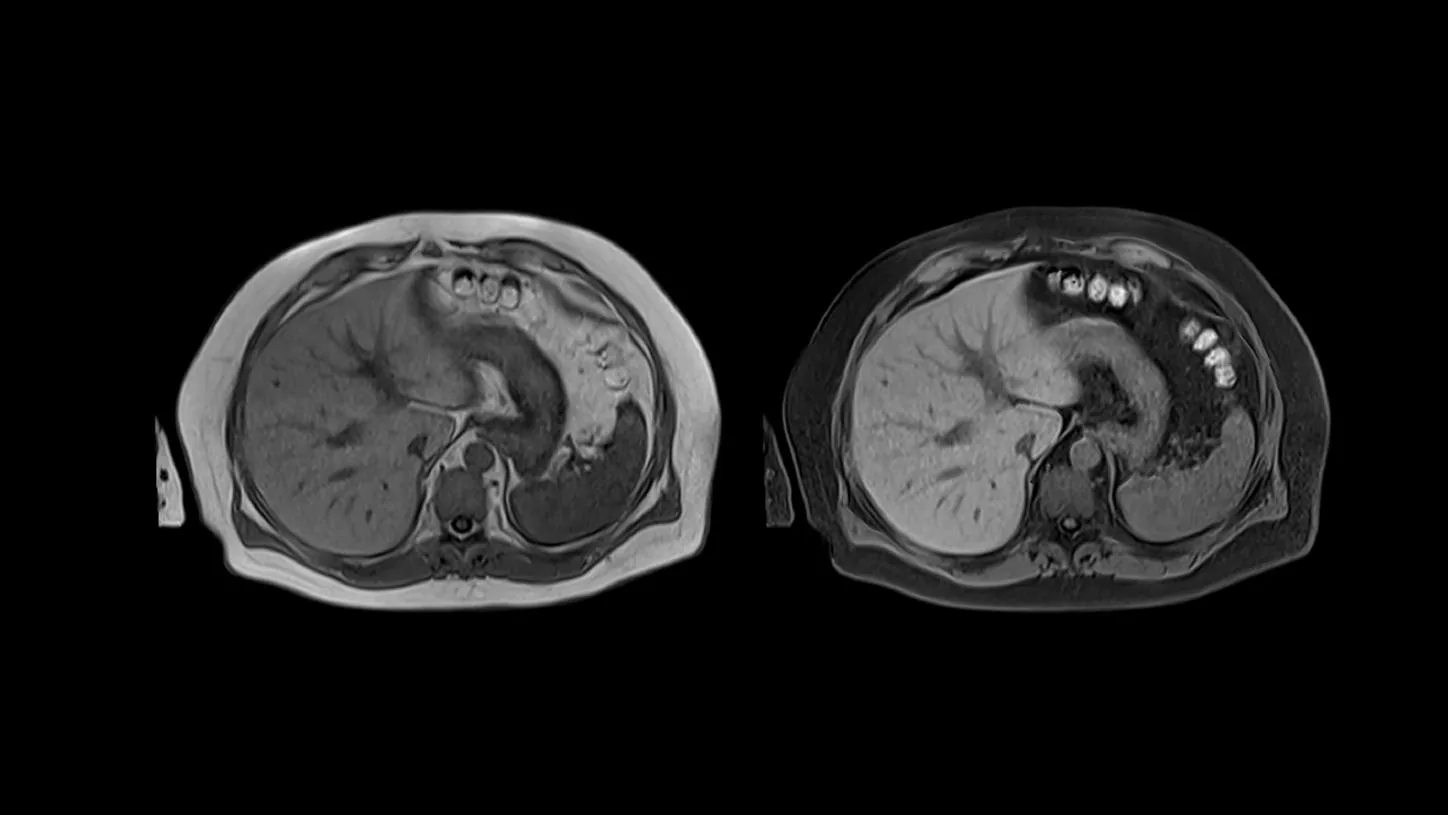

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 6

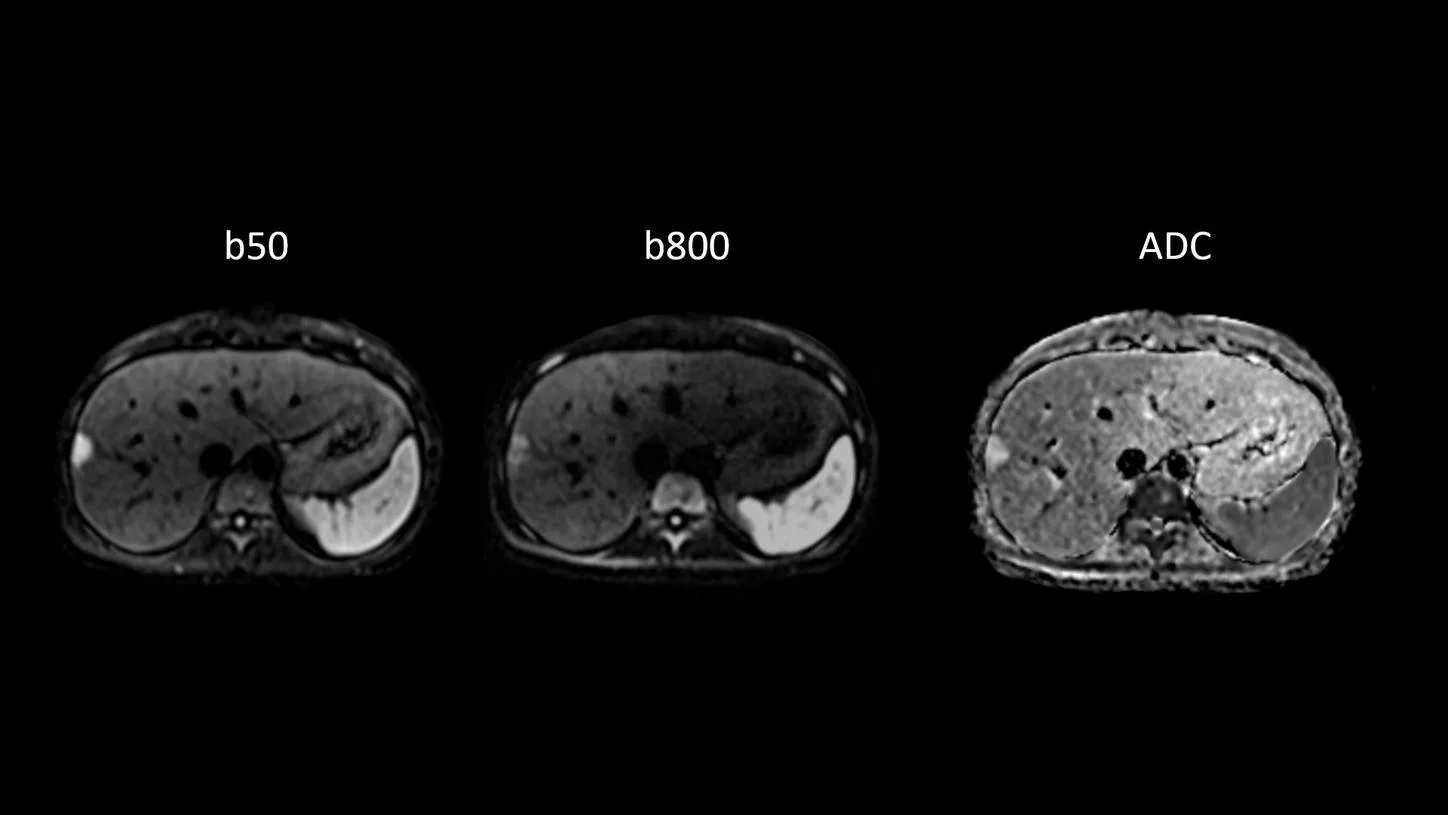

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 7

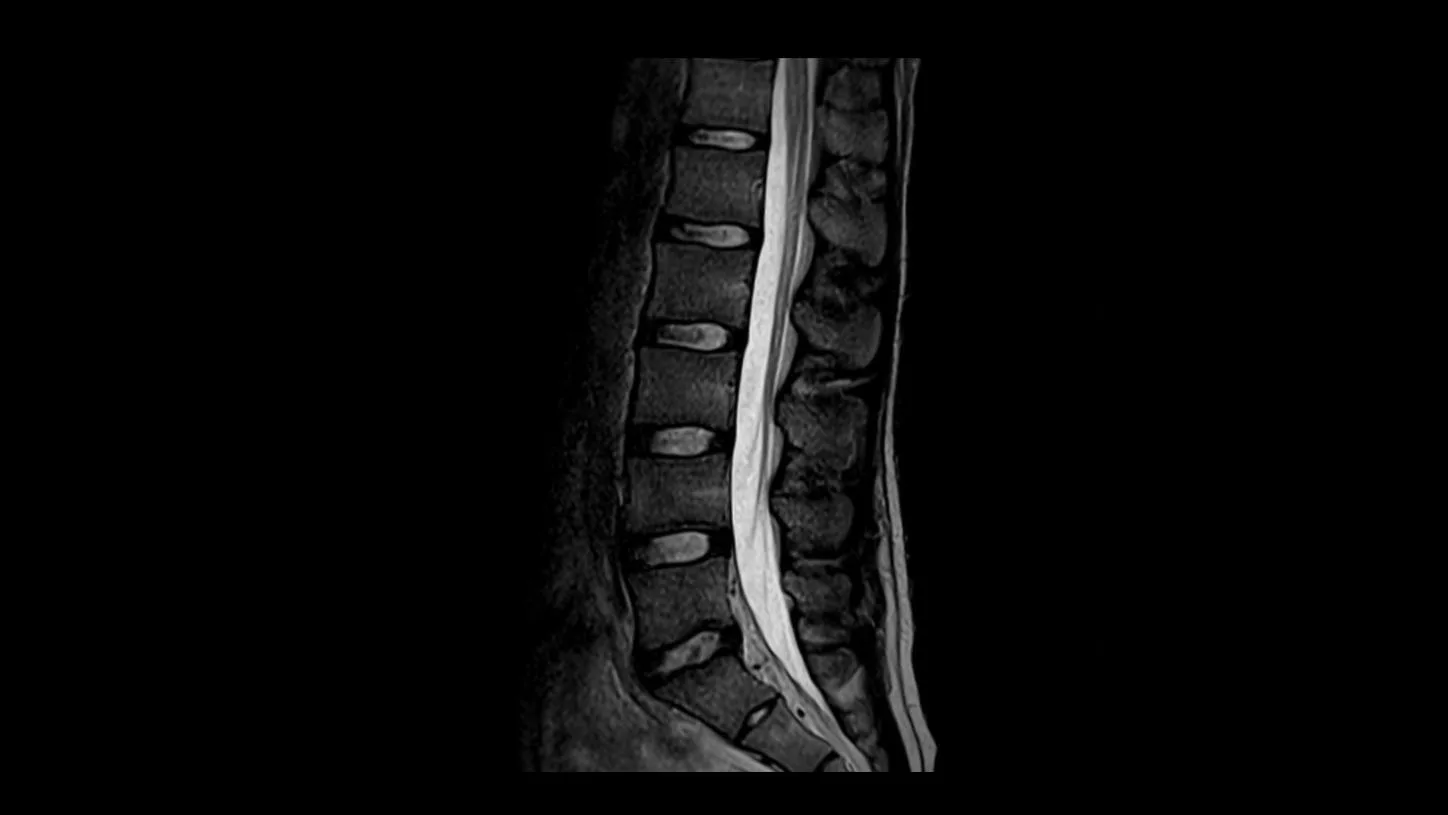

Siemens MAGNETOM Free.Max 0.55T — Клиническая рутина на 0,55 Тл — фото 8

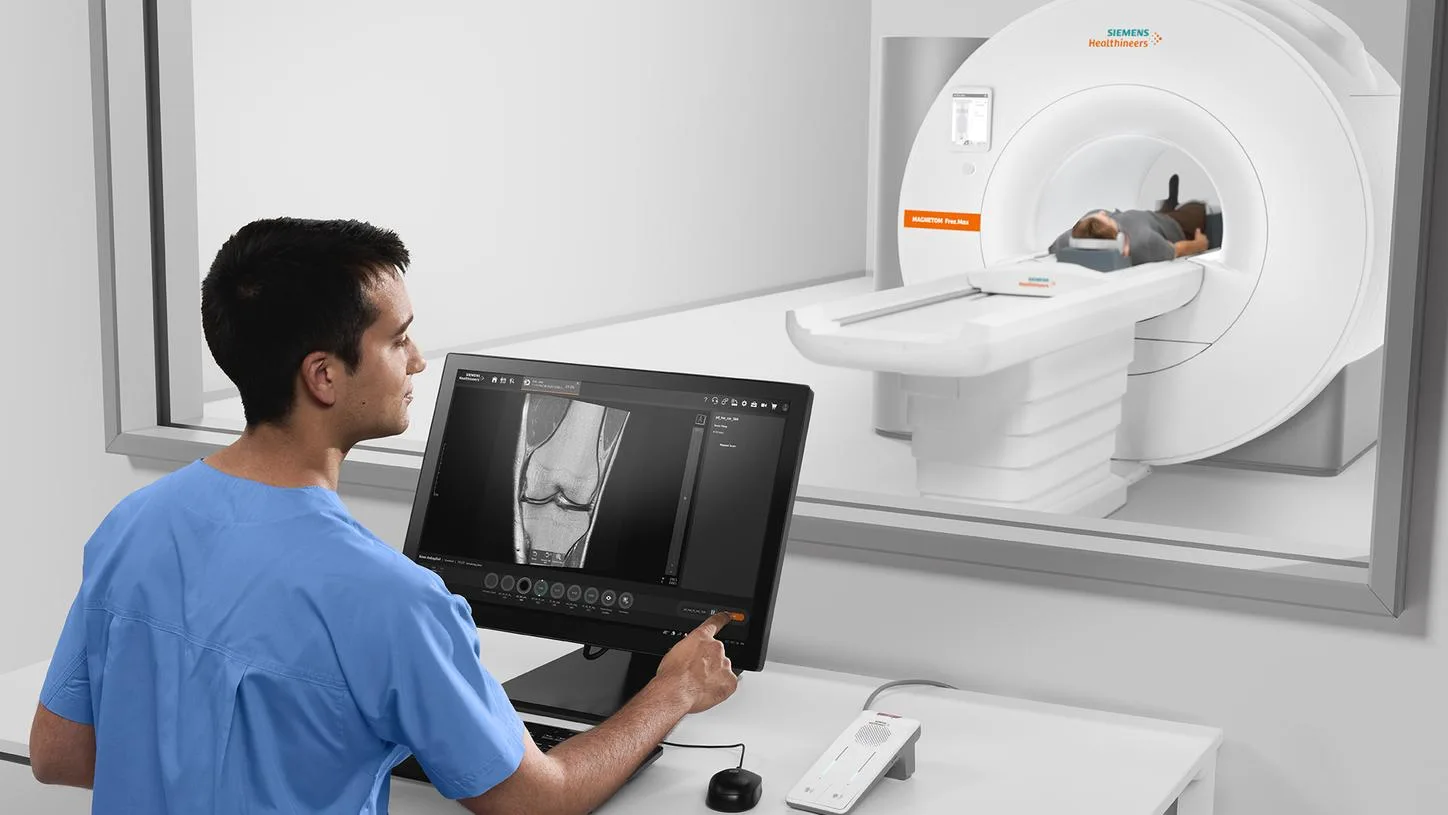

myExam Companion и BioMatrix Select&GO

Укладка и настройка — то место, где результат зависит от опыта конкретного оператора. BioMatrix Select&GO сводит позиционирование к одному касанию: система сама выводит нужную область тела в изоцентр, поддерживается одиннадцать анатомических зон, укладка ускоряется примерно на 30 %. Пакет myExam Companion поставляется в трёх вариантах — Autopilot (максимальная автоматизация), Assist (гибкая поддержка) и Cockpit (настройки под пользователя). Если требуется помощь эксперта, syngo Virtual Cockpit подключает удалённого специалиста прямо в рабочее пространство оператора.

Катушки Contour: три размера вместо десятка

Вместо жёстких катушек под каждую анатомию у Free.Max три гибкие катушки-«одеяла», которые укладываются по телу.

Contour S — 45 × 27 см, мелкие суставы и небольшие области
Contour M1 — 60 × 30 см, крупные суставы
Contour L — 63 × 42 см, брюшная полость и большие объёмы

Подход снимает вопрос «какую катушку взять»: одна и та же накрывает несколько задач, укладка становится быстрее, а число замен катушек между сериями падает.

Стоимость владения

Экономика собирается из нескольких независимых слагаемых. Установка дешевле: нет трубы квенча, меньше площадь, легче доставка. Эксплуатация дешевле: потребление 7,0 кВт в покое, 9,1 кВт в режиме готовности и 14,2 кВт при сканировании, гелий не покупается вовсе. Обслуживание дешевле за счёт удалённого сервисного подключения томографа. Автоматизация myExam Companion и ускорение High-V MRI повышают пропускную способность — тот же аппарат закрывает больше исследований в смену.

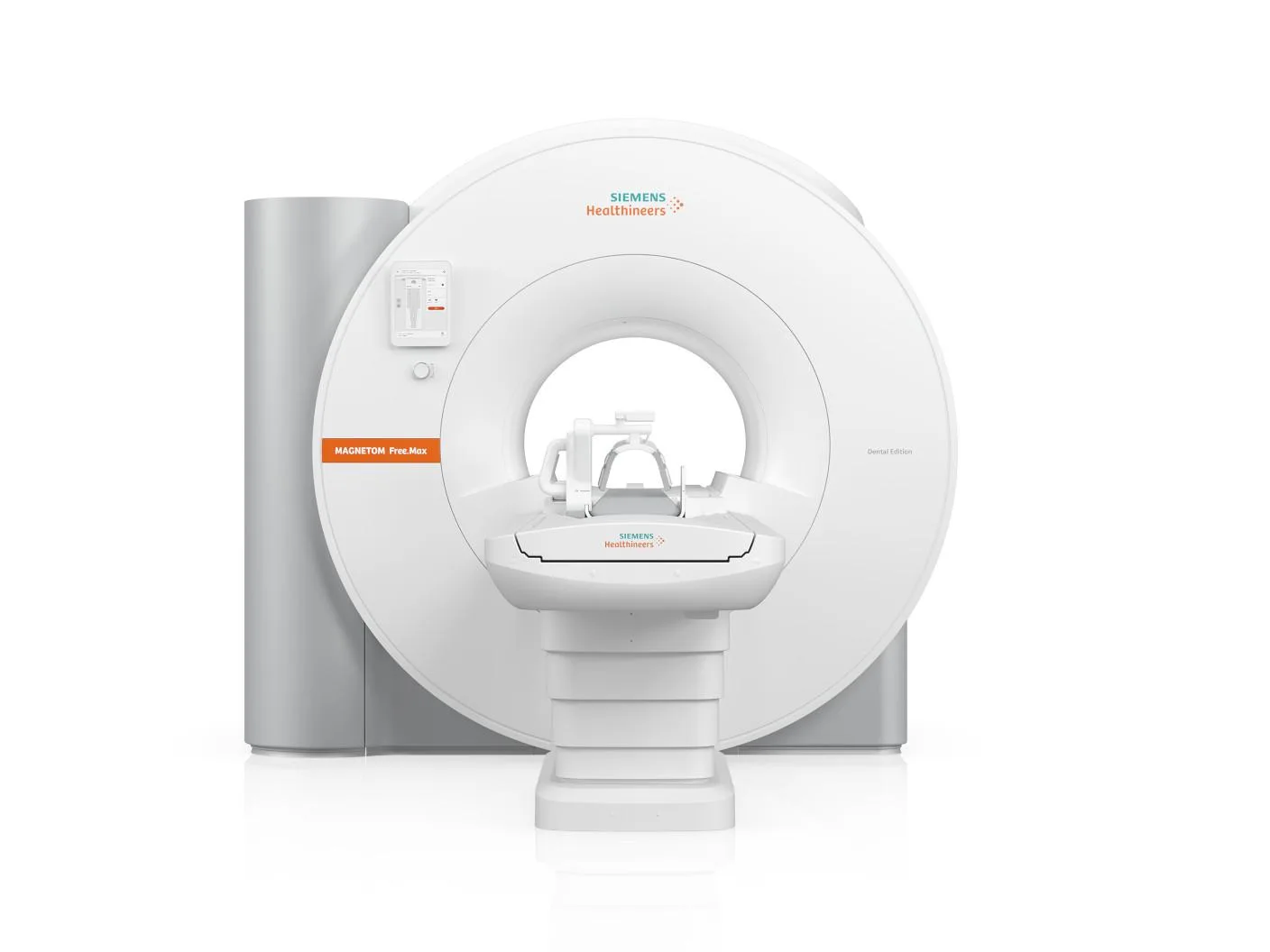

Отдельное исполнение: Dental Edition

Помимо базовой конфигурации Siemens Healthineers выпускает исполнение MAGNETOM Free.Max Dental Edition — то же поле 0,55 Тл и тот же тоннель 80 см, но с оснасткой и протоколами для челюстно-лицевой области. На снимке ниже — именно это исполнение, оно узнаётся по фиксирующей рамке на столе и надписи Dental Edition на кожухе. В российских поставках базовой машины эта оснастка не подразумевается — уточнять комплектацию нужно отдельно.
