Аз-300

Name: Аз-300
Brand: НПФ «Аз»

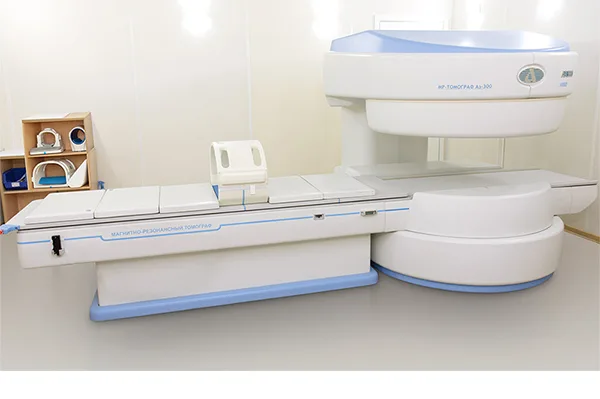

Российский низкопольный томограф открытого типа: постоянный магнит 0,31 Тл на одной колонне, доступ к пациенту в секторе 330°, приёмные катушки без кабелей и разъёмов. Криогенного хозяйства нет — гелий не расходуется, а потребление держится в пределах нескольких киловатт.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Россия
Сегмент: Государственный, Частный
Индукция магнитного поля, Тл: 0.31
Тип магнита: Постоянный
Тип контура: Открытый
Конструкция магнита: C-образный

Характеристики

Страна изготовления: Россия
Сегмент: Государственный, Частный
Индукция магнитного поля, Тл: 0.31
Тип магнита: Постоянный
Тип контура: Открытый
Конструкция магнита: C-образный
Без расхода гелия: Да
Масса магнитной системы, кг: 17000
Пиковая мощность РЧ-усилителя, кВт: 5
Число катушек в линейке: 13
Приёмные катушки: Для головы (бескабельная), Для шеи (бескабельная), Голова-шея (бескабельная), Для спины (бескабельная), Для тела S (бескабельная), Для тела M (бескабельная), Для тела L (бескабельная), Для тела XL (бескабельная), Для колена (бескабельная), Для стопы (бескабельная), Для кисти, Для локтевого сустава, Для плечевого сустава
Зона исследования: Всё тело
Области применения: Нейровизуализация, Позвоночник, Суставы, Опорно-двигательный аппарат, МР-ангиография, Брюшная полость, Малый таз, Онкология, Педиатрия
Импульсные последовательности: Спиновое эхо SE 2D/3D, Многоэховые последовательности TSE 2D/3D, ME, Градиентное эхо GE 2D/3D (IP-OP, T2*, MTC), Инверсия-восстановление STIR, FLAIR, IR, Эхопланарная томография, Сверхбыстрые HASTE, SSFSE, МР-ангиография TOF 2D/3D, DIXON WFS (разделение воды и жира)
Максимальное поле обзора (FOV), см: 40
Минимальная толщина среза, мм: 1
Максимальная матрица изображения: 1024 × 1024
Минимальная площадь кабинета, м²: 16
Экранирующая РЧ-комната в комплекте: Да
Электропитание: ~380 В, 50 Гц
Потребляемая мощность, кВт: 4
Поддержка DICOM 3.0: Да
Число рабочих станций: 3
Удалённое сервисное обслуживание: Да
Русскоязычный интерфейс: Да
Коды КТРУ: 26.60.12.131-00000031
Угол доступа к пациенту: 330°
Однородность магнитного поля: 4 ppm
Высота пространства для пациента: от 0,4 м
Время переключения градиентного поля: не хуже 0,4 мс
Матрица сканирования: 512 × 512
Минимальная толщина среза в 2D: 2 мм
Поле обзора: 100–400 мм
Длительность одного исследования: 10–20 мин в зависимости от режима
Расчётная пропускная способность: около 7500 пациентов в год при семидневной неделе
Требования к помещениям: процедурная от 16 м², операторская от 6 м², техническая до 6 м²
Печать изображений: DICOM-камера сухой печати Sony, плёнка 4 форматов, одновременная загрузка 2 форматов
Комфорт и безопасность пациента: двусторонняя связь, видеонаблюдение, тревожная кнопка

Особенности

Одноколонный магнит 0,31 Тл и доступ 330°

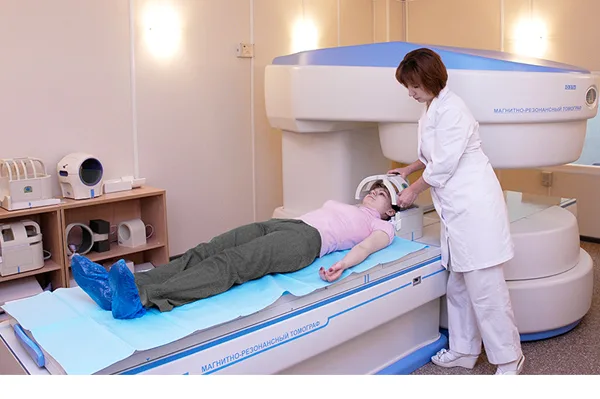

Магнитная система постоянная, поле направлено вертикально и составляет 0,31 Тл. В обновлённой серии колонна одна — та же конструкция, что у старшей модели Аз-360, — и за счёт неё угол доступа к пациенту доведён до 330°: к столу можно подойти практически с любой стороны, и человек остаётся на виду, а не внутри тоннеля. Открытая геометрия снимает вопрос клаустрофобии, позволяет уложить крупного пациента и обследовать ребёнка в присутствии родителя без седации. Высота пространства для пациента — от 0,4 м.

Катушки без кабелей и разъёмов

Большая часть приёмных катушек серии «Аз» работает по запатентованной технологии беспроводной передачи МР-сигнала: катушку не подключают к томографу, её просто кладут на стол. Кабели и контактные разъёмы — самый изнашиваемый узел обычного МРТ: десятки подключений в день со временем оборачиваются падением соотношения «сигнал/шум», артефактами и дорогим ремонтом. Здесь этих соединений нет вовсе, поэтому качество изображений не деградирует с возрастом аппарата, а лаборант тратит на подготовку пациента меньше времени. Кабельными остаются только несколько суставных катушек.

Программный комплекс «Азимут»

Интерфейс русскоязычный, рассчитанный на работу врача, а не на перевод с английского. Набор импульсных последовательностей стандартный для класса: спиновое эхо 2D/3D, многоэховые последовательности (TSE, ME), градиентное эхо (IP-OP, T2*, MTC), инверсия-восстановление (STIR, FLAIR, IR), эхопланарная томография и сверхбыстрые HASTE/SSFSE. Отдельно реализованы методики подавления артефактов — разделение воды и жира, коррекция дыхания, перистальтики, тока жидкости и движения головой по радиальной схеме сбора.

Готовые пакеты клинических протоколов

Протоколы поставляются готовыми под конкретные задачи, а не только «конструктором»:

сосуды шеи и головного мозга — TOF 2D/3D;
неврология: головной и спинной мозг целиком, черепно-мозговые нервы;
позвоночник и крупные суставы;
поиск метастазов с высокой чувствительностью — STIR и T1 в фазе и противофазе;
органы брюшной полости и забрюшинного пространства, холангиопанкреатография и урография;
органы малого таза;
исследования тела с коррекцией движения, не требующие задержки дыхания;
детские протоколы.

Собственные протоколы врач может собрать сам.

Тринадцать приёмных катушек

Комплект закрывает и рутинную неврологию, и ортопедию: голова, шея, голова-шея, спина, тело в четырёх типоразмерах (S, M, L, XL), колено, стопа, кисть, локтевой и плечевой суставы. Тело- и суставные катушки многоканальные, приём ведётся многоканальной системой — от этого напрямую зависит соотношение «сигнал/шум» на низком поле.

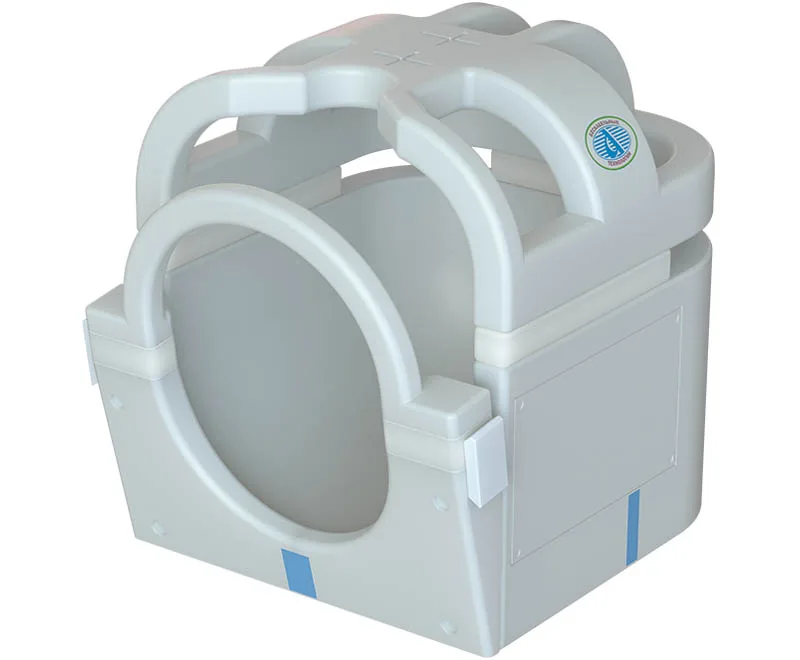

Аз-300 — Тринадцать приёмных катушек — фото 2

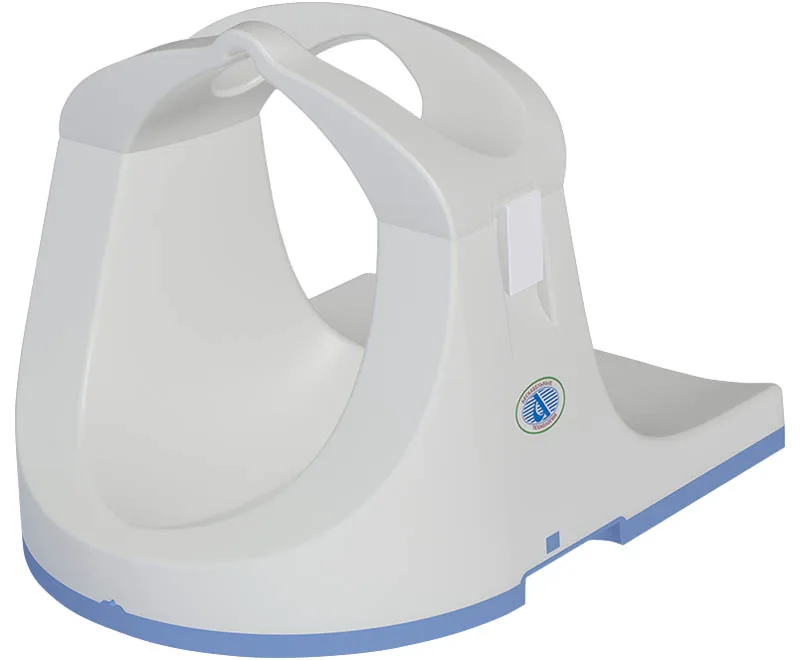

Аз-300 — Тринадцать приёмных катушек — фото 3

Аз-300 — Тринадцать приёмных катушек — фото 4

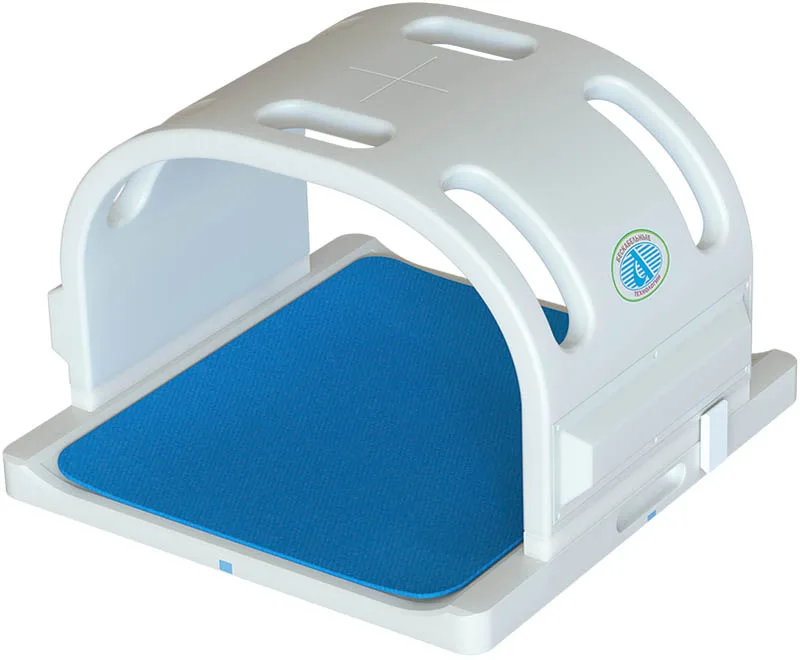

Аз-300 — Тринадцать приёмных катушек — фото 5

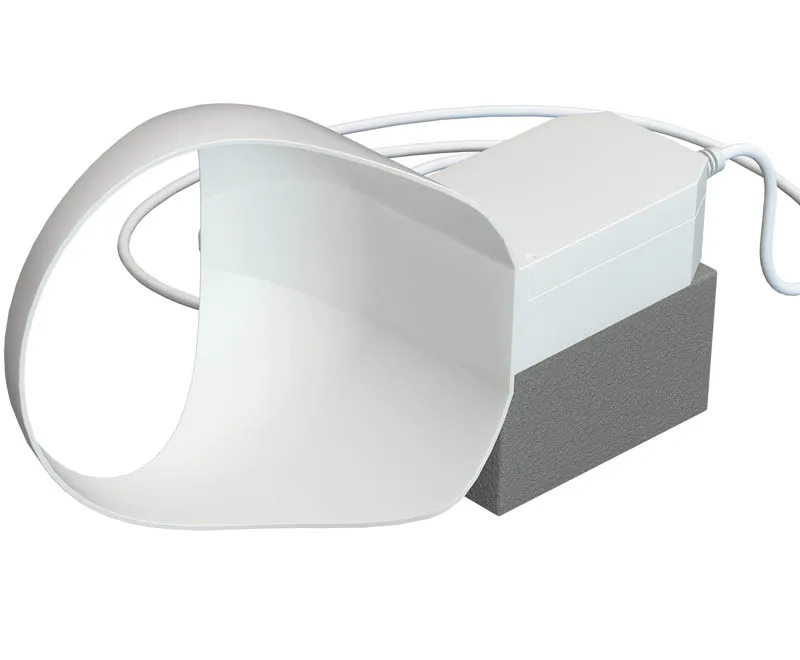

Аз-300 — Тринадцать приёмных катушек — фото 6

Рутинный поток амбулаторного центра

Система спроектирована под поток, а не под единичные сложные случаи: одно исследование занимает от 10 до 20 минут в зависимости от режима, а расчётная пропускная способность одного аппарата при семидневной неделе — порядка 7500 пациентов в год. Ограничений по времени работы у постоянного магнита нет, обследовать можно круглосуточно. Все томографы серии оснащены двусторонней связью с пациентом, видеонаблюдением и тревожной кнопкой.

Ни гелия, ни водяного охлаждения

Постоянному магниту не нужны криостат, компрессор и дозаправки гелием, а вместе с ними исчезает и замена изнашиваемых узлов криосистемы. Водяного охлаждения система тоже не требует. Потребление в стандартном режиме — 3-4 кВт, больше чем на порядок ниже, чем у сверхпроводящего томографа, и обычно не требует модернизации электрических сетей центра. Эксплуатация обходится ощутимо дешевле, чем у сверхпроводящей системы.

Что входит в поставку

три рабочие станции в локальной сети, база пациентов и изображений;
DICOM-камера сухой печати Sony с плёнкой четырёх форматов и одновременной загрузкой двух;
система компенсации электромагнитных помех и монтаж радиочастотного экрана процедурной;
прецизионное кондиционирование — постоянному магниту нужна стабильная температура в кабинете;
система удалённой диагностики: состояние аппарата и снимки доступны инженерам сервисной службы по сети;
источники бесперебойного питания.

Под кабинет нужны процедурная от 16 м², операторская от 6 м² и техническая до 6 м².
