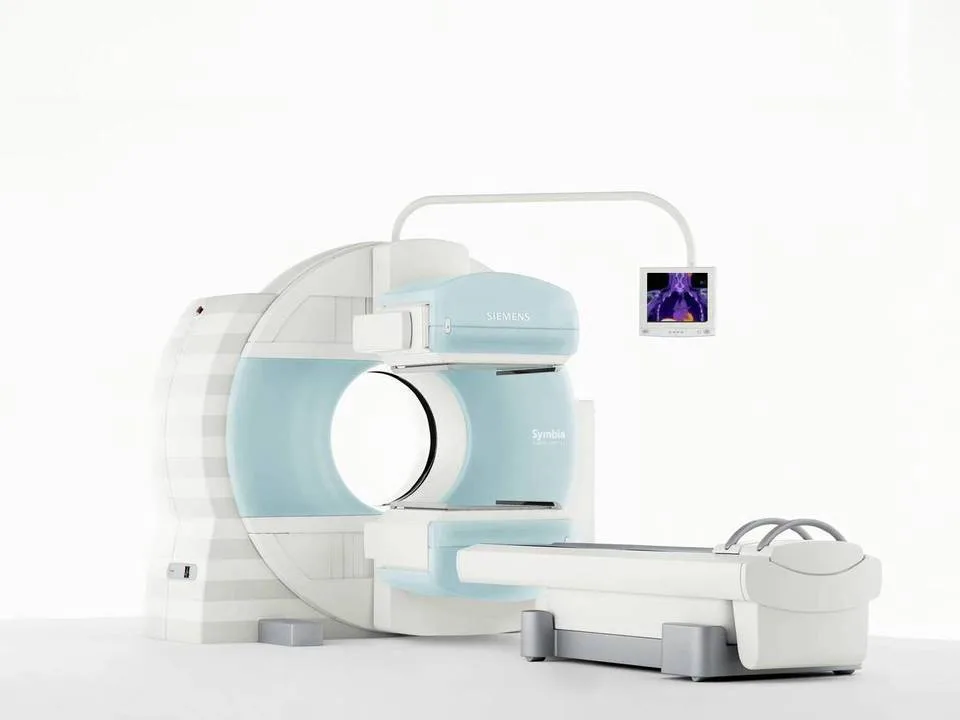

Siemens Healthineers Symbia T Series

Name: Siemens Healthineers Symbia T Series
Brand: Siemens Healthineers

Гибридная система ОФЭКТ/КТ с двумя детекторами и спиральным компьютерным томографом в трёх исполнениях — Symbia T2, T6 и T16 с 2, 6 и 16 срезами за оборот. Детекторы с полем зрения 53,3 × 38,7 см, кристалл 3/8 или 5/8 дюйма, автоматическая смена коллиматоров и кардиологическая технология IQ•SPECT.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Премиальный
Страна изготовления: США
Тип системы: ОФЭКТ/КТ
Число детекторов ОФЭКТ: 2
Толщина кристалла: 9,5 мм (3/8″) или 15,9 мм (5/8″)
Поле зрения детектора: 53,3 × 38,7 см (диагональ 65,9 см)

Характеристики

Класс: Премиальный
Страна изготовления: США
Тип системы: ОФЭКТ/КТ
Число детекторов ОФЭКТ: 2
Толщина кристалла: 9,5 мм (3/8″) или 15,9 мм (5/8″)
Поле зрения детектора: 53,3 × 38,7 см (диагональ 65,9 см)
Чувствительность системы: 202 имп/мин на мкКи с кристаллом 3/8″ и 225 имп/мин на мкКи с 5/8″ (LEHR, 10 см)
Число коллиматоров в комплекте: 2
Автоматическая смена коллиматоров: Да
Режимы сбора данных: ОФЭКТ, ОФЭКТ/КТ, Сканирование всего тела, С ЭКГ-синхронизацией
Напряжения на трубке КТ, кВ: 80, 110, 130
Модуляция дозы КТ: Да
Апертура тоннеля, мм: 700
Нагрузка на стол, кг: 227
Монитор наблюдения за пациентом: Да
Области применения: Кардиология, Онкология, Костно-мышечная система
Автоматический контроль качества: Да
Коды КТРУ: 26.60.11.111-00000028, 26.60.11.111-00000027, 26.60.11.111-00000026, 26.60.11.111-00000029
Регистрационное удостоверение: ФСЗ 2008/01190 (ЕРУЛ Г004-00110-00/02933334; переоформлено 17.12.2025) — «Система комбинированная однофотонной эмиссионной и рентгеновской компьютерной томографии Symbia T2 с принадлежностями»; ФСЗ 2008/01191 (ЕРУЛ Г004-00110-00/02924603; переоформлено 17.12.2025) — то же для Symbia T6; ФСЗ 2009/05375 (ЕРУЛ Г004-00110-00/02933034; переоформлено 08.12.2025) — то же для Symbia T16; изготовитель Siemens Medical Solutions USA, Inc., США
Исполнение: Стационарное
Название по РУ: Система комбинированная однофотонной эмиссионной и рентгеновской компьютерной томографии Symbia T2 / Symbia T6 / Symbia T16 с принадлежностями
Срезов КТ по исполнениям: 2 (Symbia T2), 6 (Symbia T6), 16 (Symbia T16)
Мощность генератора КТ: 40 кВт (T2), 50 кВт (T6 и T16)
Минимальное время оборота КТ: 0,8 с (T2), 0,6 с (T6), 0,5 с (T16)
Временное разрешение КТ: 400 мс (T2), 150 мс (T6), 125 мс (T16)
Поле сканирования КТ: 50 см
Рентгеновская трубка: DURA 352 MV (T2), DURA 422 MV (T6 и T16)
Теплоёмкость анода: 3,5 млн тепловых единиц (T2), 5,0 млн (T6 и T16)
Ток трубки: 30-240 мА (T2), 20-345 мА (T6 и T16)
Расстояние между полями зрения ОФЭКТ и КТ: 136 см
Собственное пространственное разрешение (FWHM в CFOV): не более 3,8 мм с кристаллом 3/8″ и 4,5 мм с 5/8″
Собственное энергетическое разрешение (FWHM в CFOV): не более 9,9 %
Максимальная скорость счёта: 310 тыс. имп/с
Фотоэлектронные умножители: 59 шт. (53 диаметром 7,6 см и 6 диаметром 5,1 см)
Скорость вращения детекторов: 0,03-3,0 об/мин, точность 0,1°
Габариты гентри (В × Ш × Г): 225 × 231 × 203 см
Масса гентри без коллиматоров высоких энергий: 3113 кг
Стол пациента: длина 248 см, ход по высоте 53,3-119,4 см, дека из углеродного волокна 15 мм, длина сканирования всего тела до 200 см
Сменные деки: педиатрическая, для маммосцинтиграфии, для планирования лучевой терапии
Коллиматоры серии BiCore: LEHS, LEAP, LEHR, LEUHR, LEFB (низких энергий), ME (средних), HE (высоких), EHE (сверхвысоких), SMARTZOOM, пинхол
Минимальные размеры процедурной: 373 × 630 см без пультовой
Электропитание: три фазы 380-480 В, 50/60 Гц; 46,2 кВ·А (T2), 72,2 кВ·А (T6 и T16)
Место производства: Molecular Imaging, Hoffman Estates, Иллинойс, США

Особенности

ОФЭКТ и диагностический КТ в одном гентри

Гентри объединяет двухдетекторную гамма-камеру и спиральный компьютерный томограф: функциональное и анатомическое исследование выполняются за одну укладку, без переезда пациента и без ошибок совмещения серий. Расстояние между полями зрения ОФЭКТ и КТ — 136 см, апертура тоннеля 70 см, поле сканирования КТ 50 см. КТ здесь не только корректирует поглощение — на исполнениях T2, T6 и T16 это полноценная диагностическая подсистема с собственным генератором и трубкой.

Три исполнения КТ: 2, 6 и 16 срезов

Линейка разводится компьютерным томографом:

Symbia T2 — 2 среза за оборот, время оборота 0,8-1,5 с, генератор 40 кВт, трубка DURA 352 MV;
Symbia T6 — 6 срезов, оборот 0,6-1,5 с, генератор 50 кВт, трубка DURA 422 MV;
Symbia T16 — 16 срезов, оборот 0,5-1,5 с, генератор 50 кВт, временное разрешение до 125 мс, скорость реконструкции до 16 изображений в секунду.

Детекторная часть ОФЭКТ, стол и коллиматоры у трёх исполнений одинаковы, поэтому выбор сводится к требуемой скорости и глубине КТ-диагностики.

Детекторы 53,3 × 38,7 см и кристалл на выбор

Поле зрения детектора — 53,3 × 38,7 см при диагонали 65,9 см, кристалл толщиной 9,5 мм (3/8 дюйма) или 15,9 мм (5/8 дюйма) на 59 фотоэлектронных умножителях. Тонкий кристалл даёт собственное разрешение не хуже 3,8 мм, толстый — больше отсчётов на средних и высоких энергиях: чувствительность с коллиматором LEHR на 10 см составляет 202 против 225 импульсов в минуту на микрокюри. Энергетическое разрешение не хуже 9,9 %, максимальная скорость счёта 310 тысяч импульсов в секунду.

Коллиматоры BiCore под весь спектр изотопов

В серию BiCore входят коллиматоры низких энергий (высокочувствительный, многоцелевой, высокого и сверхвысокого разрешения, веерного пучка), средних, высоких и сверхвысоких энергий, а также пинхол и SMARTZOOM. Сверхвысокоэнергетический коллиматор рассчитан на фтор-18, высокоэнергетический — на йод-131, среднеэнергетический — на галлий-67. Отделение закрывает и рутинный технеций, и терапевтические изотопы одним аппаратом.

IQ•SPECT: перфузия миокарда за четыре минуты

Кардиологический пакет IQ•SPECT собирает исследование сердца за 4 минуты — столько же информации обычная ОФЭКТ набирает за 16. Коллиматоры SMARTZOOM увеличивают область сердца и собирают до четырёх раз больше отсчётов, чем параллельные коллиматоры, при этом захват всего тела сохраняется и усечение изображения практически исключено. Орбита строится вокруг сердца, а не вокруг механического центра гентри, поэтому миокард всё время остаётся в зоне увеличения.

Автоматическая смена коллиматоров

Сменщик коллиматоров встроен в гентри и перемещает блоки мотором, а хранятся они под декой стола: тележка в кабинете не нужна, персонал не переносит блоки массой от 22 до 125 кг вручную. Освобождается площадь процедурной, а смена коллиматора между исследованиями перестаёт быть узким местом расписания.

Автоматический контроль качества по расписанию

Ежедневные, еженедельные и ежемесячные тесты запускаются автоматически и завершаются до прихода первого пациента. Используются встроенные экранированные источники: точечный для настройки фотопика, линейный для внешнего теста однородности и втулка с пятью щелями для центра вращения и совмещения детекторов. Открытые источники в кабинете не нужны, отчёт формируется автоматически, а результаты накапливаются для отслеживания трендов.

Стол на 227 кг и сменные деки

Дека из углеродного волокна толщиной 15 мм выдерживает пациента массой до 227 кг при прогибе менее 2 мм, ход по высоте — от 53,3 до 119,4 см, длина сканирования в режиме всего тела — до 200 см. Дополнительно поставляются педиатрическая дека, дека для маммосцинтиграфии и дека шириной 53 см для планирования лучевой терапии. Ослабление на энергии 140 кэВ у всех дек не превышает 10 %.

Требования к кабинету

Процедурная от 373 × 630 см без пультовой, нагрузка на пол до 5,1 кг/см² под гентри, питание трёхфазное 380-480 В: 46,2 кВ·А для Symbia T2 и 72,2 кВ·А для T6 и T16. Рабочий диапазон температур 18-30 °C. Масса гентри без коллиматоров высоких энергий — 3113 кг, что учитывается при расчёте перекрытий.
