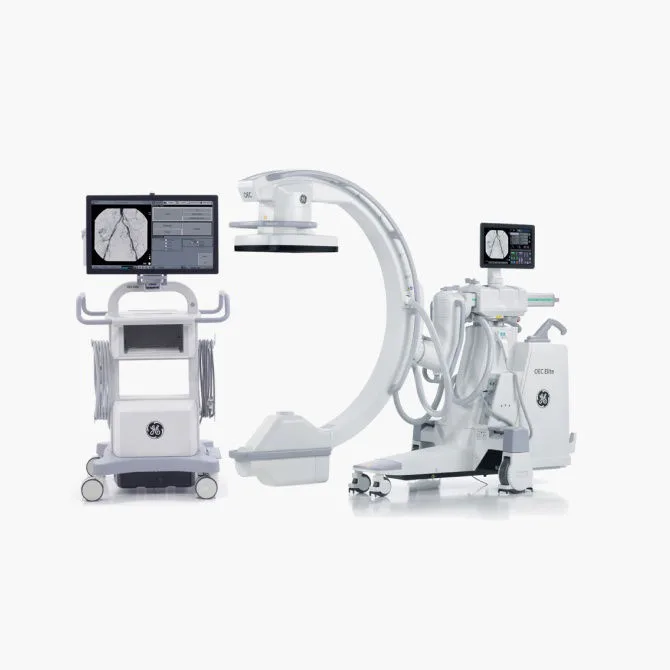

GE HealthCare OEC Elite CFD

Name: GE HealthCare OEC Elite CFD
Brand: GE HealthCare
Price: 20000000 RUB
Availability: InStock

Премиальная мобильная С-дуга с плоскопанельным КМОП-детектором 21×21 или 31×31 см, непрерывной рентгеноскопией с полным разрешением 1,5К × 1,5К при 30 кадрах в секунду и 32-дюймовым монитором 4K. Генератор 15 кВт, пять режимов управления дозой, сосудистые и кардиологические комплектации.

от20 000 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Премиальный
Страна изготовления: США
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 15
Тип анода рентгеновской трубки: Вращающийся

Характеристики

Класс: Премиальный
Страна изготовления: США
Сегмент: Государственный, Частный
Исполнение: Классическая С-дуга с мониторной стойкой
Мощность генератора, кВт: 15
Тип анода рентгеновской трубки: Вращающийся
Жидкостное охлаждение излучателя: Нет
Тип приёмника изображения: Плоскопанельный детектор
Размер приёмника: 21×21 см или 31×31 см (КМОП-детектор)
Матрица изображения: 1,5К × 1,5К, 16 бит
Частота кадров: 30 кадров/с с полным разрешением, без биннинга
Съёмный растр: Да
Глубина С-дуги, см: 83.8
Орбитальное вращение, °: 145
Угловое движение (наклон), °: оверскан 55°, андерскан 90° (Super C) или 97° (Ergo C)
Моторизованные перемещения дуги: Да
Режимы работы: Непрерывная рентгеноскопия, Импульсная рентгеноскопия, Низкодозовая рентгеноскопия, Рентгеноскопия повышенного качества, Цифровая рентгенография, Цифровая субтракционная ангиография (DSA)
Субтракционная ангиография (DSA): Да
Сосудистый пакет: Да
Подавление артефактов от металла: Да
Сенсорный пульт управления: Да
Поддержка DICOM: Да
Лазерный центратор: Да
Управление со стороны операционного стола: Да
Автоматическое подавление шумов и артефактов: Да
Мониторы: 32″ 4K UHD на рабочей станции или на штативе С-дуги, пять степеней свободы кронштейна
Области применения: Ортопедия, Абдоминальная хирургия, Урология, Сосудистая хирургия, Кардиохирургия и коронарография, Нейрохирургия, Лечение боли, Педиатрия
Регистрационное удостоверение РФ: РЗН 2020/9592 от 30.01.2020 — «Система мобильная рентгеновская с С-образной дугой OEC Elite с принадлежностями», держатель ООО «ДжиИ Хэлскеа»
Класс потенциального риска: 2б
Гарантия, мес.: 24
Коды КТРУ: 26.60.11.112-00000038
Изготовитель: GE OEC Medical Systems, Inc., США (реестровая запись 201243)
Функция Squircle: Кадр в форме квадрокруга: при повороте изображения сохраняется 100 % поля обзора без обрезки
Live Zoom: Увеличение изображения до 4 раз в реальном времени без изменения параметров экспозиции
Smart Metal: Автоматическая подстройка параметров при появлении металла в поле обзора
SmartConnect: Отключение и повторное подключение штатива к рабочей станции без перезагрузки системы
Профили обработки изображения: Педиатрия, General HD, позвоночник, шейный отдел, ортопедия; опционально сосудистый, Bolus Chase и кардиологический
Программные комплектации: 9900, ESP, PMCare, Basic Vascular, Vascular 15, Vascular MTS, Cardiac
Масса рабочей станции: На 45 кг легче, чем у OEC 9900 Elite; позиционирование штатива требует на 30 % меньше усилий (данные производителя)

Особенности

Плоский КМОП-детектор вместо усилителя изображения

Приёмником в OEC Elite CFD служит плоскопанельный детектор на КМОП-технологии — в исполнении 21×21 см или 31×31 см. Упорядоченная кристаллическая структура кремния чувствительнее аморфной: больше рентгеновских фотонов превращается в полезный сигнал, а собственного электронного шума в тракте меньше. Изображение считывается с матрицей 1,5К × 1,5К и глубиной 16 бит — более 65 000 градаций серого, поэтому кость, мягкие ткани, контраст и край кожи различимы в одном кадре без переключения режимов.

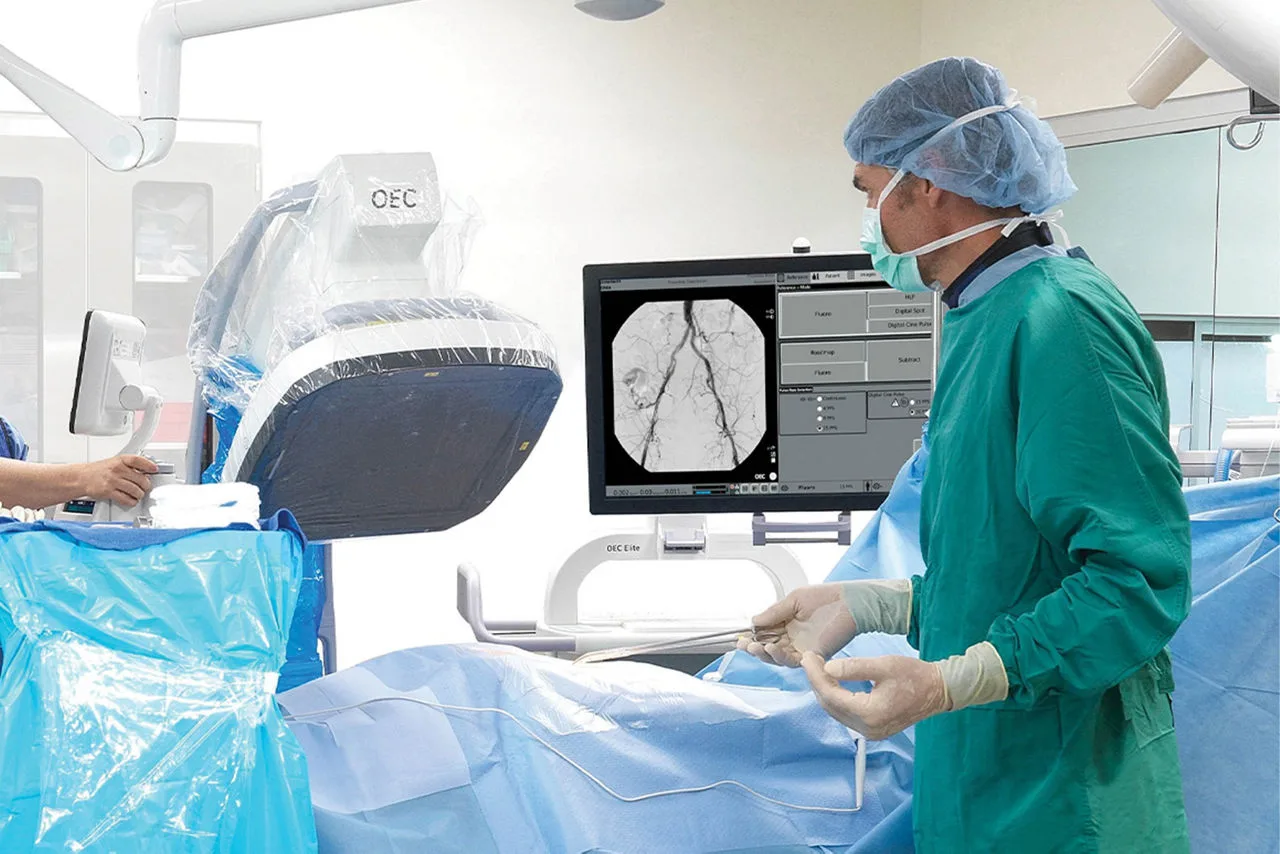

Непрерывная рентгеноскопия без биннинга

Обычные плоские детекторы удерживают полную частоту кадров за счёт биннинга — объединения соседних пикселей, а значит потери разрешения. Детектор GE обрабатывает сигнал каждого пикселя отдельно и отдаёт полное разрешение на 30 кадрах в секунду. Рентгеноскопия при этом именно непрерывная, а не импульсная: между кадрами не теряется информация о движении — это заметно при установке электрода кардиостимулятора, извлечении конкрементов и проводке инструмента по периферическим сосудам.

Поле обзора на 22 % больше, чем у моноблоков

Рентгеновская трубка вынесена из моноблока и расположена низко, поэтому детектор подводится ближе к пациенту. Видимая анатомическая область получается на 22 % больше, чем у моноблочных С-дуг, а меньшее расстояние до кожи одновременно уменьшает геометрическое увеличение и дозовую нагрузку. Форма кадра — «квадрокруг» (Squircle): при повороте изображения на экране пропорции и размер не меняются, край анатомии не обрезается.

Видеообзор системы

Как устроена OEC Elite CFD: штатив, рабочая станция с 32-дюймовым монитором и позиционирование дуги у операционного стола.

Пять режимов управления дозой

Дозу и качество изображения врач балансирует сам: доступны цифровой снимок, рентгеноскопия высокой дозы, стандартная, низкодозовая и импульсная. Режимы комбинируются — например, при урологических вмешательствах импульсная съёмка вместе с низкодозовым режимом даёт снижение нагрузки до 90 % от исходной. Профили обработки под анатомию (общая хирургия, ортопедия, позвоночник и шейный отдел, контрастные исследования, ангиография, педиатрия) переключаются одним касанием.

Снимки, сделанные на OEC Elite

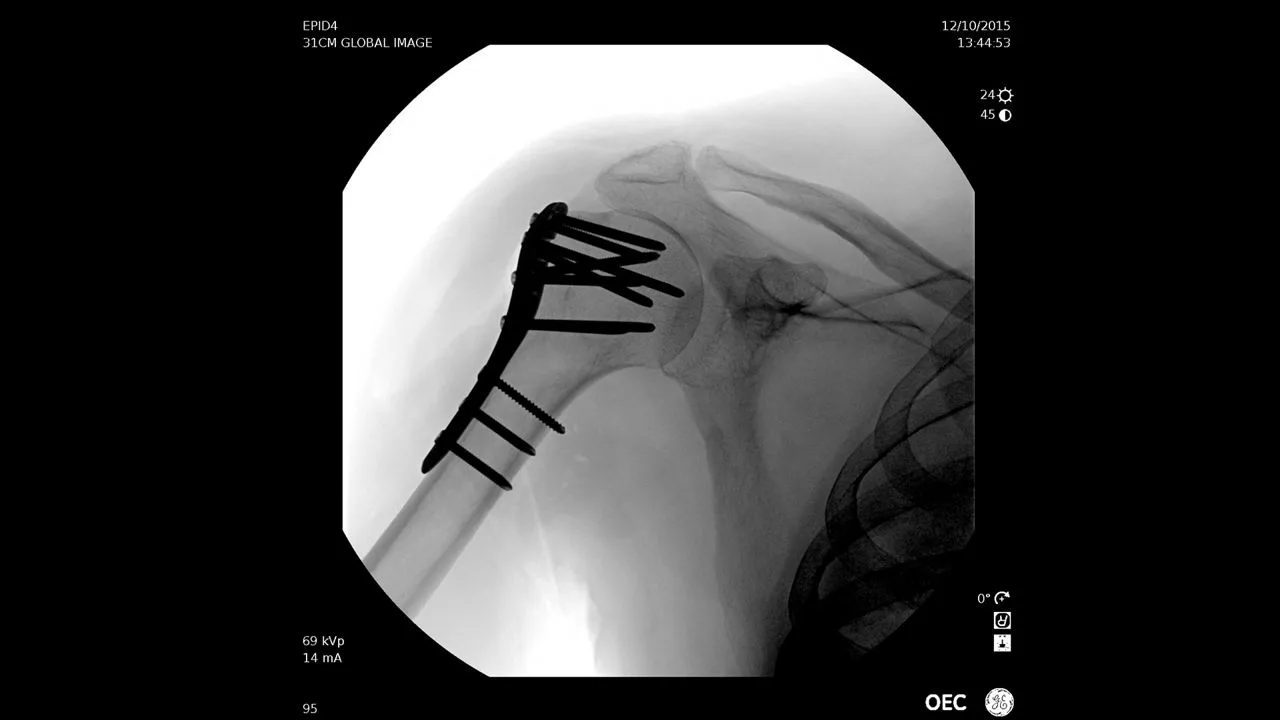

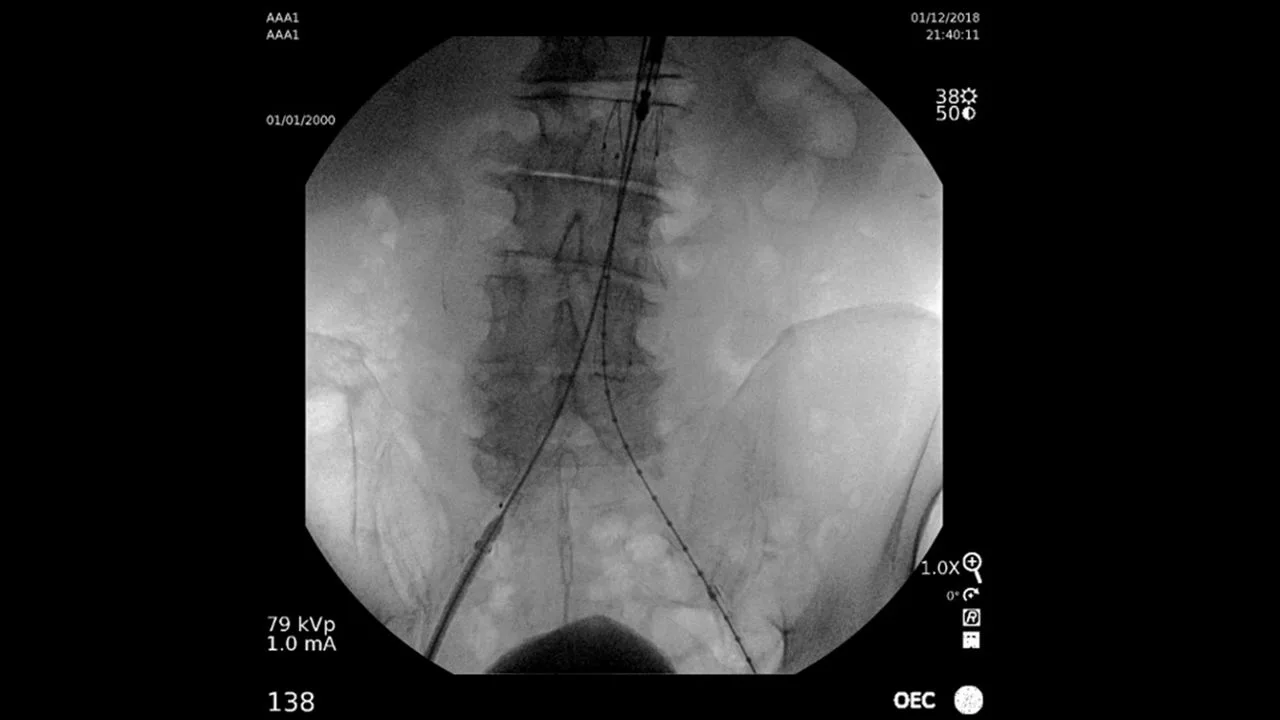

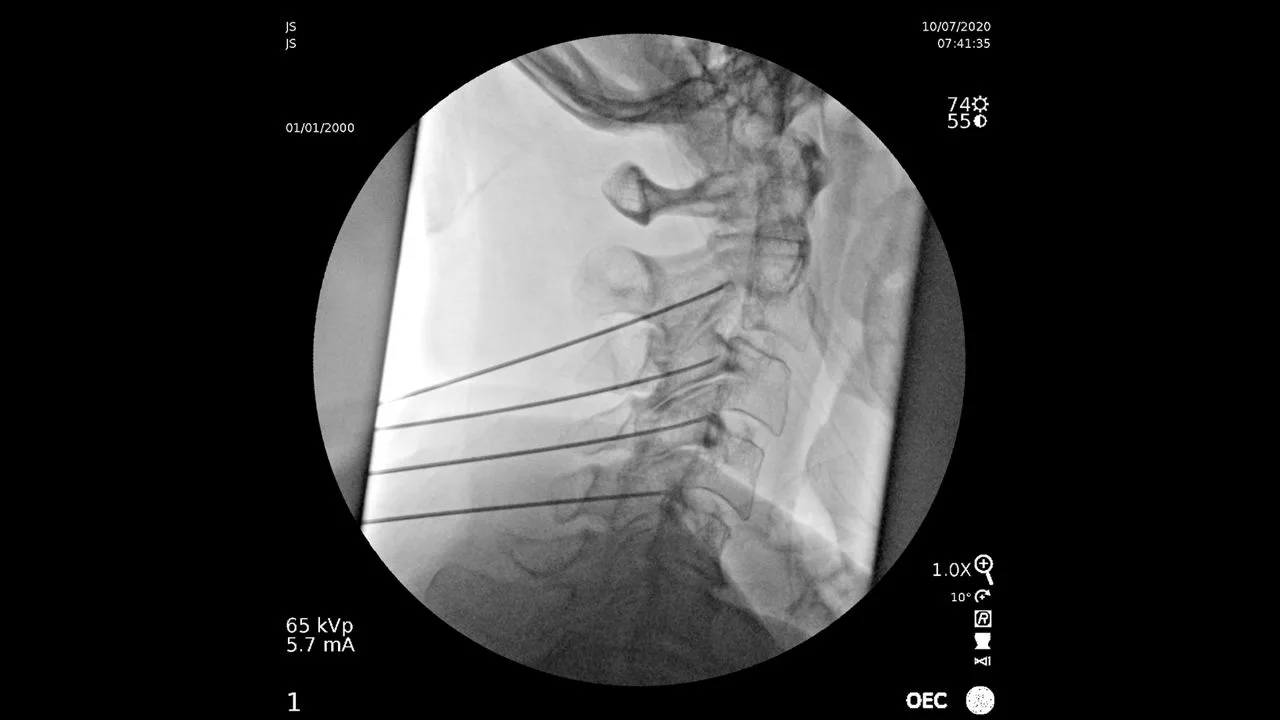

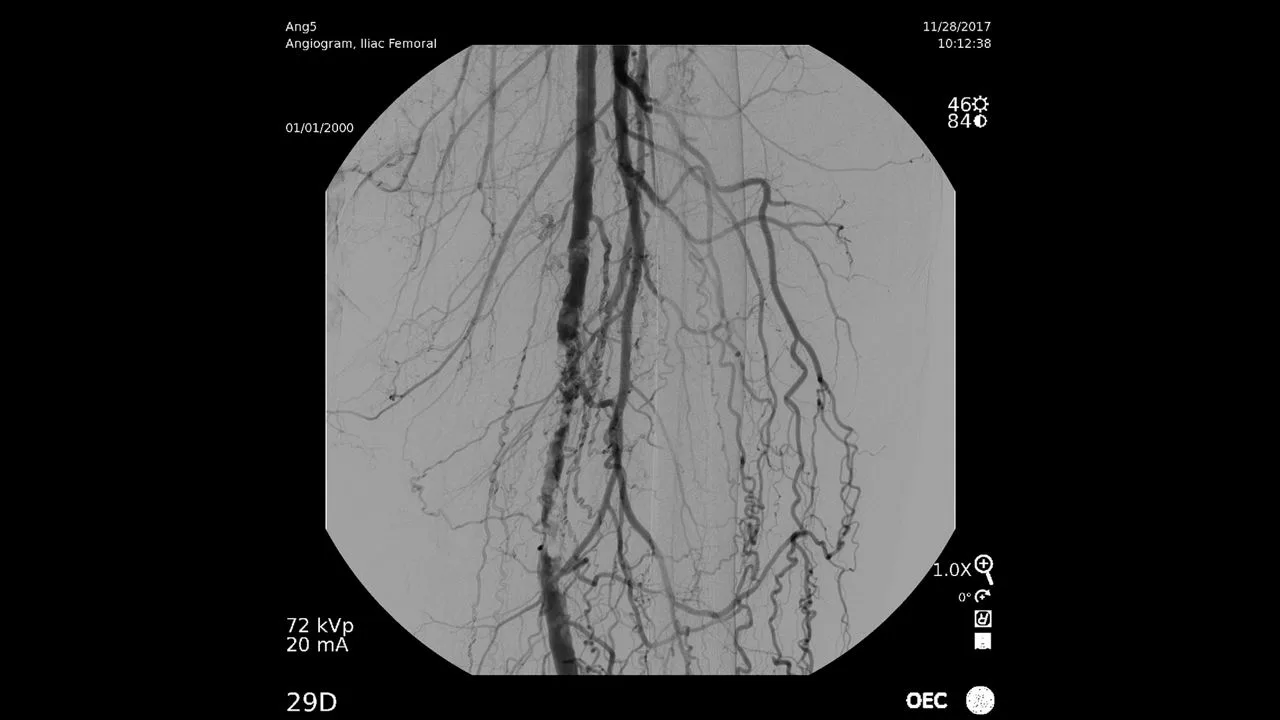

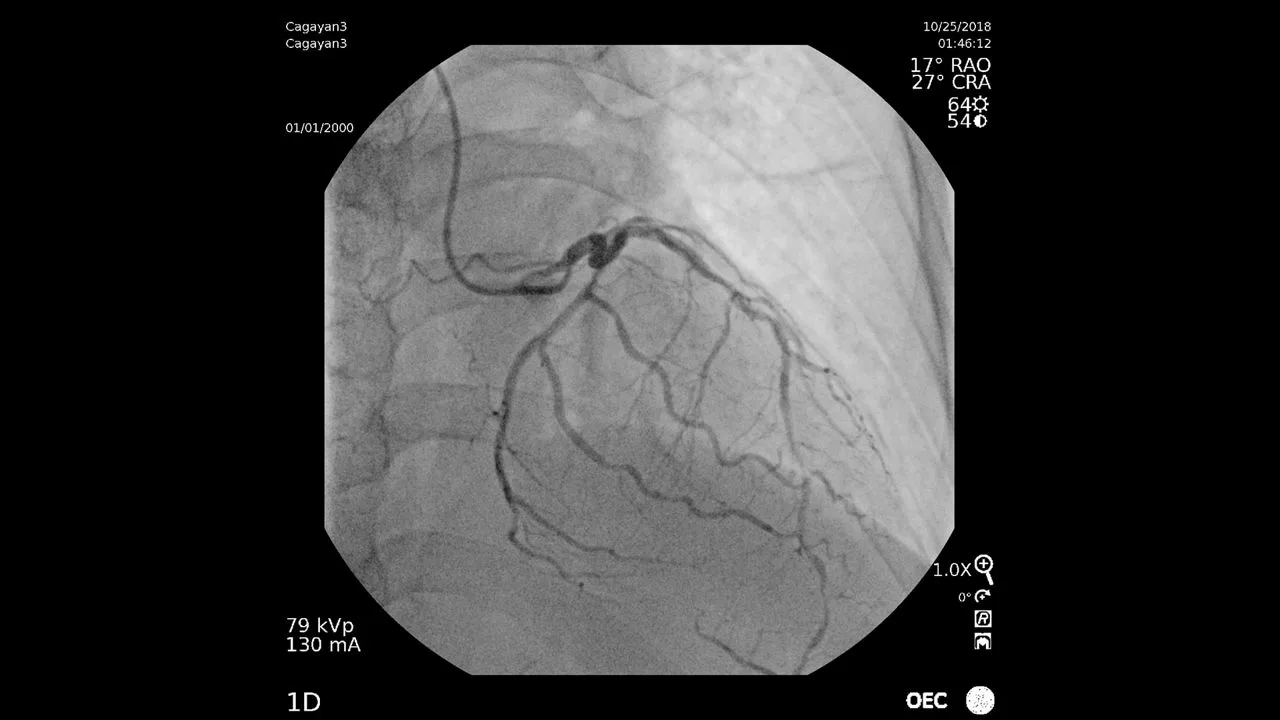

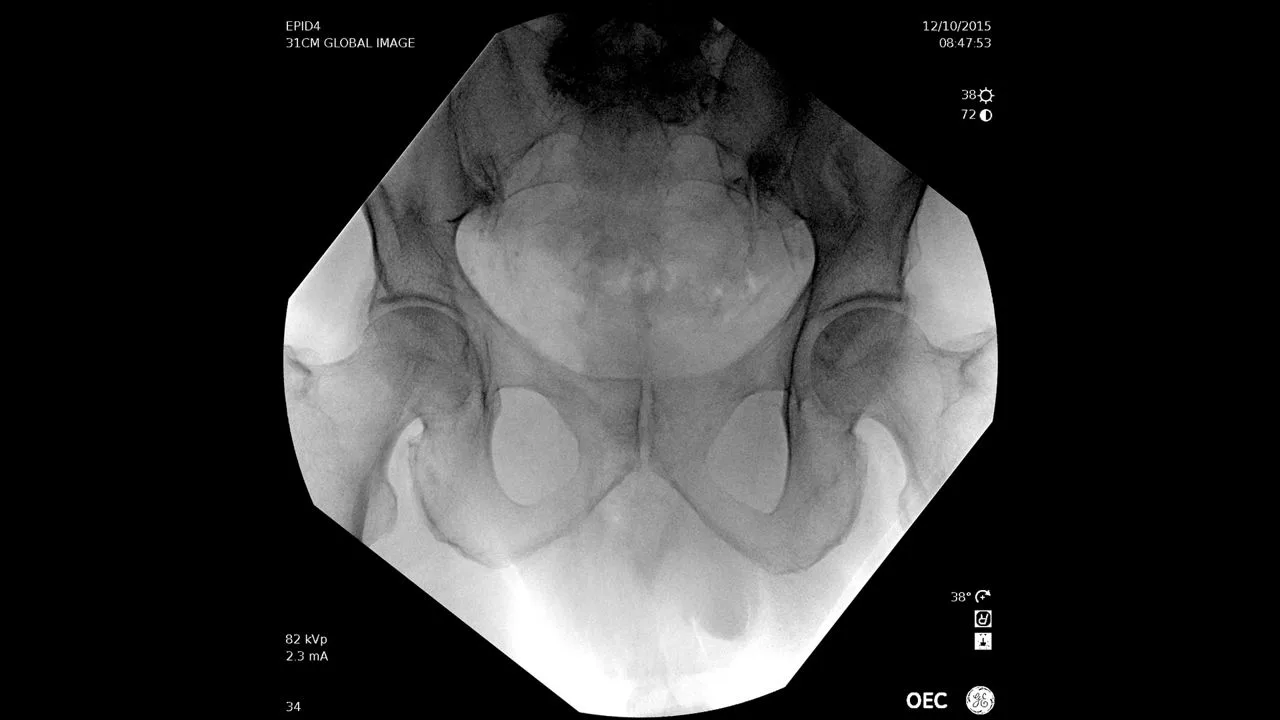

Параметры экспозиции видны прямо на кадре: таз в ромбовидной проекции (82 кВ, 2,3 мА), остеосинтез ключицы (69 кВ, 14 мА), коронарограмма (79 кВ, 130 мА), ангиография бедренного сегмента (72 кВ, 20 мА), проведение катетера при аневризме брюшной аорты (79 кВ, 1,0 мА) и радиочастотная денервация шейного отдела (65 кВ, 5,7 мА).

GE HealthCare OEC Elite CFD — Снимки, сделанные на OEC Elite — фото 2

GE HealthCare OEC Elite CFD — Снимки, сделанные на OEC Elite — фото 3

GE HealthCare OEC Elite CFD — Снимки, сделанные на OEC Elite — фото 4

GE HealthCare OEC Elite CFD — Снимки, сделанные на OEC Elite — фото 5

GE HealthCare OEC Elite CFD — Снимки, сделанные на OEC Elite — фото 6

Видео: штатив Ergo C

Штатив Ergo C: диапазоны перемещений дуги, радиальные тормоза и работа у низкого операционного стола.

Штатив Ergo C

Оверскан 55°, андерскан 97°, глубина дуги 67 см, дополнительное плечо SmartView с переворотом 180°/180°. Компактный вариант для тесных операционных и косых проекций без перекатывания всей системы.

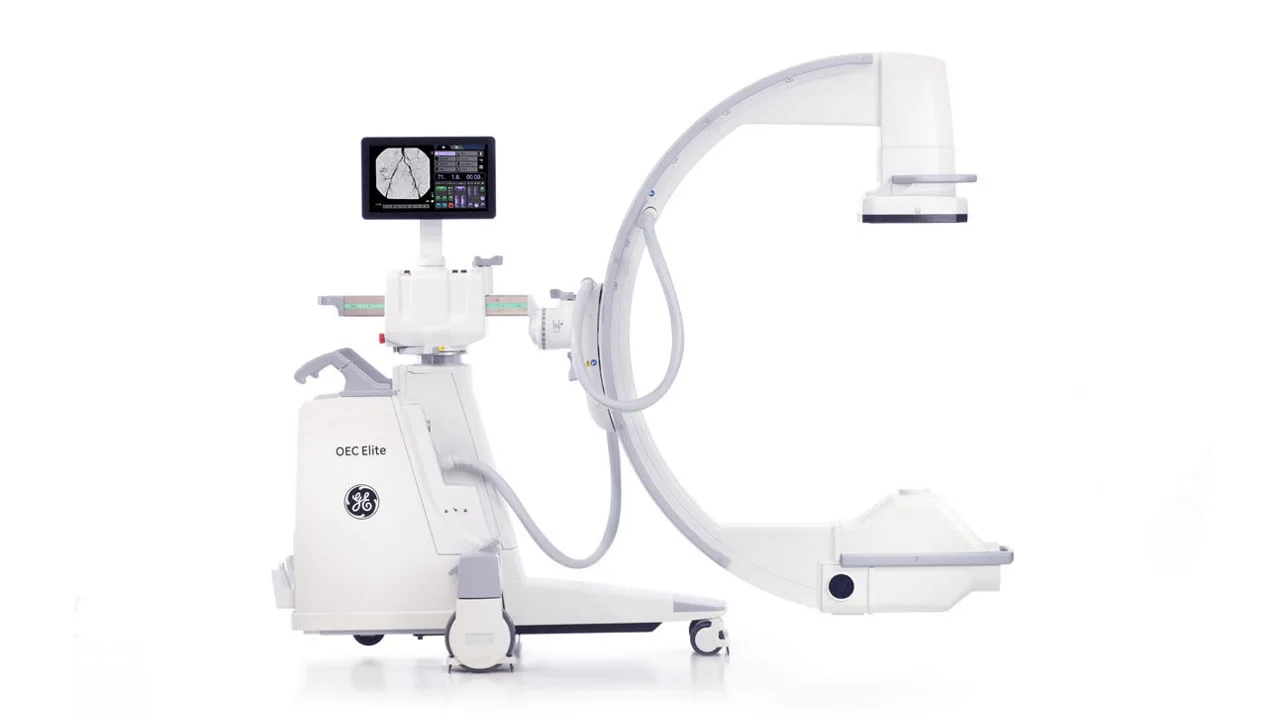

Штатив Super C и моторизация

Оверскан 55°, андерскан 90°, глубина дуги 84 см — запас для крупных пациентов и протяжённых зон интереса. В моторизованном исполнении добавляются шесть предустановленных положений, две скорости привода, датчики столкновений и индикация угла дуги в реальном времени.

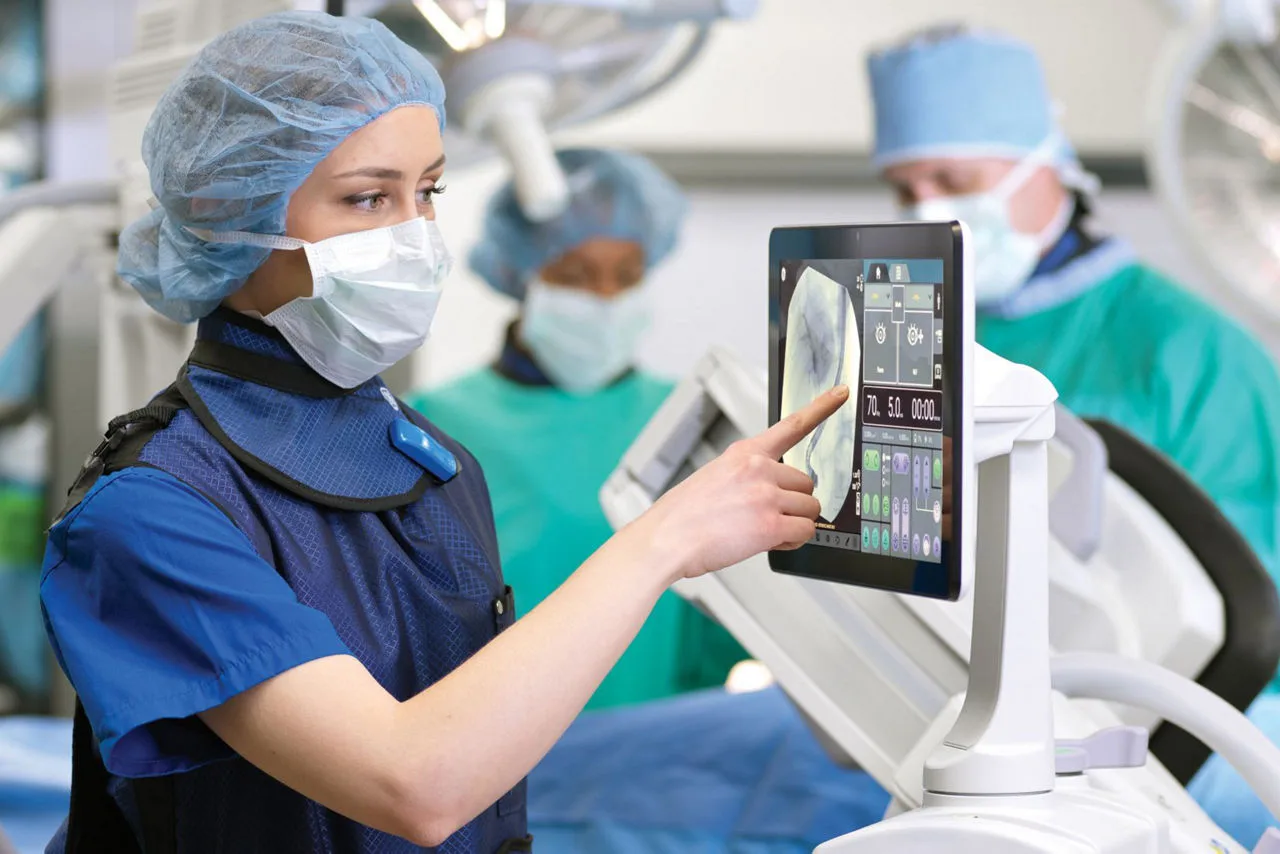

Пульт OEC Touch у стола

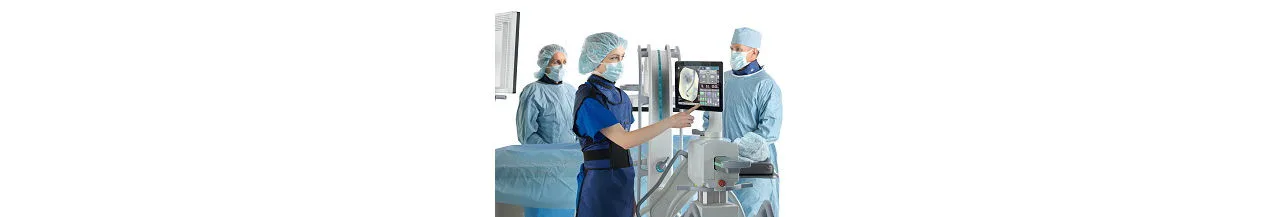

Сенсорная панель OEC Touch выносится на отдельную мобильную стойку с регулировкой высоты и наклона экрана: параметры съёмки меняет рентгенолаборант, не отходя от операционного стола, а изображение на панели синхронизировано с монитором хирурга.

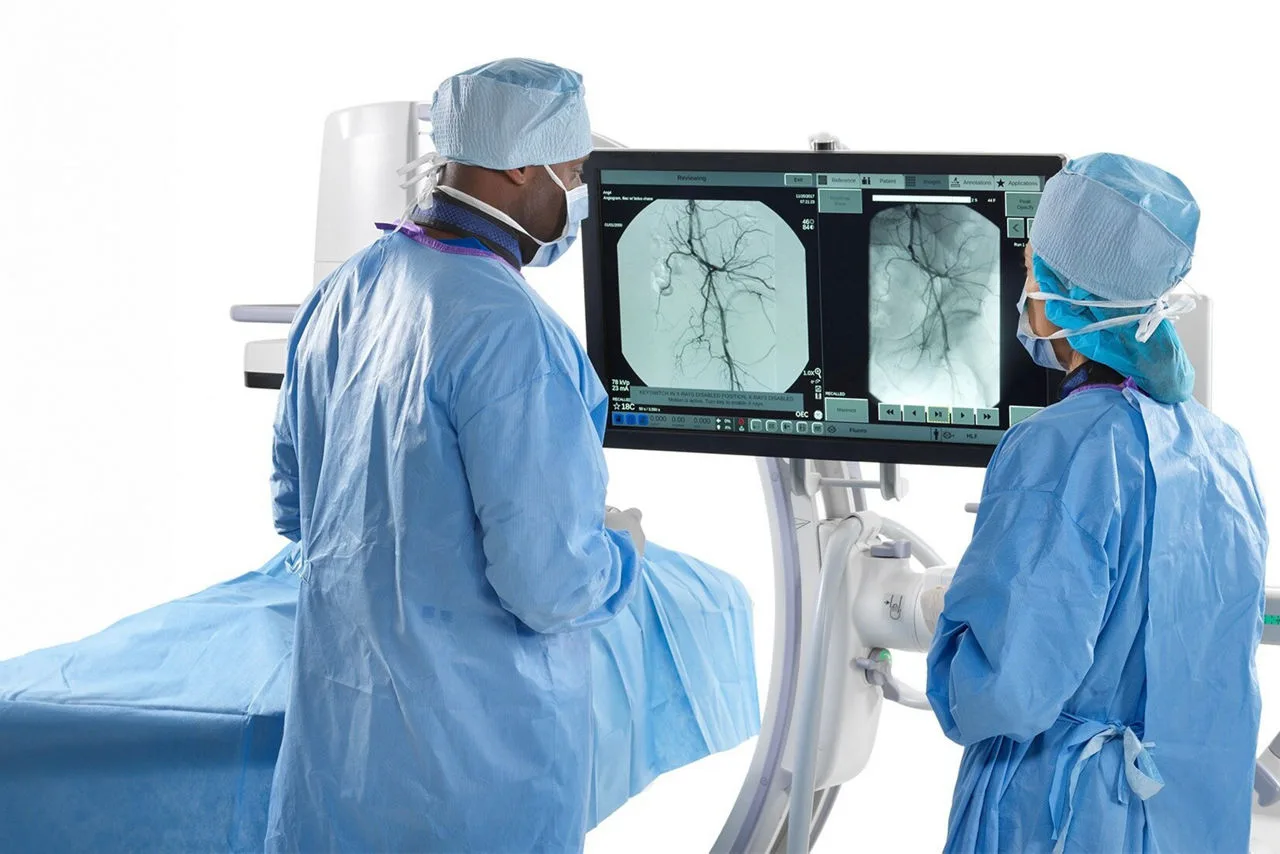

Монитор 4K встаёт по линии взгляда

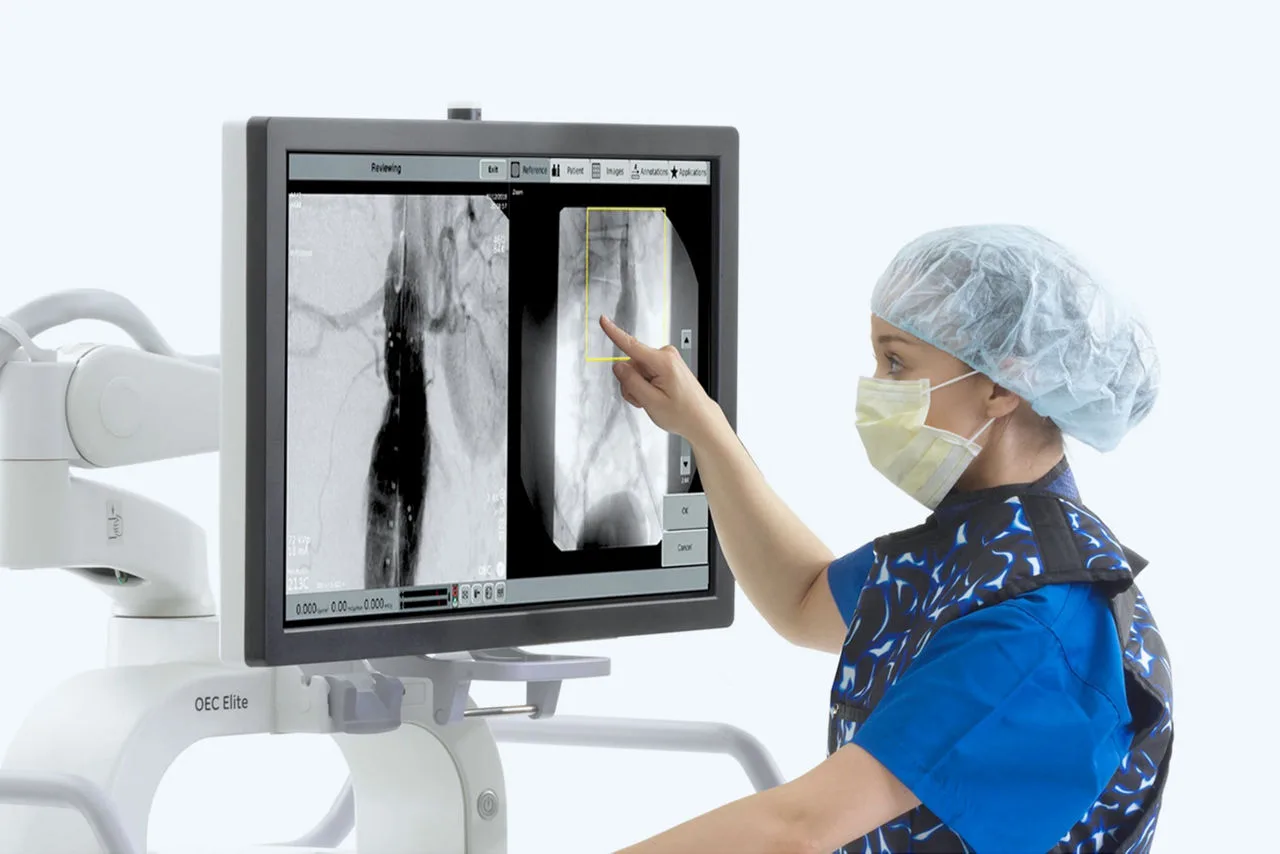

Экран ультравысокой чёткости 32 дюйма располагается на шарнирном кронштейне с пятью степенями свободы — его подводят ближе к хирургу, наклоняют и разворачивают. Передача изображения с детектора на монитор идёт один к одному, без пересчёта. Дополнительные экраны подключаются через DisplayPort или беспроводно опцией Live Cast; монитор доступен и на рабочей станции, и в моноблочном исполнении на самом штативе.

Комплектации: от общей хирургии до кардиологии

Система собирается из двух решений: размер детектора (21 или 31 см) и тип штатива (Ergo C, Super C, моторизованный Super C). Программные комплектации различают набор доступных исследований — ESP и PMCare закрывают общую хирургию и ортопедию, Basic Vascular, Vascular 15 и Vascular MTS добавляют ангиографию и контрастные исследования, Cardiac — кардиографию. Функция SmartConnect позволяет отсоединять и снова подключать рабочую станцию, не выключая систему.
