РЕНЕКС (палатный)

Name: РЕНЕКС (палатный)
Brand: С.П. Гелпик

Базовый передвижной палатный рентгеновский аппарат массой не более 70 кг: анодное напряжение 40–125 кВ, мощность 4,5 кВт, электропривод моноблока и подъём излучателя до 2,1 м. Поставляется в трёх комплектациях — под кассеты с плёнкой, под CR-систему и под беспроводной плоскопанельный детектор ViVIX-S с моментальным выводом снимка на экран.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Россия
Сегмент: Государственный, Частный
Тип аппарата: Передвижной без привода (ручное перемещение)
Мощность генератора, кВт: 4.5
Диапазон анодного напряжения, кВ: 40–125
Фокусные пятна, мм: 0,6×0,6 и 1,8×1,8

Характеристики

Страна изготовления: Россия
Сегмент: Государственный, Частный
Тип аппарата: Передвижной без привода (ручное перемещение)
Мощность генератора, кВт: 4.5
Диапазон анодного напряжения, кВ: 40–125
Фокусные пятна, мм: 0,6×0,6 и 1,8×1,8
Тип детектора: Беспроводной плоскопанельный
Модель детектора: ViVIX-S (Vieworks), Wi-Fi IEEE 802.11a/b/g/n
Автономное питание от аккумулятора: Нет
Вес, кг: 70
Гарантия, мес.: 12
Электропитание: однофазная сеть 220 В ±10 %
Регистрационное удостоверение: ФСР 2010/07385 (ЕРУЛ Г004-00110-00/02941461; переоформлено 11.03.2025) — «Аппарат для рентгенографии передвижной палатный „РЕНЕКС“ по ТУ 9442-031-54839165-2005»; изготовитель ООО «С.П.ГЕЛПИК», Россия
Коды КТРУ: 26.60.11.113-00000115
Усилие перемещения по ровной поверхности: не более 250 Н
Максимальная высота подъёма моноблока над полом: 2,1 м
Поворот излучателя в вертикальной и горизонтальной плоскостях: ±90°
Усилие поворота моноблока вокруг оси вращения: не более 40 Н
Привод моноблока: Электрический
Тормоз: Ножной педальный, с фиксацией отдельных подвижных частей
Положения штатива: Транспортное и рабочее
Тип анода: Неподвижный
Теплоёмкость анода: не менее 30 кДж
Охлаждение трубки: Жидкостное (масляное)
Уровень пульсаций анодного напряжения: не более 4 %
Максимальная потребляемая мощность: не более 4,5 кВА
Размер рабочего поля: не менее 430×430 мм при фокусном расстоянии 100 см
Диафрагма: Регулируемая поворотная, световой центратор, встроенная рулетка, поворот ±90°
Кнопка снимка: Выносная беспроводная, по радиоканалу
Рентгенозащитный контейнер для кассет: Да, на неподвижной части штатива, под все типоразмеры
Комплектация CR: Система цифровой радиографии AGFA 12xp, АРМ лаборанта с монитором от 24″, мебель, устройство печати
Комплектация DR: Беспроводной детектор ViVIX-S, ноутбук лаборанта от 15″, АРМ врача с монитором 24″, устройство печати
Требования к АРМ: ОЗУ не менее 4096 МБ, диск не менее 1000 ГБ, Ethernet, монитор не менее 15″, архивирование на USB
Срок поставки: 50 дней после оплаты
Ввод в эксплуатацию: в течение 5 дней после поставки

Особенности

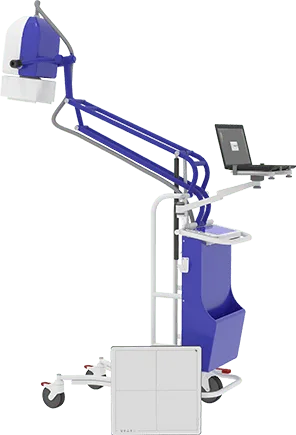

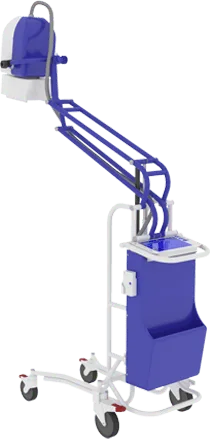

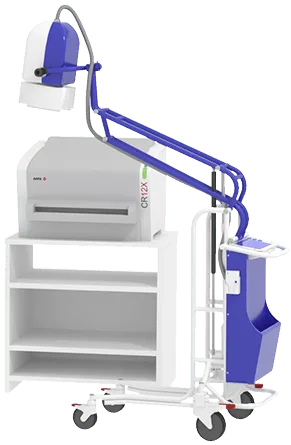

РЕНЕКС (палатный) — Три комплектации: плёнка, CR и DR

Три комплектации: плёнка, CR и DR

Аппарат поставляется в трёх вариантах, поэтому переход на цифру растягивается во времени под бюджет клиники. Базовый комплект — сам аппарат и набор рентгенографических кассет. Комплект CR добавляет систему компьютерной радиографии AGFA 12xp, АРМ лаборанта с монитором от 24″, мебель и устройство печати. Комплект DR ставит беспроводной плоскопанельный детектор ViVIX-S, ноутбук лаборанта от 15″, монитор врача 24″ и печать цифровых изображений. Клиника, у которой ещё жив плёночный процесс, покупает аппарат сейчас и дооснащает его позже.

70 кг и усилие перемещения 250 Н

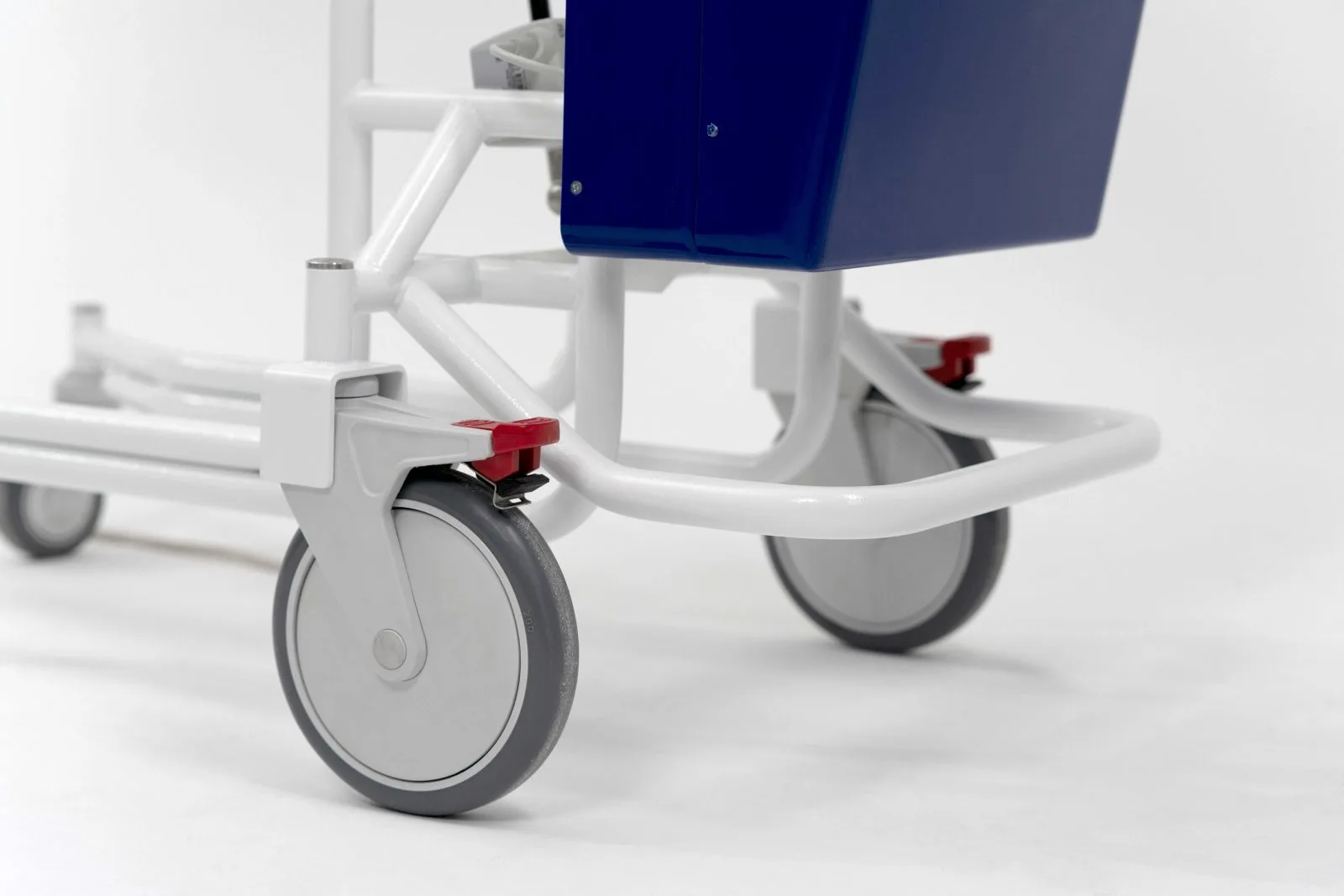

Масса аппарата не превышает 70 кг, а усилие равномерного перемещения по ровному полу — 250 ньютонов: один рентгенолаборант везёт его между палатами без помощника и без разгона. Шасси устойчивое, при этом манёвренное в узких коридорах и дверных проёмах. В рабочем положении аппарат фиксируется ножным педальным тормозом, отдельные подвижные части тормозятся или фиксируются независимо, поэтому во время экспозиции конструкция не смещается.

Штатив: подъём 2,1 м и поворот ±90°

Излучатель поднимается над полом на 2,1 метра и поворачивается на ±90° в вертикальной и горизонтальной плоскостях — этого хватает и на обзорный снимок грудной клетки лежащего пациента, и на укладку конечности, и на съёмку через боковую проекцию. Моноблок имеет электропривод, усилие поворота вокруг оси вращения не превышает 40 Н. У штатива предусмотрены транспортное и рабочее положения: в транспортном узел складывается и не перекрывает обзор при перевозке.

Питающее устройство и трубка

Анодное напряжение регулируется от 40 до 125 кВ, уровень пульсаций не превышает 4 %. Мощность питающего устройства — 4,5 кВт при максимальном потреблении не более 4,5 кВА, питание однофазное 220 В ±10 %. Трубка с неподвижным анодом, фокусные пятна 0,6×0,6 и 1,8×1,8 мм, теплоёмкость анода не менее 30 кДж, охлаждение жидкостное. Регулируемая поворотная диафрагма даёт рабочее поле не менее 430×430 мм при фокусном расстоянии 100 см, есть световой центратор и встроенная рулетка.

Поставка, монтаж и гарантия

От оплаты до отгрузки проходит 50 дней, ввод в эксплуатацию занимает ещё до пяти суток и требует готового помещения и утверждённого технологического проекта — эти сроки закладываются в график закупки заранее. Гарантия — 12 месяцев, сервисная сеть завода работает по всей стране. Для палатного аппарата это весомее, чем для стационарного кабинета: его остановка сразу бьёт по реанимации, где заменить исследование нечем.

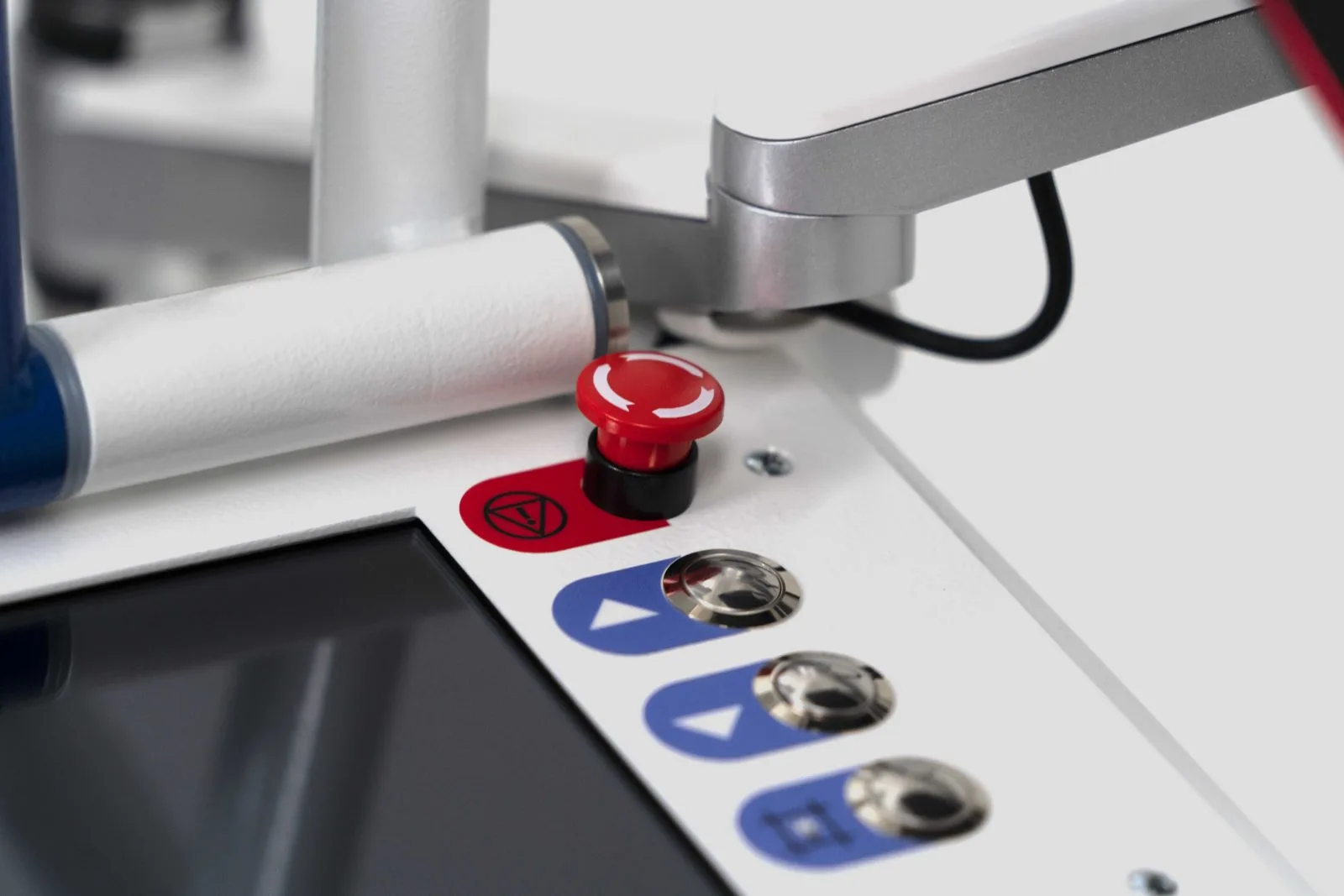

Пульт с самодиагностикой

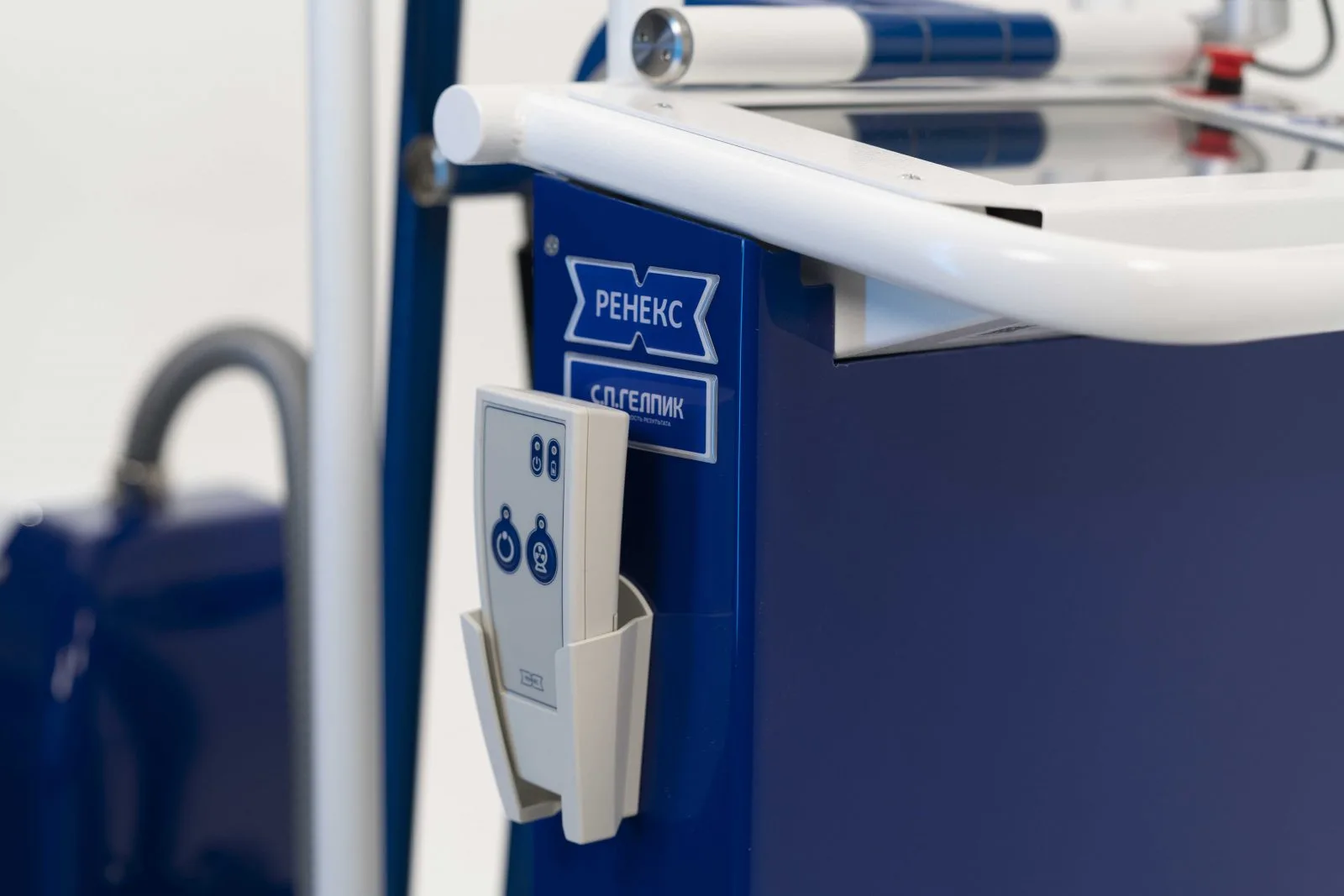

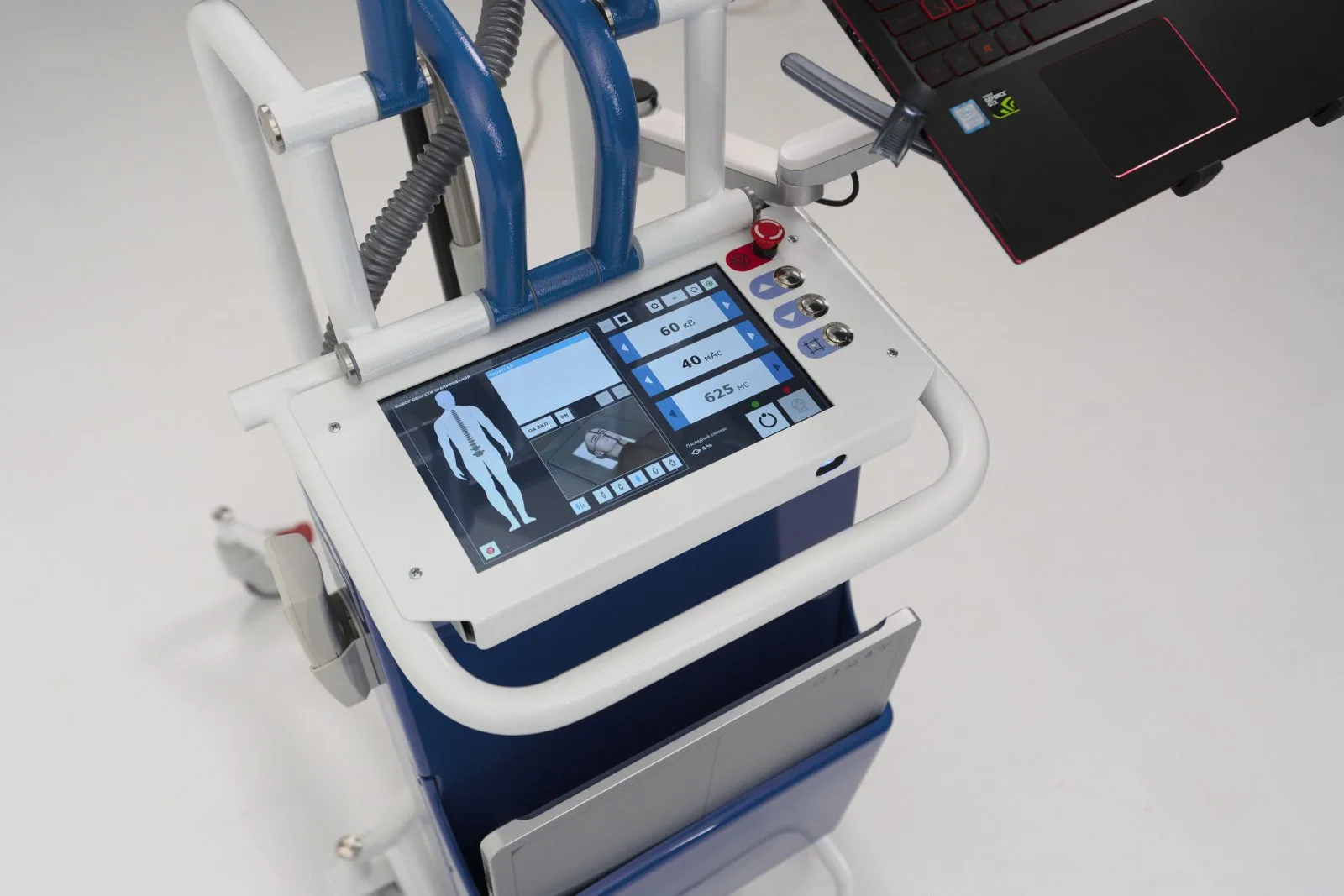

На пульте цифровая индикация киловольт, миллиампер-секунд, времени экспозиции и выбранного размера фокуса; большой и малый фокус переключаются отдельной кнопкой. Микропроцессорная система самодиагностики выводит код ошибки, экспозиция сопровождается световой и звуковой индикацией. Кнопка снимка вынесена на беспроводной пульт, работающий по радиоканалу, — лаборант отходит от трубки, вместо того чтобы закрываться ширмой в тесной палате.

Беспроводной детектор ViVIX-S

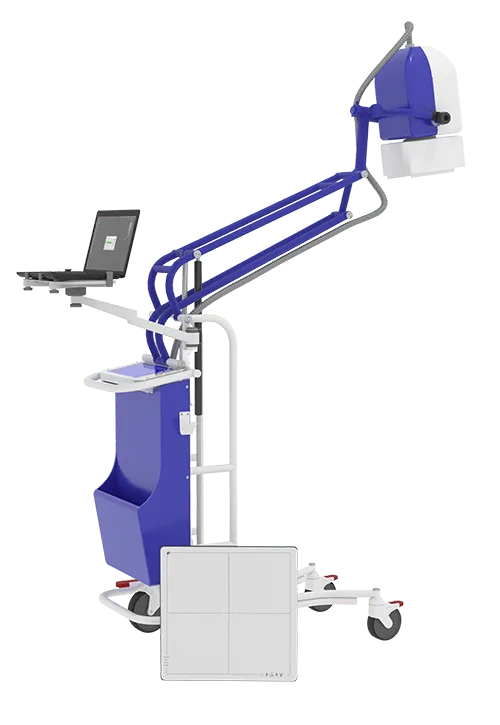

В цифровой комплектации аппарат работает с беспроводной панелью ViVIX-S: она заменяет и кассеты с плёнкой, и оцифровщик, исключая промежуточные фотопроцессы целиком. Связь по Wi-Fi стандарта IEEE 802.11a/b/g/n, снимок появляется на экране сразу после экспозиции и доступен для обработки — масштабирования, панорамирования, изменения контраста. Ту же панель допускается использовать и с аналоговыми стационарными комплексами, поэтому один детектор может обслуживать несколько аппаратов.

Снимки, полученные на аппарате

Примеры результатов в типовых для палатной съёмки областях: череп в прямой и боковой проекциях, шейный отдел позвоночника, поясничный отдел с тазом, органы грудной клетки, конечности. Кадры сняты в цифровой комплектации аппарата.

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 2

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 3

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 4

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 5

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 6

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 7

РЕНЕКС (палатный) — Снимки, полученные на аппарате — фото 8

Рабочее место врача-рентгенолога

АРМ врача поставляется вместе с аппаратом и закрывает весь путь снимка после экспозиции: компьютерная обработка с инструментами измерений и аннотаций, электронный архив с быстрым поиском исследований и автоматизированное формирование медицинских документов. Требования к станции заданы прямо: оперативная память не менее 4096 МБ, диск не менее 1000 ГБ, сетевой адаптер Ethernet, монитор не менее 15″ и архивирование на USB-накопители.

Контейнер для кассет на штативе

На неподвижной части штатива размещён рентгенозащитный контейнер, куда убираются кассеты всех типоразмеров, используемых в рентгенографии. Для аппарата, который весь день ездит по отделению, это разница между организованной работой и стопкой кассет на подоконнике: расходники едут вместе с аппаратом, защищены от засветки и от рассеянного излучения соседней экспозиции. В цифровых комплектациях тот же отсек используют под плоскопанельный детектор и его принадлежности.
