Genoray MX-600

Name: Genoray MX-600
Brand: Genoray
Price: 5500000 RUB
Availability: InStock

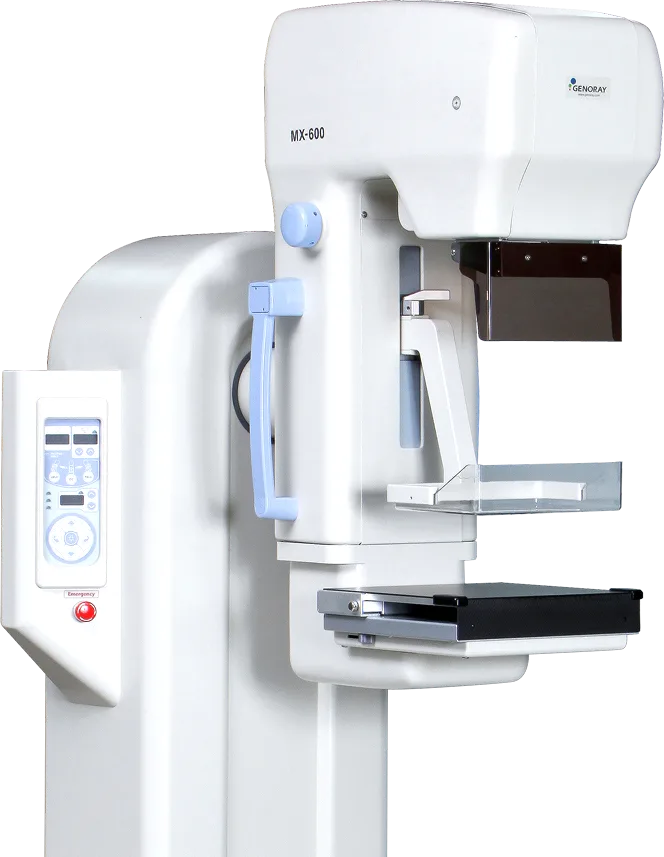

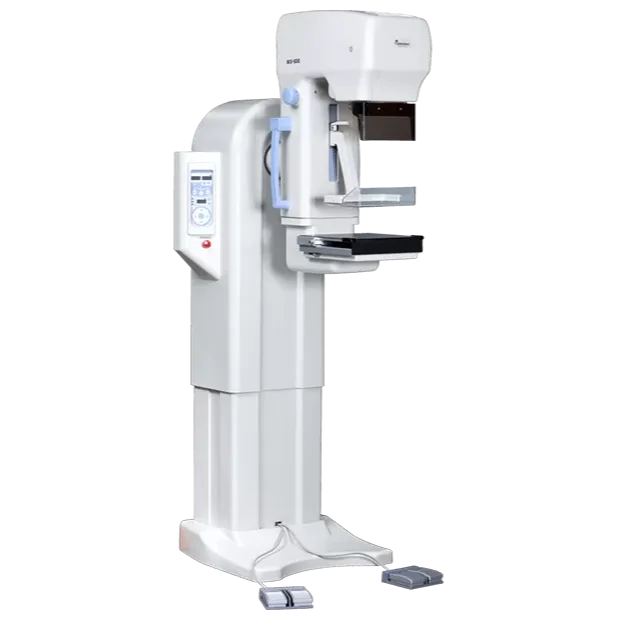

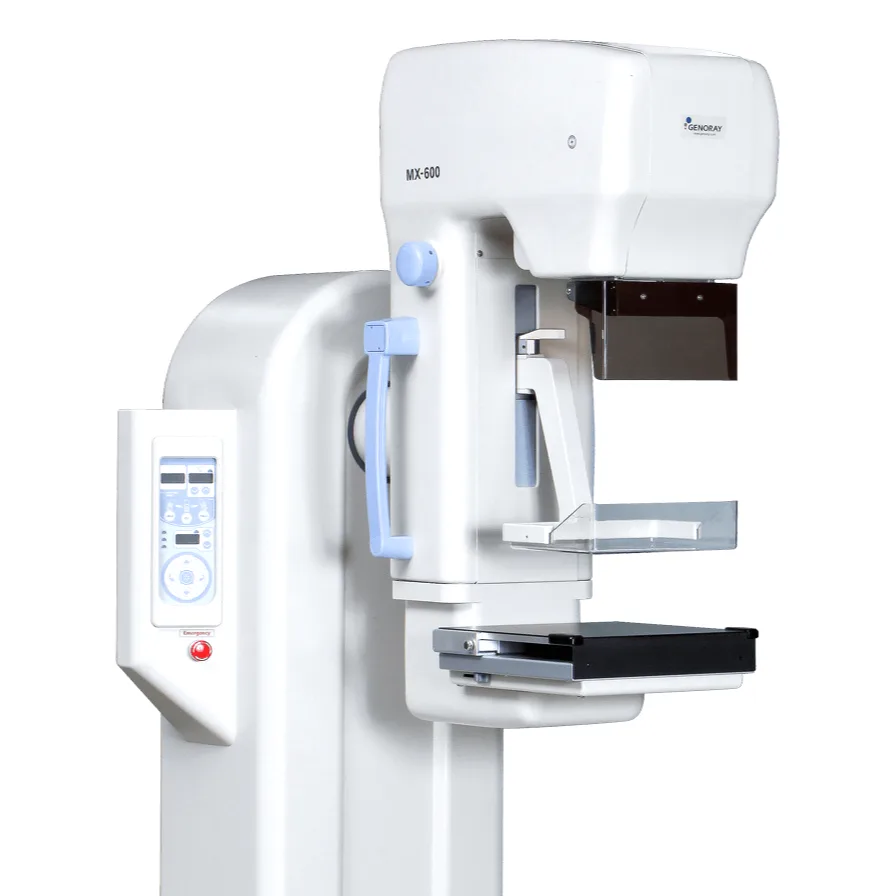

Маммографическая система на С-образном штативе с плоскопанельным цифровым детектором формата 24 × 30 см. Автоматическое позиционирование ASP выставляет четыре стандартные укладки одним касанием, сенсорные панели продублированы с обеих сторон стойки, расстояние источник–детектор 650 мм. Рассчитана на потоковый скрининг и уточняющую диагностику молочной железы.

от5 500 000 ₽

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Средний
Страна изготовления: Южная Корея
Сегмент: Государственный, Частный
Тип приёмника: Цифровой
Назначение: Скрининг, Диагностика
Конструктивное исполнение штатива: С-образный

Характеристики

Класс: Средний
Страна изготовления: Южная Корея
Сегмент: Государственный, Частный
Тип приёмника: Цифровой
Назначение: Скрининг, Диагностика
Конструктивное исполнение штатива: С-образный
Тип детектора: Плоскопанельный, непрямого преобразования (CsI)
Формат приёмника, см: 24 × 30
Томосинтез: Нет
Стереотаксическая биопсия: Нет
Контрастная спектральная маммография: Нет
Визуализация с увеличением: Да
Тип компрессии: Моторизированная, Ручная
Установка условий экспозиции: Автоматическая, Полуавтоматическая, Ручная
Мощность генератора, кВт: 4
Материал анода: Молибден (Mo)
Материал фильтра: Молибден (Mo), Алюминий (Al), Родий (Rh)
Диапазон анодного напряжения, кВ: 22–35
Размеры фокусных пятен, мм: 0,3 / 0,1
Расстояние источник–детектор, см: 65
Диапазон поворота штатива, °: 180 вправо / 160 влево
Вертикальное перемещение, см: 56–134
Вес, кг: 320
Запись в реестре российской промышленной продукции: ФСЗ 2010/06587 от 09.04.2019 (ЕРУЛ Г004-00110-00/02921707) — «Система маммографическая MX с принадлежностями», модель 600; изготовитель Genoray Co., Ltd., Республика Корея
Коды КТРУ: 26.60.11.113-00000090, 26.60.11.113-00000091, 26.60.11.113-00000089
Теплоёмкость анода, кНЕ: 300
Максимальное усилие компрессии, Н: 200
Диапазон экспозиции, мАс: 1–600 (большой фокус), 1–100 (малый фокус)
Название по РУ: Система маммографическая MX с принадлежностями, модель 600
Автоматическое позиционирование: ASP — преднастроенные положения RCC, LCC, RMLO, LMLO
Панель управления: Сенсорная, 7", с обеих сторон стойки
Ступени компрессии: 19
Отсеивающий растр: Возвратно-поступательный, 4:1, 191 линия
Устройства увеличения: ×1,5 и ×1,8
Питание: 1 фаза, 230 В, 50/60 Гц; потребление 5 кВт в течение 5 с, 0,8 кВт в режиме ожидания; максимальный линейный ток 26 А
Комплект поставки: Рентгенографический штатив; генератор; пульт управления; компрессионные пластины (стандартная, прицельная, аксиллярная, мягкая, биопсийная); устройства увеличения ×1,5 и ×1,8; отсеивающий растр с кассетоприёмником; ножные педали компрессии; защитный экран 0,5 мм Pb; фантом для калибровки

Особенности

Полноформатный цифровой детектор 24 × 30 см

Изображение регистрируется плоскопанельным детектором непрямого преобразования формата 24 × 30 см: молочная железа целиком помещается в кадр и в прямой, и в косой проекции, поэтому стандартная скрининговая серия выполняется четырьмя экспозициями без перекладок и без повторов из-за срезанного края. Снимок появляется на экране через несколько секунд после экспозиции — проявка, сушка и ожидание между укладками из процесса уходят, а кабинет пропускает за смену заметно больше пациенток.

Позиционирование ASP в одно касание

Система автоматического позиционирования ASP переводит штатив в предустановленные положения для четырёх стандартных укладок — правой и левой прямой (RCC, LCC) и правой и левой косой (RMLO, LMLO). Угол поворота С-дуги и высота съёмочного узла выставляются сами, доводка по шкале не требуется. На скрининговом потоке это сокращает время между укладками и убирает главную причину брака — неточную геометрию проекции, из-за которой снимок приходится переделывать.

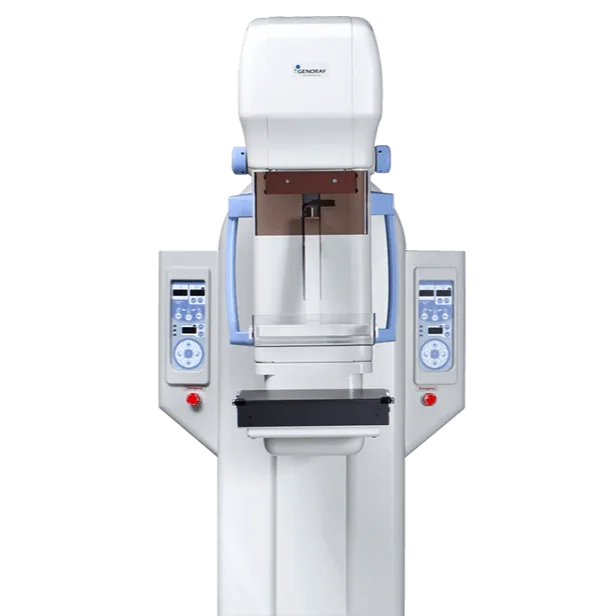

Сенсорные панели с обеих сторон стойки

Управление продублировано: семидюймовые сенсорные панели установлены слева и справа от стойки, на каждой выведены анодное напряжение, экспозиция, угол поворота штатива и толщина компрессии. Лаборант работает с той стороны, с которой удобнее удерживать пациентку в укладке, и не обходит аппарат ради смены параметра. Кнопка аварийной остановки выведена на обе панели.

Автоматический контроль экспозиции

Режим AEC оценивает характеристики железы перед экспозицией и подбирает дозу под её толщину и плотность, а датчик автоэкспонометра смещается вслед за углом поворота С-дуги, то есть за направлением проекции. Лишнего облучения не возникает, контрастность снимка остаётся одинаковой от пациентки к пациентке. Условия экспозиции доступны в трёх режимах: автоматическом, полуавтоматическом и полностью ручном — под протокол конкретного отделения.

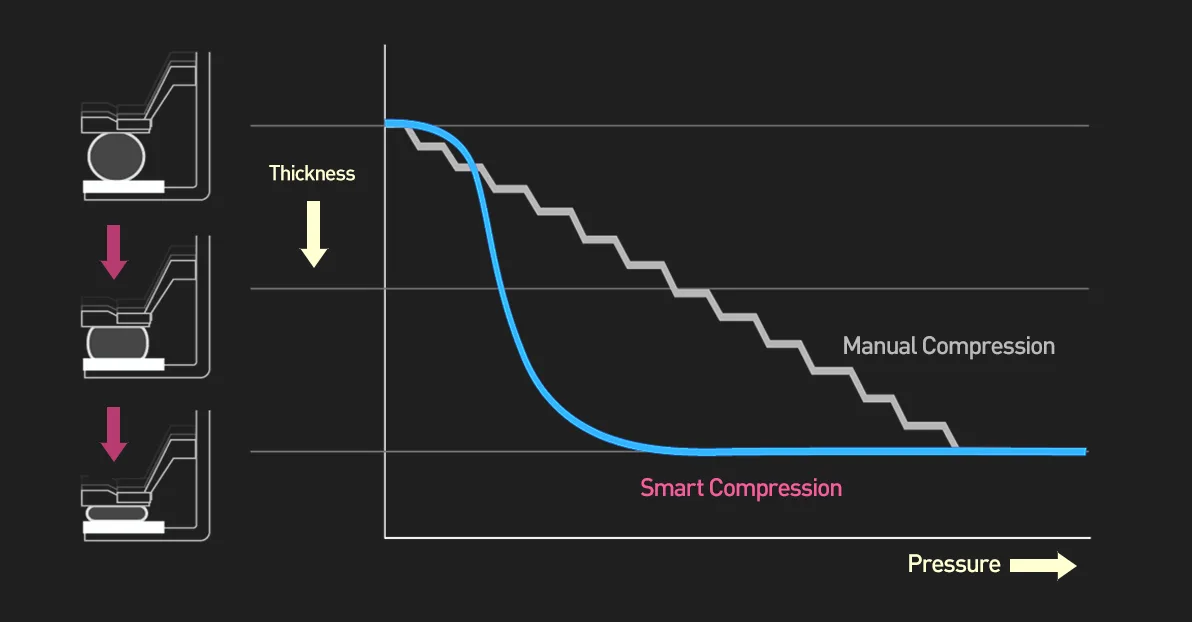

Умная компрессия и автоматическое снятие

Компрессия 19-ступенчатая, с усилием до 200 Н. Система сама доводит сжатие до уровня, достаточного для диагностического качества снимка, и дальше его не наращивает: на графике сжатия ступенчатая ручная кривая заменяется плавным выходом на нужную толщину. После экспозиции компрессия снимается автоматически, пациентка освобождается без действий лаборанта. Для скрининга это одновременно комфорт и скорость — меньше болезненных ощущений, меньше отказов от повторного обследования.

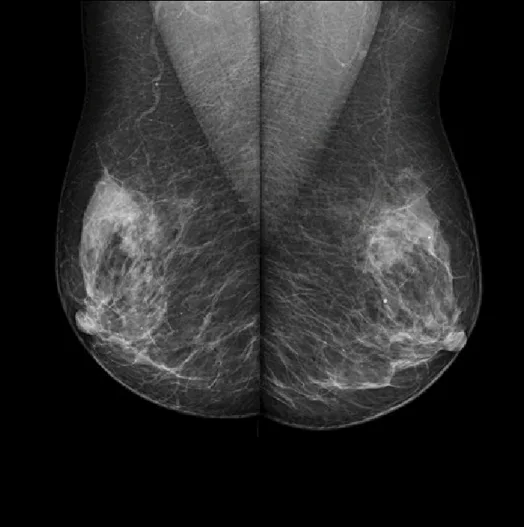

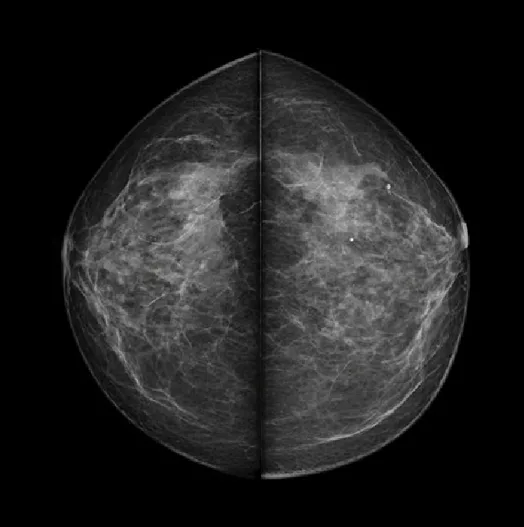

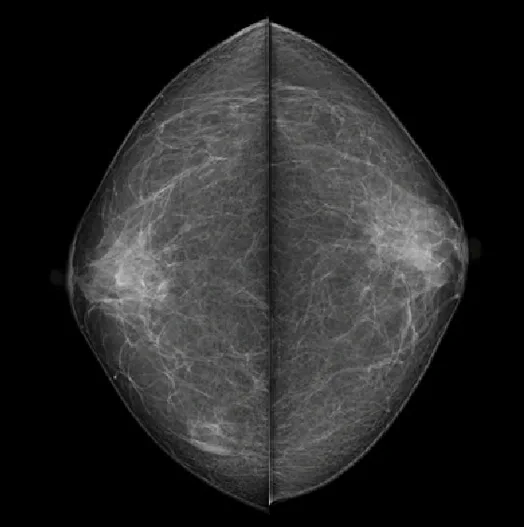

Genoray MX-600 — Клинические изображения

Клинические изображения

Примеры маммограмм, полученных на системе: прямые и косые обзорные проекции обеих желёз. Полноформатный детектор и цифровая обработка сохраняют детализацию и на плотной железистой ткани, и в ретромаммарном пространстве, где чаще всего теряются мелкие группы микрокальцинатов.

Рентгеновский тракт

Генератор высокочастотный инверторный, 4 кВт
Трубка с вращающимся молибденовым анодом в бериллиевом корпусе, теплоёмкость 300 кНЕ
Фокусные пятна 0,3 и 0,1 мм, угол скоса анода 16°
Диапазон анодного напряжения 22–35 кВ
Экспозиция 1–600 мАс на большом фокусе и 1–100 мАс на малом
Дополнительный фильтр: молибден 30 мкм и алюминий 0,5 мм, родиевый — опционально
Расстояние источник–детектор 650 мм

Штатив и комплект поставки

С-образный штатив перемещается по вертикали в диапазоне 560–1340 мм и поворачивается на 180° вправо и 160° влево, что закрывает и косые проекции, и рентгенографию подмышечной области. Масса аппарата 320 кг, питание однофазное 230 В. В комплект входят компрессионные пластины — стандартная, прицельная, для аксиллярной укладки и мягкая, устройства увеличения ×1,5 и ×1,8, отсеивающий растр с кассетоприёмником, ножные педали управления компрессией и защитный экран.
