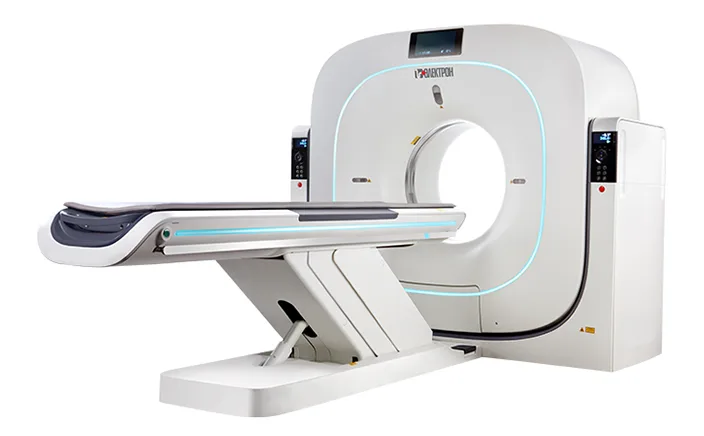

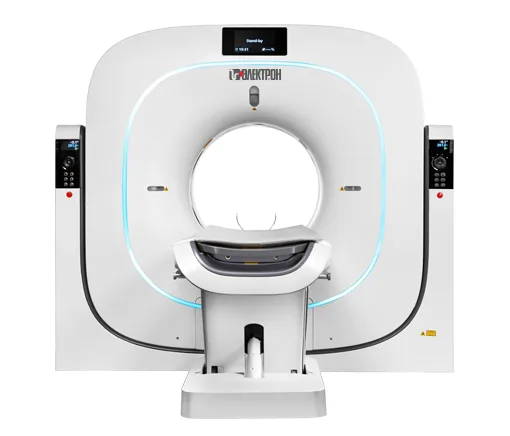

Электрон КТР

Name: Электрон КТР
Brand: НИПК Электрон

Российский компьютерный томограф в исполнениях на 16, 32, 64 и 128 срезов. Итеративная реконструкция для низкодозовых протоколов, кардиосинхронизация, матрица сбора данных 1024 × 1024, наклон гентри ±30°, стол с нагрузкой до 300 кг и русскоязычное программное обеспечение.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Класс: Экспертный
Страна изготовления: Россия
Сегмент: Государственный, Частный
Срезов за оборот: 128
Минимальное время оборота, с: 0.25
Пространственное разрешение: 14–30 пар лин./см в зависимости от исполнения

Характеристики

Класс: Экспертный
Страна изготовления: Россия
Сегмент: Государственный, Частный
Срезов за оборот: 128
Минимальное время оборота, с: 0.25
Пространственное разрешение: 14–30 пар лин./см в зависимости от исполнения
Наклон гентри, °: −30 … +30
Мощность генератора, кВт: 100
Теплоёмкость анода, МТЕ: 8
Скорость охлаждения анода, кТЕ/мин: 1696
Минимальное напряжение, кВ: 60
Максимальное напряжение, кВ: 140
Максимальный анодный ток, мА: 900
Нагрузка на стол, кг: 300
Диапазон сканирования, мм: 1700
Минимальная высота стола, мм: 350
Технологии реконструкции и снижения дозы: Итеративная реконструкция, Подавление артефактов от металла, Субтракция костей и кальцинатов
Области применения: Голова и шея, Органы грудной и брюшной полости, Кардиология, КТ-ангиография, Онкология, Костно-мышечная система, Педиатрия
Кардиосинхронизация (ЭКГ): Да
Вес, кг: 4211
Коды КТРУ: 26.60.11.119-00000023, 26.60.11.119-00000024, 26.60.11.119-00000025, 26.60.11.119-00000026, 26.60.11.119-00000020, 26.60.11.119-00000028, 26.60.11.119-00000027, 26.60.11.119-00000019, 26.60.11.119-00000021, 26.60.11.119-00000022
Регистрационное удостоверение: ФСР 2010/08617 от 11.08.2010 (ЕРУЛ Г004-00110-00/02934348; переоформлено 21.03.2023) — «Комплекс томографический рентгеновский КТР по ТУ 26.60.11-032-11150760-2018»; изготовитель АО «НИПК «Электрон», Россия
Тип системы: Мультисрезовый спиральный
Срезов за оборот (исполнения): 16, 32, 64 и 128 срезов в зависимости от исполнения
Потребляемая мощность, кВ·А: 80–100
Название по РУ: Комплекс томографический рентгеновский КТР по ТУ 26.60.11-032-11150760-2018
Матрица сбора данных: 1024 × 1024
Теплоёмкость рентгеновской трубки: 3,5–8 млн ТЕ в зависимости от исполнения
Время оборота: 0,25–0,5 с в зависимости от исполнения
Число элементов детектора: от 10 000 до 86 016 в зависимости от исполнения
Диапазон вертикального перемещения стола: 350–1010 мм
Габариты (Д × Ш × В): 2 500 × 1 200 × 2 100 мм

Особенности

Исполнения от 16 до 128 срезов

Комплекс КТР выпускается серийно с 2010 года и собирается в исполнениях на 16, 32, 64 и 128 срезов — под задачи районной больницы, областного стационара и специализированного центра. Старшие конфигурации отличаются теплоёмкостью анода (до 8 млн ТЕ), мощностью генератора (до 100 кВт), числом элементов детектора (до 86 016) и минимальным временем оборота (до 0,25 с). Пространственное разрешение — от 14 до 30 пар линий на сантиметр в зависимости от исполнения. Матрица сбора данных во всех вариантах — 1024 × 1024.

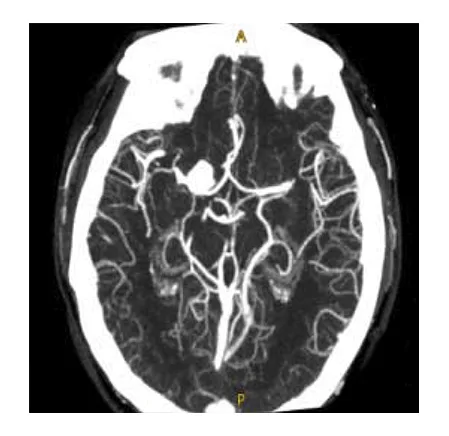

Итеративная реконструкция и низкие дозы

Алгоритмы итеративной реконструкции работают во всех исполнениях линейки и сохраняют диагностическую ценность изображения при заниженной экспозиции. Отдельно предусмотрены низкодозовые протоколы для разных анатомических областей у детей — вопрос лучевой нагрузки у педиатрических пациентов решается штатными настройками, а не ручным подбором. Дополнительно доступны программные фильтры, снижающие артефакты от металлических имплантатов и протезов.

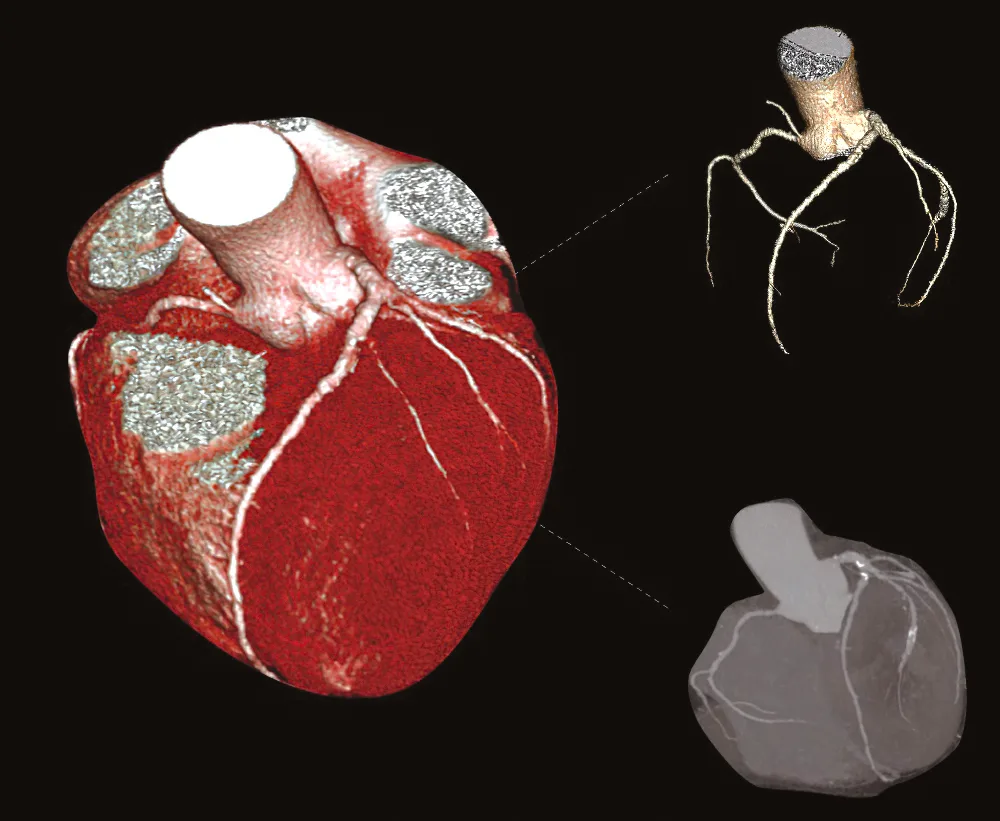

Кардиосинхронизация при высоком ЧСС

Кардиологический пакет с синхронизацией по ЭКГ входит в состав программного обеспечения. Высокая скорость сканирования позволяет получать диагностическую картинку коронарного русла и при учащённом сердечном ритме, когда пошаговые режимы дают смещение сегментов.

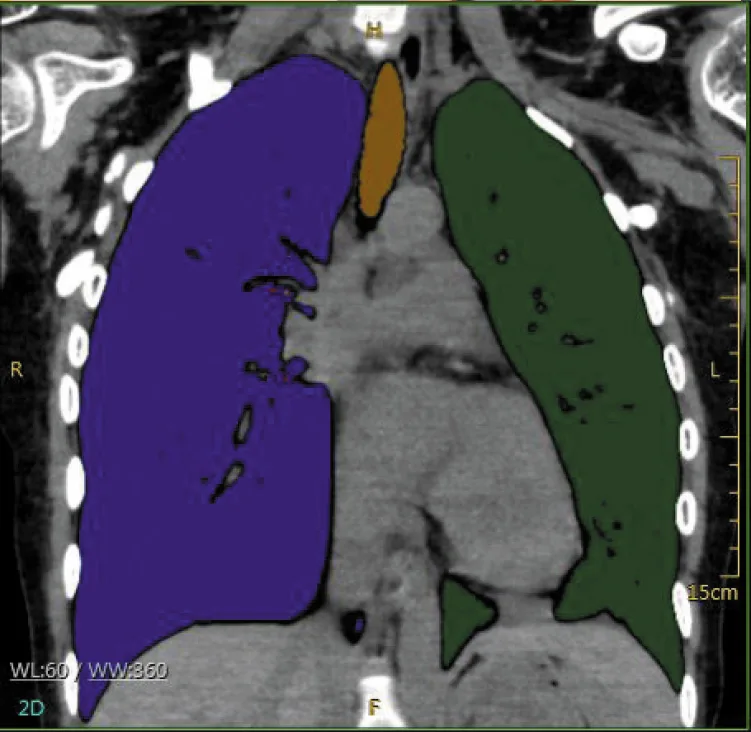

Лёгкие на короткой задержке дыхания

Скорость сбора данных сокращает задержку дыхания до минимума, поэтому исследование выполнимо у пожилых и тяжёлых пациентов, не выдерживающих длинное апноэ. В пакете анализа лёгких предусмотрены поиск узелковых образований и количественная оценка эмфиземы.

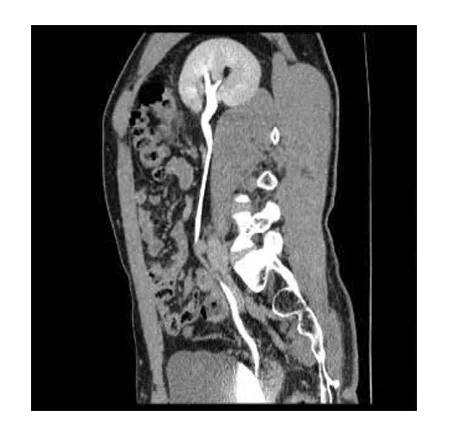

Сосуды: анализ стенозов и удаление кости

Пакет сосудистых исследований строит развёртки сосудов, измеряет степень стеноза и автоматически удаляет костные структуры из контрастной серии. Отдельно доступны анализ перфузии головного мозга и виртуальная эндоскопия с бронхоскопией.

Русскоязычное ПО и интеграция с МИС

Интерфейс сканирования и инструменты постобработки полностью русифицированы — обучение персонала занимает меньше времени, а формулировки в протоколе не приходится переводить. Комплекс интегрируется в информационную систему учреждения и передаёт исследования в архив медицинских изображений. Комплектующие подобраны с учётом эксплуатации в российских условиях, а компьютерные томографы «Электрон» промаркированы в системе «Честный знак».

Клинические изображения

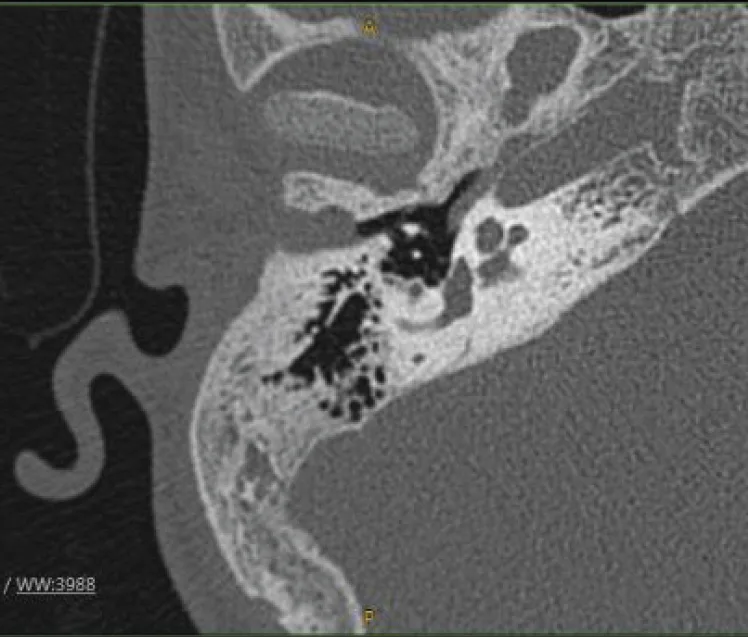

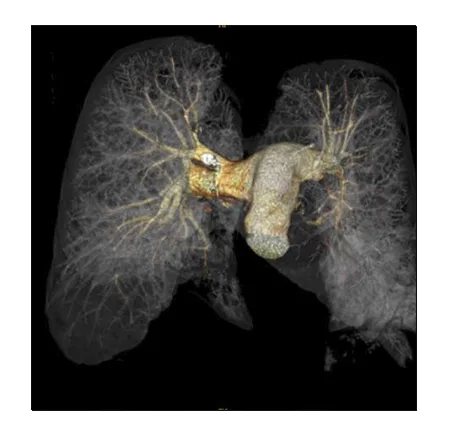

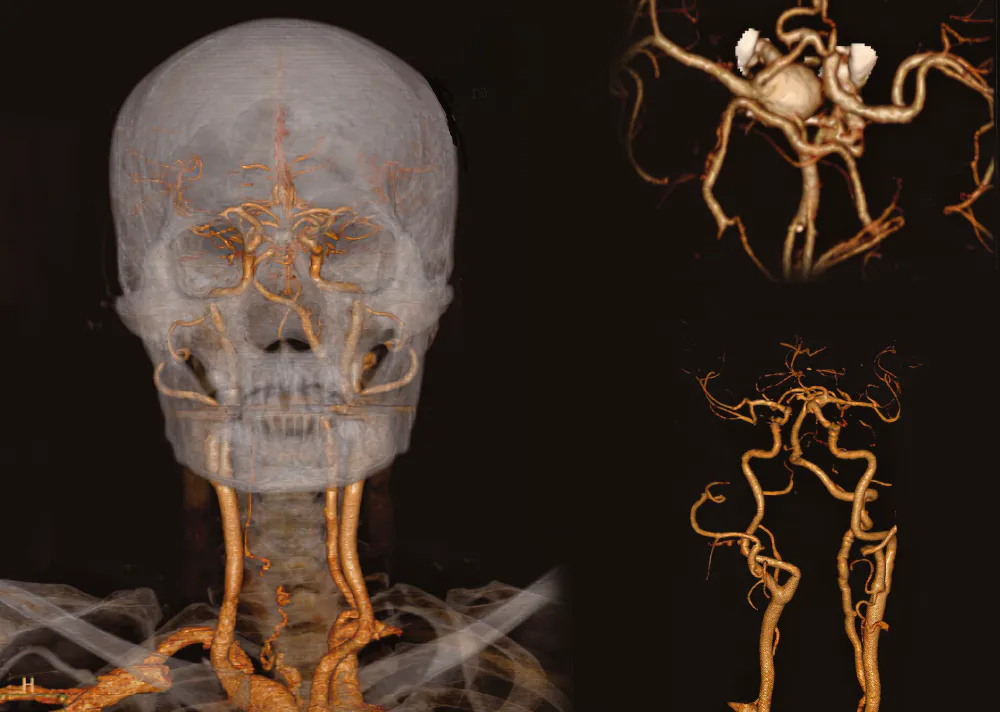

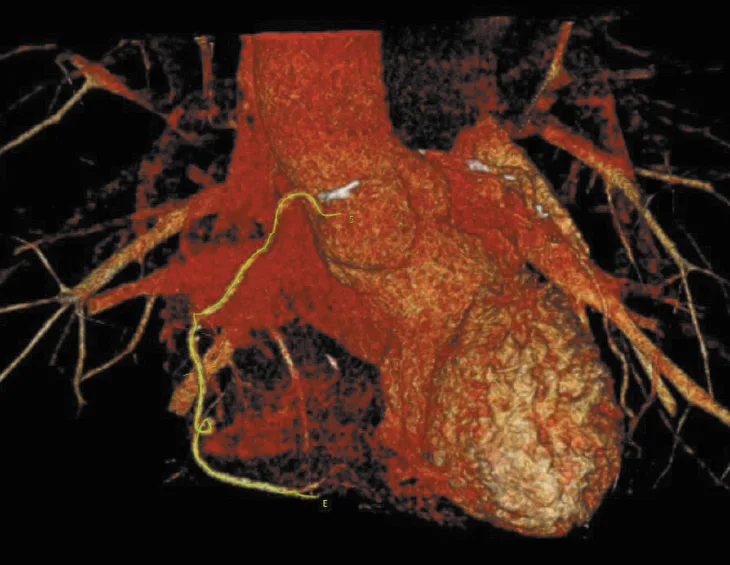

Исследования, выполненные на комплексе КТР: сосуды головы и шеи, костные структуры черепа, височная кость, коронарное русло, органы брюшной полости и малого таза, лёгочное сосудистое дерево.

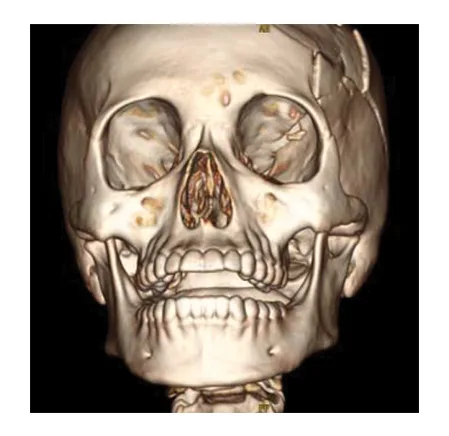

Электрон КТР — Клинические изображения — фото 2

Электрон КТР — Клинические изображения — фото 3

Электрон КТР — Клинические изображения — фото 4

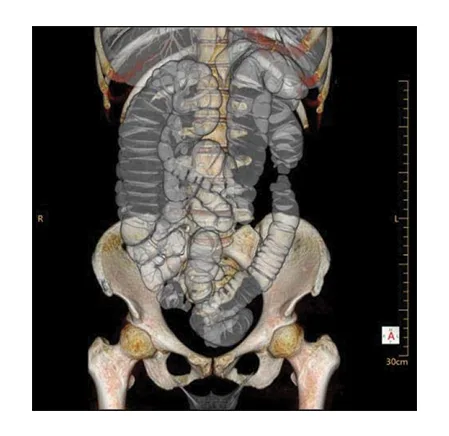

Электрон КТР — Клинические изображения — фото 5

Электрон КТР — Клинические изображения — фото 6

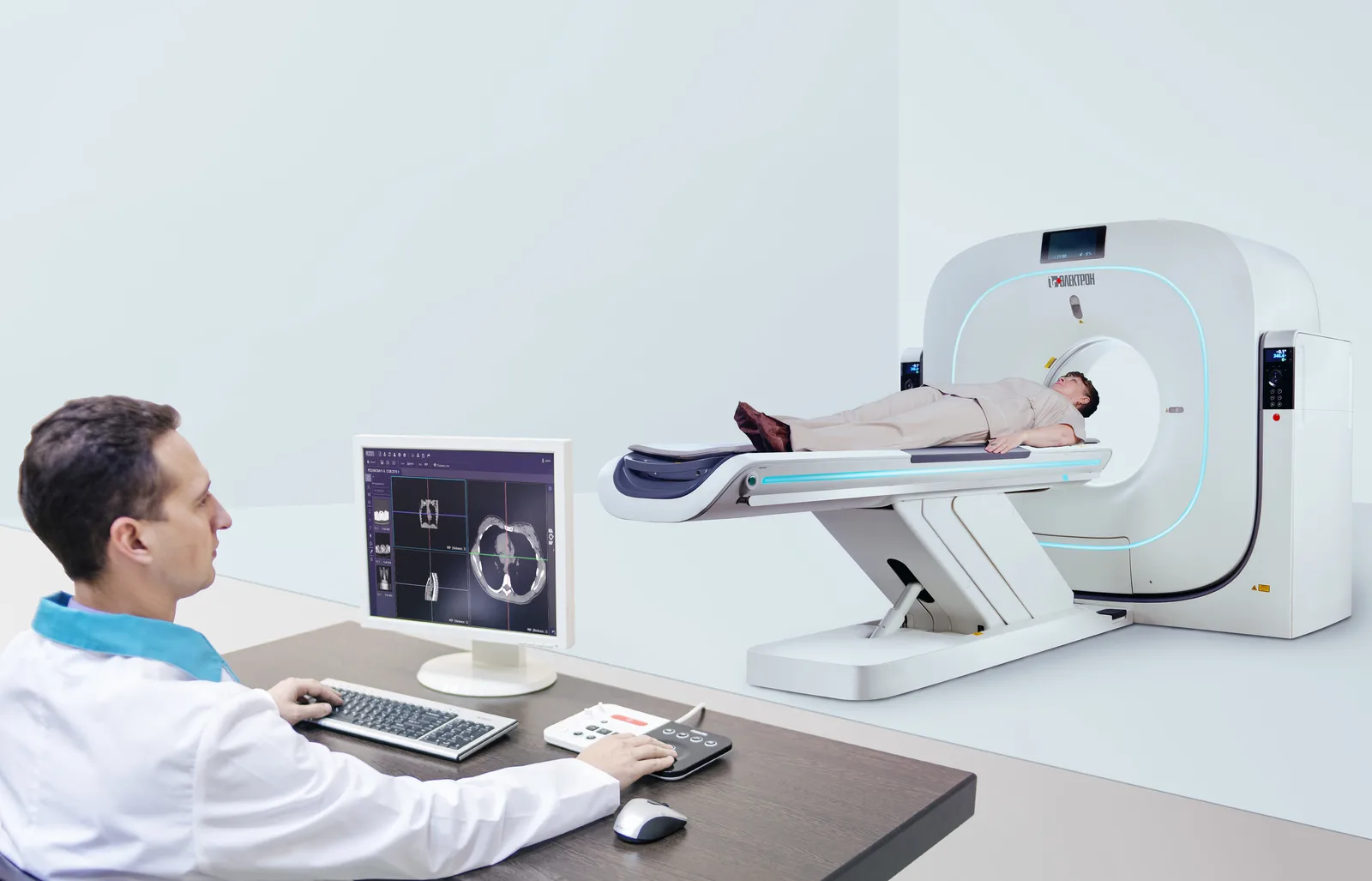

Рабочее место и поток пациентов

Стол пациента выдерживает до 300 кг, поднимается и опускается в диапазоне 350–1010 мм и обеспечивает сканируемый диапазон 1400–1700 мм. Гентри наклоняется в пределах ±30° для косых проекций. Рабочие станции врача и лаборанта, PACS-сервер, приспособления для позиционирования и автоматический инъектор входят в состав дополнительного оборудования и подбираются под фактический профиль отделения.

Программные пакеты по нозологиям

В состав программного обеспечения входят исследования с контрастом, виртуальная колоноскопия, дентальный пакет, сегментирование и анализ новообразований с идентификацией и локализацией, автоматическое вычисление объёма жировой ткани в брюшной полости, анализ перфузии головного мозга и общей перфузии.

Комплектация и защита от излучения

Помимо рабочих станций и PACS-сервера комплекс дополняется климатической системой, рентгенозащитными окнами разных размеров, рентгенозащитной одеждой для персонала и индивидуальными средствами защиты пациентов. Перечень комплектаций шире базового и согласуется под задачи учреждения.

Надёжность и бесперебойное питание

Источник бесперебойного питания высокой мощности поддерживает работу гентри и рабочих станций при отключении электроснабжения — начатое исследование завершается штатно, а не обрывается. Рентгеновская трубка рассчитана на длительный срок эксплуатации; потребляемая мощность комплекса — 80–100 кВ·А в зависимости от исполнения.

Документация производителя

Каталог продукции НИПК «Электрон» 2026 (рус.)PDF · 10,5 МБ
