Прямой клинический микроскоп для рутинной лабораторной микроскопии. Универсальный турельный конденсор даёт светлое и тёмное поле, три позиции фазового контраста, простую поляризацию и флуоресценцию на одном штативе, револьвер держит до пяти объективов UIS2, светодиодное освещение по Кёлеру работает 60 000 часов с неизменной цветовой температурой.
Универсальный конденсор с числовой апертурой 1,25 переключает светлое поле, тёмное поле, фазовый контраст Ph1/Ph2/Ph3, простую поляризацию и флуоресценцию. Увеличение меняется в диапазоне от 2× до 100× без перестановки верхней линзы конденсора, поэтому просмотр мазка на малом увеличении и разбор клетки под иммерсией идут подряд, без перенастройки оптики. Одному рабочему месту хватает одного штатива вместо двух-трёх специализированных микроскопов.
Компактный флуоресцентный осветитель вставляется прямо в штатив, турель конденсора переводится в положение FL. Источник — предварительно отцентрованный светодиод с ресурсом 60 000 часов: прогрев, юстировка и утилизация ртутной лампы из регламента уходят. Положение FL заодно перекрывает проходящий свет, поэтому фоновая засветка сверху конденсора не портит контраст слабо светящегося препарата.
Встроенный механический столик с правосторонним управлением перемещает препарат на 76 × 52 мм; в опциях — листовой держатель, по которому стекло двигается без зажима, и держатель на два стандартных стекла. Тубусы: бинокулярный и тринокулярный с наклоном 30°, наклонный бинокулярный с регулировкой 30–60°, межзрачковое расстояние 48–75 мм. Корпус 211 × 376 × 393 мм при массе около 7,3 кг помещается на обычный лабораторный стол.
Препараты, снятые на CX43: почка, цервикальная цитология и микобактерии туберкулёза в светлом поле, эритроциты и лейкоциты в тёмном поле, клетки HeLa в фазовом контрасте, амилоид в простой поляризации, микобактерии туберкулёза и почечный клубочек во флуоресценции.
В ролике показано, как устроены низко расположенные рукоятки фокусировки и привода столика, посадка оператора и смена препарата на CX43 и CX33.

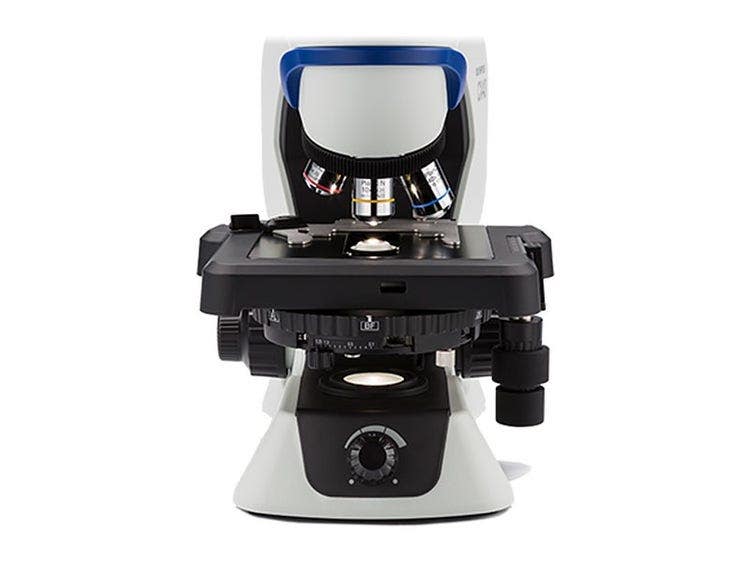

Светодиодная подсветка даёт дневной спектр, поэтому окраска препарата видна в естественных цветах. Цветовая температура не меняется при регулировке яркости, а ресурс 60 000 часов исключает замену ламп в течение всего срока службы.
Освещение по Кёлеру настроено на заводе: правильная схема получается без подъёма и центровки конденсора. Лаборант, впервые севший за микроскоп, сразу получает равномерное поле, а в потоке исследований экономится по минуте на каждом препарате.

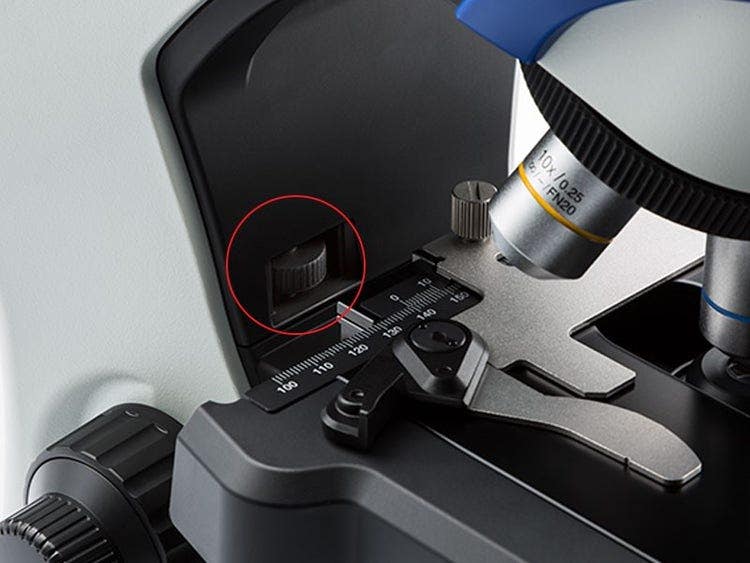

Ход грубой рукоятки 15 мм с регулировкой момента вращения, а ограничитель подъёма столика не даёт объективу столкнуться с препаратом при работе на больших увеличениях. Стекло и фронтальная линза иммерсионного объектива остаются целы.

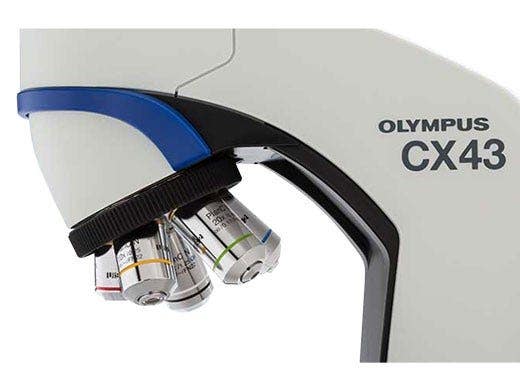

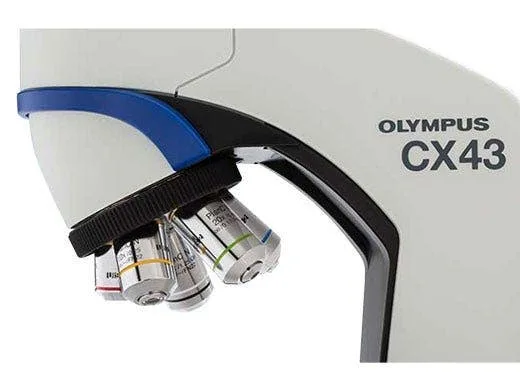

Револьвер обратного типа принимает до пяти объективов UIS2 и опущен вниз — смена увеличения выполняется, не отрывая локти от стола, а развёрнутая внутрь конструкция освобождает место над столиком для замены препарата и нанесения иммерсионного масла. К обычному набору 4×, 10×, 40× и 100× добавляются обзорный 2× и объективы для фазового контраста.

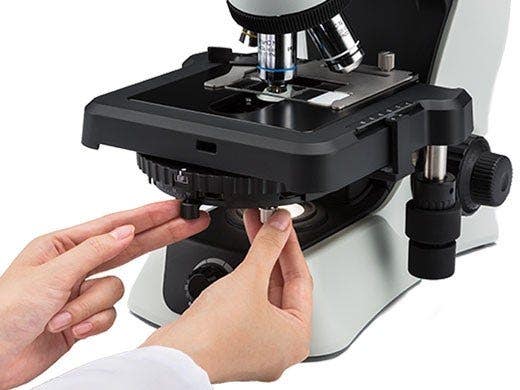

Контраст поднимается простым прикрытием апертурной диафрагмы — без опускания конденсора, как это делалось на прежнем поколении CX41. Разница видна на парных снимках воскового цилиндра и трихофитона. Два фиксирующих штифта закрепляют выбранный уровень контраста и положение конденсора в светлом поле, поэтому настройка не сбивается при передаче микроскопа между сменами.
Короткий обзор конструкции штатива, узлов освещения и работы с препаратом.

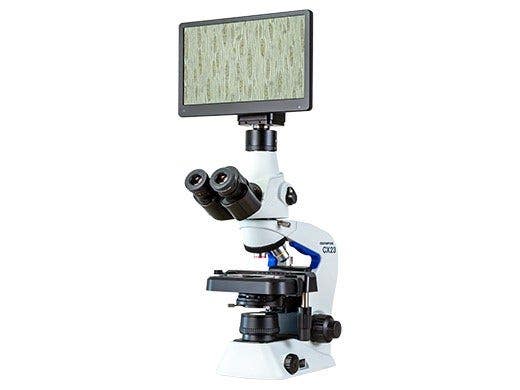

Тринокулярный тубус с делением 50:50 принимает цифровую камеру EP50 с беспроводной сетью: изображение выводится на монитор или проектор, и препарат разбирает вся группа сразу, не занимая очередь к окулярам. Половина светового потока при этом остаётся в окулярах, поэтому наблюдение и съёмка идут одновременно. Это же решение закрывает документирование находки, архив снимков по случаю и передачу изображения врачу-клиницисту без пересылки самого стекла.
