Ulrich Medical CT motion SPICY

Name: Ulrich Medical CT motion SPICY
Brand: Ulrich Medical

Бесшприцевой КТ-инжектор Ulrich Medical на платформе XD 8000 в исполнении SPICY: подача роликовым насосом прямо из флаконов, 2 × 1000 мл контраста и 2 л NaCl в одной загрузке, системное давление до 22,4 бар (325 psi), автоматическое разведение контраста CDadapt и насосная магистраль на 24 часа.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Страна изготовления: Германия
Сегмент: Государственный, Частный
Регистрационное удостоверение: РЗН 2015/2800 от 28.11.2005 (переоформлено 10.05.2017) — «Инжекторы ангиографические для компьютерной и магнитно-резонансной томографии XD, модели: XD 2000 mississippi, XD 2001 missouri, XD 2002 ohio, XD 8000 CT Motion с принадлежностями», вариант исполнения XD 8000 CT Motion; изготовитель ulrich GmbH & Co. KG, Германия
Тип подачи: Перистальтический (безшприцевой)
Ёмкости для сред: 3 точки подключения: контраст 2 × до 1000 мл, NaCl 1 × до 2000 мл (напольная версия) или 1 × до 1000 мл (потолочная)
Диапазон скорости потока, мл/с: 0,1–10 (шаг 0,1)

Характеристики

Страна изготовления: Германия
Сегмент: Государственный, Частный
Регистрационное удостоверение: РЗН 2015/2800 от 28.11.2005 (переоформлено 10.05.2017) — «Инжекторы ангиографические для компьютерной и магнитно-резонансной томографии XD, модели: XD 2000 mississippi, XD 2001 missouri, XD 2002 ohio, XD 8000 CT Motion с принадлежностями», вариант исполнения XD 8000 CT Motion; изготовитель ulrich GmbH & Co. KG, Германия
Тип подачи: Перистальтический (безшприцевой)
Ёмкости для сред: 3 точки подключения: контраст 2 × до 1000 мл, NaCl 1 × до 2000 мл (напольная версия) или 1 × до 1000 мл (потолочная)
Диапазон скорости потока, мл/с: 0,1–10 (шаг 0,1)
Максимальная скорость потока, мл/с: 10
Программируемый объём инъекции, мл: до 400 на пациента без KVO (шаг 1)
Предел давления, psi: 325
Предел давления, бар: 22.4
Канал физиологического раствора: Да
Максимум фаз в протоколе: 40
Память протоколов: 100
Режим KVO (поддержание вены открытой): Да
Подогрев контрастного средства: Да
Контроль давления в реальном времени: Да
Детекция воздуха: Да
Многоразовый расходный тракт: Да
Срок работы многоразового тракта, ч: 24
Беспроводная работа от аккумулятора: Да
Варианты установки: Пьедестал, Потолочное крепление
Дисплей, дюймы: 12 (сенсорный терминал в операторской); на инжекторе — графический дисплей с функциональными клавишами
Габариты, мм: 645 × 645 × 1464 (напольная версия)
Вес, кг: 79
Электропитание: 100–240 В, 50/60 Гц; встроенный литий-ионный аккумулятор 25,2 В (напольная версия)
Коды КТРУ: 26.60.11.130-00000002
Заводское обозначение: XD 8000
Подогрев контрастного средства: выше 28 °C до 37 °C
Настраиваемый предел давления: 2–17 бар (29–247 psi), плюс временный лимит на инъекцию
Контроль давления: 2 датчика давления, кривая давления в реальном времени
Детекция воздуха: 3 детектора на линиях подачи сред, 1 на насосной магистрали, 1 на линии пациента
Перенос данных инжектор → терминал: Bluetooth, класс 1
Импорт и экспорт данных: USB-интерфейс
Базовые функции ПО: Seamless, индикация остатка, NaCl backup, ручная и по таймеру пауза, стандартный и временный предел давления, KVO, нагреватель
Лицензируемые функции ПО: Tandem, Same patient, замена КВ на NaCl, отложенный старт, секундомер, счётчик времени, SYNCopen, CDadapt, RIS/PACS Interface, Media Scan
Синхронизация с КТ-сканером (SYNCopen): Опция: программная лицензия, закупается отдельно
Передача параметров инъекции в RIS/PACS: Опция: программная лицензия RIS/PACS Interface, обмен по DICOM; Media Scan входит в неё
Расходные материалы: Насосная магистраль 24 ч; линии пациента 12 ч длиной 1,5 / 2,5 / 3,2 м
Принадлежности: Лоток, контейнер для отходов, стойка под NaCl
Габариты и масса потолочной версии: Зависят от подвеса и высоты помещения; 30 кг плюс несущая консоль
Ограничение по рынкам: Производитель не продаёт и не распространяет изделие в США

Особенности

22,4 бар и четыре литра сред в одной загрузке

SPICY — исполнение CT motion, рассчитанное на высокие скорости потока и вязкие контрастные средства: максимальное системное давление поднято до 22,4 бар (325 psi) против 17 бар у базовой версии. Одновременно выросла ёмкость: два контрастных входа держат флаконы до 1000 мл каждый плюс до 2000 мл физраствора — суммарно четыре литра сред, которых хватает на смену с высоким потоком пациентов. Встроенный нагреватель держит контраст в диапазоне выше 28 °C и до 37 °C, снижая вязкость и давление в тракте.

CDadapt: разведение контраста без лишних флаконов

Лицензируемая функция CDadapt автоматически снижает концентрацию контрастного вещества — например, для кардиологических протоколов, где полная плотность в правых камерах даёт артефакты. Разведение выполняет сам инжектор физраствором из третьего входа, отделению не нужно готовить разбавленный препарат заранее. Расход контраста на исследование при этом снижается.

Media Scan: штрихкод вместо ручного ввода

Этикетки флаконов считываются сканером штрихкода, а параметры контраста и физраствора уходят в PACS или систему документооборота автоматически. Ручной ввод из протокола исчезает вместе с опечатками в нём. Функция входит в лицензию RIS/PACS Interface и работает с системами разных производителей по DICOM.

Два датчика давления и пять детекторов воздуха

Контроль давления идёт по двум независимым датчикам, а воздух ловят пять детекторов: три на линиях подачи сред, один на насосной магистрали и один на линии пациента. Предел давления настраивается в диапазоне 2–17 бар, отдельно предусмотрен временный лимит на конкретную инъекцию. Контур закрытый, препарат забирается прямо из заводской упаковки — промежуточных ёмкостей, которые нужно мыть, в схеме нет.

Как устроен CT motion SPICY

Устройство инжектора, отличия исполнения SPICY от базового CT motion и подготовка кабинета к рабочей смене.

Seamless и Tandem: два контейнера контраста

Seamless входит в базовое ПО: когда первый флакон контраста заканчивается, подача без паузы продолжается из второго такого же — исследование не срывается, а остатки не выбрасываются. Лицензируемая Tandem решает другую задачу: на двух входах стоят разные контрастные средства, и переключение между ними выполняется одним нажатием. Менять 24-часовую насосную магистраль при этом не нужно — тракт промывается по специальной программе, в том числе при смене препаратов с разными действующими веществами.

Светофор остатка сред

Остаток каждого контейнера показан двумя способами сразу: цветовой индикацией по принципу светофора и точным числом миллилитров. Оператору не нужно оценивать уровень на глаз и заранее менять флакон «на всякий случай» — контраст дорабатывается до конца, а объём, уходящий в утиль, сводится к минимуму. На выброс при этом идёт только линия пациента, а не шприц с остатком препарата.

Опыт сети Groupe GRX, Тулуза

Повседневная работа CT motion SPICY в отделениях лучевой диагностики французской сети Groupe GRX.

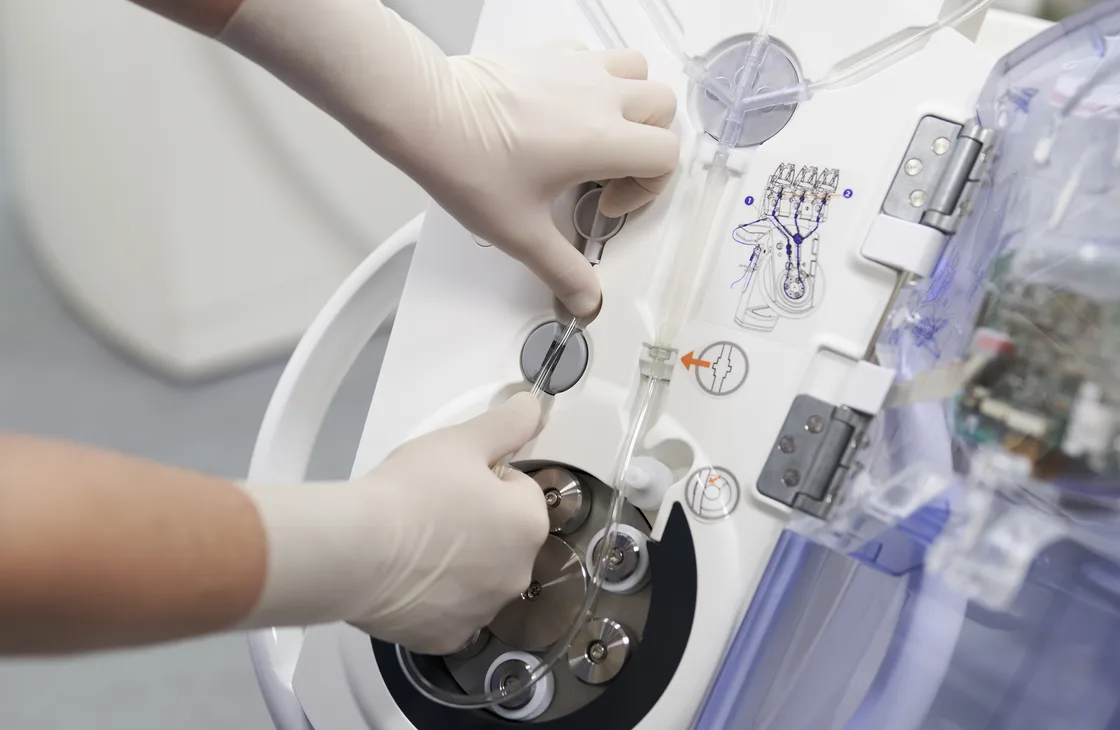

Насосная магистраль на 24 часа

Расходный тракт разделён на две части: насосную магистраль с датчиком давления, воздушным и частичным фильтрами и линию пациента с двумя обратными клапанами. Насосная часть ставится один раз в сутки, между пациентами меняется только линия — смена занимает секунды. Линии пациента рассчитаны на 12 часов и выпускаются длиной 1,5, 2,5 и 3,2 м. Микробиологическая и вирусологическая контаминация тракта CT motion исследована по стандарту GLP в лаборатории UL International.

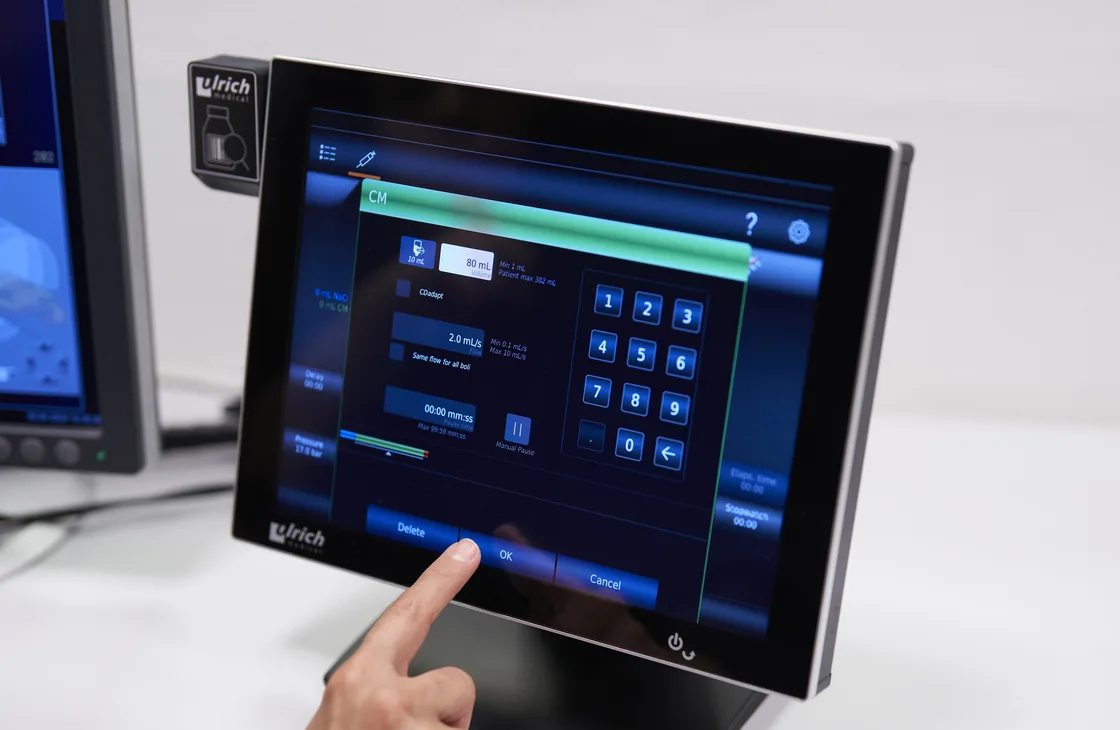

Терминал 12 дюймов и дисплей на инжекторе

Управление разнесено: в операторской стоит терминал с цветным TFT-экраном 12 дюймов и ёмкостным сенсором, где протокол задаётся и рисуется графически, а на самом инжекторе — графический дисплей с функциональными клавишами для подготовки и контроля у пациента. Связь между ними беспроводная, Bluetooth класса 1; данные выгружаются через USB. Кривая давления показывается в реальном времени.

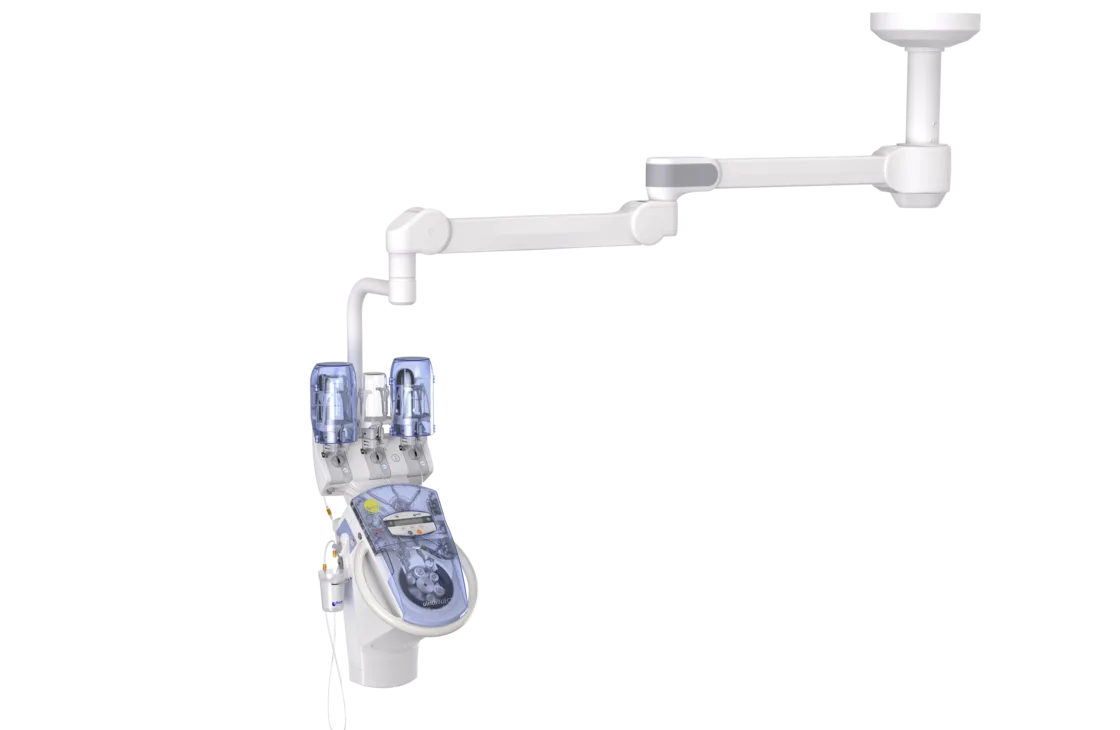

Напольная и потолочная версии

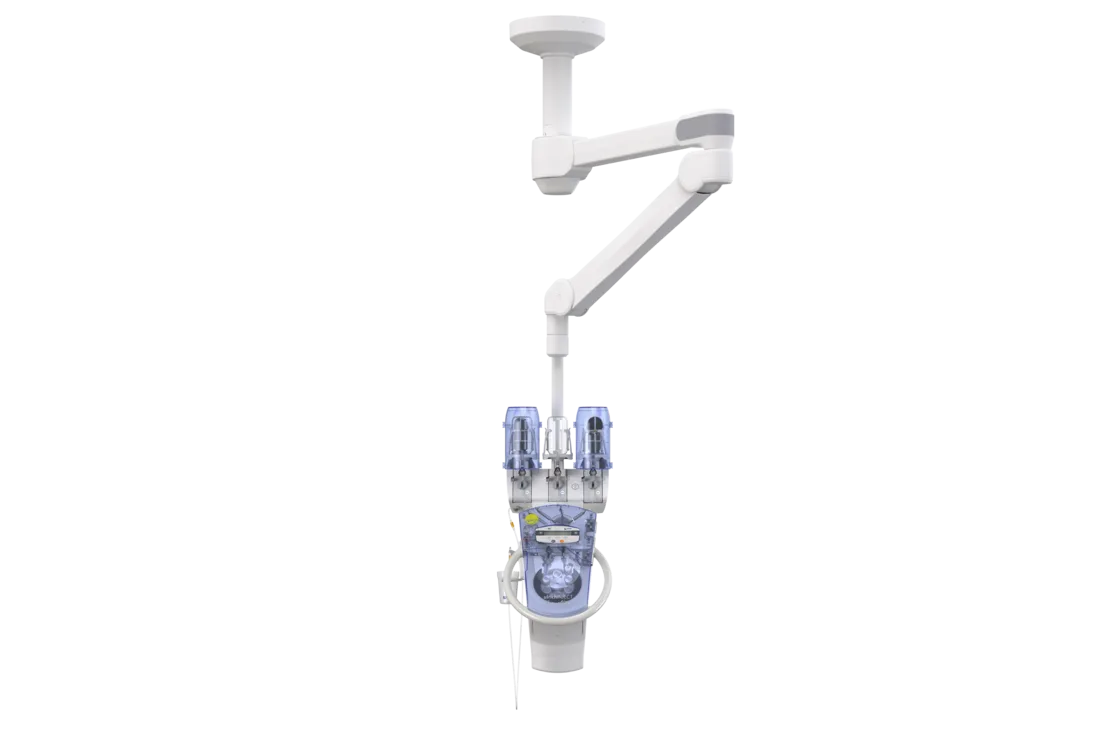

Напольное исполнение — автономная стойка на аккумуляторе: литий-ионная батарея 25,2 В держит сутки работы, кабель к сети нужен только для зарядки. Потолочная версия рассчитана на тесные процедурные: инжектор весит 30 кг плюс подвес, пол остаётся свободным для каталки и персонала. Ёмкость NaCl у потолочного варианта меньше — 1 × 1000 мл против 2000 мл у напольного.

Документация производителя

Брошюра Ulrich Medical: CT motion SPICY (англ.)PDF Листовка Ulrich Medical: CT motion SPICY (англ.)PDF Обзор Ulrich Medical: расходные материалы и принадлежности инжекторов (англ.)PDF
