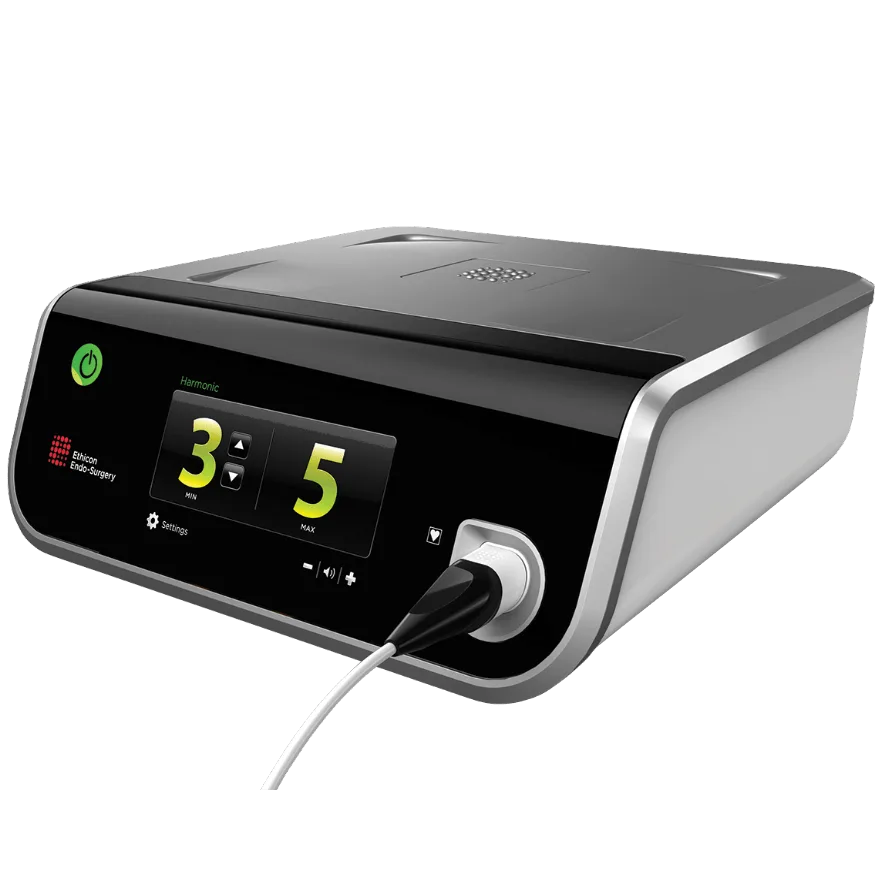

Ethicon HARMONIC GEN11 (G11)
Ethicon

Ethicon HARMONIC GEN11 (G11)

Генератор платформы HARMONIC: одна компактная станция для ультразвуковых ножниц HARMONIC и биполярных насадок ENSEAL. Ультразвук 55,5 кГц с амплитудой 71–92,1 мкм и пять уровней мощности, биполярный режим до 135 Вт с заваркой сосудов до 7 мм, сенсорный экран, автоматическое распознавание подключённого инструмента и обновление прошивки через USB.

Цена по запросу
Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Виды энергии
Ультразвуковая, Биполярная
Виды доступа
Открытая хирургия, Лапароскопия, Эндоскопия
Класс
Премиальный
Страна изготовления
США
Сегмент
Государственный, Частный
Питание аппарата
От сети

Характеристики

Виды энергии
Ультразвуковая, Биполярная
Виды доступа
Открытая хирургия, Лапароскопия, Эндоскопия
Класс
Премиальный
Страна изготовления
США
Сегмент
Государственный, Частный
Питание аппарата
От сети
Частота ультразвука, кГц
55.5
Рабочие частоты
55,5 кГц
Амплитуда движения насадки, мкм
71–92,1
Выходная мощность в УЗ-режиме, Вт
35
Число уровней мощности
5
Выходная мощность в биполярном режиме, Вт
135
Заваривание сосудов до, мм
7
Контроль состояния ткани (импеданс / автостоп)
Да
Число разъёмов для инструментов
1
Автораспознавание подключённого инструмента
Да
Дисплей
Сенсорный
О дисплее и управлении
Сенсорный экран на передней панели: режим, уровни мощности MIN/MAX, громкость звуковой индикации, визуальные подсказки по ошибкам
Активация
Ножная педаль, Кнопки на инструменте
Обновление ПО генератора
С флешки через USB-разъём на задней панели
Самотестирование генератора и инструментов
Да
Ирригация
Нет
Аспирация
Нет
Тележка-подставка
Опция
Инструменты
Многоразовая рукоятка + сменные насадки
Совместимые инструменты
Ножницы HARMONIC 1100 и HARMONIC 700 со встроенной лапаросонической рукояткой, Ножницы HARMONIC ACE+7 и HARMONIC FOCUS+ на многоразовой рукоятке, Лезвия HARMONIC SYNERGY, Многоразовые рукоятки HARMONIC HP054 (серая) и HPBLUE (синяя), Биполярные насадки ENSEAL X1 и ENSEAL G2
Электропитание
Сеть переменного тока 240 В
Потребляемая мощность, ВА
500
Класс потенциального риска
2б
Регистрационное удостоверение
ФСЗ 2012/11599 от 27.05.2024 — «Генератор электрохирургический, ультразвуковой G11, с принадлежностями», Ethicon Endo-Surgery, LLC
Коды КТРУ
32.50.50.190-00002636
Адаптеры для инструментов
HGA11 — для насадок HARMONIC, EGA11 — для насадок ENSEAL
Ножной привод
FSW11, две маркированные педали
Проверочный ключ
GEN11VK — тестирование генератора в ультразвуковом и биполярном режимах
Тележка-подставка
CRT11
Версия программного обеспечения
2018-1 (по спецификации Ethicon)
Фиксация адаптера
Стальной хомутик + магнитный доводчик разъёма
Применение у пациентов с кардиостимуляторами
Допускается для всех насадок
Гарантия
12 месяцев
ОКПД2
32.50.50.190
Номер ЕРУЛ
Г004-00110-00/02930628

Особенности

Ethicon HARMONIC GEN11 (G11) — Две энергии в одном корпусе

Две энергии в одном корпусе

GEN11 закрывает сразу два способа работы с тканью. В ультразвуковом режиме лезвие колеблется на 55,5 кГц: белок в стенке сосуда денатурирует от механической энергии, поэтому разрез и гемостаз идут одновременно, ток через тело пациента не проходит, а латеральное тепловое повреждение остаётся минимальным. В биполярном режиме тот же генератор питает насадки ENSEAL и заваривает сосуды диаметром до 7 мм, ограничивая нагрев тканей на уровне 100 °C. Смена технологии не требует смены аппарата: на передней панели один универсальный разъём, инструмент включается через адаптер HGA11 или EGA11.

Adaptive Tissue Technology

Генератор не подаёт фиксированную мощность, а следит за тем, что происходит в браншах. В ультразвуковом режиме подача энергии подстраивается под плотность и толщину захваченной ткани, в биполярном — работает оценка импеданса: как только ткань заварена, цикл коагуляции завершается автоматически, и лишнего тепла в рану не уходит. Цикл можно закончить и вручную. Интеллектуальная подача энергии повышает точность работы по сравнению с инструментами HARMONIC предыдущих поколений без Adaptive Tissue Technology.

Пять уровней мощности вместо одного

Амплитуда колебаний лезвия регулируется пятью ступенями в диапазоне 71–92,1 мкм. Верхние ступени (четвёртая и пятая) — это быстрая одновременная диссекция и коагуляция сухожилий, связок и жировой клетчатки; третья — универсальный баланс между резанием и гемостазом; первая и вторая дают выраженную коагуляцию и применяются на хорошо васкуляризированных тканях. Максимальная выходная мощность в ультразвуковом режиме — 35 Вт, в биполярном — 135 Вт. Уровни MIN и MAX выводятся на экран крупными цифрами и переключаются педалью.

Что входит в поставку

Аппарат зарегистрирован в России как «Генератор электрохирургический, ультразвуковой G11» и поставляется с сетевым кабелем, кабелем питания и руководством пользователя. Принадлежностями идут: адаптер HGA11 для насадок HARMONIC, адаптер EGA11 для насадок ENSEAL, двухпедальный ножной привод FSW11, тележка-подставка CRT11 с местом для хранения принадлежностей и проверочный ключ GEN11VK. Нижняя плоскость корпуса покрыта резиной, чтобы аппарат не скользил по столу или полке тележки.

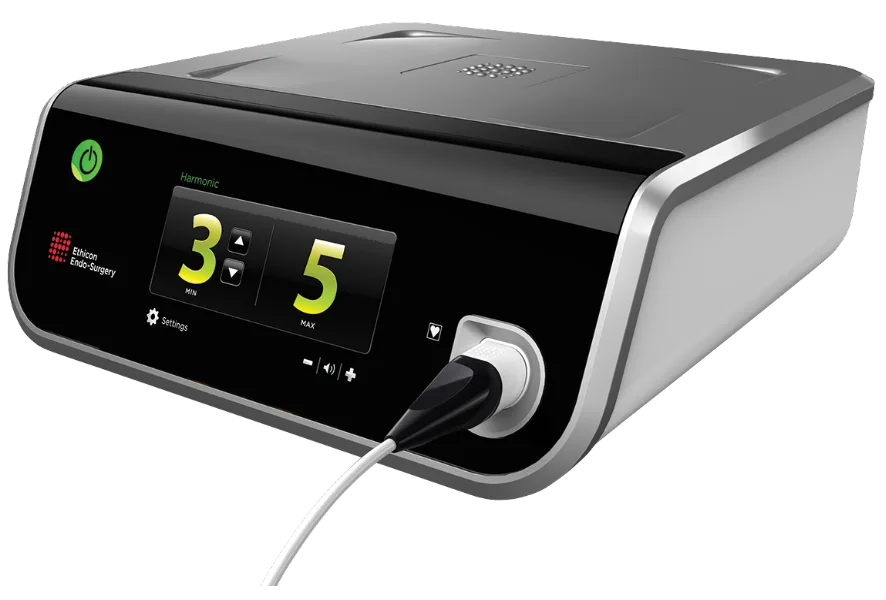

Ethicon HARMONIC GEN11 (G11) — Сенсорный экран и узнавание инструмента

Сенсорный экран и узнавание инструмента

Установка идёт без меню и кодов: инструмент вставляется в универсальный разъём, генератор сам определяет технологию и подставляет заводские настройки. Металлический штекер имеет цветовую маркировку правильного положения, встроенный магнитный доводчик притягивает разъём и не даёт ему выпасть по ходу операции. Экран на передней панели сенсорный: на нём выбираются режим и уровни мощности, регулируется громкость звуковых сигналов и выводятся подсказки при ошибках. Активация — двухпедальным приводом FSW11 или кнопками на самом инструменте.

Ethicon HARMONIC GEN11 (G11) — Обновление прошивки и самотестирование

Обновление прошивки и самотестирование

На задней панели выведен USB-разъём: прошивка обновляется с флешки, и генератор остаётся совместимым с инструментами Ethicon, которые выйдут позже, — капитальную покупку не приходится списывать вслед за сменой поколения расходников. Отдельная функция — самотестирование: проверочным ключом GEN11VK аппарат прогоняется в ультразвуковом и биполярном режимах, отдельно тестируются ультразвуковая рукоятка и насадки. Ошибки выводятся на экран с описанием способа устранения и дублируются звуком, ведётся счётчик активаций рукояток.

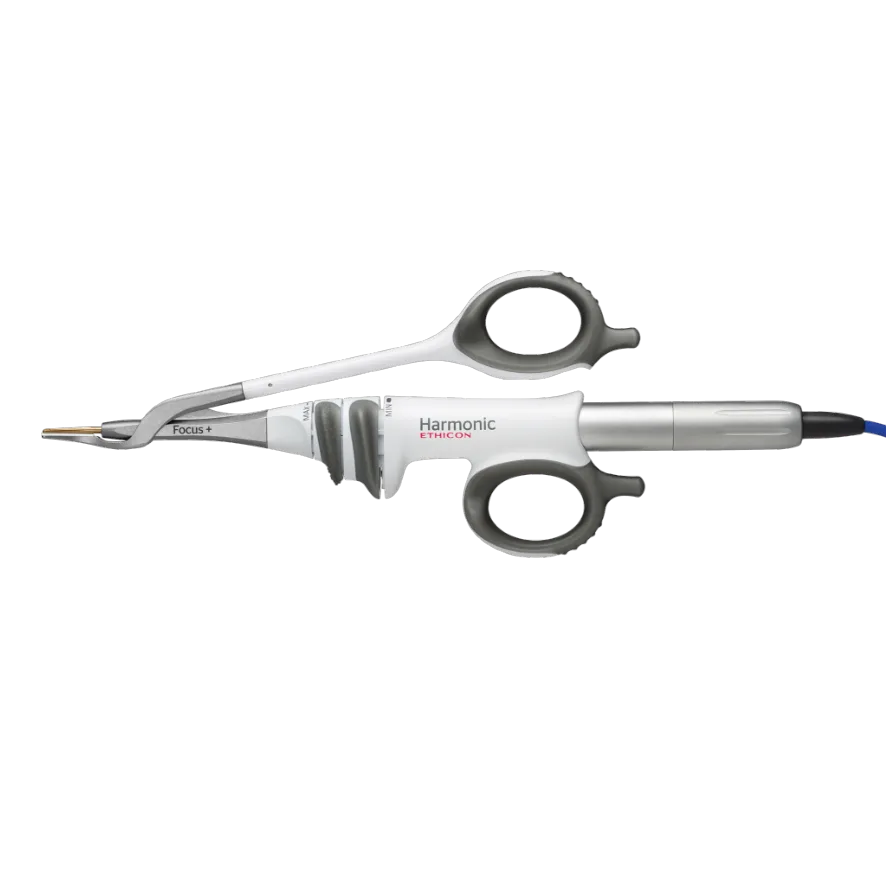

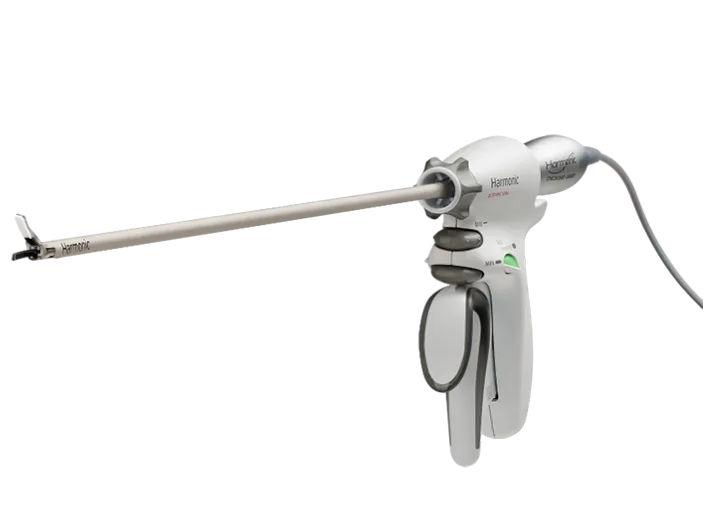

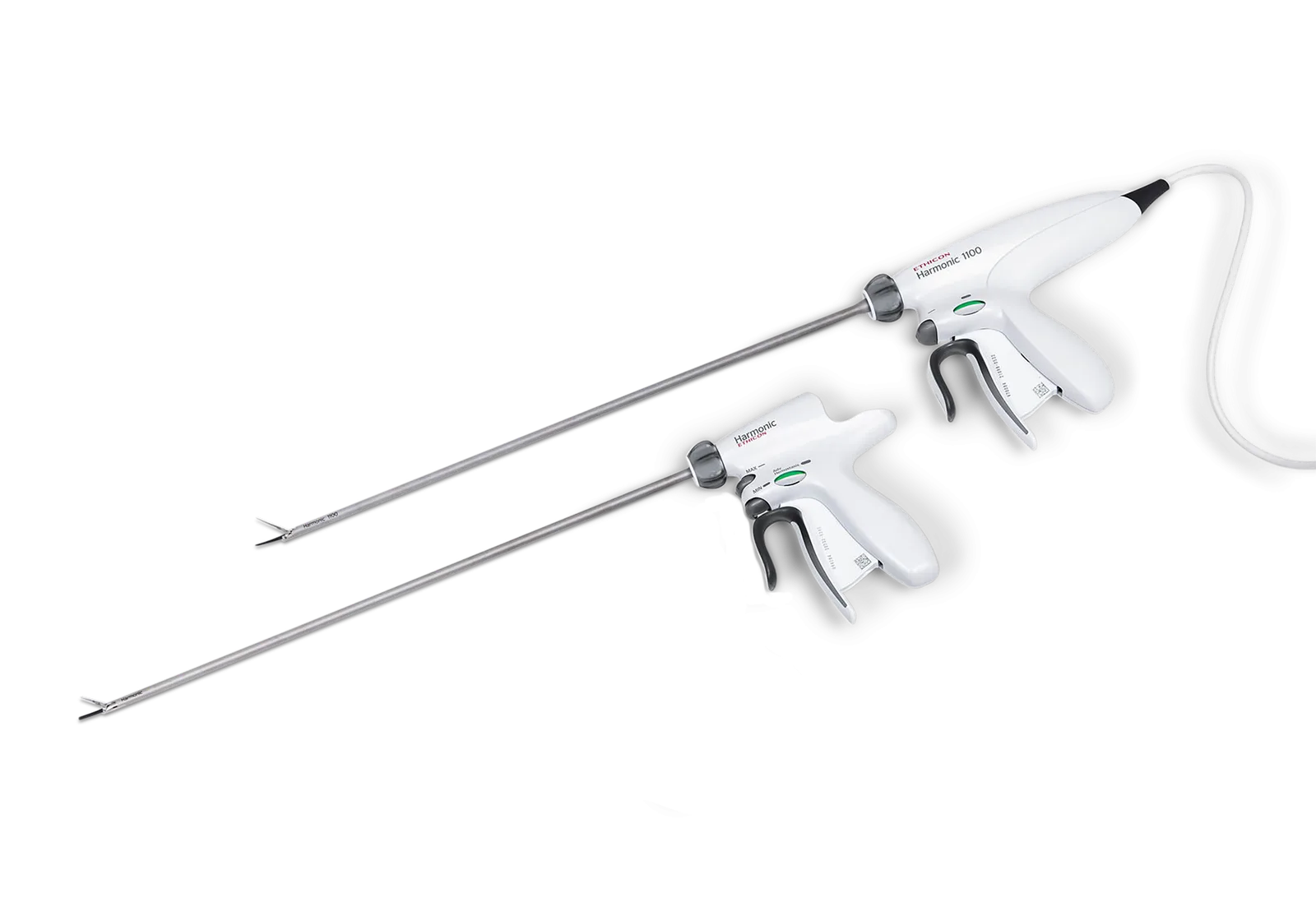

Линейка ультразвуковых инструментов HARMONIC

К генератору подходят все актуальные инструменты HARMONIC. Ножницы HARMONIC 1100 и HARMONIC 700 несут лапаросоническую рукоятку внутри корпуса и поставляются готовыми к работе. Ножницы ACE+7 и FOCUS+ собираются на многоразовых рукоятках HP054 (серая, для открытой и лапароскопической хирургии) и HPBLUE (синяя, для открытых вмешательств). Отдельно идут лезвия HARMONIC SYNERGY для тонкой работы. Каждый инструмент зарегистрирован в России собственным удостоверением и покупается как расходный материал к аппарату.

Ethicon HARMONIC GEN11 (G11) — Линейка ультразвуковых инструментов HARMONIC — фото 1Ethicon HARMONIC GEN11 (G11) — Линейка ультразвуковых инструментов HARMONIC — фото 2Ethicon HARMONIC GEN11 (G11) — Линейка ультразвуковых инструментов HARMONIC — фото 3Ethicon HARMONIC GEN11 (G11) — Линейка ультразвуковых инструментов HARMONIC — фото 4

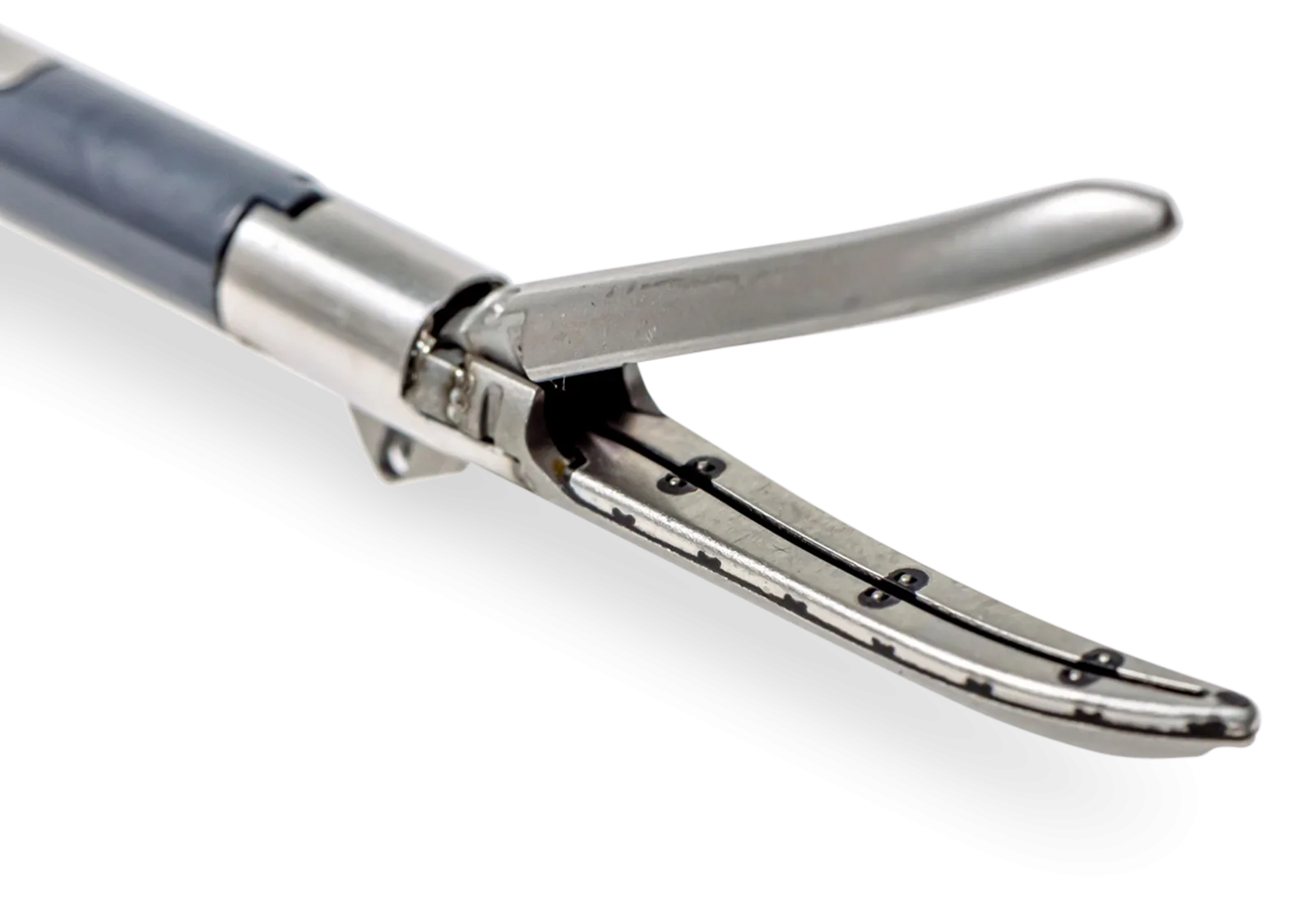

Ethicon HARMONIC GEN11 (G11) — Биполярная ветвь: насадки ENSEAL X1

Биполярная ветвь: насадки ENSEAL X1

ENSEAL X1 — биполярный коагулятор-диссектор, который включается в тот же GEN11 через адаптер EGA11. Бранши сделаны с PTC-полимером: он не даёт температуре в зоне коагуляции подняться выше 100 °C, поэтому ткань не обугливается и не прилипает к инструменту, а технология I-Blade обеспечивает равномерную компрессию по всей длине захвата. Изогнутая коническая бранша годится и для тонкой диссекции, кнопки заваривания и рассечения разделены, шахта вращается на 360° одной рукой. Выпускается с рабочей частью 25, 37 и 45 см.

Видео: подготовка генератора к работе

В ролике — сборка рабочего места на GEN11: подключение адаптера и педали, установка инструмента HARMONIC в универсальный разъём, проверка настроек перед вмешательством.

Документация производителя

Спецификация Ethicon: генератор GEN11 и рукоятки HARMONIC (англ.)PDFБрошюра Ethicon: ножницы HARMONIC 1100 (англ.)PDFБрошюра Ethicon: портфель биполярных инструментов ENSEAL X1 (англ.)PDF
