Dräger Ponta

Name: Dräger Ponta
Brand: Dräger

Потолочная реанимационная консоль мостового типа: балка длиной от 2200 до 3500 мм проходит над койкой, каретки с колоннами и стойками перемещаются по ней на ±550 мм и держат по 150 кг каждая. Исполнения C, E plus и S plus различаются тем, где расположены разъёмы и как поворачивается рабочее место.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип установки: Потолочная
Назначение помещения: Реанимация / ОРИТ, Палата
Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Подаваемые газы: Кислород, Закись азота, Вакуум, Сжатый воздух, Углекислый газ, Эвакуация анестетиков

Характеристики

Тип установки: Потолочная
Назначение помещения: Реанимация / ОРИТ, Палата
Класс: Премиальный
Страна изготовления: Германия
Сегмент: Государственный, Частный
Подаваемые газы: Кислород, Закись азота, Вакуум, Сжатый воздух, Углекислый газ, Эвакуация анестетиков
Электрические розетки, шт.: 160
Ширина, мм: 588
Высота, мм: 212
Конструкция: Мостовая (балочная) система
Регулировка высоты: Нет (фиксированная высота)
Грузоподъёмность, кг: 150
Максимальный угол поворота, °: 330
Встроенное освещение: Рабочее, Для чтения и осмотра, Ночное, Непрямое (отражённое)
Доступные длины, мм: 2200, 2800, 3100, 3500 (другие длины — по запросу)
Класс потенциального риска (РФ): Класс 2б
Регистрационное удостоверение: ФСЗ 2010/08694 от 30.04.2026 — «Системы потолочные медицинские серии "Ponta", модели "Ponta С", "Ponta Е plus", "Ponta S plus" с принадлежностями»; изготовитель Drägerwerk AG & Co. KGaA (Германия), класс потенциального риска 2б
Коды КТРУ: 32.50.50.190-00001176
Подвесные трубы: длина 1000, 1500 и 2000 мм (укорачиваются по месту), диаметр 110 мм, нагрузка 250 кг на трубу
Погонная масса балки: 25,5 кг/м² для исполнений C и H; 28 кг/м² для E и S
Торцевая заглушка: 121 мм с каждой стороны
Цвет: балка — белый NCS S 0500-N (порошковая окраска); монтажные панели — анодированный алюминий, NCS S 0500-N, синий Dräger Munsel или цвета Color Line
Ход каретки вдоль балки: ±550 мм (1100 мм суммарно)
Стандартная шина каретки: 25 × 10 × 294 мм, нагрузка 10 кг
Предельная нагрузка на колонну или голову: C — 60 кг на стойку и 130 кг на раму; E и HE — 120 кг с колонной или головой Agila либо Movita; S и HS — 100 кг
Рекомендуемая высота нижней кромки балки над полом: C — 1800–2000 мм, E — 2100 мм, S — 2350 мм
Поворот: держатель оборудования 170° (C) и 330° (E); поворотное плечо S — 330°, длина 400 мм
Разъёмы по регистрационному удостоверению: до 20 постов на каждый газ (O₂, сжатый воздух, N₂O, вакуум, CO₂), до 160 розеток 220 В, до 10 разъёмов AGFS/AGSS, до 2 разъёмов Air-Motor, до 10 портов RJ45
ОКПД2 по РУ: 32.50.50.190

Особенности

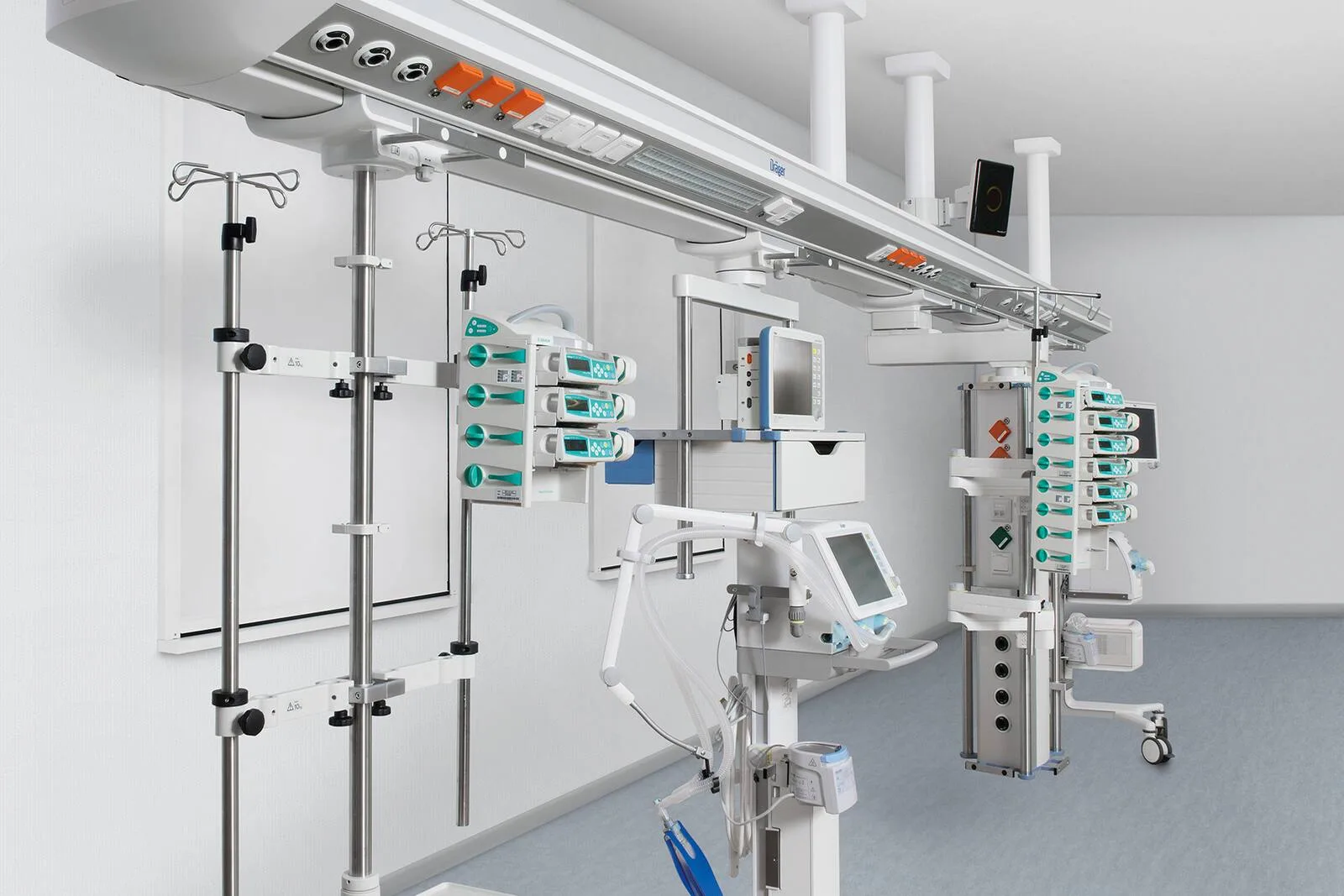

Мост над койкой вместо колонны у стены

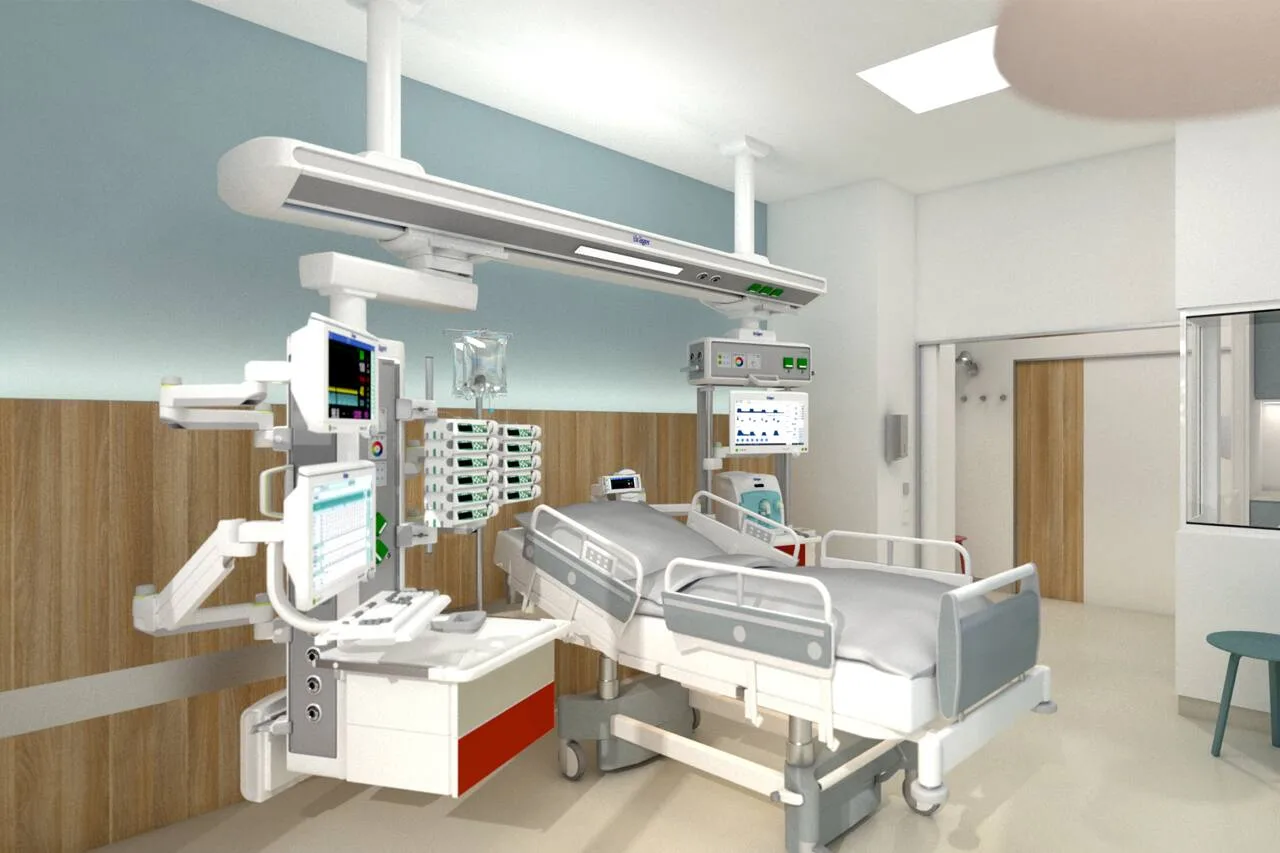

Ponta — балочная система: несущая балка проходит над койкой и снимает с пола аппаратуру, шланги и провода. Персонал получает круговой доступ к пациенту, а линии газов, электричества и передачи данных подходят к рабочему месту сверху. Каретки перемещаются вдоль балки, поэтому рабочая зона перестраивается под процедуру, а не привязана к точке монтажа. Применяется в отделениях реанимации и интенсивной терапии, в том числе неонатальной, и в послеоперационных палатах.

Исполнения C, E plus и S plus

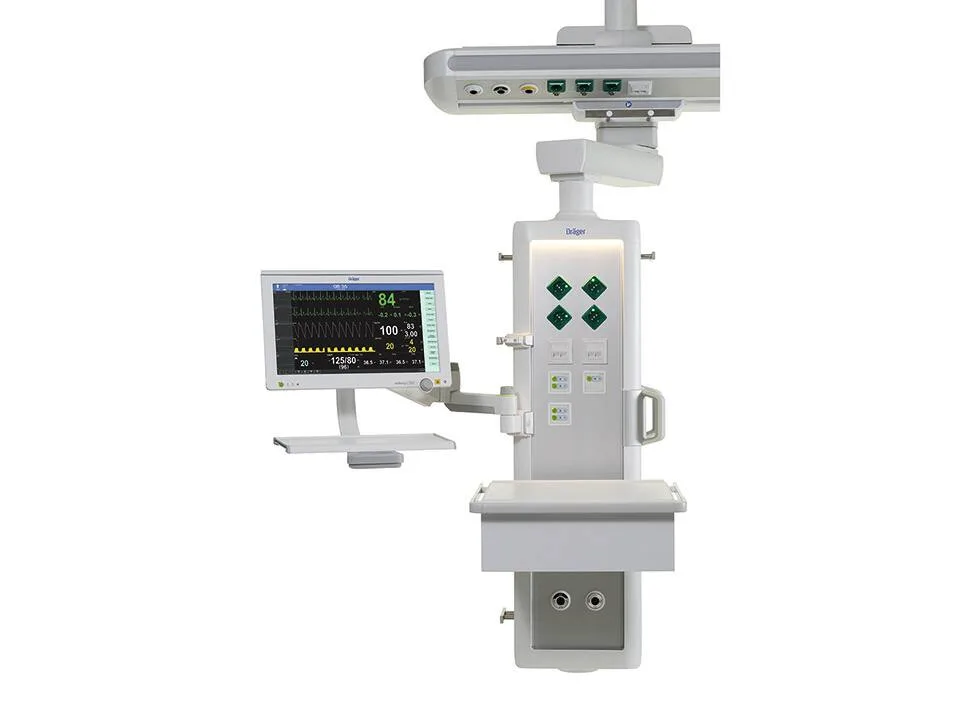

Три типа рабочих мест решают разные задачи. Ponta C — самый компактный вариант: разъёмы размещены в самой балке. У Ponta E все посты газов, электропитания и передачи данных вынесены в подвесную колонну или блок, то есть находятся на уровне рук персонала. Ponta S добавляет поворотное плечо длиной 400 мм — рабочее место ставится либо в изголовье, либо сбоку от койки. Опция H для исполнений E и S проводит линии снаружи, через гибкие шланги.

Каретки, тормоза и нагрузки

Под каждой кареткой допускается 150 кг независимо от исполнения; на её лицевой стороне стоит стандартная шина 25 × 10 × 294 мм с нагрузкой 10 кг. Ход вдоль балки — ±550 мм, то есть 1100 мм суммарно. У исполнения C перемещение и поворот держателя механические, у E — пневматика на линейном ходу, у S — пневматика ещё и на поворотном плече; колонна и блок тормозятся фрикционно, пневмотормоз опционален. Предельная нагрузка на голову или колонну: 60 кг на стойку и 130 кг на раму у C, 120 кг у E и 100 кг у S.

Встроенные светильники

В балку встраиваются три типа света: непрямой рабочий, светильник для чтения и осмотра пациента и непрямой ночной. Ночной сценарий позволяет персоналу ориентироваться в палате, не будя пациента, а рабочий свет не требует включать общее освещение отделения ради одной манипуляции.

Зарегистрированный состав серии

Серия Ponta зарегистрирована по РУ ФСЗ 2010/08694 и включает модели Ponta C, Ponta E plus и Ponta S plus, а также вариант исполнения Ponta K plus. В комплект входят до 20 потолочных креплений и потолочных труб, до 10 реанимационных консолей, встроенные потолочный, ночной и читальный светильники, каретки, штанги, стойки и полки. По разъёмам: до 20 постов на каждый газ, до 160 электрических розеток 220 В, до 10 разъёмов AGFS/AGSS, до 2 разъёмов Air-Motor и до 10 портов RJ45.

Балки, подвесы и габариты

Подвесные трубы выпускаются длиной 1000, 1500 и 2000 мм, укорачиваются по месту, имеют диаметр 110 мм и несут по 250 кг каждая. Стандартные длины балки — 2200, 2800, 3100 и 3500 мм, нестандартные делаются под заказ. Сечение балки — 588 мм в ширину и 212 мм в высоту, погонная масса 25,5 кг/м² для исполнений C и H и 28 кг/м² для E и S, торцевая заглушка добавляет по 121 мм. Балка окрашена порошковым способом в белый NCS S 0500-N.

Высота монтажа и доступ к пациенту

Рекомендуемая высота нижней кромки балки над полом зависит от исполнения: 1800–2000 мм для каретки C, 2100 мм для E и 2350 мм для S. Если разъёмы располагаются ещё и в самой балке, высоту берут с запасом на эргономичный доступ. Закрытая конструкция балки не собирает пыль и допускает влажную обработку без остановки работы отделения, а поворот держателя оборудования — 170° у исполнения C и 330° у E.

Документация производителя

Информация о продукте Dräger: балочная потолочная система Ponta (англ.)PDF
