Fotona SP Dynamis

Name: Fotona SP Dynamis
Brand: Fotona

Двухволновая платформа Fotona: эрбиевый лазер 2940 нм (до 3 Дж, 20 Вт) и неодимовый 1064 нм (до 50 Дж, 80 Вт) в одном корпусе. Для эстетической гинекологии ставится режим Fotona SMOOTH и комплект интравагинальных манипул — сканер G-Runner, зеркало G-Set и манипулы R11/R09-2G.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип активной среды: Er:YAG (эрбиевый), Nd:YAG (неодимовый)
Области применения: Эстетическая гинекология, Урогинекология, Эстетическая медицина, Дерматология, Хирургия мягких тканей, ЛОР, Флебология, Трихология
Фирменные протоколы лечения: IntimaLase, IncontiLase, RenovaLase, ProlapLase, LichenLase, ComfortLase
Класс: Премиальный
Страна изготовления: Словения
Сегмент: Государственный, Частный

Характеристики

Тип активной среды: Er:YAG (эрбиевый), Nd:YAG (неодимовый)
Области применения: Эстетическая гинекология, Урогинекология, Эстетическая медицина, Дерматология, Хирургия мягких тканей, ЛОР, Флебология, Трихология
Фирменные протоколы лечения: IntimaLase, IncontiLase, RenovaLase, ProlapLase, LichenLase, ComfortLase
Класс: Премиальный
Страна изготовления: Словения
Сегмент: Государственный, Частный
Класс потенциального риска: 2Б
Длина волны, нм: 2940
Дополнительные длины волн, нм: 1064
Максимальная средняя мощность, Вт: 20
Максимальная средняя мощность доп. излучателя, Вт: 80
Энергия импульса, Дж: Er:YAG — до 3; Nd:YAG — до 50
Плотность энергии (флюенс), Дж/см²: Er:YAG — 0,1–95 по площади (до 1800 при фракционной работе); Nd:YAG — 10–600
Диапазон частоты повторения, Гц: Er:YAG — 2–50; Nd:YAG — 0,5–100
Длительность импульса: Er:YAG — 100/300/600/1000/1500 мкс, SMOOTH 250 мс, V-SMOOTH 125–625 мс; Nd:YAG — от 0,1 с до 60 с (PIANO)
Режимы импульса: MSP, SP, LP, VLP, XLP, SMOOTH, V-SMOOTH, TURBO, FRAC3, VERSA, PIANO, QCW
Фракционный режим: Да
Радиочастотный (РЧ) модуль: Нет
Системы доставки излучения: Зеркальный шарнирный манипулятор, Ручная манипула, Сканер, Оптоволокно, Интравагинальный зонд
Сканеры: F-Runner (Er:YAG, фракционный), S-Runner (Er:YAG), T-Runner S22-T (Er:YAG), S-11 (Nd:YAG), L-Runner Pro (Nd:YAG), G-Runner (гинекологический)
Гинекологические манипулы и адаптеры: G-Runner — автоматический сканер для интравагинальных процедур SMOOTH, G-Set — лазерное зеркало и золотые адаптеры 90° и 360°, SClear — одноразовое прозрачное вагинальное зеркало, R11 — Er:YAG, пятно 2–7 мм, R09-2G — коллимированная Er:YAG, пятно 4 мм, со стерилизуемой трубкой, PS03X — коллимированная Er:YAG с растровым пятном 2–7 мм, R33-T — Nd:YAG, плоский пучок 2–10 мм
Диаметр рабочего пятна, мм: Er:YAG — 0,45–12 в зависимости от манипулы; Nd:YAG — 2–20
Одноразовые интравагинальные принадлежности: Да
Сенсорный экран: Да
Память протоколов лечения: Да
Ножная педаль: Проводная педаль; беспроводная (радиус до 10 м) — опция
Исполнение: Передвижное (на колёсах)
Гарантия производителя, лет: 3
Регистрационное удостоверение: ФСЗ 2010/07141 от 15.06.2010, бессрочно
Коды КТРУ: 26.60.13.170-00000039, 26.60.13.170-00000038, 26.60.13.170-00000040, 26.60.13.170-00000041, 26.60.13.170-00000042, 26.60.13.170-00000043, 26.60.13.170-00000044, 26.60.13.170-00000045, 26.60.13.170-00000046
Варианты исполнения по РУ: Fotona SP Dynamis, Fotona SP Dynamis NX, Fotona SP Dynamis MAX, Fotona Dualis SP II, Fotona XP Dynamis, Fotona XS Dynamis
Уполномоченная организация в РФ: ООО «ГК СпортМедИмпорт», Санкт-Петербург
Номер ЕРУЛ: Г004-00110-00/02935880
ОКПД2: 26.60.13.170
Базовая комплектация (РФ): Лазерная система SP Dynamis, манипула R11 (Er:YAG), манипула R33T (Nd:YAG)
Шарнирный манипулятор: OPTOflex

Особенности

Два лазера в одном корпусе: Er:YAG и Nd:YAG

SP Dynamis несёт два независимых излучателя. Эрбиевый (2940 нм) попадает в главный пик поглощения воды и снимает ткань послойно, почти не прогревая соседние слои, — им работают по слизистой шейки матки и влагалища, по ВПЧ-поражениям, пигментациям и новообразованиям. Неодимовый (1064 нм) поглощается тканью однородно и слабо — меланином, поэтому уходит вглубь без повреждения поверхности; на нём построены объёмные тепловые протоколы и работа по сосудам. Обе длины волны доступны в одной процедуре.

Режим Fotona SMOOTH: нагрев без абляции

SMOOTH — это эрбиевый режим, в котором энергия подаётся не одним импульсом, а быстрой последовательностью импульсов малой плотности внутри сверхдлинного пакета 200–350 мс (у SP Dynamis — 250 мс). Пакет длиннее времени термической релаксации эпителия, поэтому ткань прогревается мягко, без заметного испарения поверхности. Именно на SMOOTH построены гинекологические протоколы Fotona; вариант V-SMOOTH со сканером T-Runner даёт пакеты 125/250/375/500/625 мс.

Технологии VSP и EFC

VSP (Variable Square Pulse) — запатентованный источник питания, формирующий прямоугольный импульс произвольной длительности: от 100 мкс до секунд. У эрбиевого излучателя это восемь режимов (MSP, SP, LP, VLP, XLP, SMOOTH, TURBO, фракционный), у неодимового — FRAC3, VERSA, QCW и PIANO с импульсом до 60 секунд. EFC (Energy Feedback Control) измеряет энергию каждого импульса и сверяет её с заданной, так что параметры держатся всю процедуру.

Хирургический QCW Nd:YAG

Помимо основных излучателей SP Dynamis штатно несёт квазинепрерывный инфракрасный Nd:YAG — на SP Spectro он идёт опцией. Через специальные хирургические манипулы и оптоволокно им выполняют резание и иссечение мягких тканей, а также эндовенозные и липолитические вмешательства. В гинекологии эта длина волны предназначена для лапаротомических, лапароскопических и гистероскопических манипуляций.

Фирменные протоколы Fotona для гинекологии

На базе режима SMOOTH построены именные методики: IntimaLase, IncontiLase, RenovaLase, ProlapLase, LichenLase и ComfortLase. Каждая — это свой набор параметров, манипула и схема прохода по каналу; методики отличаются зоной обработки и распределением энергии, а не «мощностью аппарата».

Платформа SP Dynamis в деталях

В ролике показаны устройство консоли, шарнирный манипулятор OPTOflex, сенсорный интерфейс с преднастройками и линейка сменных манипул.

Сканер G-Runner

Автоматический сканер для интравагинальных процедур в режиме SMOOTH. Оператор не ведёт манипулу рукой — сканер сам укладывает импульсы по стенке канала, что даёт равномерное покрытие слизистой и повторяемость параметров между сеансами и пациентками.

Комплект G-Set

Набор для малоинвазивных гинекологических процедур: лазерное зеркало и два титановых адаптера с золотым зеркалом — угловой 90° и круговой 360°. Ставятся на манипулы PS03 и R11 и задают, куда пойдёт пучок: на одну стенку или по всей окружности канала.

Одноразовое зеркало SClear

Прозрачное вагинальное зеркало однократного применения, рассчитанное на работу вместе с G-Set. Прозрачный корпус не перекрывает пучок, а одноразовое исполнение снимает вопрос обработки между пациентками.

Манипулы и сканеры под остальные задачи

R11 — коллимированная Er:YAG с плавным пятном 2–7 мм, базовая манипула российской комплектации;
R09-2G — коллимированная Er:YAG, пятно 4 мм, со съёмной стерилизуемой трубкой для гинекологии;
R08 — фокусирующая Er:YAG с пятном 0,45 мм для резания;
R33-T — Nd:YAG с плоским пучком 2–10 мм и датчиком MatrixView;
R27 и R27C — Nd:YAG под оптоволокно 200–1000 мкм для QCW-режима;
сканеры F-Runner, S-Runner, T-Runner (Er:YAG), S-11 и L-Runner Pro (Nd:YAG).

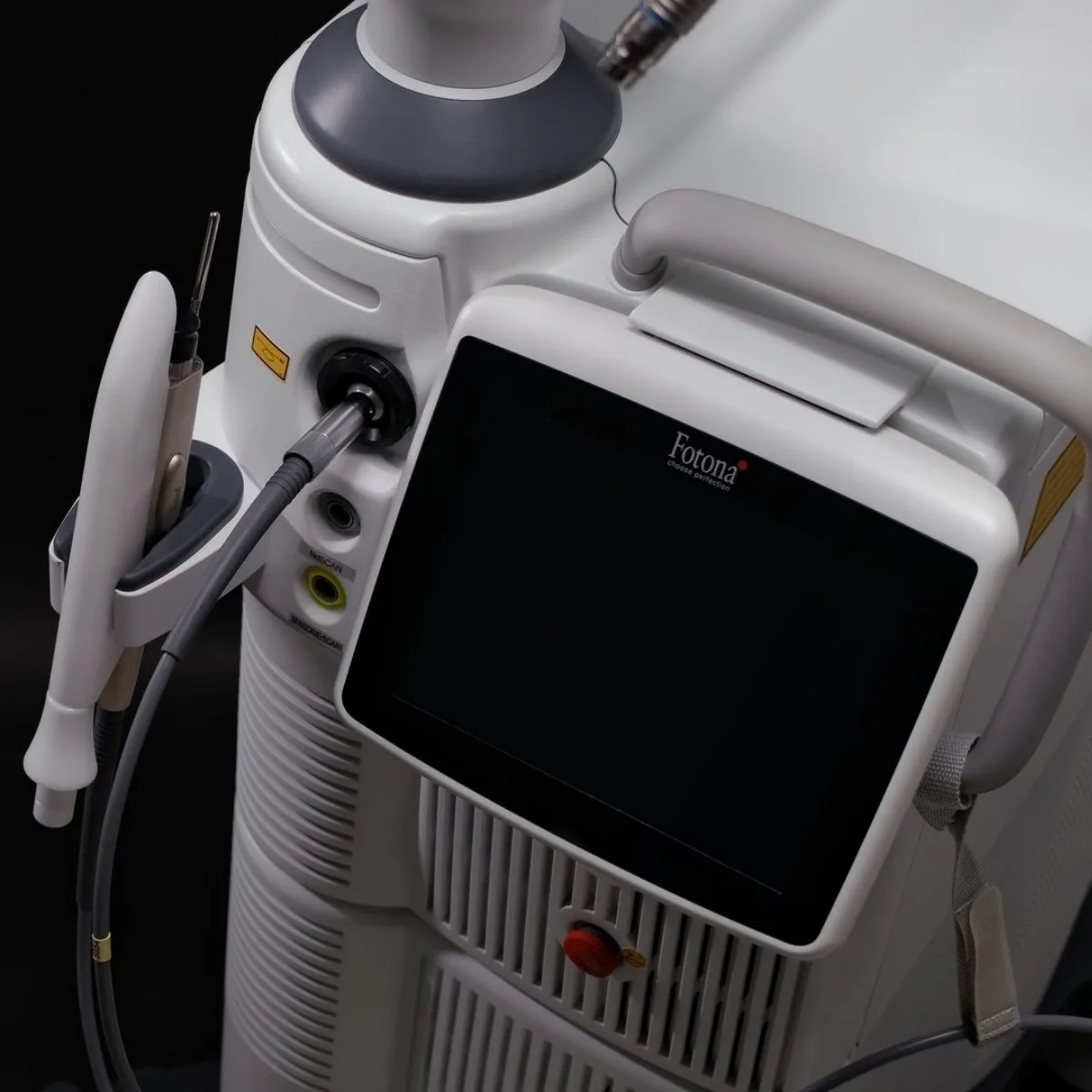

Fotona SP Dynamis — Манипулы и сканеры под остальные задачи — фото 2

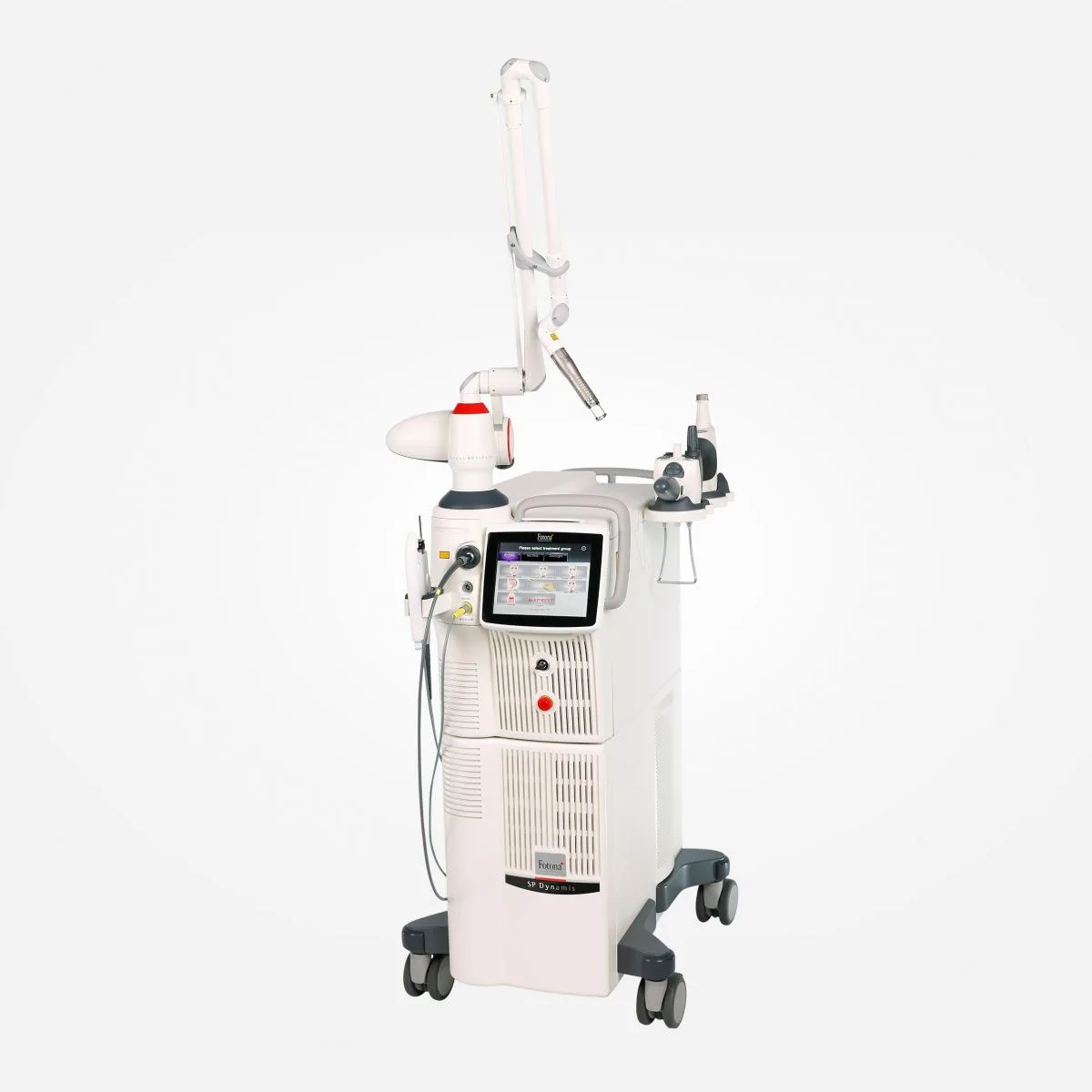

Fotona SP Dynamis — Манипулы и сканеры под остальные задачи — фото 3

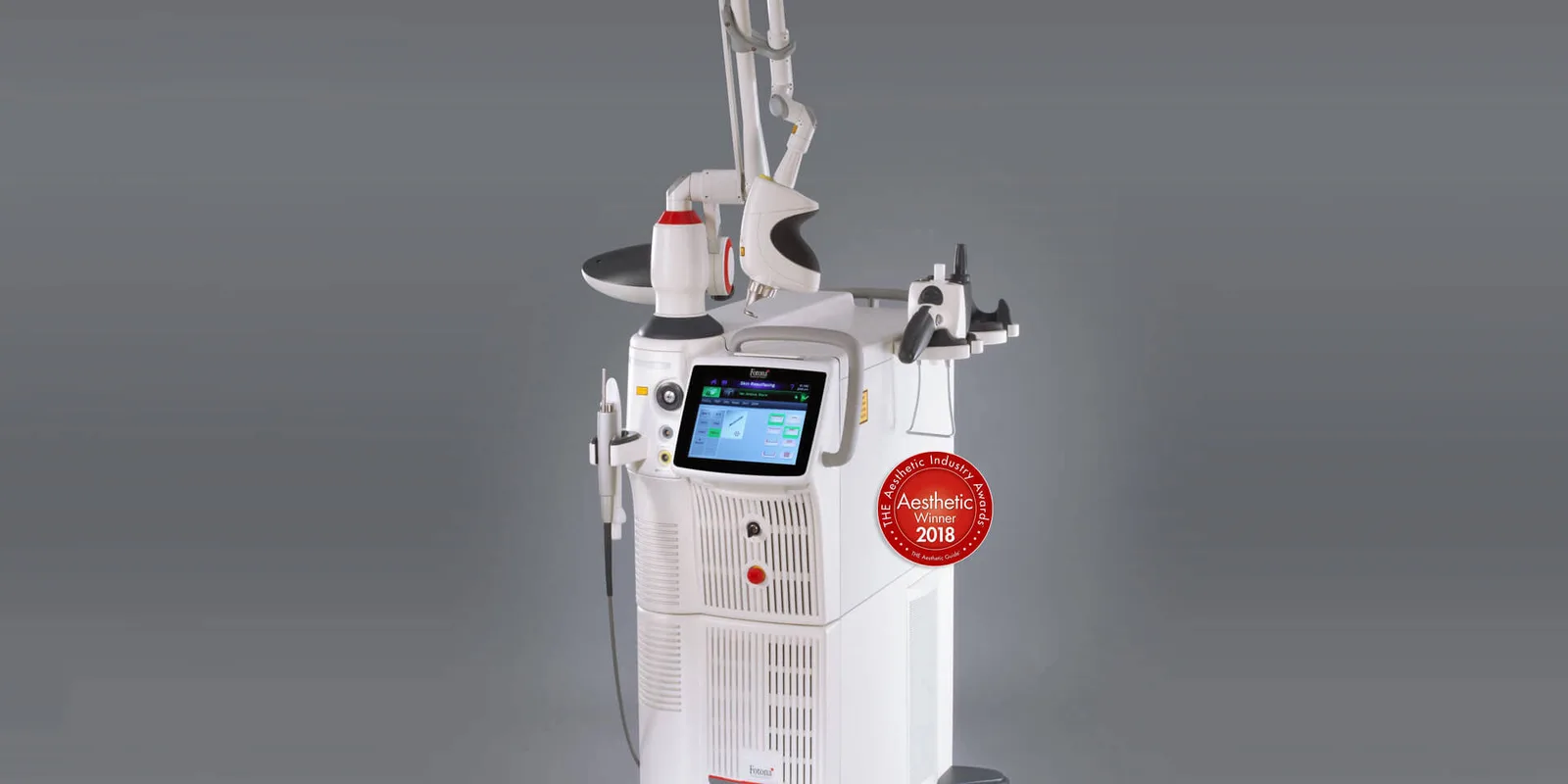

Fotona SP Dynamis — Манипулы и сканеры под остальные задачи — фото 4

Гинекологическая линия FotonaSmooth

Кроме универсальных Dynamis у Fotona есть отдельные гинекологические исполнения: FotonaSmooth XS (только Er:YAG 20 Вт) и FotonaSmooth SP (Er:YAG 20 Вт + Nd:YAG 30 Вт). В них гинекологические принадлежности идут штатно, а эстетический обвес — опцией. У SP Dynamis логика обратная: эстетика и хирургия в базе, гинекологический комплект докупается. И там, и там работает один и тот же режим SMOOTH и те же манипулы.

Излучение и режимы: цифры

Er:YAG 2940 нм: энергия импульса до 3 Дж, средняя мощность 20 Вт, флюенс 0,1–95 Дж/см² по площади, частота 2–50 Гц, длительность 100/300/600/1000/1500 мкс плюс SMOOTH 250 мс. Nd:YAG 1064 нм: энергия до 50 Дж, мощность 80 Вт, флюенс 10–600 Дж/см², частота 0,5–100 Гц, длительность от 0,1 с до 60 с в режиме PIANO. Управление — сенсорный экран с преднастройками процедур и экспертным режимом ручного ввода параметров.

Регистрация и поставка в России

Система зарегистрирована в России как «Система лазерная медицинская Fotona для терапевтического и хирургического использования», РУ ФСЗ 2010/07141, бессрочное, класс потенциального риска 2Б. Тем же удостоверением закрыты исполнения SP Dynamis NX, SP Dynamis MAX, Dualis SP II, XP Dynamis и XS Dynamis. Изготовитель — Fotona d.o.o., Любляна, Словения; уполномоченная организация в РФ — ООО «ГК СпортМедИмпорт». Базовая российская комплектация: консоль, манипула R11 (Er:YAG) и манипула R33T (Nd:YAG), гарантия 36 месяцев.
