Olympus EVIS X1 CV-1500

В основе осветителя — пять светодиодов с разными спектрами: их комбинациями формируется и обычный белый свет, и узкополосное освещение для специальных режимов осмотра. Ксеноновая горелка с ресурсом порядка 500 часов из схемы уходит, а вместе с ней — плановая замена лампы и связанный с ней простой кабинета. Светодиоды служат годами и заметно снижают стоимость владения системой.

NBI (Narrow Band Imaging) освещает слизистую узкими полосами синего и зелёного спектра, которые сильно поглощаются гемоглобином: поверхностные капилляры выделяются коричневым, подслизистые вены — голубым. AFI (Auto Fluorescence Imaging) работает на синем возбуждающем свете и показывает собственную флуоресценцию тканей. Оба режима включаются кнопкой на рукоятке эндоскопа, не требуют подготовки пациента и не расходуют реактивов.

BAI-MAC (Brightness Adjustment Imaging with MAintenance of Contrast) высветляет тёмные зоны изображения, не «выжигая» контраст на остальной картинке. Разница видна там, где дальний план обычно уходит в темноту: в просвете желудка и в трахеобронхиальном дереве.

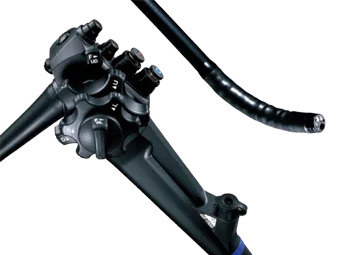

CV-1500 принимает эндоскопы обеих исторических платформ Olympus — EVIS EXERA III и EVIS LUCERA ELITE, — а также аппараты серий 1100, 1200 и 1500. При замене видеоцентра уже закупленные эндоскопы остаются в работе.

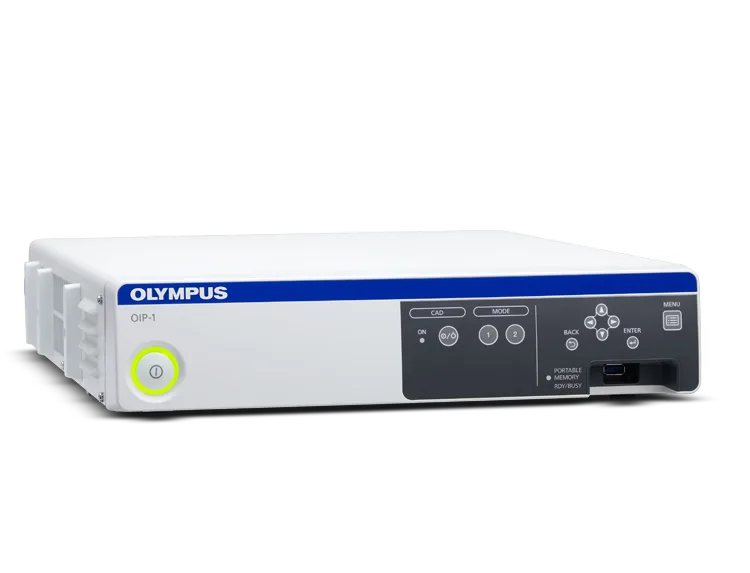

К системе подключается модуль обработки изображений OIP-1 с приложением ENDO-AID CADe: алгоритм отмечает на экране подозрительные участки слизистой в реальном времени. Модуль ставится в стойку отдельным блоком и не меняет привычный порядок работы врача.

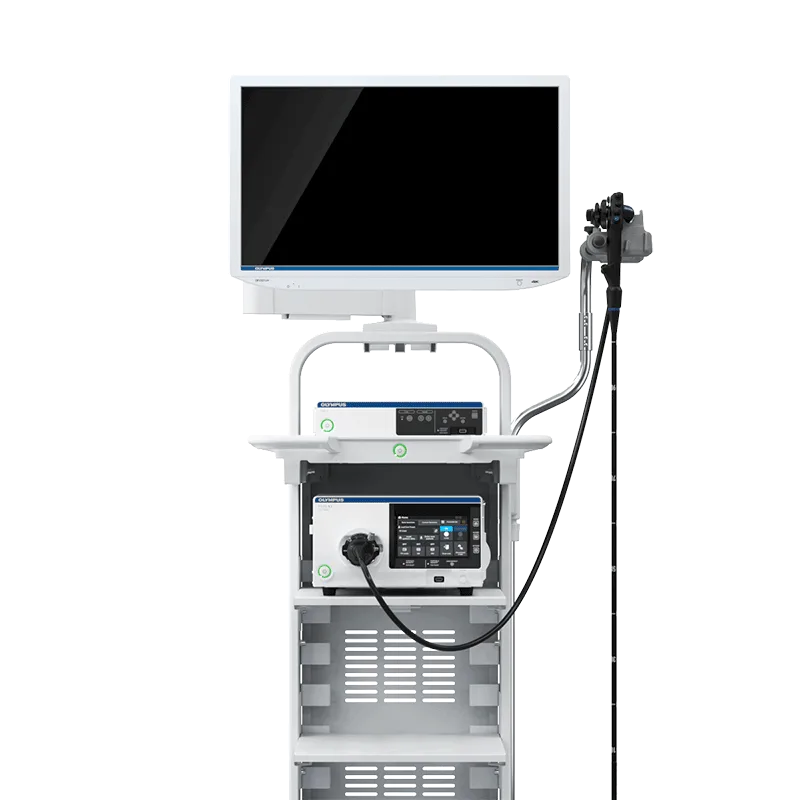

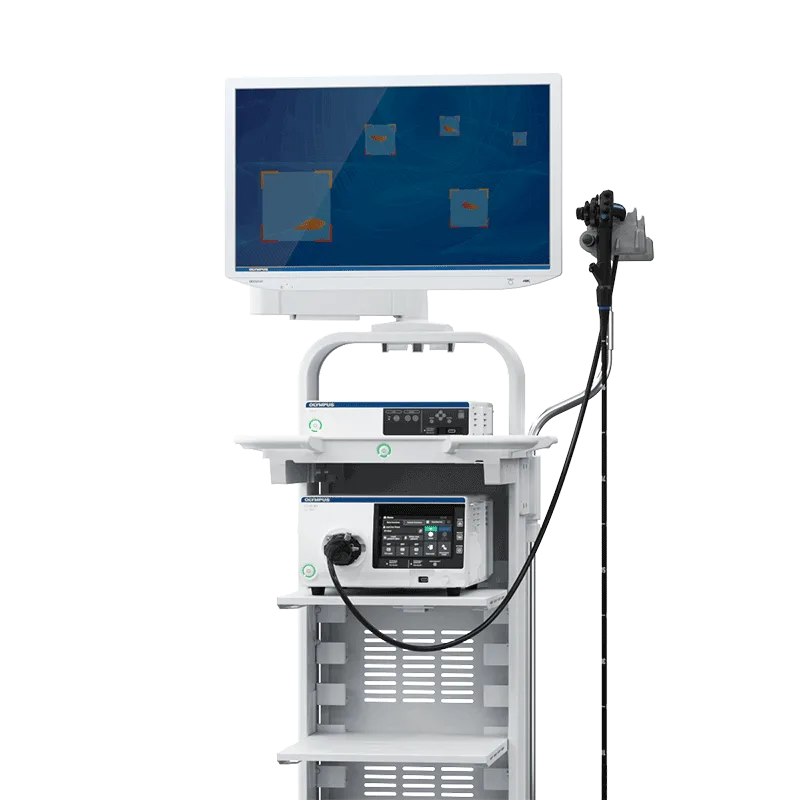

В типовой сборке на тележке стоят видеоцентр CV-1500, модуль OIP-1 и медицинский монитор Olympus, а эндоскоп подключается одним разъёмом спереди. Отдельный осветитель такой стойке не нужен, поэтому она компактнее сборки с внешним источником света.

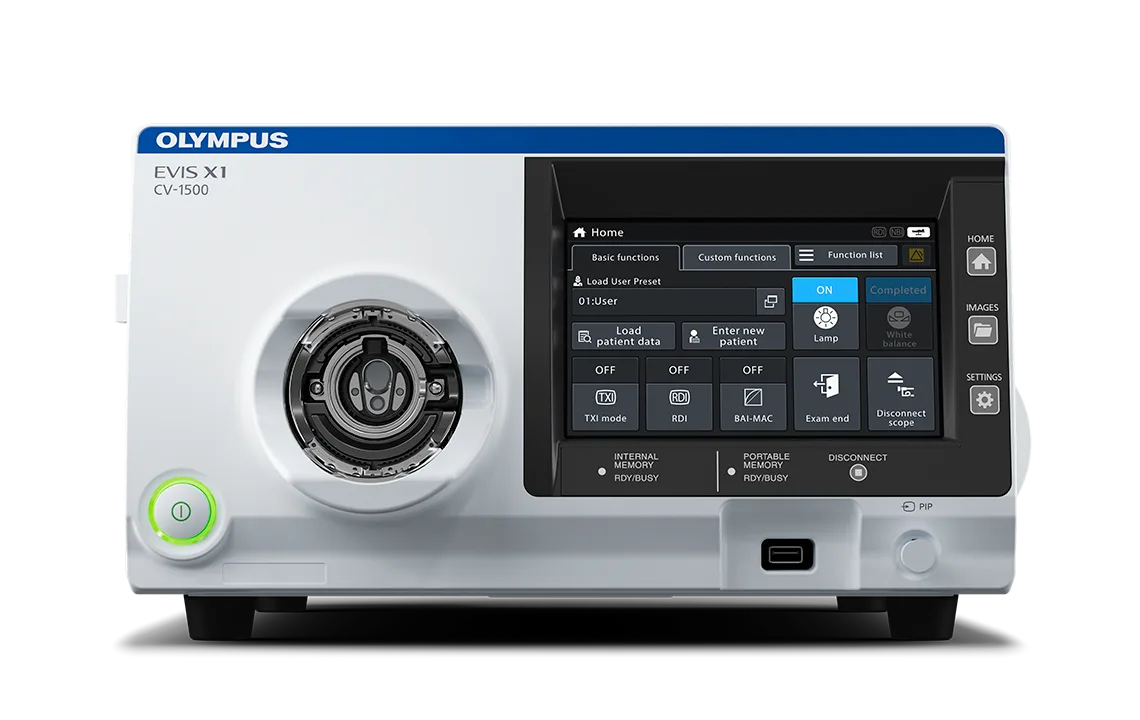

Управление вынесено на сенсорную панель передней части корпуса, а набор быстрых кнопок настраивается: до пяти дистанционных переключателей эндоскопа, две педали, четыре клавиши клавиатуры, три кнопки основного экрана и десять — экрана пользовательских функций. Режим MyCV переключает сразу группу настроек под конкретного врача, в памяти хранятся профили двадцати пользователей. Функция Pre-freeze выбирает из буфера наименее смазанный кадр в момент нажатия «стоп-кадра».

Цифровой тракт — 12G-SDI (SMPTE ST 2082), 3G-SDI (SMPTE 424M), HD-SDI (SMPTE 292M) и SD-SDI (SMPTE 259M); аналоговый выход один, композитный VBS. Видеоцентр управляет периферией: съёмным накопителем, видеорекордером, цветным видеопринтером, системой архивации изображений и сервером. Снимки пишутся в TIFF без сжатия либо в JPEG, на экран выводятся идентификатор, имя, пол, возраст и дата рождения пациента; заранее можно завести до 50 карточек.

В поставку входят сам видеоинформационный центр CV-1500, накладки для фиксации ножек MAJ-2431, кабель монитора 12G-SDI длиной 2,9 м (MAJ-2428), портативное запоминающее устройство MAJ-2427, комплект белой крышки MAJ-941, контейнер для воды MAJ-901 и документация. Отдельными позициями идут кабели SDI других длин, преобразователь интерфейса MAJ-2363, активационный коннектор MAJ-2432 и переходник для педального переключателя MAJ-2437.
