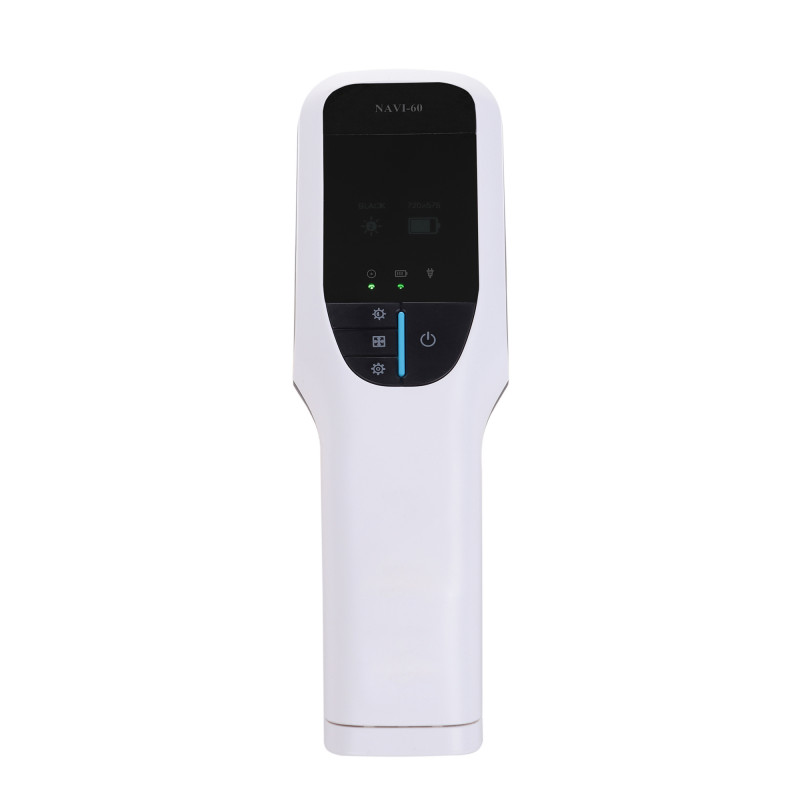

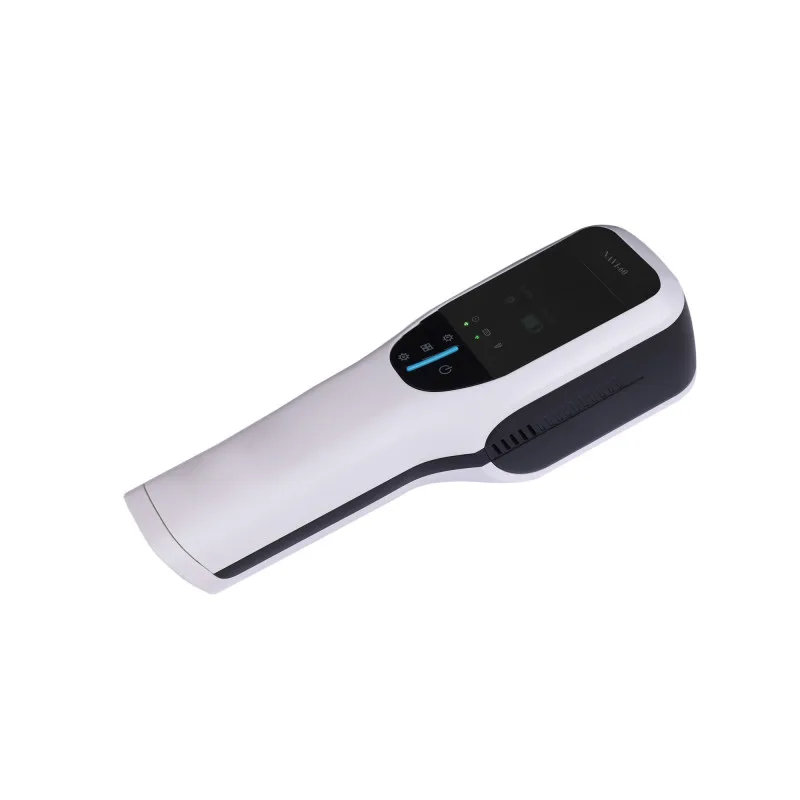

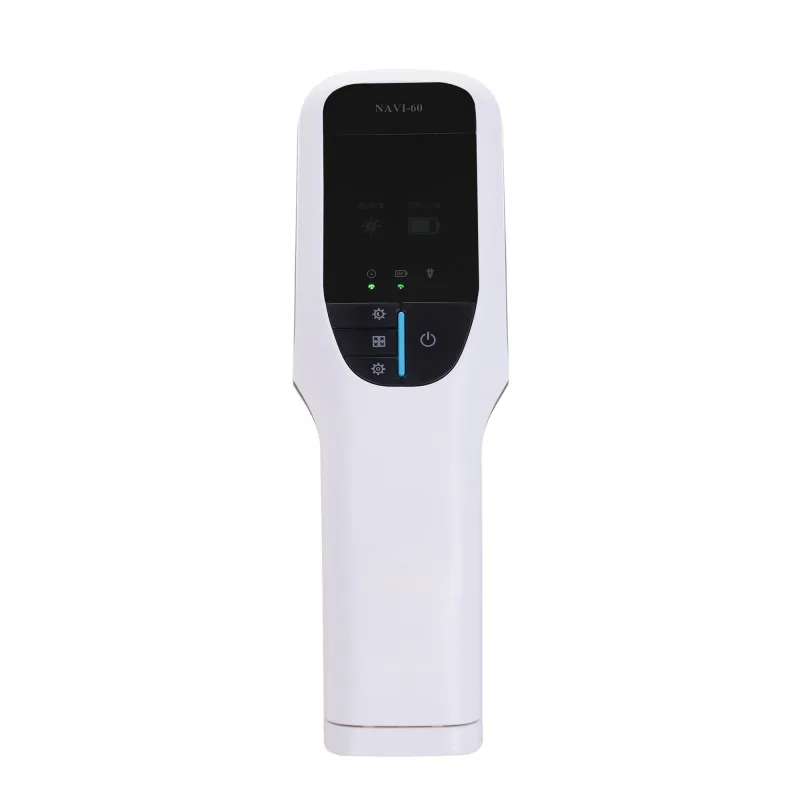

Портативный проекционный визуализатор вен: ближний инфракрасный свет считывает подкожное русло CCD-матрицей и в реальном времени рисует контур сосудов прямо на коже. Масса 500 г, глубина резкости не менее 30 мм, оптимальный фокус 210 мм, до 2,5 часа работы от аккумулятора, настольная и напольная стойки для работы со свободными руками.
Гемоглобин поглощает ближний инфракрасный свет сильнее окружающих тканей — отражённый сигнал принимает CCD-матрица, обрабатывает процессор, и на кожу проецируется контур сосудов. Картина строится в реальном времени и остаётся на месте, пока прибор держат над рукой пациента. Медсестра видит ход вены ещё до наложения жгута и укола, а значит выбирает место пункции по картине сосуда, а не на ощупь.
Прибор рассчитан на неинвазивное определение расположения вен у взрослых и детей при венепункции, переливании крови, взятии анализов и гемодиализе. Основные адресаты — педиатрия, сосудистая хирургия и онкология, где вены после курсов терапии найти сложнее всего, а число попыток напрямую влияет на состояние сосудистого русла.
Длина волны инфракрасного излучения — не более 950 нм, энергия излучения превышает 0,6 мВт/м². Прибор не предназначен для визуализации сосудов глаза и окологлазной области, а прямое попадание света в глаза запрещено; не применяется он и на участках с обильным волосяным покровом либо на повреждённой коже — царапинах, татуировках, очагах кожных болезней.
Оптимальный фокус выставлен на 210 мм с допуском ±30 мм, а глубина резкости изображения — не менее 30 мм. Это означает, что чёткая проекция держится в широком коридоре высот над кожей, и руку с прибором не приходится выставлять по линейке: изображение остаётся читаемым и над предплечьем, и над тыльной поверхностью кисти.
Корпус размером 224 × 68 × 64 мм весит 500 граммов и держится одной рукой. Литий-ионный аккумулятор 7,3 В ёмкостью 2750 мА·ч обеспечивает не менее 2,5 часа непрерывной работы и заряжается не дольше 4 часов, поэтому прибор проходит утренний забор крови по палатам на одном заряде и восстанавливается к следующему обходу.
Изделие выпускается по ГОСТ Р МЭК 60601-1-2010, ГОСТ Р МЭК 60601-1-2-2014 по электромагнитной совместимости и серии стандартов ГОСТ ISO 10993 по биологической оценке. Рабочий диапазон температур — от +10 до +35 °C при влажности 30–80 % без конденсации. Гарантийный срок эксплуатации — 12 месяцев, срок службы — 5 лет.

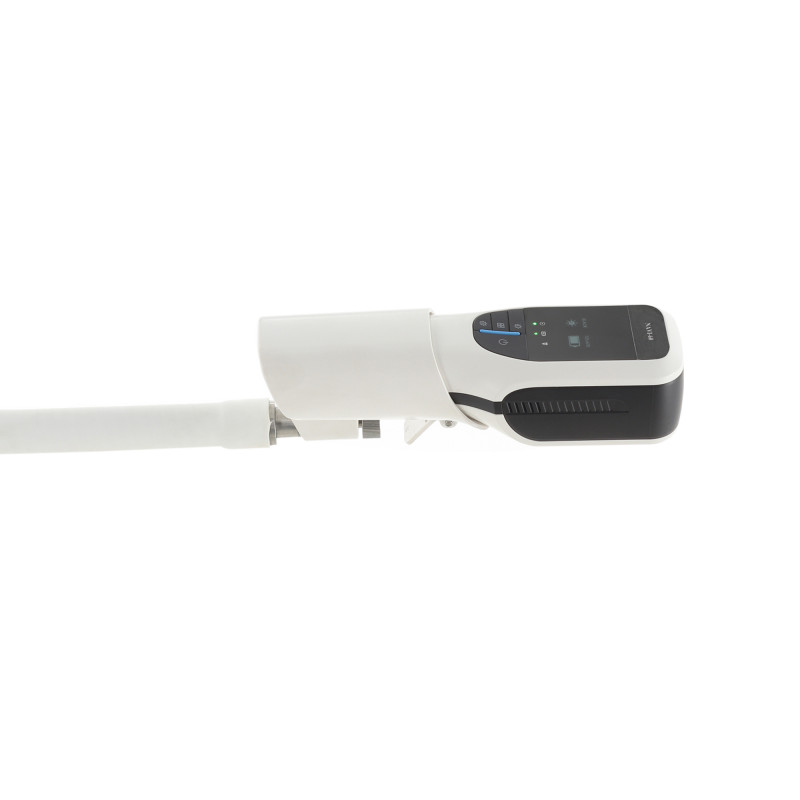

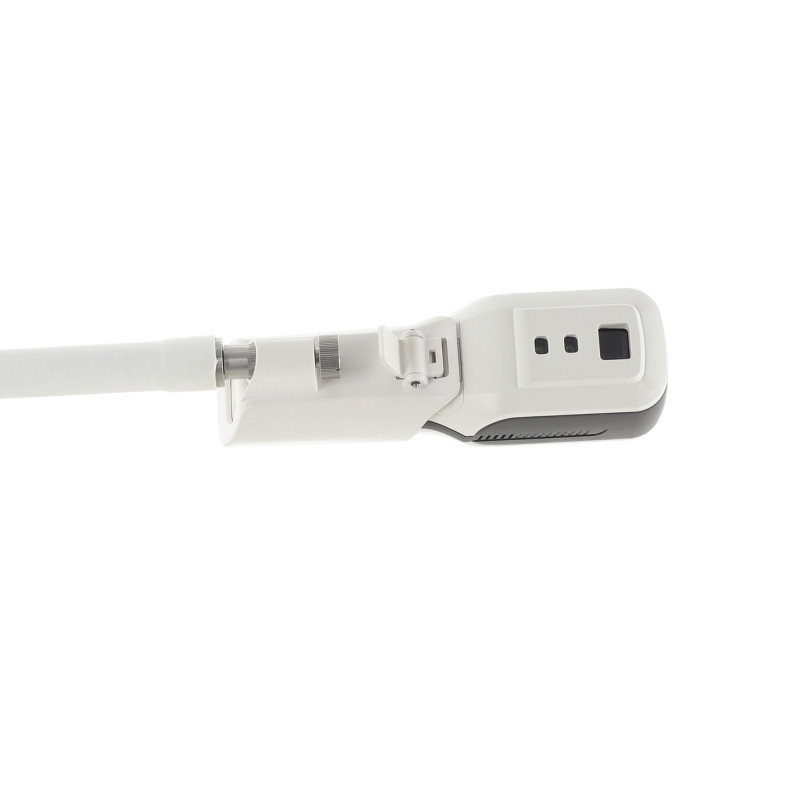

Для процедур, где нужны обе руки, прибор ставится на стойку с креплением. Настольная стойка размером 223 × 130 × 246 мм и массой 4,1 кг закрывает процедурный кабинет; напольная высотой 1920 мм на колёсах диаметром 55 мм и массой 11 кг переезжает к креслу, кровати или к креслу диализа. Крепление и обе стойки поставляются по потребности, а не навязываются в базовом комплекте.
Ролик показывает включение аппарата, вид проекции вен на коже и установку прибора на стойку.
