SCHILLER medilogAR

Name: SCHILLER medilogAR
Brand: SCHILLER

Швейцарский холтеровский регистратор ЭКГ на три канала с частотой дискретизации 32 000 Гц и распознаванием зубца P в реальном времени. Двойная схема питания — встроенный аккумулятор плюс батарея ААА — даёт запись дольше 14 суток без визита пациента к врачу. Корпус ударо- и брызгозащищённый, разбор записи ведётся в medilog DARWIN2.

Цена по запросу

Сайт производителя

Оставьте заявку — уточним наличие, актуальную цену и условия поставки.

Тип прибора: Холтеровский регистратор ЭКГ
Класс: Премиальный
Страна изготовления: Швейцария
Сегмент: Государственный, Частный
Каналов (отведений) ЭКГ: 3
Схема отведений: 3 канала, кабель пациента 5- или 7-жильный

Характеристики

Тип прибора: Холтеровский регистратор ЭКГ
Класс: Премиальный
Страна изготовления: Швейцария
Сегмент: Государственный, Частный
Каналов (отведений) ЭКГ: 3
Схема отведений: 3 канала, кабель пациента 5- или 7-жильный
Частота дискретизации ЭКГ, Гц: 32000
Частота дискретизации (исполнения): 32 000 Гц по трём каналам
Детекция импульсов кардиостимулятора: Да
Автоматическое выявление фибрилляции предсердий: Да
Максимальная длительность записи, ч: 336
Длительность записи (исполнения): более 14 суток (внутренний аккумулятор + батарея ААА); от внутреннего аккумулятора 24/72 часа или более 7 суток
Канал дыхания: Опция
Канал пульсоксиметрии (SpO₂): Опция
Канал двигательной активности: Да
Экран на регистраторе: Да
Кнопка отметки событий пациентом: Да
Запись голосовых комментариев: Да
Контроль обрыва отведений: Да
Замена питания без остановки записи: Нет
Связь с рабочей станцией: USB, Bluetooth
Питание регистратора: Встроенный аккумулятор (заряд по USB) и/или батарея ААА
Модули анализа: Аритмии, Сегмент ST, Интервал QT, Интервал PQ и зубец P, Вариабельность ритма (ВРС), Фибрилляция предсердий, Дыхание и апноэ сна, Работа кардиостимулятора
Регистрационное удостоверение: РЗН 2021/13443 от 12.02.2021 (ЕРУЛ Г004-00110-00/02926879) — «Регистратор ЭКГ по Холтеру medilog® AR, варианты исполнения: o (Office), p (Professional), e (Enterprise)»; изготовитель Schiller AG, Швейцария
Коды КТРУ: 26.60.12.111-00000039, 26.60.12.111-00000040
Название по РУ: Регистратор ЭКГ по Холтеру medilog® AR, варианты исполнения: o (Office), p (Professional), e (Enterprise)
Исполнения: Office — базовое; Professional — распознавание зубца P, мгновенная детекция фибрилляции предсердий, Fire of Life; Enterprise — дополнительно анализ дыхания и SpO₂
Носитель записи: карта microSD
Точность распознавания комплексов: 99,86 % (алгоритм medilog ADAPT, база MIT-BIH, DARWIN2.10.1, методика IEC 60601-2-47:2012)
Скорость автоматического анализа: суточная запись — менее 90 секунд
Комплект поставки: регистратор, микро-USB кабель, батарея ААА, карта microSD, защитный чехол, шейный ремешок; кабель пациента 5- или 7-жильный, электроды и ПО medilog DARWIN2 — по выбору комплектации
Совместимость ПО: medilog DARWIN2 работает со всеми регистраторами medilog с 2007 года: medilogFD, medilogAR, FD12plus, AR12plus, AR4plus, FD5plus, AR12, AR4, MT-101, BR-102 plus

Особенности

Три канала с дискретизацией 32 000 Гц

Усилительный тракт работает с частотой дискретизации уровня ЭКГ покоя — 32 000 Гц по каждому из трёх каналов. Такое разрешение нужно не ради красивой цифры: на нём строится распознавание зубца P в реальном времени, подавление артефактов и детекция движения по встроенному трёхосевому акселерометру. Съёмный кабель пациента поставляется в двух вариантах — 5-жильный на три канала и 7-жильный для повышенной устойчивости записи. Импульсы кардиостимулятора выделяются отдельно.

Два источника питания и запись дольше 14 суток

Питание построено на двух независимых источниках. Встроенный аккумулятор заряжается по USB и в зависимости от выбранного разрешения сигнала держит 24 или 72 часа либо больше семи суток. Сменная батарея ААА покупается в любом магазине и годится там, где важен быстрый оборот приборов в потоке. Полностью заряженный аккумулятор вместе с батареей ААА дают непрерывную регистрацию дольше 14 суток — пациенту не нужно приезжать в клинику ради замены питания, а редкие пароксизмы успевают попасть в запись.

Фибрилляция предсердий за ноль секунд

Регистратор ищет фибрилляцию и трепетание предсердий так же, как это делает кардиолог, — по самому зубцу P, а не по косвенной нерегулярности интервалов. Эпизод фиксируется мгновенно, с точными временами начала и окончания, и попадает в каталог фрагментов. По записи длиной до двух недель это позволяет разделить пароксизмальную и персистирующую формы по действующей классификации, не пересматривая ленту вручную. В исполнении Office фибрилляция определяется по нерегулярности ритма.

ECHOView: вся ночь на одном экране

ECHOView показывает ЭКГ «с высоты птичьего полёта»: до 15 000 комплексов на одном изображении с сохранением формы зубцов P и T. Паттерны нерегулярных интервалов PR и QT, AV-блокады и другие критические отклонения видны как рисунок, а не как список событий, поэтому просмотр длинной записи занимает минуты.

Дыхание во сне и пульсоксиметрия

В исполнении Enterprise регистратор восстанавливает кривую дыхания из самой ЭКГ и отбирает эпизоды, похожие на дыхательные нарушения во сне. Дополнительно подключается датчик SpO₂ по Bluetooth, и тогда на одном экране синхронизируются ЭКГ, дыхательная кривая и сатурация — так видно, связана ли ночная аритмия с дыхательными эпизодами. Отдельная полисомнография для первичного скрининга при этом не требуется.

Три исполнения под задачу отделения

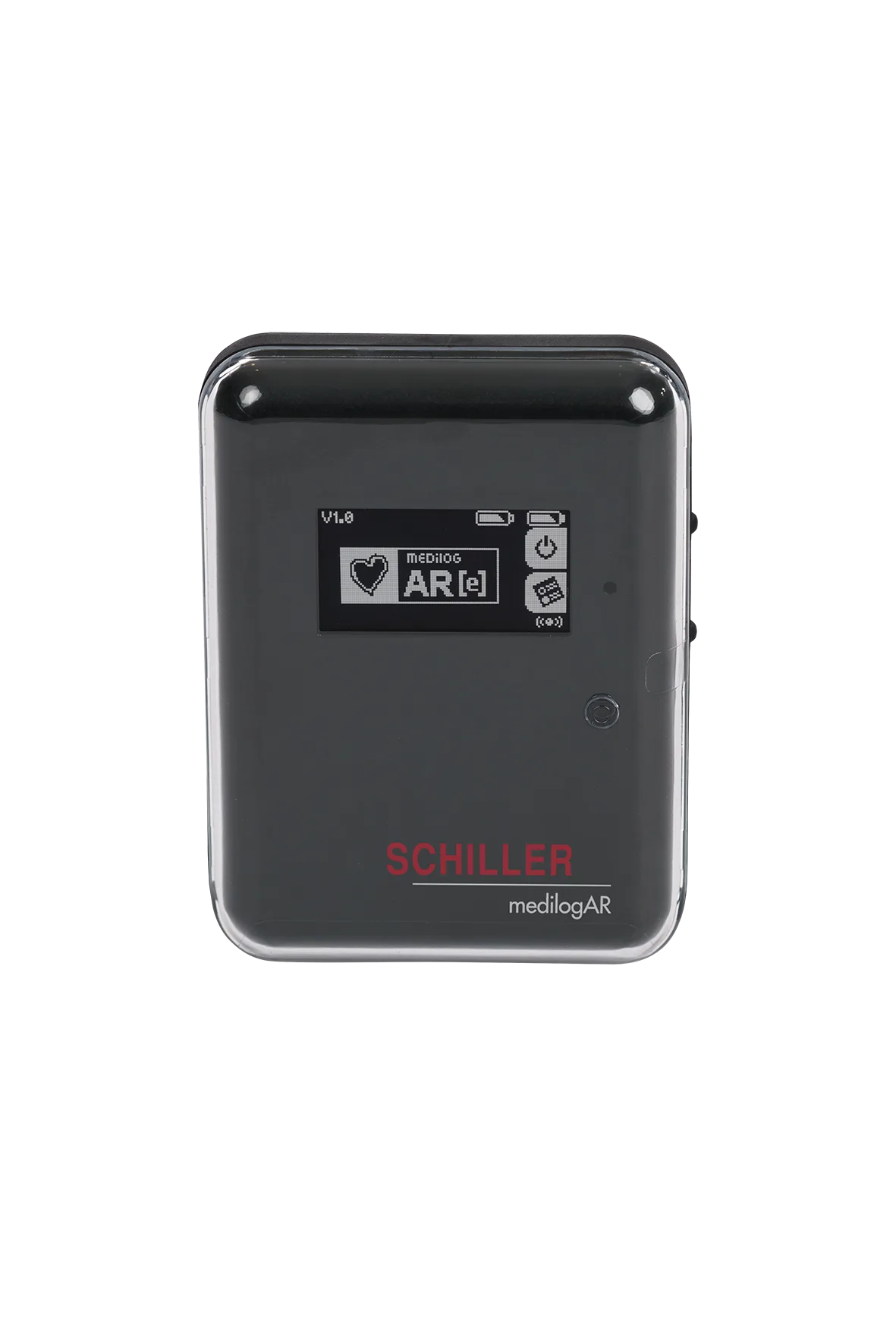

Регистратор выпускается в трёх исполнениях. Office рассчитан на рутинный приём. Professional добавляет распознавание зубца P с мгновенной детекцией фибрилляции и анализ ВРС Fire of Life. Enterprise дополнительно закрывает дыхательный анализ и пульсоксиметрию. Исполнение повышается кодом активации на уже поставленном приборе, менять железо не нужно.

Fire of Life: ВРС как картинка

Частотные показатели вариабельности ритма традиционно требуют долгой интерпретации таблиц. Fire of Life рисует спектральную картину суток одним цветным полем, где повторяющиеся дневные и ночные паттерны высоких и низких частот видны сразу. По нему оценивают качество сна, уровень стресса и восстановление — это работает и в профпатологии, и в спортивной медицине. Инструмент доступен с исполнениями Professional и Enterprise.

Загрузка записей из удалённых точек

Вариант medilog DARWIN2 Liberty принимает записи через обычный браузер: в удалённом кабинете не нужен клиент, достаточно ПК с интернетом. Данные и кривые сразу видны на месте для проверки качества, разбор и отчёт делает центр обработки, а уведомление о готовности приходит по электронной почте. Дневник событий пациент ведёт через веб-форму по QR-коду.

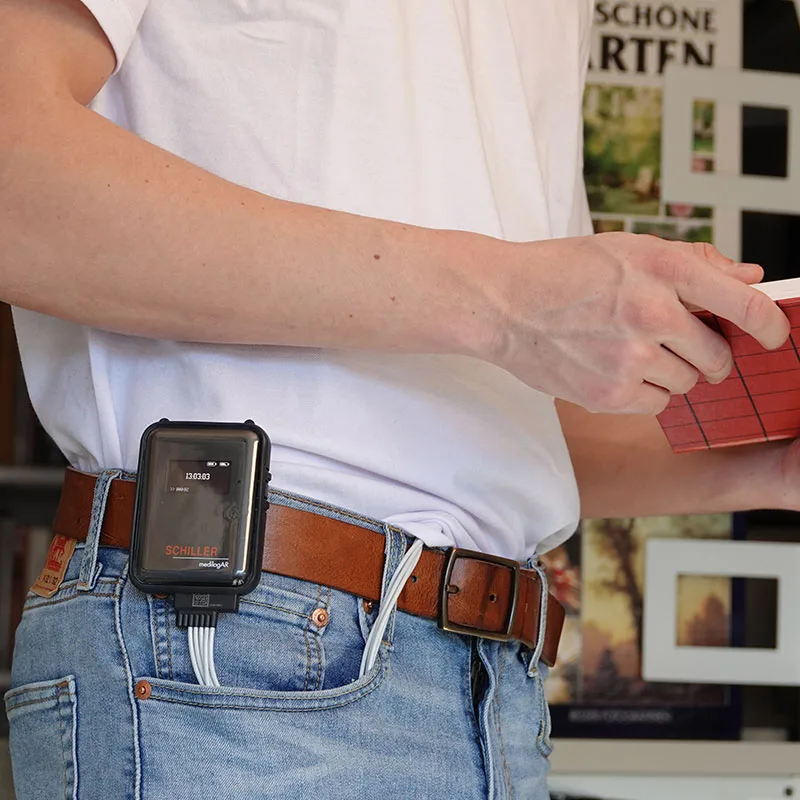

Помещается в карман брюк

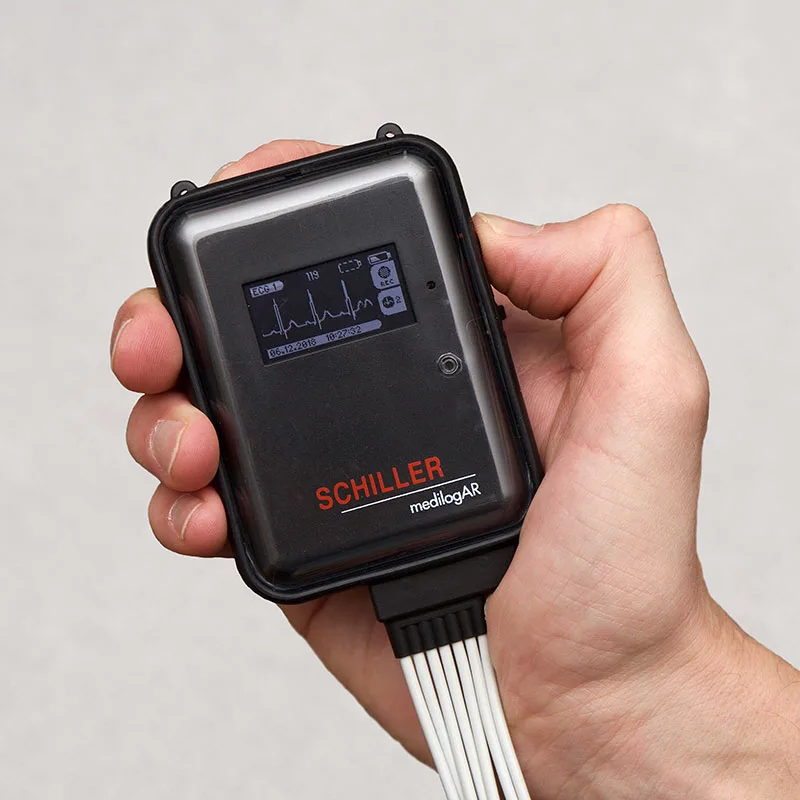

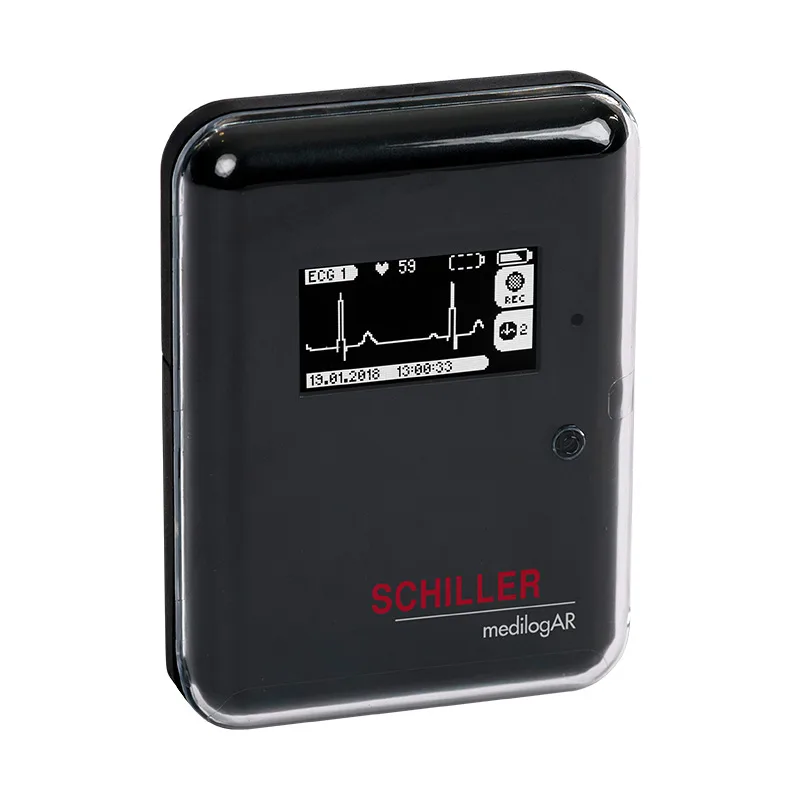

Регистратор плоский и носится прямо в кармане брюк, а в комплектном чехле — на поясе или на шейном ремешке. Корпус ударопрочный и брызгозащищённый, поверхности гладкие и легко обрабатываются, поэтому прибор выдерживает поточную работу отделения. Кнопки событий пациента и экран вынесены на переднюю панель: пациент отмечает жалобы сам, а состояние записи видно без компьютера.

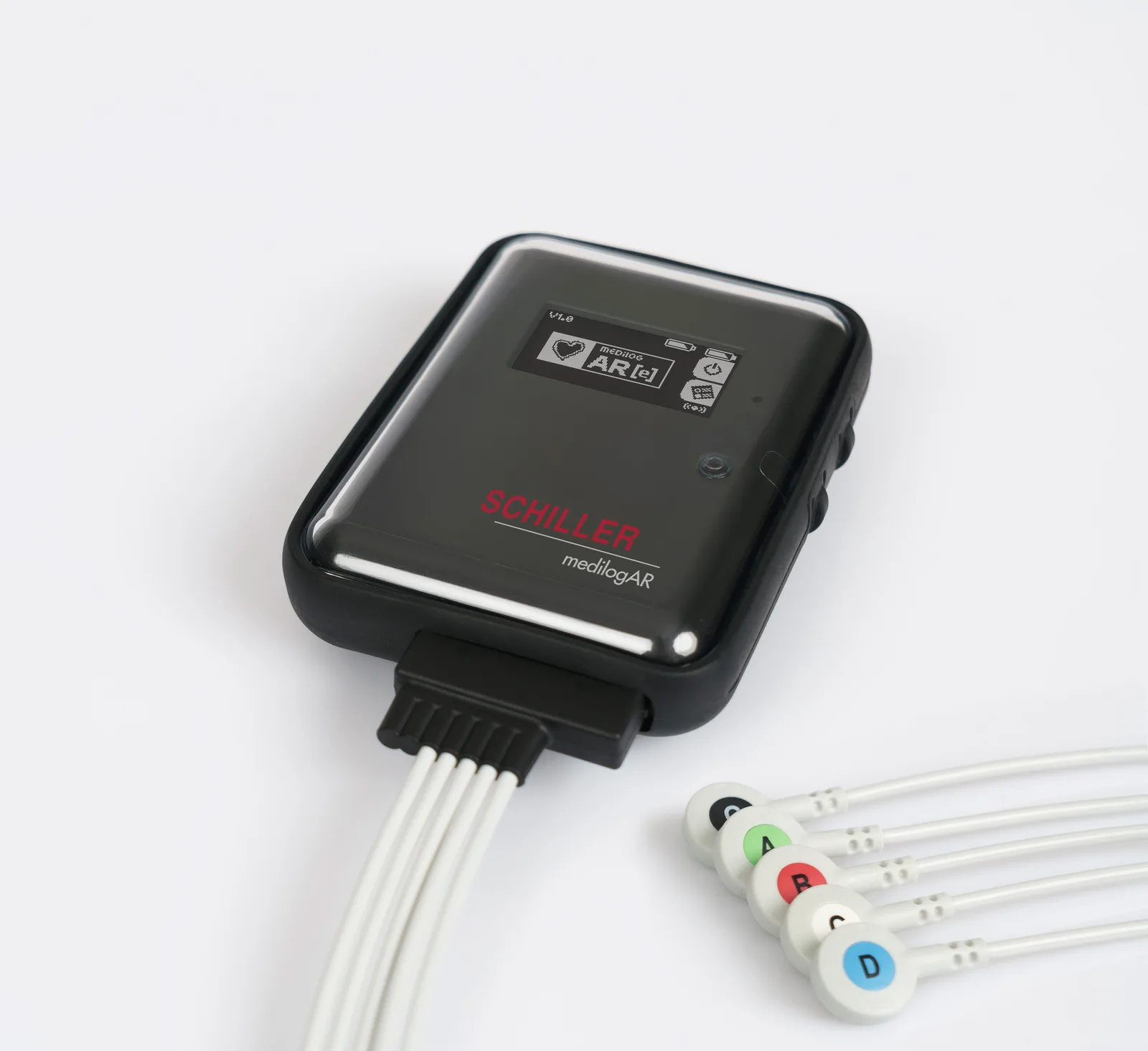

Съёмный кабель, микрофон и обмен по USB

Кабель пациента снимается с корпуса целиком — расходник меняется отдельно от прибора, а обработка корпуса не задевает провода. Встроенный микрофон записывает голосовую идентификацию пациента до начала мониторирования, поэтому обезличенные записи не путаются при разборе. Данные пишутся на карту microSD, обмен с рабочей станцией идёт по USB без установки драйверов, а по Bluetooth в прибор передаются данные пациента и проверяется живая ЭКГ на экране компьютера.

medilog DARWIN2: отчёт в три клика

Разбор ведётся в medilog DARWIN2 с настраиваемыми отчётами, пользовательской компоновкой экрана и собственными алгоритмами обработки. Автоматический анализ суточной записи занимает меньше 90 секунд, готовый отчёт собирается тремя щелчками мыши. Алгоритм medilog ADAPT показывает точность распознавания комплексов 99,86 % на базе MIT-BIH по методике IEC 60601-2-47:2012: анализируются все записанные каналы, а зашумлённые эпизоды исключаются автоматически. Программа совместима со всеми регистраторами medilog с 2007 года.
